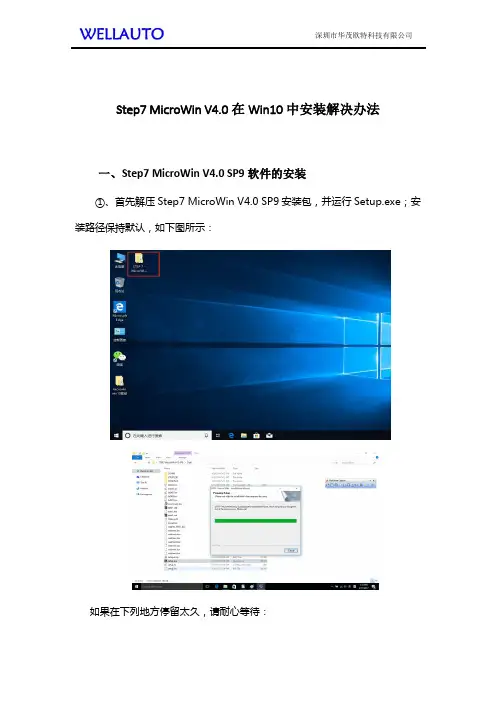

深圳市华茂欧特科技有限公司 Step7 MicroWin V4.0在Win10中安装解决办法 一、Step7 MicroWin V4.0 SP9软件的安装 ①、首先解压Step7 MicroWin V4.0 SP9安装包，并运行Setup.exe；安装路径保持默认，如下图所示：

如果在下列地方停留太久，请耐心等待：

深圳市华茂欧特科技有限公司

②、安装过程中，如果出现报错提示。对于弹出的报错窗口，一律点击忽略，不能忽略的请关闭：(没有出现请忽略此条)

深圳市华茂欧特科技有限公司

③、安装完成，若提示重启，请重新启动系统；

深圳市华茂欧特科技有限公司

二、修改软件界面为中文： 打开软件选择‘Tools’

如图选择点击OK重启软件

深圳市华茂欧特科技有限公司

重启软件就是中文界面了

三、修复“ 设置PG/PC 接口”网卡驱动问题解决办法

深圳市华茂欧特科技有限公司 ①、安装完成后，打开Step7 MicroWin V4.0 SP9软件，并进入设置PG/PC接口界面。会发现“Access Point of the Applications”下载模式只有ppi可选（如下图），即此时只能进行串口通讯，不能以太网进行TCP/IP通讯；这时请按下面操作，进行修复；

深圳市华茂欧特科技有限公司

②、打开附件里面的“microwin win10驱动”进行安装；

默认安装路径

深圳市华茂欧特科技有限公司

等待安装完成

重新打开软件进入设置PG/PC接口界面会出现能用网线下载的驱动协议TCP/IP了。

深圳市华茂欧特科技有限公司

PPI通讯

TCP/IP通讯

深圳市华茂欧特科技有限公司

到此，该软件安装完成，可以进行各种协议的通讯了。 四、Step7帮助文件不能使用的方法

深圳市华茂欧特科技有限公司 ①、当你打开Step7软件，会出现帮助不能使用的现象，请按下面步骤提示解决；

②、打开附件“win10的winhlp32解決方案”，解压到文件夹，并以管理员身份运行Install.cmd；

Step7 MicroWin V4.0在Win10中安装解决办法

一、Step7 MicroWin V4.0 SP9软件的安装

①、首先解压Step7 MicroWin V4.0 SP9安装包，并运行Setup.exe；安装路径保持默认，如下图所示：

②、安装过程中，会出现报错提示。对于弹出的报错窗口，一律点击忽略，不能忽略的请关闭：

③、安装完成，若提示重启，请重新启动系统；

二、修复Set PG/PC Interface

①、安装完成后，打开Step7 MicroWin V4.0 SP9软件，并进入Set PG/PC

Interface界面。会发现“Access Point of the Applications”为空白（如下图），即此时不能通讯；这时请按下面提示，进行修复；

②、关闭Step7 MicroWin软件，找到任务栏，使用“Cortana”，搜索CMD，搜索到CMD后，使用用鼠标右键“以管理员身份运行”；

③、在CMD界面，输入下行代码（包括符号）并运行；

"C:\Program Files\Common Files\\Siemens\\Automation\\Simatic

OAM\\bin\\s7epaImp64x.exe" –up

④、如果以上代码运行一次，

Set PG/PC Interface-->>“Access Point

of the Applications”一栏依然为空白，请多重复运行几次以上代码，直到“Access Point of the Applications”一栏不再是空白为止。

图示例中，作者运行了3遍才搞定；注意：运行过程中，Step7软件必须关闭；

三、Step7帮助文件不能使用的方法

①、当你打开Step7软件，会出现帮助不能使用的现象，请按下面步骤提示解决；

②、打开附件1、Win10 help problem solution.rar，解压到文件夹，并以管理员身份运行Install.cmd；

STEP7-Micro/win软件使用第一讲——软件简介主要内容：1、软件使用简介

2、程序装载

（1）软件概述

上图是S7-200编程软件STEP7-Micro/win的典型界面，最上面

一行是标题栏，标题栏主要是说明一个项目的名称；菜单栏里包括软

件使用的各个操作的菜单；工具栏是编程软件的一些常用的功能，如

新建项目、打开项目、保存项目、项目编译、程序上传下载等一些常

用的功能；浏览条可以通过里面的功能块设置来进行快速的编程以及

程序的监控；指令树里面汇集了S7-200的各种指令及一些编程向导

来帮助客户进行编程；输出窗口主要是程序编译以后程序量多大或是

编写程序过程当中有没有什么错误；状态条显示选中的网络属于几号网络及网络所在行、列，对程序块进行定位；局部变量表，可在里面

定义一些局部变量用于子程序的编写；工作区，是用于调用S7-200

的指令以完成所需要的各种功能。

（2）软件兼容性

（3）软件安装与卸载

如同安装普通Windows应用程序一样安装STEP7-Micro/WIN，

安装时如果计算机安装了很多西门子的工程软件，可能会多花一些时

间。注意不要随意中断安装，否则会造成无法正常卸载、安装。在编程软件的同一版本中，软件升级需要安装ServicePack软件

包。

STEP7-Micro/WINV4.0SPx和V4.0不能共存，安装SP时看

到提示后，需退出安装程序，卸载V4.0版，然后再次安装SPx；

在一个版本系列中，只需要安装最新的SP包，而不必按顺序

安装所有的SP；

ServicePack不能单独安装。如果在本地硬盘上没有安装正式

版本，则会退出安装。

（4）软件安装与卸载

从Windows操作系统的"开始">"设置"打开"控制面板"，在其中运

行"添加/删除程序"，选择相应的STEP7-Micro/WIN版本卸载。

热线常问问题:STEP7-Micro/WIN的安装过程因为意外终止，造成

不能卸载，也不能再次安装，这种情况如何处理？答：西门子将提供给客户一个文档，指导客户在注册表中做一些

1、在 Step 7 MicroWin V3.1或V3.2 中新建一个项目。

2、输入程序，编译正确后在文件菜单中导出为 AWL 文件。

3、打开仿真软件，点“配置”-“CPU 型号”(或在已有的CPU图案上双击)。

4、在弹出的对话框中选择CPU型号，要与你项目中的型号相同。

5、点击“程序”-“载入程序”(或工具条中的第2个按钮)。

6、会有个对话框，只选择“逻辑块（L）”并选择Step 7 MicroWin的版本“V3.1”或“V3.2”，点击“确定”。

7、将先前导出的 AWL 文件打开。

若第6步选择全部，则此时会提示无法打开文件，这里出现错误的原因是无法打数据块和CPU配置文件，不要管它，直接确定。

8、点击“查看（E）”－“内存监视（M）”(或工具条中的第12个按钮)输入想要监视的地址。

9、点“PLC”-“运行”(或工具栏上的绿色三角按钮)，程序已经开始模拟运行。

二、使用Step 7 MicroWinV4.0编程时

1、在 Step 7 MicroWin V4.0中新建一个项目。编译正确后转换成STL编程语言界面（查看（V）－ STL(S)）。

2、程序复制：。选择需要仿真的程序（用鼠标拖黑）然后点击“编辑”→“复制”。注意：在Step 7 MicroWin V4.0的STL编程语言界面复制时，必须完整复制指令，例如前面必须包含网络序号“NETWORK 1”而后面不能有多余的程序空行等。

3、打开仿真软件，点“配置”-“CPU 型号”(或在已有的CPU图案上双击)。

4、在弹出的对话框中选择CPU型号，要与你项目中的型号相同。

5、点击“程序（P）”-“粘贴程序（OB1）”(或工具条中的第3个按钮)。Step 7

MicroWin V4.0中的STL程序就被粘贴到模拟软件中。

6、点击“查看（E）”－“内存监视（M）”(或工具条中的第12个按钮)输入想要监视的地址。

7、点击“PLC”-“运行”(或工具栏上的绿色三角按钮)， 程序已经开始模拟运行。
