电力系统稳态分析中的输电线路参数计算

高压直流输电线路的潮流计算与失稳分析1.引言高压直流输电作为一种重要的电力输送方式，在现代电力系统中扮演着至关重要的角色。

潮流计算和失稳分析是对高压直流输电线路运行状态进行评估和优化的基础工作。

本文将探讨高压直流输电线路的潮流计算和失稳分析方法，以及其在电力系统中的应用。

2.高压直流输电线路的潮流计算潮流计算是对电力系统中各节点的电压、功率等参数进行计算和分析的过程。

在高压直流输电线路中，由于直流电的特性，以及控制设备如换流器的存在，潮流计算方法相对于交流系统有所不同。

2.1 基本原理高压直流输电线路中的潮流计算是基于直流电路理论进行的。

直流电路中，电流和电压成正比，而功率可以通过电流和电压的乘积计算得到。

因此，通过建立直流电路模型，可以利用欧姆定律和功率平衡原理计算各节点的电压和功率。

2.2 线性模型高压直流输电线路可以用信号流图表示，并且可以通过线性方程组进行求解。

线性模型基于导纳矩阵的计算方法，通过将线路元件转化为复导纳值，将线路拓扑结构表示成矩阵形式，从而可以通过求解线性方程组来计算各节点的电压和功率。

2.3 非线性模型高压直流输电线路中，控制设备如换流器引入了非线性元件。

非线性模型需要考虑换流器的工作特性，以及其对电压和功率的限制。

非线性模型通过迭代求解方法，将线性模型进行修正，从而可以更准确地计算各节点的电压和功率。

3.高压直流输电线路的失稳分析失稳分析是对电力系统中各节点的动态响应进行评估和分析的过程。

在高压直流输电线路中，失稳分析尤为重要，因为失稳可能导致线路的故障和电力系统的灾难性事故。

3.1 失稳类型高压直流输电线路的失稳可以分为两种类型：亚同步振荡和高频振荡。

亚同步振荡是指系统中存在频率低于电网频率的振荡现象，而高频振荡是指系统中存在频率高于电网频率的振荡现象。

失稳可能导致线路的损坏和电力系统的不稳定。

3.2 失稳机理高压直流输电线路的失稳主要与系统参数的变化和互动有关。

例如，输电线路的设计和控制参数的改变，以及环境条件的变化都可能导致线路的失稳。

电力系统稳态分析部分习题答案第一章电力系统的基本概念1-2 电力系统的部分接线示与图1-2，各电压级的额定电压及功率输送方向已标明在图中。

题图1-2 系统接线图试求：（1）发电机及各变压器高、低压绕组的额定电压；（2）各变压器的额定变比；（3）当变压器T-1工作于+5%抽头，T-2、T-4工作于主轴头，T-3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。

发电机：V GN=10.5KV,比同电压级网络的额定电压高5%。

对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。

变压器T-1为升压变压器：V N2=10.5KV，等于发电机额定电压；V N1=242KV，比同电压级网络的额定电压高10%。

变压器T-2为将压变压器：V N2=121KV和V N3=38.5KV，分别比同电压级网络的额定电压高10%。

同理，变压器T-3：V N1=35KV和V N2=11KV。

变压器T-4：V N1=220KV和V N2=121KV（2）各变压器的额定变比。

以比较高的电压作为分子。

T-1：k TN1=242/10.5=23.048T-2：k T2N(1-2)=220/121=1.818k T2N(1-3)=220/38.5=5.714k T1N(2-3)= 121/38.5=3.143T-3：k T3N=35/11=3.182T-4：k T4N=220/121=1.818（3）各变压器的实际比。

各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。

T-1：k T1 =(1＋0.05)×242/10.5=24.3T-2：k T2(1-2)=220/121=1.818k T2(1-3)=220/38.5=3.143k T2(2-3)=121/38.5=3.143T-3：k T3 =(1—0.025)×35/11=3.102T-4：k T3 =220/110=21-3电力系统的部分接线如题图1-3所示，网络的额定电压已在图中标明。

电力输电距离简易计算公式在电力系统中，输电距离是指电力从发电站到负荷中心的距离。

在输电线路设计和规划中，准确计算输电距离对于确保电力系统的稳定运行和经济性至关重要。

本文将介绍电力输电距离的简易计算公式，并对其应用进行讨论。

电力输电距离的计算涉及多个因素，包括输电线路的电压等级、负荷大小、线路电阻等。

在实际应用中，通常采用简易计算公式来估算输电距离，以便快速评估输电线路的布置和规划。

首先，我们需要了解一些基本的输电线路参数。

输电线路的电压等级通常用千伏（kV）来表示，负荷大小可以用兆瓦（MW）或千瓦（kW）来表示，线路电阻通常用欧姆（Ω）来表示。

在简化的情况下，我们可以使用以下公式来计算输电距离：距离（km）= 0.5 ×电压（kV）×负荷（MW） / 线路电阻（Ω）。

这个公式是根据电力传输的基本原理推导而来的。

在电力系统中，输电线路的电压越高，输电距离就越远；负荷越大，输电距离也就越远；线路电阻越小，输电距离也就越远。

举个例子来说明这个公式的应用。

假设有一条输电线路，电压等级为220kV，负荷为100MW，线路电阻为0.1Ω，我们可以使用上述公式来计算输电距离：距离（km）= 0.5 × 220kV × 100MW / 0.1Ω = 110km。

这个计算结果表明，根据简易计算公式，这条输电线路的输电距离为110km。

当然，实际情况可能会受到更多因素的影响，例如输电线路的电感、电容等参数，以及地形、气候等外部条件的影响。

因此，这个简易计算公式只能作为初步估算的工具，在实际应用中还需要结合更多的因素进行综合分析。

另外，需要注意的是，这个简易计算公式适用于直流输电和交流输电。

对于特定的输电线路设计和规划工作，可能需要根据实际情况进行更详细的计算和分析。

除了上述的简易计算公式外，还有一些其他方法可以用来计算输电距离。

例如，可以使用潮流计算方法来分析输电线路的电压降和功率损耗，从而得出更精确的输电距离。

电力系统中的稳态分析方法电力系统是一个庞大的复杂系统，它包括了发电、输电、配电、用电等多个环节，涉及到大量的电力设备和线路。

在电力系统中，稳态分析是非常重要的一个环节，它可以帮助我们分析电力系统中各个节点的电压、电流、功率等参数，为我们进行电力系统的规划、设计和运营提供重要的依据。

本文将介绍一些电力系统中的稳态分析方法。

一、潮流计算潮流计算是电力系统稳态分析中最基本的计算方法，它可以用来计算电力系统中各个节点的电压、电流、功率等参数。

潮流计算可以帮助我们评估电力系统的稳定性和可靠性，也是电力系统的规划和设计中必不可少的一步。

潮流计算的基本思想是建立电力系统的电路模型，并求解电力系统中各个节点的电压和相应的电流。

这个过程需要用到大量的电力设备和线路的参数，如发电机、变电站、输电线路、配电线路等。

在求解过程中，需要考虑到各个节点的负荷情况、电压等级、功率因数等因素，并且需要对各个节点的电压和电流进行精细计算，以达到较高的精度。

潮流计算的结果可以帮助我们分析电力系统中各个节点的电压稳定性，同时也可以进行电力系统的负荷预测和优化配置，对电力系统的规划和设计有很大的价值。

二、稳态稳定分析稳态稳定性分析是电力系统中另一个非常重要的分析方法，它可以帮助我们评估电力系统在各种情况下的稳定性和安全性。

通常情况下，电力系统在受到不同的干扰时，例如电力负荷的突然变化、电力设备的故障等，可能会产生稳定性问题，因此进行稳态稳定性分析是非常必要的。

稳态稳定性分析的基本思想是建立电力系统的稳态稳定模型，并在不同的场合下对电力系统进行仿真计算。

在进行稳态稳定性仿真计算时，需要考虑到电力系统各个节点的电压和相应的电流，以及负荷水平和电力设备的状态等因素，以此来评估电力系统在不同情况下的稳定性。

稳态稳定性分析的结果可以帮助我们评估电力系统在不同情况下的稳定性和安全性，提高电力系统的可靠性和稳定性，为电力系统的设计和运行提供重要的依据。

电力线路的参数对电力系统开展定量分析及计算时，必须知道其各元件的等值电路和电气参数。

本节主要介绍电力线路的参数及其计算。

电力线路的电气参数是指线路的电阻r、电抗x、电导g和电纳bo下面就架空线路参数开展讨论（架空线一般采用铝线、钢芯铝线和铜线）。

(1)电线路的电阻有色金属导线（含铝线、钢芯铝线和铜线）每单位长度的电阻可引用电路课程中导体的电阻与长度、导体电阻率成正比，与横截面积成反比的原理计算式中，r为导线单位长度电阻，；为导线材料的电阻率，；S 为导线截面积，mm2o在电力系统计算中，导线材料的电阻率采用以下数值：铜为18.8,铝为31.5o它们略大于这些材料的直流电阻率，其原因是：①通过导线的三相工频交流电流，而由于集肤效应和邻近效应，使导线内电流分布不均匀，截面积得不到充分利用等原因，交流电阻比直流电阻大；②由于多股绞线的扭绞，导线实际长度比导线长度长2%~3%;③在制造中，导线的实际截面积比标称截面积略小。

由于用式（1）计算的电阻同导线的直流电阻相差很小，故在实际应用中，通常就用导线的直流电阻替代，导线的直流电阻通常可从产品目录或手册中查得。

但由于产品目录或手册中查得的通常是20。

C时的电阻值，而线路的实际运行温度又往往异于2（ΓC,要求较高精度时，t。

C时的电阻值rt可按下式计算：(2)式中，r20为20。

C时的电阻值，a为电阻温度系数，对于铜a=0.00382(1/℃),铝a=0.0036(l∕o C)o(2)电线路的电抗电力线路电抗是由于导线中通过三相对称交流电流时，在导线周围产生交变磁场而形成的。

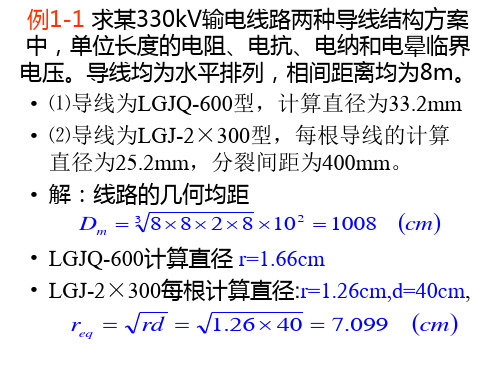

对于三相输电线路，每相线路都存在有自感和互感，当三相线路对称排列或不对称排列经完整换位后，与自感和互感相对应的每相导线单位长度电抗可按以下公式计算(根据安培环路定律，推导过程略)：(1)单导线单位长度电抗(3)式中，r为导线的半径，(mm或Cm)；为导线材料的相对导磁系数，对于铝和铜=1;DnI为三相导线几何均距，(mm或cm),其单位与导线的半径一样，当三相导线相间距离为Dab,Dbc,DCa 时，则几何均距为(4)若三相导线为如图(1)所示的水平排列，即若导线为如下图的等边三角形排列，即则(a)水平排列(b)等边三角形排列图(1)三相导线排列方式将f=50Hz,二1代入式(2-29)即可得(4)由上面的计算公式可见，由于输电线路单位长度的电抗与几何均距、导线半径为对数关系，故导线在杆塔上的布置及导线截面积的大小对导线单位长度的电抗X影响不大,在工程的近似计算中一般可取为x=0.4o(2)分裂导线单位长度电抗分裂导线每相导线由多根分裂导线组成，各分导线布置在正多边形的顶点，由于分裂导线改变了导线周围的磁场分布，从而减小了导线的电抗，分裂导线线路每相单位长度的电抗仍可用式(4)计算，但式中的r要用分裂导线的等值半径req替代，其值为(5)式中，n为每相导线的分裂根数；r为分裂导线中每一根导线的半径，dli为分裂导线一相中第1与第i根导线之间的距离，i=2,3,...,n；为连乘运算的符号。
