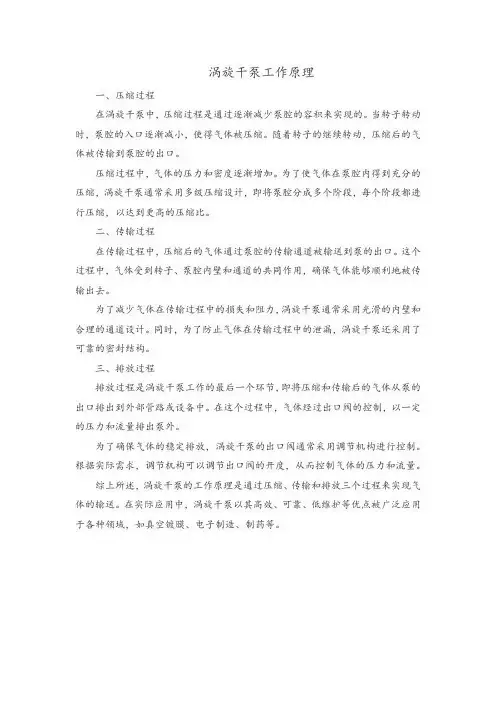

涡旋干泵工作原理
一、压缩过程
在涡旋干泵中，压缩过程是通过逐渐减少泵腔的容积来实现的。
当转子转动时，泵腔的入口逐渐减小，使得气体被压缩。
随着转子的继续转动，压缩后的气体被传输到泵腔的出口。
压缩过程中，气体的压力和密度逐渐增加。
为了使气体在泵腔内得到充分的压缩，涡旋干泵通常采用多级压缩设计，即将泵腔分成多个阶段，每个阶段都进行压缩，以达到更高的压缩比。
二、传输过程
在传输过程中，压缩后的气体通过泵腔的传输通道被输送到泵的出口。
这个过程中，气体受到转子、泵腔内壁和通道的共同作用，确保气体能够顺利地被传输出去。
为了减少气体在传输过程中的损失和阻力，涡旋干泵通常采用光滑的内壁和合理的通道设计。
同时，为了防止气体在传输过程中的泄漏，涡旋干泵还采用了可靠的密封结构。
三、排放过程
排放过程是涡旋干泵工作的最后一个环节，即将压缩和传输后的气体从泵的出口排出到外部管路或设备中。
在这个过程中，气体经过出口阀的控制，以一定的压力和流量排出泵外。
为了确保气体的稳定排放，涡旋干泵的出口阀通常采用调节机构进行控制。
根据实际需求，调节机构可以调节出口阀的开度，从而控制气体的压力和流量。
综上所述，涡旋干泵的工作原理是通过压缩、传输和排放三个过程来实现气体的输送。
在实际应用中，涡旋干泵以其高效、可靠、低维护等优点被广泛应用于各种领域，如真空镀膜、电子制造、制药等。

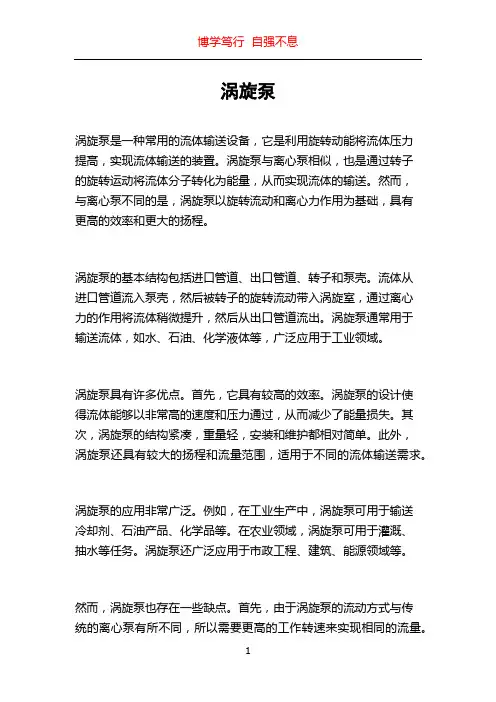

涡旋泵涡旋泵是一种常用的流体输送设备，它是利用旋转动能将流体压力提高，实现流体输送的装置。
涡旋泵与离心泵相似，也是通过转子的旋转运动将流体分子转化为能量，从而实现流体的输送。
然而，与离心泵不同的是，涡旋泵以旋转流动和离心力作用为基础，具有更高的效率和更大的扬程。
涡旋泵的基本结构包括进口管道、出口管道、转子和泵壳。
流体从进口管道流入泵壳，然后被转子的旋转流动带入涡旋室，通过离心力的作用将流体稍微提升，然后从出口管道流出。
涡旋泵通常用于输送流体，如水、石油、化学液体等，广泛应用于工业领域。
涡旋泵具有许多优点。
首先，它具有较高的效率。
涡旋泵的设计使得流体能够以非常高的速度和压力通过，从而减少了能量损失。
其次，涡旋泵的结构紧凑，重量轻，安装和维护都相对简单。
此外，涡旋泵还具有较大的扬程和流量范围，适用于不同的流体输送需求。
涡旋泵的应用非常广泛。
例如，在工业生产中，涡旋泵可用于输送冷却剂、石油产品、化学品等。
在农业领域，涡旋泵可用于灌溉、抽水等任务。
涡旋泵还广泛应用于市政工程、建筑、能源领域等。
然而，涡旋泵也存在一些缺点。
首先，由于涡旋泵的流动方式与传统的离心泵有所不同，所以需要更高的工作转速来实现相同的流量。
这可能导致涡旋泵的噪音较大，在某些应用场合可能需要进行降噪处理。
其次，涡旋泵在处理高黏度流体时效果较差，流体可能容易发生堵塞或粘附在转子上。
针对涡旋泵的一些缺点，目前已经在设计和制造上进行了改进。
例如，利用现代计算机流体力学分析技术，优化涡旋泵的叶片形状和叶片间隙，使其在不同工况下具有更好的性能。
此外，还研发出了一些涡旋泵的变频调速系统，使泵的运行更为稳定和节能。
总的来说，涡旋泵作为一种常用的流体输送设备，在工业和民用领域都有着广泛的应用。
它具有高效率、紧凑结构和大流量范围的优点，但也存在噪音较大和在处理高黏度流体方面不足的问题。
随着科技的发展和改进，相信涡旋泵的性能和应用领域还会进一步扩展和完善。
漩涡泵与离心泵的对比展开全文一、旋涡泵的特点及工作原理漩涡泵是叶片泵的一种，其主要工作机构包括叶轮、泵体和泵盖，以及由它们所组成的环形流道。
液体由吸入管进入流道，并经旋转的叶轮获得能量，被输送到排出管，完成泵的工作过程。
漩涡泵的工作原理、结构以及特性曲线的形状等均与离心泵不同，是一种小流量、高扬程的泵，其比转速一般小于40。
图1 离心泵工作原理图2 旋涡泵工作原理图3 旋涡泵结构示意图二、特性曲线图4 离心泵特性曲线图5 漩涡泵特性曲线三、旋涡泵的优点1、旋涡泵是一种结构简单的高扬程泵。
与尺寸、转速相同的离心泵相比，其扬程要高3~9倍。
与相同扬程的容积式泵相比，其尺寸要小，结构也简单的多。
旋涡泵体积小，重量轻的特点在船舶装置中具有极大的优越性。
2、大部分旋涡泵具有自吸能力，或借助简单的装置来实现自吸。
3、旋涡泵具有陡峭的扬程特性曲线。
其扬程的变化对流量的影响较离心泵为小，因此，对系统的压力波动不敏感。
4、很多旋涡泵能实现气液混输，这对于输送含有气体的易发挥的液体和汽化压力很高的高温液体具有重要的意义。
5、旋涡泵结构简单，铸造和加工都容易实现，某些旋涡泵零件可使用非金属材料模压。
四、旋涡泵的缺点1、效率低，在设计工况多不高于45%，大多数旋涡泵的效率在35%~38%，因此，不适宜应用于大功率的情况。
（由特性曲线可以看出，旋涡泵在小流量工况下易发生过载）2、旋涡泵汽蚀性能较差。
3、旋涡泵不能用来抽送粘性较大的液体。
因随着液体粘性的增加，泵的扬程和效率会急剧下降。
4、其抽送介质只限于纯净的液体。
当液体中含有固体颗粒时，就会因磨损引起轴向或径向的间隙增大而降低泵的性能，或导致旋涡泵不能工作。
（旋涡泵对叶轮和泵体之间的径/轴向间隙要求较严格，一般径向间隙0.15mm~0.3mm，轴向间隙0.07mm~0.15mm）。
旋涡气泵原理引言：旋涡气泵是一种常见的气体输送设备，它利用旋涡效应将气体进行压缩和运输。
本文将介绍旋涡气泵的工作原理及其应用领域。
一、旋涡气泵的工作原理1. 旋涡效应旋涡气泵的工作原理基于旋涡效应，旋涡效应是指在旋转体上产生旋涡的现象。
旋涡气泵内部设有螺旋状叶轮，当气体通过叶轮旋转时，会产生强大的离心力，将气体压缩并推动其流动。
2. 动力来源旋涡气泵通常通过电动机或内燃机提供动力，驱动叶轮旋转。
电动机或内燃机的转动力矩通过传动装置传递给气泵叶轮，使其高速旋转。
3. 气体压缩当气体进入旋涡气泵后，受到叶轮的离心力作用，气体被迫沿着叶轮的螺旋形通道旋转流动。
在旋转过程中，气体不断受到离心力的作用而被压缩，从而达到增加气体压力的效果。
4. 气体输送经过压缩后的气体将沿着旋涡气泵的出口通道流出，并被输送到目标位置。
在输送过程中，旋涡气泵能够提供较高的气体流量和稳定的压力，适用于多种气体输送需求。
二、旋涡气泵的应用领域1. 工业领域旋涡气泵在工业领域中广泛应用，特别适用于气体输送、气体增压和气体循环等工艺过程。
例如，在化工厂中，旋涡气泵可以将气体从一个工艺设备输送到另一个设备，实现流程的连续性和高效性。
2. 环保领域旋涡气泵也被广泛应用于环保领域，例如烟气脱硫系统中的气体循环装置。
旋涡气泵可以将含有二氧化硫的烟气循环输送到脱硫设备中进行处理，从而减少二氧化硫的排放，保护环境。
3. 医疗领域在医疗设备中，旋涡气泵被用于气体输送和气体增压。
例如，在呼吸机中，旋涡气泵可以将氧气输送到患者的呼吸系统中，提供支持性的呼吸功能。
4. 实验室应用旋涡气泵也被广泛应用于实验室中，用于气体输送和实验过程中的气体增压。
例如，在化学实验中，旋涡气泵可以将反应气体输送到反应室中，控制反应过程的压力和流量。
结论：旋涡气泵利用旋涡效应将气体进行压缩和输送，其工作原理简单而高效。
它在工业、环保、医疗和实验室等领域中发挥着重要作用。
随着技术的不断发展，旋涡气泵的性能和应用也将不断提升和扩大。

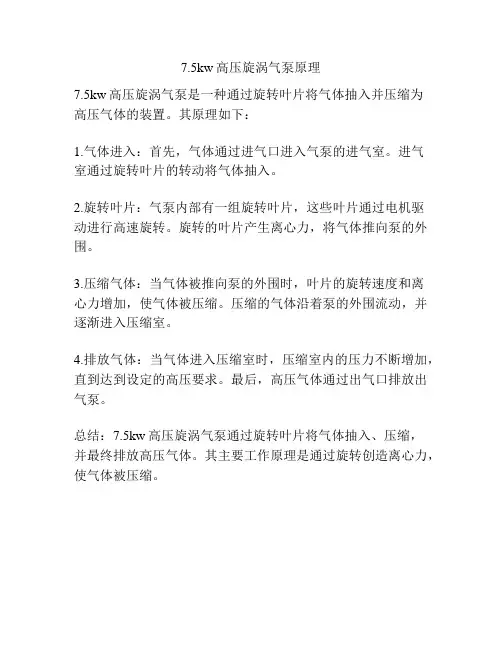

7.5kw高压旋涡气泵原理
7.5kw高压旋涡气泵是一种通过旋转叶片将气体抽入并压缩为
高压气体的装置。
其原理如下：
1.气体进入：首先，气体通过进气口进入气泵的进气室。
进气
室通过旋转叶片的转动将气体抽入。
2.旋转叶片：气泵内部有一组旋转叶片，这些叶片通过电机驱
动进行高速旋转。
旋转的叶片产生离心力，将气体推向泵的外围。
3.压缩气体：当气体被推向泵的外围时，叶片的旋转速度和离
心力增加，使气体被压缩。
压缩的气体沿着泵的外围流动，并逐渐进入压缩室。
4.排放气体：当气体进入压缩室时，压缩室内的压力不断增加，直到达到设定的高压要求。
最后，高压气体通过出气口排放出气泵。
总结：7.5kw高压旋涡气泵通过旋转叶片将气体抽入、压缩，
并最终排放高压气体。
其主要工作原理是通过旋转创造离心力，使气体被压缩。
旋涡泵的结构原理及适用简介旋涡泵是一种离心泵的变种，它利用离心力将流体压入管道。
与普通的离心泵相比，旋涡泵使用了不同的结构设计，具有一些独特的优点，例如体积小，噪音低，维护简单等。
本文将介绍旋涡泵的结构原理以及适用范围。
结构原理旋涡泵由以下四个主要部件组成：1.吸入口：位于泵的前端，允许液体进入泵体。
2.离心轮：固定于泵体的中央，具有多个弯曲的叶片，可以旋转。
3.泵体：通常是一个圆柱形的壳体，旋转离心轮时，流体在泵体周围形成旋涡，压力能够将液体推向管道。
4.排放口：位于泵体后端，允许液体从泵中排出。
当泵运转时，离心轮将旋转。
这样，流体就沿着弯曲的叶片运动，形成一个旋涡。
由于旋涡给液体提供了动力，液体被推送到泵体的外围。
在固定的压力下，液体可以通过排放口排出，流入管道。
适用范围旋涡泵适用于很多种不同的流体推送应用。
以下是一些适用场景的例子：1. 抽水旋涡泵常用于从地下水源，例如井水或井口水泵出水。
由于该泵可在泵体中的机器运转时产生很高的吸力，因此它也可以处理深水。
2. 工业和化工旋涡泵可用于微弱、危险或粘稠液体的流量、输送和循环。
这使它在化工和其他工业应用中得到了广泛的应用。
3. 消防旋涡泵也是消防水泵的标准选择之一。
消防水泵需要能够产生足够的水压，被动地将其推送到高楼建筑中，这需要提供强大的吸力。
4. 污水处理旋涡泵是另一种在污水处理中常用的泵。
它可以处理含固体颗粒和其他物质的液体，如废水、污水或生活污水。
总结总之，旋涡泵是一种在各种应用中都有用的设备。
尽管它不是离心泵的唯一选择，但它在某些特定的应用场景中具有一些优势。
这些优势包括低噪音、体积小、维护简单，同时它也是一种高效而可靠的泵，对于需要处理粘稠液体或含有固体颗粒的液体的应用场景非常适合。

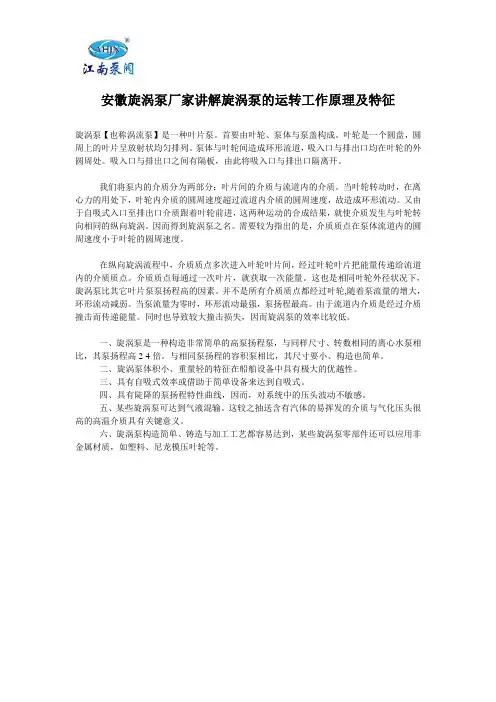

安徽旋涡泵厂家讲解旋涡泵的运转工作原理及特征旋涡泵【也称涡流泵】是一种叶片泵。
首要由叶轮、泵体与泵盖构成。
叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。
泵体与叶轮间造成环形流道，吸入口与排出口均在叶轮的外圆周处。
吸入口与排出口之间有隔板，由此将吸入口与排出口隔离开。
我们将泵内的介质分为两部分：叶片间的介质与流道内的介质。
当叶轮转动时，在离心力的用处下，叶轮内介质的圆周速度超过流道内介质的圆周速度，故造成环形流动。
又由于自吸式入口至排出口介质跟着叶轮前进，这两种运动的合成结果，就使介质发生与叶轮转向相同的纵向旋涡。
因而得到旋涡泵之名。
需要较为指出的是，介质质点在泵体流道内的圆周速度小于叶轮的圆周速度。
在纵向旋涡流程中，介质质点多次进入叶轮叶片间，经过叶轮叶片把能量传递给流道内的介质质点。
介质质点每通过一次叶片，就获取一次能量。
这也是相同叶轮外径状况下，旋涡泵比其它叶片泵泵扬程高的因素。
并不是所有介质质点都经过叶轮,随着泵流量的增大，环形流动减弱。
当泵流量为零时，环形流动最强，泵扬程最高。
由于流道内介质是经过介质撞击而传递能量。
同时也导致较大撞击损失，因而旋涡泵的效率比较低。
一、旋涡泵是一种构造非常简单的高泵扬程泵，与同样尺寸、转数相同的离心水泵相比，其泵扬程高2-4倍。
与相同泵扬程的容积泵相比，其尺寸要小、构造也简单。
二、旋涡泵体积小、重量轻的特征在船舶设备中具有极大的优越性。
三、具有自吸式效率或借助于简单设备来达到自吸式。
四、具有陡降的泵扬程特性曲线，因而，对系统中的压头波动不敏感。
五、某些旋涡泵可达到气液混输。
这较之抽送含有汽体的易挥发的介质与气化压头很高的高温介质具有关键意义。
六、旋涡泵构造简单、铸造与加工工艺都容易达到，某些旋涡泵零部件还可以应用非金属材质，如塑料、尼龙模压叶轮等。

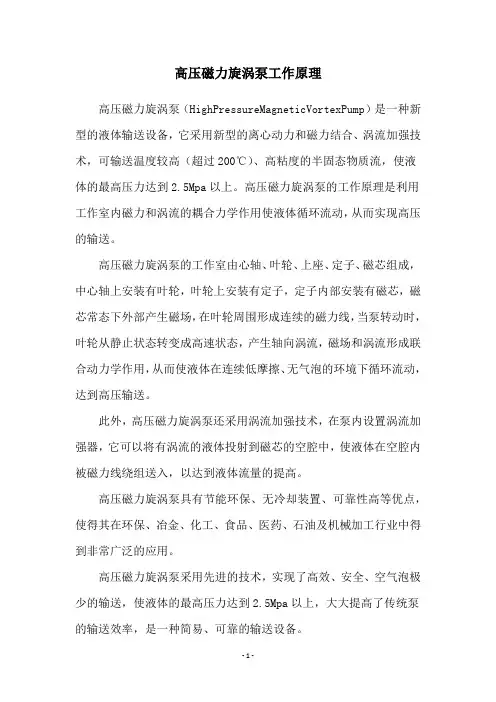

高压磁力旋涡泵工作原理
高压磁力旋涡泵（HighPressureMagneticVortexPump）是一种新型的液体输送设备，它采用新型的离心动力和磁力结合、涡流加强技术，可输送温度较高（超过200℃）、高粘度的半固态物质流，使液体的最高压力达到2.5Mpa以上。
高压磁力旋涡泵的工作原理是利用工作室内磁力和涡流的耦合力学作用使液体循环流动，从而实现高压的输送。
高压磁力旋涡泵的工作室由心轴、叶轮、上座、定子、磁芯组成，中心轴上安装有叶轮，叶轮上安装有定子，定子内部安装有磁芯，磁芯常态下外部产生磁场，在叶轮周围形成连续的磁力线，当泵转动时，叶轮从静止状态转变成高速状态，产生轴向涡流，磁场和涡流形成联合动力学作用，从而使液体在连续低摩擦、无气泡的环境下循环流动，达到高压输送。
此外，高压磁力旋涡泵还采用涡流加强技术，在泵内设置涡流加强器，它可以将有涡流的液体投射到磁芯的空腔中，使液体在空腔内被磁力线绕组送入，以达到液体流量的提高。
高压磁力旋涡泵具有节能环保、无冷却装置、可靠性高等优点，使得其在环保、冶金、化工、食品、医药、石油及机械加工行业中得到非常广泛的应用。
高压磁力旋涡泵采用先进的技术，实现了高效、安全、空气泡极少的输送，使液体的最高压力达到2.5Mpa以上，大大提高了传统泵的输送效率，是一种简易、可靠的输送设备。
总之，高压磁力旋涡泵的工作原理是利用磁力和涡流的耦合力学作用，在叶轮周围产生磁力线，当泵转动时，轴向产生涡流，涡流和磁力形成联合动力学作用，使液体在低摩擦、无气泡的环境下循环流动，从而实现高效，安全，省时省力的输送。
回转式泵工作原理一、回转式泵的定义回转式泵是一种常用的离心泵，也被称为旋涡泵。
它利用离心力将液体从进口抽入泵体，然后通过旋转的叶轮将液体加速，最后通过出口排出。
回转式泵广泛应用于工业、农业和家庭等领域，用于输送各种液体介质。
二、回转式泵的结构回转式泵主要由泵体、叶轮、轴、轴承和密封装置等组成。
2.1 泵体泵体是回转式泵的主要组成部分，通常由铸铁、不锈钢等材料制成。
泵体内部有进口和出口，进口用于吸入液体，出口用于排出液体。
泵体内部还有叶轮的安装空间和轴承座。
2.2 叶轮叶轮是回转式泵的核心部件，它通过旋转将液体加速并推送至出口。
叶轮通常由铸铁、不锈钢等材料制成，其叶片的形状和数量会影响泵的性能。
叶轮与泵轴连接，通过泵轴的旋转带动叶轮一起旋转。
2.3 轴和轴承泵轴是连接泵体和叶轮的部件，它承受着叶轮的旋转力和液体的推力。
泵轴通常由合金钢等材料制成，具有足够的强度和刚性。
轴承则用于支撑和定位泵轴，减少泵轴的摩擦和磨损。
2.4 密封装置回转式泵的密封装置用于防止液体泄漏和外界灰尘进入泵体。
常见的密封装置包括填料密封和机械密封。
填料密封通过填充柔性材料，如油毡、聚四氟乙烯等，来实现密封。
机械密封则通过机械摩擦阻止液体泄漏。
三、回转式泵的工作原理回转式泵的工作原理可以分为以下几个步骤：3.1 吸入过程当泵轴旋转时，叶轮也随之旋转。
在叶轮旋转的同时，叶轮的叶片将液体从进口吸入泵体内部。
液体的吸入是由于叶轮的旋转产生的离心力，使液体沿着泵体内壁形成一个旋涡。
3.2 加速过程在液体被吸入泵体后，叶轮的旋转将液体加速。
液体在叶轮的作用下，由于离心力的作用而加速流动。
同时，液体的压力也随着加速的液体流动而增加。
3.3 排出过程当液体被加速后，它会通过出口被排出。
在排出过程中，叶轮将液体推送至出口，并克服液体的阻力和管道的摩擦力。
液体通过出口后，可以继续流动到下一个工艺环节或输送到指定位置。
四、回转式泵的优点和应用4.1 优点•高效：回转式泵由于利用离心力加速液体流动，具有高效的输送能力。
磁力旋涡泵工作原理磁力驱动离心泵是一种利用现代磁力原理和永磁驱动实现转矩的非接触传递的新型泵，即电机通过磁力矩的作用驱动外转子(即外磁钢)部件旋转。
磁力线驱动内转子(即内磁钢)组件通过隔离套与叶轮同步旋转，并且由于介质被封闭在固定隔离套中，所以实现了泵送介质无泄漏的目的。
彻底解决了机械驱动泵轴封泄漏问题，设计了一种完全密封、无泄漏、无污染的新型工业泵。
磁力泵是化工生产过程中消除操作、跌落和泄漏、消除环境污染、创建无泄漏车间、实现安全文明生产的理想泵。
腐蚀性液体广泛用于石油、化工、制造、印染、电镀、食品、环保等生产过程中无铁杂质。
耐高温过滤级特别适用于易燃、易爆、有毒、易挥发的贵重液体。
在石油化工领域，越来越多的面向消费者的工厂要求其输送介质采用无泄漏技术。
在一些特殊场所，如热油或颗粒介质的输送(如污水处理)和化学耗油过程，迫切需要选择理想的无泄漏泵型。
磁力泵总结了驱动高温多级泵和悬浮分离器磁力泵的产品系列，解决了传统磁力泵无法解决的高温(350℃)和颗粒介质输送的技术问题。
可直接IH化工泵的机械传动。
磁力泵经过长时间的连续生产和运行试验。
用户可以确认自己选择了可靠的泵型。
1、传输原理具有结构简单、调速、无接触交流转矩等特点。
当外部磁转子旋转时，它通过磁场的作用沿着磁转子的叶轮同步旋转，从而达到泵送液体的目的。
由于内置静液密封隔离，是一种新型泵电机驱动器。
一个完全密封，无泄漏泵类型。
2、磁力泵的特性该泵的特点取消了泵的机械密封，完全消除了离心泵机械密封在运行中不可避免的缺陷、泄漏、滴漏等。
对于无泄漏的植物来说，这是一个不错的选择。
因为泵的溢流部分由不锈钢和工程塑料制成，从而达到耐腐蚀的目的。
泵的磁力联轴器与泵体，布局紧凑，维护方便，节能安静。
泵用磁铁不可避免的运行及运行联轴器驱动电机过载保护的影响。
旋涡泵工作原理
旋涡泵是一种利用涡流效应来将液体输送的装置。
其工作原理可以描述如下：
1. 液体进入泵体：液体通过泵的进口进入泵体。
2. 旋涡形成：液体进入泵体后，在泵体内部形成一个旋涡，即涡流。
涡流的形成是由于泵体内部的特殊结构设计，通常包括一个旋涡发生器和一个静压区。
3. 旋涡的旋转：涡流随着泵体的旋转而旋转。
泵体通常由一个旋转叶轮和一个固定泵壳组成，在旋转叶轮的作用下，涡流开始旋转。
4. 增加液体的压力：随着旋涡的形成和旋转，液体的动能被转化为压力能，从而增加了液体的压力。
5. 液体排出：增加的压力将液体推向泵体的出口，从而实现液体的输送。
需要注意的是，旋涡泵属于非正常脉动式离心泵，它的特点是在流量范围内，其压力基本稳定，不会随着流量的变化而产生明显的压力波动。
同时，旋涡泵对固体颗粒的耐磨能力较强，适用于输送含有固体颗粒的液体。
旋涡泵的叶轮为一等厚圆盘，在它外缘的两侧有很多径向小叶片。
在与叶片相应部位的泵壳上有一等截面的环形流道，整个流道被一个隔舌分成为吸、排两方，分别与泵的吸、排管路相联。
泵内液体随叶轮一起回转时产生一定的离心力，向外甩入泵壳中的环形流道，并在流道形状的限制下被迫回流，重新自叶片根部进入后面的另一叶道。
因此，液体在叶片与环形流道之间的运动迹线，对静止的泵壳来说是一种前进的螺旋线；而对于转动的叶轮来说则是一种后退的螺旋线。
旋涡泵即因液体的这种旋涡运动而得名。
液体能连续多次进入叶片之间获取能量，直到最后从排出口排出。
旋涡泵的工作有些像多级离心泵，但旋涡泵没有像离心泵蜗壳或导叶那样的能量转换装置。
旋涡泵主要是通过多次连续作功的方式把能量传递给液体，所以能产生较高的压力。
在能量传递过程中，由于液体的多次撞击，能量损失较大，泵的效率较低，一般为20～50%。
旋涡泵只适用于要求小流量（1～40米3/时）、较高扬程（可达250米）的场合，如消防泵、飞机加油车上的汽油泵、小锅炉给水泵等。
旋涡泵可以输送高挥发性和含有气体的液体，但不应用来输送粘度大于7帕·秒的较稠液体和含有固体颗粒的不洁净液体。
旋涡泵的特点流量小，扬程高，具有自吸功能，可用来输送粘度小于5度E的无固体颗粒及其类似于水的液体。
如汽油、煤油、酒精等，可用作小型蒸汽锅炉补水、化工、制药、高楼供水等用途。
过流部件还有不锈钢等材质可用来输送酸、碱类有腐蚀性的液体。
输送介质温度为-20~+80度。
从结构可分为;单级、双级、多级；直联形式等。
编辑本段工作原理旋涡泵（也称涡流泵）是一种叶片泵。
主要由叶轮、泵体和泵盖组成。
叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。
泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。
吸入口与排出口之间有隔板，由此将吸入口和排出口隔离开。
我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。
当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，故形成图1所示的“环形流动”。
图解旋涡泵的结构与工作原理如图5-7所示，旋涡泵由叶轮、泵壳和轴封等组成。
旋涡泵工作时，被送液体一般由径向进入泵内，并充满泵壳的环形流道，旋转的叶轮将原动机的能量传递给被送液体，压力增高后再由径向排出管排至泵的输出管路。
在吸入管和排出管之间有隔壁，隔板与叶轮的间隙很小，以阻止被送液体由排出(高压)区回流到吸入(低压)区。
如图5-8所示，被送液体在旋涡泵中通过两个环流获得能量，当叶轮内与叶轮一起旋转的液体的圆周线速度大于叶轮两侧流道内随叶轮旋转的液体的圆周线速度时，在这两部分液体之间离心力差的作用下产生纵向环流;同时，叶轮旋转时，叶轮叶片的工作面和背面的压力差又产生另一方向的环流。
这两种环流的合成使被送液体在从吸入口进入泵后，随叶轮转动到排出口的过程中，多次进入和流出叶轮，每进、出一次叶轮便获得一次能量，液体最终获得的能量为多次得到能量的叠加。
因此，旋涡泵有较高的扬程。
当泵的流量较小时，流道内的流体流速较低，被送液体从吸入到排出泵内存留的时间较长，进、出叶轮的次数较多，泵的扬程较高;当泵的流量较大时情况相反，泵的扬程较低。
旋涡泵为叶片泵的一种，适用于小流量、高扬程工况。
在叶轮直径和转速相同时，单级扬程可达250m，比离心泵高2~4倍，流量qv=0.18~5m3/h，比转速nS=6~50。
泵运行时，被送液体进出叶轮进行混合和能量交换时产生的液体撞击损失较大，故旋涡泵的效率较低，71== 0.25一0.5。
旋涡泵的功率不宜太大，一般驱动功率在40kW以下，常用为20kW以下。
因此也限制了旋涡泵的流量和扬程范围。
实际应用时ns=10^-40范围内适于应用旋涡泵。
其流量为0. 5-25m3/h，单级扬程为15~150m。
旋涡泵适用于输送豁度较低(≤0.115Pa "s)和不含颗粒的清洁液体。
在化工生产中，适用于中小型化工生产装置及配套用于罐车输送酸、碱等腐蚀性介质和油品、酒精等易挥发的液体。
旋涡泵的工作原理
旋涡泵是一种使用旋涡流动原理来工作的离心泵。
它的工作原理可以
分为以下几个步骤：吸入，旋转和排出。
首先，液体进入旋涡泵的进口。
通常，进口处设有一个入口导流器，
用于引导流体进入泵体。
液体在进口处被加速，并被引导到泵体的旋转室内。
在旋转室内，液体的进入被限制在一个圆环或圆锥形的腔室内。
腔室
的形状和大小会对液体的流动和旋转产生影响。
在腔室内，液体开始形成
旋涡。
接着，液体开始在旋涡泵的旋转腔室中旋转。
液体受到离心力的作用
而产生旋转，将其转化为动能。
液体的旋转使其能够更高效地被泵送出去。
在液体旋转的过程中，由于离心力的作用，它的压力也会增加。
液体
的压力增加使得液体向泵的出口移动。
最后，液体通过旋涡泵的出口被排出。
出口通常也有一个出口导流器，用于控制流体的排出。
排出的液体可以直接排入管道系统或其他设备中。
总体来说，旋涡泵的工作原理可以概括为两个关键步骤：液体在进入
泵体后形成旋涡，并通过旋涡的离心力被推到泵的出口。
这种工作原理使
得旋涡泵能够高效地泵送液体，并具有一定的耐腐蚀性能和自吸能力。
需要注意的是，旋涡泵的工作原理与传统的离心泵不同。
传统的离心
泵依赖于叶轮的旋转来泵送液体，而旋涡泵则是通过液体的旋转来推动液体。
这使得旋涡泵在一些应用场景下更具优势，例如处理粘稠液体和含有
悬浮物的液体。
旋涡泵在许多领域都有广泛的应用，包括化工、石油、冶金、制药等。
它们通常用于泵送液体、混合物或浆料，具有较高的流量和较低的扬程。
然而，由于旋涡泵对液体的要求较高，因此在选择和配置旋涡泵时需要考
虑物料的特性和工艺要求。
