PCB设计中的电磁兼容性改善电磁兼容性（Electromagnetic Compatibility，简称EMC）是指在电子设备中，各种互相干扰的电磁能量不超过规定的范围，以确保设备在电磁环境中的正常工作。
在PCB设计中，保障电磁兼容性是至关重要的。
本文将就PCB设计中的电磁兼容性进行探讨，并介绍一些改善电磁兼容性的方法。
一、电磁兼容性的重要性在现代电子设备中，各种电子产品如手机、电视、计算机等，数量繁多。
这些设备在工作过程中产生的电磁辐射会相互干扰，引起电子设备的不正常工作甚至故障。
而电磁辐射也会对周围环境和人体健康产生潜在的风险。
因此，电磁兼容性的保证显得尤为重要。
二、PCB设计中的电磁兼容性难点在PCB设计中，保障电磁兼容性是一项复杂的任务。
其中，主要存在以下几个难点。
1. 线路布局与走线规划：线路布局和走线规划是保障电磁兼容性的基础。
线路过长、过密会导致信号互相干扰；线路交叉或平行布局会引起信号耦合，进而产生互相干扰的可能。
2. 地线设计：地线在PCB中起到非常重要的作用。
正确的地线设计能够降低信号回路的阻抗，减少信号辐射和敏感性。
然而，过长的地线会导致共模电流和电压的增加，从而影响电磁兼容性。
3. 电源和信号线的隔离：电源和信号线之间的隔离非常关键。
如果电源线和信号线没有充分的隔离，电磁干扰就会传导到其他线路，导致设备工作异常。
4. 元件布局：元件布局不当会直接影响整个系统的电磁兼容性。
例如，元件之间距离过近或排列不当会导致串扰和不希望的辐射。
三、改善PCB设计中的电磁兼容性方法为了提高电磁兼容性，以下是一些常用的改善方法。
1. 良好的线路布局和走线规划：合理规划线路和走线路径，减少线路长度和密度，可以降低信号之间互相干扰的可能。
2. 地线设计：在PCB设计中，正确的地线设计可以有效地降低信号辐射和敏感性。
采用分离式地面平面或多层地面平面，可以起到屏蔽电磁干扰的作用。
3. 电源和信号线的隔离：在PCB设计中，应该尽量将电源线和信号线分开布局，并通过地面平面等方式加强隔离，减少电磁干扰。
PCB布线与电磁兼容性优化设计研究概述PCB（Printed Circuit Board，印刷电路板）作为电子设备中起连接传导作用的重要组成部分，其布线设计对于保证电路稳定性和电磁兼容性至关重要。
本文将围绕电磁兼容性优化设计展开研究，介绍相关背景知识，并探讨实际的优化方法和技术。
1. PCB布线设计与电磁兼容性的关系PCB布线设计的合理与否直接影响到电磁兼容性的好坏。
布线设计应考虑以下几个方面：1.1 信号完整性：高速信号线的差分布线、阻流器的布置以及噪声的抑制都涉及到信号的完整性。
通过选择合适的布线规则、考虑地线的设计以及绕线技巧等手段，可以有效提高信号完整性，减少电磁干扰。
1.2 地线设计：地线的设计对于电磁兼容性至关重要。
合理布置地线可以减少回流电流的路径，防止电流环的产生，从而减少电磁辐射。
1.3 端口设计：良好的端口设计可以降低信号的反射和传输损耗，减少串扰和辐射噪声。
1.4 输电线路和高频布线：通过合理选择线宽、线间距和层次规划等布线技术，可以降低损耗和串扰，提高电磁兼容性。
1.5 绕线技巧：对于高速信号和敏感信号，合理绕线可以避免信号的串扰和辐射。
综上所述，布线设计应与电磁兼容性的要求相匹配，即合理布线设计能够降低电磁辐射和干扰，提高电路的稳定性和电磁兼容性。
2. PCB布线优化的方法和技术为了实现PCB布线的优化，以下是一些常用的方法和技术：2.1 线宽和线间距的优化：通过合理选择线宽和线间距，可以降低信号线的阻抗，减少信号的传输损耗和串扰。
2.2 线的层次规划：多层PCB能够提供更多的布线空间，适当的线的层次规划可以减少接地回路的面积，减少电磁辐射。
2.3 地线布局与连接：合理布置地线和连接，可以降低回流电流路径的面积，减少电磁干扰。
2.4 端口设计：合理的端口设计可以提高信号的完整性，减少传输损耗和串扰。
2.5 绕线技巧：通过合理绕线，可以减少信号的串扰和辐射。
2.6 滤波器的设计：在布线中加入滤波器可以有效抑制噪声和干扰。

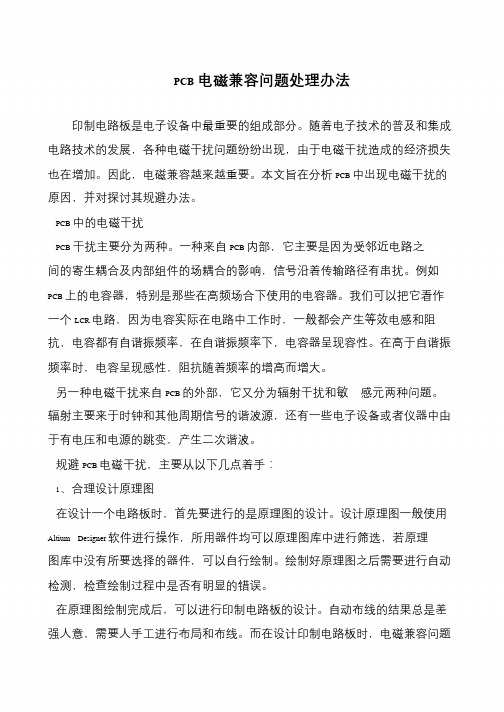

PCB电磁兼容问题处理办法
印制电路板是电子设备中最重要的组成部分。
随着电子技术的普及和集成电路技术的发展，各种电磁干扰问题纷纷出现，由于电磁干扰造成的经济损失也在增加。
因此，电磁兼容越来越重要。
本文旨在分析PCB 中出现电磁干扰的原因，并对探讨其规避办法。
PCB 中的电磁干扰
PCB 干扰主要分为两种。
一种来自PCB 内部，它主要是因为受邻近电路之间的寄生耦合及内部组件的场耦合的影响，信号沿着传输路径有串扰。
例如PCB 上的电容器，特别是那些在高频场合下使用的电容器。
我们可以把它看作一个LCR 电路，因为电容实际在电路中工作时，一般都会产生等效电感和阻抗，电容都有自谐振频率，在自谐振频率下，电容器呈现容性。
在高于自谐振频率时，电容呈现感性，阻抗随着频率的增高而增大。
另一种电磁干扰来自PCB 的外部，它又分为辐射干扰和敏感元两种问题。
辐射主要来于时钟和其他周期信号的谐波源，还有一些电子设备或者仪器中由于有电压和电源的跳变，产生二次谐波。
规避PCB 电磁干扰，主要从以下几点着手：
1、合理设计原理图
在设计一个电路板时，首先要进行的是原理图的设计。
设计原理图一般使用Altium Designer 软件进行操作，所用器件均可以原理图库中进行筛选，若原理图库中没有所要选择的器件，可以自行绘制。
绘制好原理图之后需要进行自动检测，检查绘制过程中是否有明显的错误。
在原理图绘制完成后，可以进行印制电路板的设计。
自动布线的结果总是差强人意，需要人手工进行布局和布线。
而在设计印制电路板时，电磁兼容问题。
详述高速PCB设计中的电磁兼容性问题近年来，随着电子技术的快速发展，高速PCB设计在通信、计算机、汽车电子等众多领域中扮演着重要的角色。
然而，在高速PCB设计中，电磁兼容性问题却是一个令人头疼的挑战。
本文将详述高速PCB设计中的电磁兼容性问题，并提出一些解决方案。
一、高速PCB设计中的电磁兼容性问题概述在高速PCB设计中，由于信号的频率较高，电流和信号的变化速度较快，会产生较强的电磁场。
这些电磁场可能会干扰其他电路或设备，导致系统性能下降，甚至造成严重的故障。
因此，电磁兼容性问题是高速PCB设计中需要高度关注的一个方面。
二、高速PCB设计中常见的电磁兼容性问题1. 串扰问题：在高速PCB设计中，由于信号线之间的距离较近，会导致信号间的串扰。
当一个信号线发生变化时，其周围的信号线可能会受到影响，造成误码率的增加。
2. 辐射问题：高速PCB上的信号线和电源线会辐射电磁波，可能对附近的其他电路或设备产生干扰。
特别是当信号线长度接近或超过信号波长的一半时，辐射问题会更加严重。
3. 地线问题：在高速PCB设计中，地线的布局和连接方式对电磁兼容性有重要影响。
如果地线布局不合理，可能会导致电流回路不畅通，进而产生电磁辐射或引入地回路噪声。
4. 电源噪声问题：在高速PCB设计中，电源噪声的干扰会对信号质量产生很大影响。
电源线上的纹波噪声、开关噪声和共模噪声等都可能引起系统性能下降。
三、解决高速PCB设计中电磁兼容性问题的方法1. 合理的布局设计：合理布局是解决电磁兼容性问题的关键。
应该将敏感信号线和噪声源分隔开，并保持足够的距离。
同时，应确保地线的布局合理，避免信号回流路径过长。
2. 控制信号线长度和层间引线数：信号线长度应控制在信号波长的1/10以内，避免产生较大的辐射问题。
同时，层间引线数也应合理控制，减少层间串扰的可能性。
3. 优化电源和地线布局：电源线和地线应尽量平行布局，减小回流路径的面积。
此外，应采用直线连接方式，减少电流环路的面积，降低电磁辐射问题。
摘要高频干扰对 PCB 电磁兼容性影响的分析摘要随着科技的发展，越来越多的电子设备采用高速 PCB（Printed Circuit Board）。
然而，由于 PCB 工作在高频状态，其产生的瞬态脉冲包含有能够发射电磁干扰（EMI）的高频谐波。
这些高频谐波不仅影响 PCB 的电磁兼容（EMC）性能，而且影响整个产品的成本。
所以，电子设备的电磁兼容分析是现代电子工程设计人员进行设计时必须考虑的。
电磁兼容预测把产品的电磁兼容问题解决在产品定型之前，可以节约大量的时间和金钱。
关键词：PCB，高频谐波，电磁兼容高频干扰对 PCB 电磁兼容性影响的分析The EMC analyzing withhigh-frequency interference in PCB DesignAbstractWith the development of science and technology, more and more electron devices begin to use high-speed PCB(Printed Circuit Board). However, impulses in these high-speed PCB will produce high-frequency electromagnetic interference. The inter ference influences not only PCB’s EMC, but also product’s cost. So electronic design engineers now should analyze the PCB for EMC in the period of design.The EMC analyzing solves the EMC problems before the product being made. It will save plenty of time and money.Key words：PCB, high-frequency electromagnetic interference,EMC目录目录第一章绪论 (4)1.1 PCB 设计中电磁兼容分析的目的和意义 (4)1.2国内外研究动态 (4)第二章PCB 中的高频辐射干扰 (5)2.1 PCB 的特点 (5)2.2 场区 (6)第三章辐射的基本原理 (9)3.1 电偶极子的辐射 (9)3.2 磁偶极子的辐射 (10)第四章PCB 中的高频辐射干扰 (12)4.1 差模辐射 (12)4.2 共模辐射 (14)4.3差模与共模辐射的比较 (15)第六章总结 (17)参考文献 (18)高频干扰对 PCB 电磁兼容性影响的分析第一章绪论1.1 PCB 设计中电磁兼容分析的目的和意义随着现代电路信号传输速度的不断增长，目前的 PCB 不再只是简单的电子连接设备，而是具有自己特定组件要求的复杂独立产品，是系统功能赖以实现的支撑体。
电磁兼容中电子设备抗干扰性能的检测与优化随着电子技术的快速发展和应用推广，电子设备已经深入到我们生活中的方方面面。
然而，电子设备之间的电磁干扰问题也随之带来了许多不便和安全隐患。
为了保证电子设备在复杂的电磁环境下能够正常工作，对电子设备的抗干扰性能进行检测与优化显得尤为重要。
一、电磁兼容与电子设备抗干扰性能的概念电磁兼容是指在一定的电磁环境中，不同的电子设备能够共存，并且不对彼此造成干扰。
电子设备的抗干扰性能是指其在电磁环境中遭受到外部电磁场干扰时，能够保持正常的工作状态。
因此，电磁兼容中电子设备抗干扰性能的检测与优化就是要保证电子设备能够在各种电磁环境中正常工作，同时不对其他设备造成干扰。
二、电磁兼容中电子设备抗干扰性能的检测1. 电磁环境测试：对电子设备所处的电磁环境进行测试，包括电磁辐射、电磁感应等方面的测试。
通过测量电磁干扰水平，可以判断电子设备在该环境中的抗干扰性能。
2. 电磁辐射测试：对电子设备产生的电磁辐射进行测试，并评估其对其他设备的干扰程度。
通过检测辐射电磁场的频率、幅度和谐波等参数，可以确定设备的辐射干扰水平。
3. 电磁感应测试：通过测量电子设备对外部电磁场的感应程度，评估其对外部电磁场的抑制能力。
通过检测感应电流和感应电压等参数，可以确定设备的感应干扰水平。
4. 功率谱密度测试：通过测量电子设备产生的功率谱密度，评估其对其他设备的频谱占用情况。
通过检测功率谱密度的分布，可以确定设备的频谱干扰水平。
5. 抗干扰性能测试：对电子设备在电磁环境中的工作状态进行测试，评估其在干扰源存在的情况下能否正常工作。
通过检测设备的敏感性、抗干扰容限等参数，可以确定设备的抗干扰性能水平。
三、电磁兼容中电子设备抗干扰性能的优化1. 设计优化：在电子设备的设计阶段，需考虑抗干扰性能。
采用合理的电路结构、滤波器、屏蔽措施等，可以降低设备产生干扰的概率，并提高设备的抗干扰能力。
2. 材料优化：选择抗干扰能力高的材料，避免引入干扰源。
如何应对PCB设计中的电磁干扰问题在PCB设计中，电磁干扰是一个常见而令人头痛的问题。
它可能导致电路性能的下降、系统崩溃甚至设备损坏。
因此，正确地应对电磁干扰问题至关重要。
本文将探讨几种应对PCB设计中电磁干扰问题的方法和策略。
一、电磁干扰的原因及影响电磁干扰来源于各种电子设备，包括干扰源和受干扰的电路。
产生电磁干扰的原因很多，比如电路中的高频信号、不正确的接地、信号线之间的互相干扰等。
这些干扰会导致电路中的信号失真、噪音增加、系统性能下降等问题。
二、合理布局电路板合理布局电路板是应对电磁干扰问题的重要策略之一。
首先，应尽量缩短信号线的长度，减少信号线之间的耦合。
其次，将高频信号线和低频信号线分开布局，避免相互干扰。
此外，可以采用屏蔽罩来隔离信号线和其他电路元件，减少干扰的传播。
三、地线的设计和布局地线的设计和布局对于降低电磁干扰也非常重要。
首先，要保证地线的连续性，避免地线断裂。
其次，在布局地线时，尽量采用星型连接方式，将各个地线连接到一个共接地点。
这样可以减少接地电流的路径，降低电磁干扰的产生。
同时，应尽量将数字和模拟地线分开布局，以减少它们之间的相互干扰。
四、减少信号线的串扰信号线之间的串扰是电磁干扰的主要来源之一。
为了减少串扰，可以采用以下方法。
首先，选择适当的信号线间距，尽量将它们分开。
其次，可以采用屏蔽罩、地平面等方法进行屏蔽。
另外，还可以使用差分信号线，通过差分信号的抵消作用来减少串扰的影响。
在布局和布线时，注意布线对称和平衡，可以进一步减少串扰。
五、选择合适的滤波器和抑制器在PCB设计中，可以采用滤波器和抑制器来抑制电磁干扰。
滤波器可以用于滤除高频噪声和信号，可以选择合适的滤波器根据具体的需求。
抑制器可以用于抑制电磁辐射和干扰源的信号，采用合适的抑制器可以有效地降低电磁干扰的影响。
六、合理选择敷铜与引入GI设计在PCB设计中，合理选择敷铜和引入地电网隔离设计是有效应对电磁干扰的方法之一。
高频PCB 设计中出现的干扰分析及对策李勇明,曾孝平(重庆大学,重庆 630044)摘 要:随着频率的提高,将出现与低频PCB 设计所不同的诸多干扰,归纳起来,主要有电源噪声、传输线干扰、耦合、电磁干扰(E MI )四个方面。
通过分析高频PCB 的各种干扰问题,结合工作中实践,提出了有效的解决方案。
关键词:电磁干扰;电磁兼容性;串扰;耦合中图分类号:TN 41 文献标识码:B 文章编号:1001-3474(2003)01-0013-03Analysis and Solution of Interference in PCB DesignLI Yong -ming ,ZENG Xiao ping(Chongqing University ,C hongqing 630044,China )A bstract :With increasing of fr equency ,there will be many interferenc es which are deferent from low fre -quency PCB design ,four kinds of interferences are mainly power noise ,transfer interfer ence ,coupling ,electro -magnet interfence .Analyze various interferences of high frequency PCB and combine practise ,put for ward effec -tive solutions .Key words :EMI ;E MC ;Series interference ;CouplingDocument Code :B Article ID :1001-3474(2003)01-0013-031 电源噪声高频电路中,电源所带有的噪声对高频信号影响尤为明显。
