PCBEMC设计规范PCBEMC（Printed Circuit Board Electromagnetic Compatibility）设计规范是指在设计和制造PCB（Printed Circuit Board）时，为了保证电路板的电磁兼容性，所需遵循的一系列规范和技术要求。

电磁兼容性（EMC）是指电子设备在电磁环境中，无论是作为干扰源还是受到干扰，都不存在对其它设备或环境的无意干扰的能力。

PCBEMC设计规范的主要目的是避免电路板干扰周围设备和被周围设备干扰的情况，以保证电子设备的正常运行。

一、PCBEMC设计规范的基本要求1、尽量避免信号线的大环路：大环路是导致电磁干扰的主要原因之一。

因此，再设计PCB时，应尽量避免信号线的大环路。

2、减少地线的阻抗：地线的阻抗对于电磁兼容性非常重要。

地线阻抗过大容易导致共模信号的产生，而地线阻抗过小又会导致与其它地面之间的干扰。

因此，应采用正确的地面布局，减少地线的阻抗。

3、正确选择适当的电容：电容必须正确地选择，以防止高频电流的干扰。

电容的参数应该与应用环境的情况相结合。

4、正确布局各器件：各器件在PCB上应尽可能地被布置在合理的位置，以防止器件之间的互相干扰。

另外，在布局时，应注意与辐射源的距离，尽量避免电路板上的辐射源与周围设备的相互干扰。

5、正确选择适当的地面：地面的用途是通过减小信号的信源来减少桥接层和辐射的成本。

因此，必须正确选择适当的地面。

适当的地面可以降低自由空间的辐射垂直系数，并减小外界电磁场辐射下的接收功率。

6、控制走线电阻：在PCBEMC设计中，走线的电阻至关重要。

电阻越大，电流越大，产生的辐射越大，从而对周围设备产生干扰。

因此，应尽量控制走线的电阻。

7、正确选择适当的接口：在PCBEMC设计中，正确选择适当的接口可以有效地防止电磁干扰的影响。

因此，在选择接口时应遵循EMC方面的实际需求。

二、PCBEMC设计规范的实现方法1、采用不同层次的布线方式采用不同层次的布线方式可以在PCB上实现不同信号之间的隔离，从而避免互相干扰。

PCB的电磁兼容设计概述引言电磁兼容（Electromagnetic Compatibility，简称EMC）是指电子设备在不产生或不受外界电磁干扰的情况下，正常工作以及在其工作环境中不对其他设备产生电磁干扰的能力。

在PCB设计中，电磁兼容设计的重要性不言而喻。

本文将对PCB的电磁兼容设计概述进行讨论，包括EMC的基本原理、常见问题以及相应的解决方案。

电磁兼容的基本原理电磁兼容设计的基本原理是通过合理的电路布局、地线设计以及滤波等措施来减少电磁辐射和电磁感应干扰。

在PCB设计中，以下原则应被遵循：1. 电路布局在PCB的电路布局中，重要的电路组成部分应尽可能远离辐射噪声源。

此外，不同功能的电路应相互隔离，以避免彼此之间的干扰。

例如，高频电路和低频电路应分别布局在不同的地方，并通过光隔离、屏蔽罩等手段来相互隔离。

2. 地线设计地线是PCB中保证信号的可靠传输以及防止电磁干扰的重要组成部分。

良好的地线设计可以有效减少信号回流路径上的电磁辐射。

为了实现良好的地线设计，在PCB布线过程中，应遵循以下几点原则： - 尽量将地线和信号线走在同一层，减少信号与地线之间的交叉。

- 采用宽而短的地线，以降低地线的电阻和电感。

- 在PCB布线中，要避免地线回流路径过长，尽量使其短而直。

3. 滤波措施滤波是一种常用的减少电磁干扰的手段。

在PCB设计中，通过合理的滤波器设计可以有效滤除电磁噪声，从而提高系统的电磁兼容性。

常见的滤波器包括低通滤波器、带通滤波器和带阻滤波器等。

在选取滤波器时，应结合系统的实际需求来确定合适的滤波器类型和参数。

常见问题及解决方案在PCB设计中，存在一些常见的电磁兼容问题，下面将结合这些问题给出相应的解决方案。

1. 辐射噪声问题辐射噪声是指电子设备所产生的电磁波通过空气或其他传导介质传播到周围环境中产生的干扰。

为了减少辐射噪声，可以采取以下措施：- 合理规划PCB布局，将辐射噪声源与敏感电路部分分开。

电磁兼容PCB电磁兼容PCB即是指电子设备的电路板在运行时能够适应、抵抗、隔离或者排除环境中的电磁场干扰，以保证设备能够正常运行。

在现代工业和电子技术中，电磁兼容PCB已成为设计和制造设备的基本要求，如何设计出具有电磁兼容性的PCB，成为了电子工程师摆在面前的一个难题。

电磁干扰源有许多种，可能是人造的，例如电动机、放电管等等；也可能是自然的，如电荷，放电的电离等等。

在目前业务场合下，尤其是在大型工业和军事领域，电磁干扰源不断增加，相关电子设备也越来越复杂，通过良好的电磁兼容PCB设计可以有效避免不同功能模块之间互相产生的电磁干扰。

要实现电磁兼容，需要从以下几方面对PCB设计进行考虑：1. PCB板的材料和构造在选择PCB板的材料时，必须考虑材料的导电系数、介电系数、热膨胀系数、机械强度等，以保证PCB板的高性能，同时减少干扰和辐射。

在构造方面，需要注意保证良好的接地、尽量缩短信号走线之间的距离，以减少PCB成为天线的机会。

2. PCB布线的规划合理的PCB布线规划是避免电磁干扰最重要的关键。

可以通过布线的几何形状、引脚数量、电源过滤器等进行抑制。

此外，根据电路板的放置和设计，需划分为不同功能的电路区域。

然后根据不同区域功能的电磁特性不同等原因，执行不同的布线方案，不同层次的电路隔离和屏蔽需要用适当的阻抗匹配技术和遵守一定的法则来予以解决。

3. PCB信号的处理对于模拟信号与数字信号的干扰处理，可以采用隔离放大器、正弦传输线、差分信号等处理方式。

同时，在处理前要注意信号传输线的阻抗，线宽，保证信号的准确性。

另外，控制开关电路的位置也非常重要。

重要电路一定需要与其它电路进行良好的隔离。

4. PCB的屏蔽与过滤通过采用正确的机械屏蔽、连接屏蔽和波形过滤器来抑制干扰信号的扰动，实现对信号的保护处理。

其中，机械屏蔽主要是利用屏蔽罩和屏蔽环，连接屏蔽利用连接器内置屏蔽、金属传导结构等来实现屏蔽效果，波形过滤器则利用带通滤波器和带阻滤波器等来实现信号的过滤。

电磁兼容中三大类PCB布线设计详解从电磁兼容的角度，我们需要对以下四种布线加以关注：A 强辐射信号线（高频、高速、时钟走线为代表）B 敏感信号（如复位信号）C 功率电源信号D 接口信号（模拟接口或数字通信接口）一、单双面布线设计1.在单层板中，电源走线附近必须有地线与其紧邻、平行走线。

减小电源电流回路面积，减小差模环路辐射。

2.电源走线单面板或双面板，电源线走线很长，每隔3000mil 对地加去耦电容（10uF ＋1000pF）。

滤除电源线上地高频噪声。

3.Guide Ground Line对于单、双层板，关键信号线两侧应该布“Guide GroundLine”。

关键信号线两侧地“包地线”一方面可以减小信号回路面积，另外还可以防止信号与其他信号线之间的串扰。

4.回流设计在单层板或双层板中，布线时应该注意“回流面积最小化”设计，回路面积越小，回路对外辐射越小，并且搞干扰能力越强。

对于多层板来说，要求关键信号线有完整的信号回流，最后是GND 平面回流。

次重要信号有完整平面回流。

通过减小回路来防止信号串扰，同时降低对外的辐射。

5.直角走线PCB 走线不能有直角走线。

直角走线导致阻抗不连续，导致信号发射，从而产生振铃或过冲，形成强烈的EMI 辐射。

6.PCB走线粗细应一致。

粗细不一致时，走线阻抗突变，导致信号反射，从而产生振铃或过冲，形成强烈的EMI 辐射。

7.相邻布线层注意在分层设计时，应避免布线层相邻。

如果无法避免，应适当拉大两布线层上的平行信号走线会导致信号串扰。

线层之间的层间距，缩小布线层与其信号回路之间的层间距，布线层1与布线层2不宜相邻。

相邻布尽可能避免相邻布线层的层设置，无法避免时，尽量使两布线层中的走线相互垂直或平行走线长度小于1000mil ，这样减小平行走线之间的串扰。

PCB的板级电磁兼容问题一、（芯片）（集成电路）现状现阶段，（电子）系统正向高速化和高密度化飞跃发展。

在电子系统的设计过程中，系统的体积越来越小，IC引脚（in（te）grated circuit,集成电路）却越来越多，因此（PCB）（Printed Circuit Board,印制电路板）上的元件与布线越来越密集；与此同时，（信号）的（时钟）频率越来越大，并且信号上升沿越来越陡峭。

这些因素都导致了电磁环境的日益复杂，设备之间以及设备内部因互感和互容引发的种种（电磁兼容）问题已不容忽视。

这一问题在现今的强辐射源与高功率（微波）系统中也显得日益突出。

如在某高功率微波系统中，需要在限定的体积和尺寸下，采用（FPGA）芯片实现对多路（电机）的并行控制，就需要设计高速高密度的PCB。

本文就研究该情况下PCB的板级电磁兼容问题，主要包括信号完整性（Signal Integrity, SI）和（电源）完整性（PowerIntegrity，PD问题。

二、信号完整性及电源完整性问题信号完整性概括地说，是指信号在信号线上传输质量的好坏。

在（数字电路）中，体现在信号能在电路中能以正确的电压、带宽和时序做出响应。

若在PCB中，信号可以以正确的电压大小、带宽和时序都到达接收端，就能说明该PCB具有较好的信号完整性。

如果不能，则说明PCB中岀现了严重的信号完整性问题。

在高速高密度的数字电路中，信号完整性问题大致表现在一下几个方面：振铃、过冲、欠冲和时延等。

为了正确读取数据并对数据进行处理，数据在集成电路中需要在时钟边沿的前后处于稳定状态。

这个时间段内，如果信号不稳定或者发生状态的改变，集成电路就可能误判甚至发生丢失部分数据的情况，影响信号的正常传输。

如图1所示，若岀现振铃、上冲或下冲等信号完整性问题，就会影响数据的正常传输，从而影响PCB的正常工作，也可以从眼图直观判断信号传输的好坏，如图2图1PCB中信号完整性问题的表现图2 表征信号完整性问题的眼图信号完整性问题既会导致信号明显的失真和时序混乱，也会造成数据的错误，从而造成系统出错甚至瘫痪。

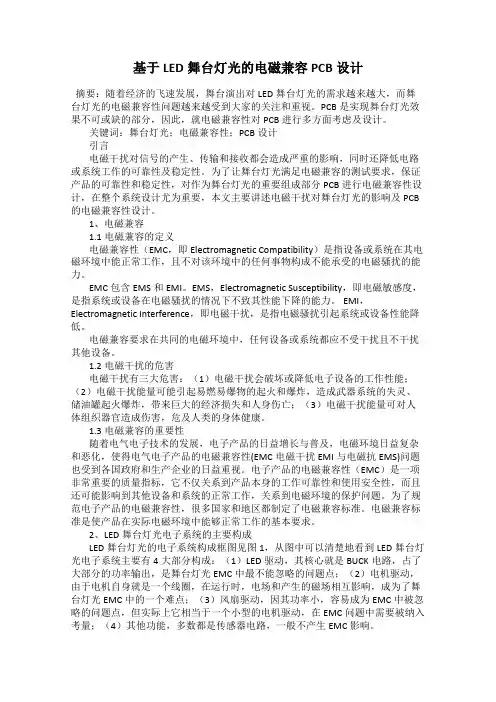

基于LED舞台灯光的电磁兼容PCB设计摘要：随着经济的飞速发展，舞台演出对LED舞台灯光的需求越来越大，而舞台灯光的电磁兼容性问题越来越受到大家的关注和重视。

PCB是实现舞台灯光效果不可或缺的部分，因此，就电磁兼容性对PCB进行多方面考虑及设计。

关键词：舞台灯光；电磁兼容性；PCB设计引言电磁干扰对信号的产生、传输和接收都会造成严重的影响，同时还降低电路或系统工作的可靠性及稳定性。

为了让舞台灯光满足电磁兼容的测试要求，保证产品的可靠性和稳定性，对作为舞台灯光的重要组成部分PCB进行电磁兼容性设计，在整个系统设计尤为重要，本文主要讲述电磁干扰对舞台灯光的影响及PCB 的电磁兼容性设计。

1、电磁兼容1.1电磁兼容的定义电磁兼容性（EMC，即Electromagnetic Compatibility）是指设备或系统在其电磁环境中能正常工作，且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。

EMC包含EMS和EMI。

EMS，Electromagnetic Susceptibility，即电磁敏感度，是指系统或设备在电磁骚扰的情况下不致其性能下降的能力。

EMI，Electromagnetic Interference，即电磁干扰，是指电磁骚扰引起系统或设备性能降低。

电磁兼容要求在共同的电磁环境中，任何设备或系统都应不受干扰且不干扰其他设备。

1.2电磁干扰的危害电磁干扰有三大危害：（1）电磁干扰会破坏或降低电子设备的工作性能；（2）电磁干扰能量可能引起易燃易爆物的起火和爆炸，造成武器系统的失灵、储油罐起火爆炸，带来巨大的经济损失和人身伤亡；（3）电磁干扰能量可对人体组织器官造成伤害，危及人类的身体健康。

1.3电磁兼容的重要性随着电气电子技术的发展，电子产品的日益增长与普及，电磁环境日益复杂和恶化，使得电气电子产品的电磁兼容性(EMC电磁干扰EMI与电磁抗EMS)问题也受到各国政府和生产企业的日益重视。

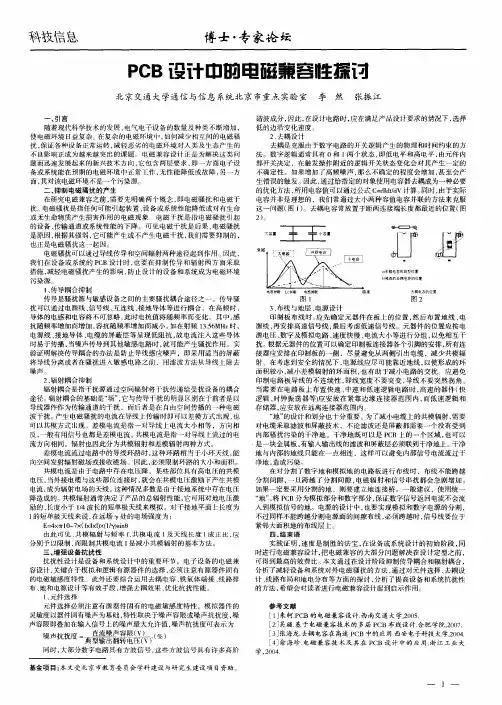

PCB电磁兼容设计随着计算机技术与电子技术的不断进步，电子产品的应用越来越广泛。

而电子产品的高频信号、数字信号、模拟信号等，都会产生电磁辐射和电磁干扰，这些干扰会对周围的电子设备产生影响。

因此，为确保电子产品的正常工作，必须进行电磁兼容性设计。

本文将介绍 PCB电磁兼容设计的相关内容。

一、电磁兼容设计的重要性当今社会中，众多电子设备之间相互影响，并产生各种互相干扰的现象。

若不进行电磁兼容性设计，电子产品之间的相互干扰就会不断加剧。

此外，还会导致电子产品的性能下降，寿命缩短，或者干脆无法使用。

因此，电磁兼容设计变得至关重要。

二、电磁兼容设计的基本原则（一）信号屏蔽对于高频信号、模拟信号和数字信号，我们可以通过信号屏蔽来降低电磁辐射和电磁干扰。

在 PCB设计中，我们可以选用屏蔽罩、屏蔽固定件、屏蔽膜等材料，将原本散发的信号封闭在内部，从而实现信号屏蔽的效果。

（二）减少反射PCB板内部导线上，如果出现反射问题，会带来不良的影响，并造成信号丢失。

为了解决此问题，我们可以使用阻抗匹配的方法，将信号完全传递到下一个接收器或驱动器上。

（三）尽量减少 PCB板上的环路在 PCB设计中，我们应尽可能减少 PCB板上的布线环路。

环路会使电磁波形成闭合回路，从而导致电磁场的集中，并增强电磁场的辐射。

三、电磁兼容设计的具体操作方法以下将介绍 PCB电磁兼容设计的具体操作方法：（一）分离电源与信号地将电源与信号地分开，可以减少电池或其他电源的电流干扰，并降低 PCB板上的环路。

（二）注重布线布线对电磁兼容性极其重要。

我们应尽可能减少线路的长度，缩小信号之间的距离，以及使敏感线距离参考地面、机壳等金属不发生贴近。

如果需要引出较长的信号线路，选用均布阻抗线路是个不错的选择。

（三）选择适当的 PCB材料PCB制造材料也是影响电磁兼容的重要因素。

选用合适的 PCB 材料，可以提高电路板的电磁兼容性能。

（四）验证实验视频学习这个过程需要准备的：1、第一部分学习视频资源（拍摄的U 视频） 2、第二部分学习视频资源（教师的课程）3、第一部分检测视频资源（学生自己拍摄的）4、第二部分检测视频资源（教师自行准备）在进行 PCB电磁兼容性设计后，为了验证其效果是否合格，我们可以进行验证实验。

PCB主板设计中电磁兼容性问题的分析与解决随着电子产品市场的不断扩大，电子产品的开发设计也变得越来越重要。

而在电子产品开发设计中，PCB主板设计就成为了一个关键领域。

在PCB主板设计中，电磁兼容性问题是一个非常重要的问题。

在本文中，将会对PCB主板设计中电磁兼容性问题进行分析与解决。

一、电磁兼容性问题的定义电磁兼容性问题简称EMC，是指电子系统在正常工作状态下，不发生对其他电子设备的干扰，也不被其他电子设备所干扰的能力。

在PCB主板设计中，由于电路板内部存在各种信号线和电源线，它们之间的电流和电压的交互作用，如果不妥善地处理，就很容易产生电磁干扰，从而影响到系统的正常工作。

因此，在PCB主板设计中，处理好电磁兼容性问题是非常重要的。

二、影响电磁兼容性的因素1. 线路板设计线路板设计对电磁兼容性的影响非常大，因为线路板是整个电子系统的支撑平台，其设计质量直接关系到整个系统的性能和稳定性。

在线路板设计中，应该避免长直线，因为长直线会成为天线，会收到外界电磁干扰的影响。

在线路板设计中，应该尽可能地使用折线来代替直线，从而减少线路板的天线效应。

2. 接地问题接地是影响电磁干扰的一个重要因素。

良好的接地设计可以减少电磁干扰。

在PCB主板设计中，应该采用单点接地原则，将所有引脚和电源进行连接，避免形成地回路。

3. 外壳设计外壳控制着电磁辐射的发射和扩散方向，并且对于外界信号的抑制也有一定的作用。

在PCB主板设计中，应该使用金属外壳来封装PCB板，以减少PCB板对外部电磁辐射的影响。

同时，应该在外壳上设置过滤器，以防止电磁波侵入外壳，从而对系统造成影响。

三、电磁兼容性问题的解决1. PCB设计在PCB设计中，应该尽可能采用层板设计，从而减少各信号线的相互干扰，同时将电源和地线进行层间交错设置，从而减少电流回路的大小和天线效应。

此外，在PCB设计时还应该合理布局各个器件，减少无用电流的流动，从而减少电磁干扰。

2. 选择合适的元件在PCB主板设计中，使用合适的元件也是非常重要的。
