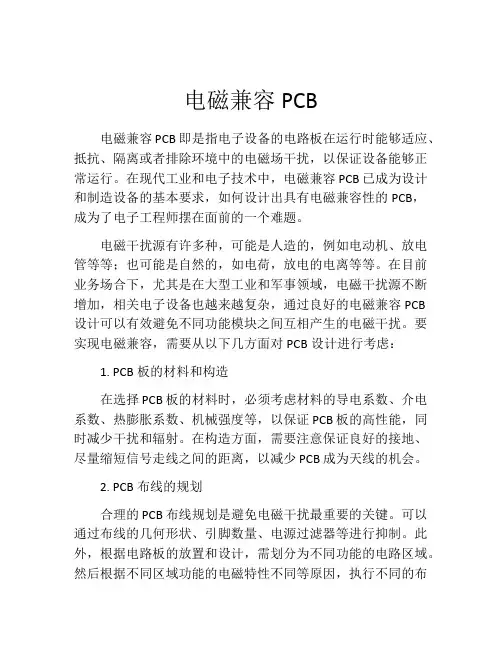

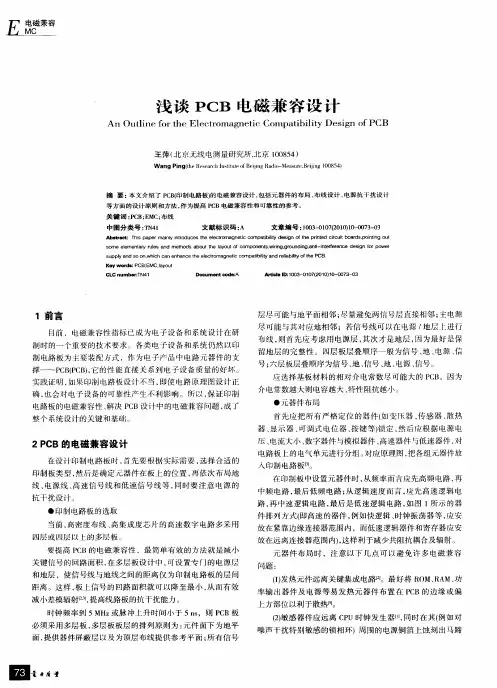

PCB板的电磁兼容设计

电磁兼容PCB电磁兼容PCB即是指电子设备的电路板在运行时能够适应、抵抗、隔离或者排除环境中的电磁场干扰，以保证设备能够正常运行。

在现代工业和电子技术中，电磁兼容PCB已成为设计和制造设备的基本要求，如何设计出具有电磁兼容性的PCB，成为了电子工程师摆在面前的一个难题。

电磁干扰源有许多种，可能是人造的，例如电动机、放电管等等；也可能是自然的，如电荷，放电的电离等等。

在目前业务场合下，尤其是在大型工业和军事领域，电磁干扰源不断增加，相关电子设备也越来越复杂，通过良好的电磁兼容PCB设计可以有效避免不同功能模块之间互相产生的电磁干扰。

要实现电磁兼容，需要从以下几方面对PCB设计进行考虑：1. PCB板的材料和构造在选择PCB板的材料时，必须考虑材料的导电系数、介电系数、热膨胀系数、机械强度等，以保证PCB板的高性能，同时减少干扰和辐射。

在构造方面，需要注意保证良好的接地、尽量缩短信号走线之间的距离，以减少PCB成为天线的机会。

2. PCB布线的规划合理的PCB布线规划是避免电磁干扰最重要的关键。

可以通过布线的几何形状、引脚数量、电源过滤器等进行抑制。

此外，根据电路板的放置和设计，需划分为不同功能的电路区域。

然后根据不同区域功能的电磁特性不同等原因，执行不同的布线方案，不同层次的电路隔离和屏蔽需要用适当的阻抗匹配技术和遵守一定的法则来予以解决。

3. PCB信号的处理对于模拟信号与数字信号的干扰处理，可以采用隔离放大器、正弦传输线、差分信号等处理方式。

同时，在处理前要注意信号传输线的阻抗，线宽，保证信号的准确性。

另外，控制开关电路的位置也非常重要。

重要电路一定需要与其它电路进行良好的隔离。

4. PCB的屏蔽与过滤通过采用正确的机械屏蔽、连接屏蔽和波形过滤器来抑制干扰信号的扰动，实现对信号的保护处理。

其中，机械屏蔽主要是利用屏蔽罩和屏蔽环，连接屏蔽利用连接器内置屏蔽、金属传导结构等来实现屏蔽效果，波形过滤器则利用带通滤波器和带阻滤波器等来实现信号的过滤。

PCB板中的EMC设计PCB板中的EMC设计应是任何电子器件和系统综合设计的一部分，它远比试图使产品达到EMC的其他方法更节约成本。

电磁兼容设计的关键技术是对电磁干扰源的研究，从电磁干扰源处控制其电磁发射是治本的方法。

控制干扰源的发射，除了从电磁干扰源产生的机理着手降低其产生电磁噪声的电平外，还需广泛地应用屏蔽（包括隔离）、滤波和接地技术。

EMC的主要设计技术包括电磁屏蔽方法、电路的滤波技术以及应特别注意的接地元件搭接的接地设计。

一、PCB板中的EMC设计金字塔如图9-4所示为器件和系统EMC最佳设计的推荐方法，这是一个金字塔式图形。

首先，优秀的EMC设计的基础是良好的电气和机械设计原则的应用。

这其中包括可靠性考虑，比如在可接受的容限内设计规范的满足、好的组装方法以及各种正在开发的测试技术。

一般来说，驱动当今电子设备的装置要安装在PCB上。

这些装置由具有潜在干扰源以及对电磁能量敏感的元件和电路构成。

因此，PCB的EMC设计是EMC设计中的下一个最重要的问题。

有源元件的位置、印制线的走线、阻抗的匹配、接地的设计以及电路的滤波均应在EMC设计时加以考虑。

一些PCB元件还需要进行屏蔽。

再次，内部电缆一般用来连接PCB或其他内部子组件。

因此，包括走线方法和屏蔽的内部电缆EMC设计对于任何给定器件的整体EMC来说是十分重要的。

在PCB的EMC设计和内部电缆设计完成以后，应特别注意机壳的屏蔽设计和所有缝隙、穿孔和电缆通孔的处理方法。

最后，还应着重考虑输入和输出电源以及其他电缆的滤波问题。

二、电磁屏蔽屏蔽主要运用各种导电材料，制造成各种壳体并与大地连接，以切断通过空间的静电耦合、感应耦合或交变电磁场耦合形成的电磁噪声传播途径，隔离主要运用继电器、隔离变压器或光电隔离器等器件来切断电磁噪声以传导形式的传播途径，其特点是将两部分电路的地线系统分隔开来，切断通过阻抗进行耦合的可能。

屏蔽体的有效性用屏蔽效能（SE）来表示（如图9-5所示），屏蔽效能的定义为：电磁屏蔽效能与场强衰减的关系如表9-1所列。

基于CST软件的PCB板电磁兼容仿真技术研究一、本文概述随着电子技术的飞速发展，电子设备在日常生活中的应用越来越广泛，从家用电器到通信设备，再到航空航天设备，电子设备无处不在。

然而，随着电子设备数量的增加，电磁兼容性问题也日益凸显。

电磁兼容性（EMC）是指设备或系统在共同的电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

在电子设备的设计和制造过程中，电磁兼容性的分析和优化至关重要。

本文主要研究基于CST软件的PCB板电磁兼容仿真技术。

CST是一款强大的电磁仿真软件，广泛应用于电磁场分析、电磁兼容性分析、天线设计等领域。

本文首先介绍了电磁兼容性的基本概念和重要性，然后详细阐述了CST软件的基本原理和功能特点，接着重点探讨了使用CST软件进行PCB板电磁兼容仿真的方法和流程，包括模型建立、仿真设置、结果分析等步骤。

本文旨在通过深入研究基于CST软件的PCB板电磁兼容仿真技术，为电子设备的设计和制造提供一种有效的电磁兼容性分析和优化方法。

本文也期望通过分享实际案例和经验，为同行提供参考和借鉴，共同推动电磁兼容仿真技术的发展。

二、CST软件介绍CST（Computer Simulation Technology）是一款广泛应用的电磁场仿真软件，被工程师和研究人员用于模拟和分析各种电磁兼容性问题。

CST软件具有高度的集成性和灵活性，可以精确地模拟从低频到高频，从直流到微波的电磁现象。

该软件提供了丰富的工具和算法，可以模拟复杂的电磁环境和设备，预测和优化产品的电磁兼容性。

CST软件的主要特点包括其强大的求解器，支持多种电磁场求解方法，如时域有限差分法（FDTD）、频域有限积分法（FIT）等。

这些求解器可以适应不同的仿真需求，从简单的电路分析到复杂的三维电磁场模拟。

CST软件还具有强大的后处理功能，可以将仿真结果以直观的方式呈现出来，帮助用户更好地理解和分析电磁兼容性问题。

在PCB板电磁兼容仿真方面，CST软件提供了专业的PCB板模块，可以模拟和分析PCB板上的电磁场分布、信号传输和干扰等问题。

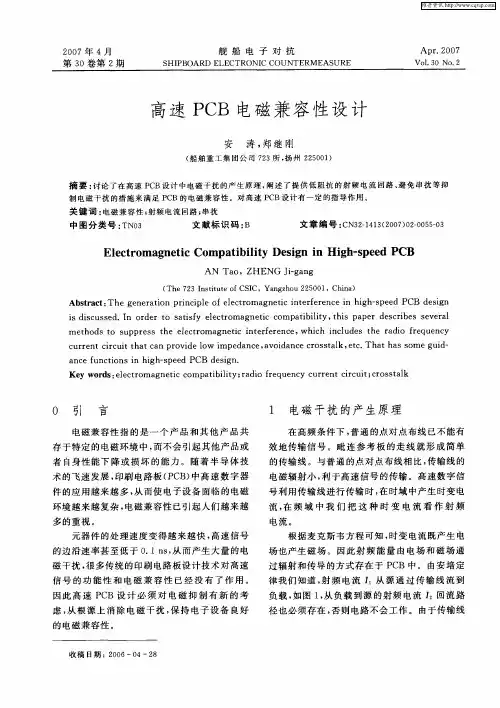

PCB的板级电磁兼容问题一、（芯片）（集成电路）现状现阶段，（电子）系统正向高速化和高密度化飞跃发展。

在电子系统的设计过程中，系统的体积越来越小，IC引脚（in（te）grated circuit,集成电路）却越来越多，因此（PCB）（Printed Circuit Board,印制电路板）上的元件与布线越来越密集；与此同时，（信号）的（时钟）频率越来越大，并且信号上升沿越来越陡峭。

这些因素都导致了电磁环境的日益复杂，设备之间以及设备内部因互感和互容引发的种种（电磁兼容）问题已不容忽视。

这一问题在现今的强辐射源与高功率（微波）系统中也显得日益突出。

如在某高功率微波系统中，需要在限定的体积和尺寸下，采用（FPGA）芯片实现对多路（电机）的并行控制，就需要设计高速高密度的PCB。

本文就研究该情况下PCB的板级电磁兼容问题，主要包括信号完整性（Signal Integrity, SI）和（电源）完整性（PowerIntegrity，PD问题。

二、信号完整性及电源完整性问题信号完整性概括地说，是指信号在信号线上传输质量的好坏。

在（数字电路）中，体现在信号能在电路中能以正确的电压、带宽和时序做出响应。

若在PCB中，信号可以以正确的电压大小、带宽和时序都到达接收端，就能说明该PCB具有较好的信号完整性。

如果不能，则说明PCB中岀现了严重的信号完整性问题。

在高速高密度的数字电路中，信号完整性问题大致表现在一下几个方面：振铃、过冲、欠冲和时延等。

为了正确读取数据并对数据进行处理，数据在集成电路中需要在时钟边沿的前后处于稳定状态。

这个时间段内，如果信号不稳定或者发生状态的改变，集成电路就可能误判甚至发生丢失部分数据的情况，影响信号的正常传输。

如图1所示，若岀现振铃、上冲或下冲等信号完整性问题，就会影响数据的正常传输，从而影响PCB的正常工作，也可以从眼图直观判断信号传输的好坏，如图2图1PCB中信号完整性问题的表现图2 表征信号完整性问题的眼图信号完整性问题既会导致信号明显的失真和时序混乱，也会造成数据的错误，从而造成系统出错甚至瘫痪。

PCB电磁兼容设计随着计算机技术与电子技术的不断进步，电子产品的应用越来越广泛。

而电子产品的高频信号、数字信号、模拟信号等，都会产生电磁辐射和电磁干扰，这些干扰会对周围的电子设备产生影响。

因此，为确保电子产品的正常工作，必须进行电磁兼容性设计。

本文将介绍 PCB电磁兼容设计的相关内容。

一、电磁兼容设计的重要性当今社会中，众多电子设备之间相互影响，并产生各种互相干扰的现象。

若不进行电磁兼容性设计，电子产品之间的相互干扰就会不断加剧。

此外，还会导致电子产品的性能下降，寿命缩短，或者干脆无法使用。

因此，电磁兼容设计变得至关重要。

二、电磁兼容设计的基本原则（一）信号屏蔽对于高频信号、模拟信号和数字信号，我们可以通过信号屏蔽来降低电磁辐射和电磁干扰。

在 PCB设计中，我们可以选用屏蔽罩、屏蔽固定件、屏蔽膜等材料，将原本散发的信号封闭在内部，从而实现信号屏蔽的效果。

（二）减少反射PCB板内部导线上，如果出现反射问题，会带来不良的影响，并造成信号丢失。

为了解决此问题，我们可以使用阻抗匹配的方法，将信号完全传递到下一个接收器或驱动器上。

（三）尽量减少 PCB板上的环路在 PCB设计中，我们应尽可能减少 PCB板上的布线环路。

环路会使电磁波形成闭合回路，从而导致电磁场的集中，并增强电磁场的辐射。

三、电磁兼容设计的具体操作方法以下将介绍 PCB电磁兼容设计的具体操作方法：（一）分离电源与信号地将电源与信号地分开，可以减少电池或其他电源的电流干扰，并降低 PCB板上的环路。

（二）注重布线布线对电磁兼容性极其重要。

我们应尽可能减少线路的长度，缩小信号之间的距离，以及使敏感线距离参考地面、机壳等金属不发生贴近。

如果需要引出较长的信号线路，选用均布阻抗线路是个不错的选择。

（三）选择适当的 PCB材料PCB制造材料也是影响电磁兼容的重要因素。

选用合适的 PCB 材料，可以提高电路板的电磁兼容性能。

（四）验证实验视频学习这个过程需要准备的：1、第一部分学习视频资源（拍摄的U 视频） 2、第二部分学习视频资源（教师的课程）3、第一部分检测视频资源（学生自己拍摄的）4、第二部分检测视频资源（教师自行准备）在进行 PCB电磁兼容性设计后，为了验证其效果是否合格，我们可以进行验证实验。

pcb设计emc注意事项
在进行PCB设计时，EMC(电磁兼容性)是需要重点考虑的问题之一。

以下是几点需要注意的事项：
1.布局设计
将高频电路和低频电路分开布局，避免相互干扰。

在布局过程中，还需要考虑信号路径和电源路径的彼此穿插和交叉干扰问题，需要采用合适的屏蔽和滤波措施。

2.地面规划
地面的规划也是一项非常重要的任务。

在布局设计时，需要特别注意地面的分割和电路板上各个区域的接地方式。

需要保证地面的高频和低频信号分离，并且各个区域的接地点要保证电势的一致性。

3.EMI滤波
在电路设计中，需要考虑到各种可能的EMI源和接收器，因此需要在电路中加入滤波器，减少EMI的干扰。

4.防静电
防止静电的积累和放电也是非常重要的。

需要采用合适的防静电措施，如接地、静电屏蔽和加装放电电路等。

5.测试和认证
在电路设计完成后，需要进行EMI测试和认证。

需要按照相关标准进行测试，并逐步修正和优化电路的设计。

总之，EMC是电路设计中非常重要的一个环节，需要在设计的每一个环节上都考虑到EMC的问题。

只有合理的布局设计、地面规划、
EMI滤波、防静电措施以及测试和认证，才能保证电路的稳定性和可靠性。

PCB主板设计中电磁兼容性问题的分析与解决随着电子产品市场的不断扩大，电子产品的开发设计也变得越来越重要。

而在电子产品开发设计中，PCB主板设计就成为了一个关键领域。

在PCB主板设计中，电磁兼容性问题是一个非常重要的问题。

在本文中，将会对PCB主板设计中电磁兼容性问题进行分析与解决。

一、电磁兼容性问题的定义电磁兼容性问题简称EMC，是指电子系统在正常工作状态下，不发生对其他电子设备的干扰，也不被其他电子设备所干扰的能力。

在PCB主板设计中，由于电路板内部存在各种信号线和电源线，它们之间的电流和电压的交互作用，如果不妥善地处理，就很容易产生电磁干扰，从而影响到系统的正常工作。

因此，在PCB主板设计中，处理好电磁兼容性问题是非常重要的。

二、影响电磁兼容性的因素1. 线路板设计线路板设计对电磁兼容性的影响非常大，因为线路板是整个电子系统的支撑平台，其设计质量直接关系到整个系统的性能和稳定性。

在线路板设计中，应该避免长直线，因为长直线会成为天线，会收到外界电磁干扰的影响。

在线路板设计中，应该尽可能地使用折线来代替直线，从而减少线路板的天线效应。

2. 接地问题接地是影响电磁干扰的一个重要因素。

良好的接地设计可以减少电磁干扰。

在PCB主板设计中，应该采用单点接地原则，将所有引脚和电源进行连接，避免形成地回路。

3. 外壳设计外壳控制着电磁辐射的发射和扩散方向，并且对于外界信号的抑制也有一定的作用。

在PCB主板设计中，应该使用金属外壳来封装PCB板，以减少PCB板对外部电磁辐射的影响。

同时，应该在外壳上设置过滤器，以防止电磁波侵入外壳，从而对系统造成影响。

三、电磁兼容性问题的解决1. PCB设计在PCB设计中，应该尽可能采用层板设计，从而减少各信号线的相互干扰，同时将电源和地线进行层间交错设置，从而减少电流回路的大小和天线效应。

此外，在PCB设计时还应该合理布局各个器件，减少无用电流的流动，从而减少电磁干扰。

2. 选择合适的元件在PCB主板设计中，使用合适的元件也是非常重要的。

印制电路板的设计及电磁兼容问题发布时间：2022-11-11T08:08:12.564Z 来源：《新型城镇化》2022年21期作者：徐宇翔[导读] 电磁兼容是指电气系统、电子设备装置在预定的安全界限和电磁环境内，设计的性能工作水平不会因电磁感染而导致功能降级。

中国电子科技集团公司第33研究所山西太原 030006摘要：随着电子技术的迅速发展，各类电子产品的种类和数量不断增多，功能也越来越齐全，印制电路板（PCB）的集成度也逐渐提高，凸显出了电磁兼容性的问题，要想让电子电路运行达到最佳效果，对电磁兼容设计进行深入考虑十分必要。

本文基于上述背景，对PCB板的电磁兼容设计进行了研究，希望能为设计人员提供借鉴。

关键词：印制电路板；电磁兼容；设计电磁兼容是指电气系统、电子设备装置在预定的安全界限和电磁环境内，设计的性能工作水平不会因电磁感染而导致功能降级。

即要求在同一电磁环境下，各种电路设备和电子系统均能顺利运行但又不相互干扰，保持良好的兼容状态。

目前PCB板广泛应用于各类电子设备和系统的装配中，若设计不当会对兼容的可靠性造成影响，因此对电磁兼容性进行设计，保证PCB板的稳定兼容是整个电路系统设计的核心环节。

1 印制电路板印制电路板（PCB）易于制造，性能可靠，价格便宜，因此广泛地应用于各种电子设备中。

近年来，随着电子技术的发展，印制电路板上微处理器和逻辑电路中的（时钟）速率越来越快，信号的上升/下降时间越来越短，同时，板上器件密度和布线密度不断增加，印制电路板的电磁兼容问题变得日益突出。

从电磁兼容层面分析印制电路板，要考虑3个基本问题：保证信号在板上可靠地传输，确保信号的完整性；抑制电磁干扰的传播；加强防护，防止因为抗扰度不足引起灵敏度故障。

对于相对低频的信号（信号的频谱上限为100 MHz），通常可以不考虑上述的问题。

印制电路板上的印制线通常可以用微带线或带状线模型来模拟。

微带线模型由介质基片一边的导体带和基片另一边的金属接地板构成，它可用来模拟PCB表面层的印制导线。

PCB板中的EMC设计指南和整改方法EMC(电磁兼容性)设计是在PCB(印刷电路板)设计中至关重要的一环。

它确保电子设备在电磁环境中正常运行，同时不产生对其他设备或系统的电磁干扰。

为了实现良好的EMC设计，下面将介绍一些EMC设计指南和可能的整改方法。

EMC设计指南：1.良好的地线设计：地线是EMC设计的基础。

一个良好设计的地线系统可以有效降低电磁干扰。

地线应该尽量厚实，形成一个低阻抗的路径，以便将电流引导回源。

此外，地线的布局应符合电磁场传播的方向，避免出现回路共振。

2.分隔信号和电源线：为了避免信号引起电源线的干扰，应尽量将它们分隔布线。

如果信号和电源线必须穿越，那么应尽可能以垂直或交叉的方式进行布线。

3.组件布局：EMC设计中组件的布局也是重要的。

应将发射较强电磁干扰的组件(如高频放大器、开关电源等)远离敏感组件。

此外，应避免长线或环路，以减少电磁辐射。

4.屏蔽处理：对于发射强电磁干扰的组件或系统，可以采用屏蔽措施，如使用金属外壳或屏蔽盖。

屏蔽材料应选择导电性好的材料，并确保屏蔽与地线连接良好。

5.使用滤波器：滤波器可用于限制高频信号的传输，从而减少辐射和传导干扰。

在PCB设计中，可以使用滤波器对输入和输出信号进行滤波，尤其是在高速信号传输或高频噪声环境中。

整改方法：1.优化地线布局：如果发现地线布局存在问题，应重新考虑地线的布局方式。

可以通过增加地线的宽度和长度，减少电磁干扰。

2.重新布线：如果信号和电源线布线混在一起，可以尝试重新布线，将它们分隔开来。

这有助于减少信号对电源线的干扰。

3.添加衰减材料：如果存在辐射干扰，可以在关键区域添加衰减材料，如吸波材料或铁氧体材料。

这些材料可以吸收电磁辐射，并减少传导干扰。

4.优化组件布局：如果发现组件之间存在辐射干扰，可以尝试调整它们的位置。

将辐射干扰较大的组件远离敏感组件，减少电磁干扰的影响。

5.重新选择元件：如果一些元件的辐射干扰太大，可以尝试重新选择辐射干扰较小的元件。

PCB电磁兼容性设计发表时间：2018-10-29T18:58:57.977Z 来源：《防护工程》2018年第19期作者：冯尚华[导读] 随着电子技术的飞速发展，PCB的密度越来越高，PCB设计的好坏对抗干扰能力影响很大广东志高暖通设备股份有限公司摘要：随着电子技术的飞速发展，PCB的密度越来越高，PCB设计的好坏对抗干扰能力影响很大。

因此，在进行PCB设计时，必须遵守PCB设计的一般原则，并应符合抗干扰设计的要求。

印刷电路板 (PCB)的抗干扰能力是衡量 PCB 设计质量的重要指标之一，而采用电磁兼容性的设计方法可以极大地提高 PCB 的抗干扰能力。

本文介绍了电磁兼容，简述了PCB干扰分类，分析了PCB电磁兼容性设计、具体措施及注意事项。

关键词：PCB ；电磁抗干扰；电磁兼容性设计引言在电子产品高速发展的今天，各设备所处的电磁环境也变得极为复杂，产品通过电场、磁场相互干扰的问题也越发严重，因此不论是军用电子产品还是民用电子产品都对电磁兼容提出了更高的要求，多数产品已经不能仅靠机箱屏蔽等简单的方法通过专业的电磁兼容试验，满足电磁兼容性要求，这就需要加强PCB板的电磁兼容性设计来减小电子产品的干扰程度并提高质量。

一、电磁兼容电磁兼容（Electromagnetic Compatibility），即缩写为EMC。

由于电子和电气设备一般情况下都会在工作时产生电磁场而且还会受到来自外界的电磁场干扰，而电磁兼容就是关于这一方面而专门设计的，即能够使设备本身工作时产生较小的电磁场，而且还能使得外界磁场对设备的干扰程度降到最低，使得设备能够保持正常工作。

电磁兼容性(Electromagnetic Compatibility)简称为EMC。

由于电气和电子设备会产生电磁场在工作也由外部电磁干扰、电磁兼容性是特别设计的一方面,可以使设备本身正在产生一个小的电磁场,但也使外部磁场干扰设备的程度降到最低,使设备保持正常工作。

印刷电路板（PCB）的电磁兼容设计1．引言印刷电路板(PCB)是电子产品中电路元件和器件的支撑件，它提供电路元件和器件之间的电气连接，它是各种电子设备最基本的组成部分，它的性能直接关系到电子设备质量的好坏。

随着信息化社会的发展，各种电子产品经常在一起工作，它们之间的干扰越来越严重，所以，电磁兼容问题也就成为一个电子系统能否正常工作的关键。

同样，随着电于技术的发展，PCB的密度越来越高，PCB设计的好坏对电路的干扰及抗干扰能力影响很大。

要使电子电路获得最佳性能，除了元器件的选择和电路设计之外，良好的PCB布线在电磁兼容性中也是一个非常重要的因素。

既然PCB是系统的固有成分，在PCB布线中增强电磁兼容性不会给产品的最终完成带来附加费用。

但是，在印制线路板设计中，产品设计师往往只注重提高密度，减小占用空间，制作简单，或追求美观，布局均匀，忽视了线路布局对电磁兼容性的影响，使大量的信号辐射到空间形成骚扰。

一个拙劣的PCB布线能导致更多的电磁兼容问题，而不是消除这些问题。

在很多例子中，就算加上滤波器和元器件也不能解决这些问题。

到最后，不得不对整个板子重新布线。

因此，在开始时养成良好的PCB布线习惯是最省钱的办法。

一点需要注意，PCB布线没有严格的规定，也没有能覆盖所有PCB布线的专门的规则。

大多数PCB布线受限于线路板的大小和覆铜板的层数。

一些布线技术可以应用于一种电路，却不能用于另外一种，这便主要依赖于布线工程师的经验。

然而还是有一些普遍的规则存在，下面将对其进行探讨。

为了设计质量好。

造价低的PCB,应遵循以下一般原则：图1:印制板元器件布置图2．PCB上元器件布局首先，要考虑PCB尺寸大校PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。

在确定PCB尺寸后．再确定特殊元件的位置。

最后，根据电路的功能单元，对电路的全部元器件进行布局。

电子设备中数字电路。

PCB设计中应考虑的电磁兼容问题什么是电磁兼容(EMC)问题在电子设备中，不同的电路之间、设备内部、以及设备与外部环境之间都会存在电磁干扰。

电磁兼容（EMC）问题指的是电子设备在使用时出现不合格的电磁场辐射和敏感度，导致电子设备的工作受到影响，从而影响到电磁环境和设备的性能。

EMC问题主要分为两种情况：一是电磁辐射（Electromagnetic Radiation）问题，即电子设备由于各种干扰源而引起的电磁辐射。

二是电磁敏感度（Electromagnetic Sensitivity）问题，即电子设备对外部电磁场的敏感度。

PCB设计中的EMC问题在PCB设计中，作为电子设备的基础，会涉及到许多和电磁兼容相关的问题。

下面，我们将列举一些需要在PCB设计中考虑的电磁兼容问题。

1. 线路走线在PCB设计中，线路走线是非常重要的一环，需要保证线路的排布合理、减小线路长度和面积面积等。

其中，关于线路长度的设定需要结合设计中的时序和噪声容限计算，以减缓电磁辐射和电磁干扰。

2. 电源系统设计电源系统在PCB电路中起到非常重要的作用，需要结合整个电路进行优化。

首先需要保证整个电路的接地系统合理，其中最重要的是要抑制地干扰。

另外，需要对电源线路进行滤波器的设置，来过滤掉电源线路中的高频干扰，并确保低噪声、高能效的电源系统。

3. 信号连接信号连接是PCB设计中的关键，需要考虑使用恰当的信号线、电容器、阻抗匹配等，以降低电磁干扰和提高信噪比。

常用的信号连接方法有“相邻层接地”、“信号层分离”等。

4. PCB板的堆叠方式在PCB设计中，需要特别考虑到板的堆叠方式。

通常情况下，需要将高速信号层和地层尽可能靠近，并且采用严格的分区规划，以降低电磁干扰和电磁辐射的影响。

5. PCB板尺寸和形状设计PCB板的尺寸和形状也会影响到电磁兼容性的问题。

通常情况下，需要在设计时遵循以下原则：尽量采用满尺寸、正方形的PCB板，从而减小板的形变和缺陷；同时需要在板的四周设置地线和滤波电容，以降低干扰和向外辐射的电磁波。

PCB的电磁兼容设计引言在现代电子设备中，PCB（Printed Circuit Board，印刷电路板）是一个关键的组成部分。

PCB的设计直接影响电子设备的性能和可靠性，其中电磁兼容性是一个非常重要的设计考虑因素。

PCB的电磁兼容设计旨在确保电子设备在电磁环境中能够正常工作并避免电磁干扰的问题。

本文将介绍PCB设计中的电磁兼容原则和技巧。

PCB的电磁兼容设计原则为了确保PCB的电磁兼容性，设计人员应遵循以下原则：1. 路线布局布局PCB时，应尽量避免高速信号与敏感信号之间的交叉路径。

通过合理规划信号线的走向，可以减少信号之间的相互干扰。

此外，还应注意将模拟和数字信号分开布局，以防止互相干扰。

2. 接地设计良好的接地设计对于PCB的电磁兼容性至关重要。

合理布置接地层、增加接地钳子和使用分立接地域等方法可以减少信号的共模干扰和电磁辐射。

3. 单板层次分离在多层PCB设计中，通过将系统模块分布在不同的层次上可以减少相互之间的干扰。

例如，将功率模块与信号模块分开布局，可以有效减少信号的串扰和电磁辐射。

4. EMI（Electromagnetic Interference）滤波在设计中使用合适的EMI滤波器可以减少电磁干扰的问题。

EMI滤波器通常用于滤除高频电磁干扰信号，可以降低电磁辐射和对其他设备的干扰。

5. PCB材料选择PCB的电磁兼容性也与材料的选择有关。

选择具有良好电磁屏蔽性能的材料可以减少电磁辐射和对外界电磁干扰的敏感性。

PCB的电磁兼容设计技巧除了以上原则，还可以采用一些技巧来提高PCB的电磁兼容性。

1. 管理信号走线路径合理管理信号走线路径可以最大程度地减少信号之间的串扰和辐射。

高速信号应尽量避免与敏感信号交叉走线，并且应尽量减少信号线的长度。

2. 使用电磁屏蔽罩对于特别敏感的模块或电路，可以在其周围设计电磁屏蔽罩来阻隔外界电磁干扰。

电磁屏蔽罩通常用金属材料制作，并与接地层连接以提供良好的屏蔽效果。
