气动蝶阀工作原理
---------------------------------------------------------------------- 气动蝶阀的工作原理：
1、蝶阀是与阀柑一起旋转的圆形蝶板，具有开闭性，使动作有效的气阀主要作为截止阀使用。

另外，也可以设计为具有调节或分段阀和调节的功能。

圆盘阀在低压大中口径配管中的使用正在增加。

2、蝶阀由结构简单、体积小、重量轻、数量少的零件组成。

另外，只需旋转90，即可快速开闭，操作简单，同时该电动阀具有良好的流体控制特性。

蝶阀处于全开位置时，蝶板厚度是介质在阀芯中流动时的单一阻力，因此是通过该阀而产生的压力降。

3、因为小，所以流量控制特性好。

有蝶阀的弹密封和金属密封两种密封类型。

弹性密封阀门、密封环可以嵌入阀体，也可以安装在蝶板的周边。

如果要求蝶阀作为流量控制使用，主要是正确选择阀的尺寸和类型。

气动蝶阀的结构原理特别适用于大口径阀门的制作。

不仅广泛用于石油、
天然气、化工、水处理等一般工业，还用于火力发电厂的冷却水系统。

气动蝶阀工作原理
气动蝶阀是一种常见的控制阀门，它通过气源驱动来打开或关闭流体通道。

其工作原理主要包括以下几个步骤：
1. 进行气源供应：气动蝶阀的气源一般通过压缩空气来提供。

气源接口连接到阀门上，通过气源供应系统提供压缩空气。

2. 控制信号传递：气动蝶阀通过接收控制信号来实现开启或关闭。

控制信号可以是电气信号，也可以是气压信号，如4-
20mA电流信号或3-15psi气压信号。

3. 利用气压传动：当接收到控制信号后，气动蝶阀内部的气动执行机构将信号转化为气压信号。

气压信号根据大小决定阀门的开度。

4. 驱动阀盘运动：气压信号作用下，气动蝶阀中的驱动器会推动阀盘打开或关闭。

当气压信号为最大值时，阀门完全打开；当气压信号为最小值或没有信号时，阀门完全关闭。

5. 调节流量：根据控制信号的变化，气动蝶阀可以调节阀盘的开度，实现对流体的精确控制。

通过改变阀门的开度，可以调节流体的流量大小。

需要注意的是，气动蝶阀的控制信号传递和气压传动是其工作原理的关键步骤。

通过准确的控制信号和相应的气压，气动蝶阀能够快速、精确地实现对流体的控制和调节。

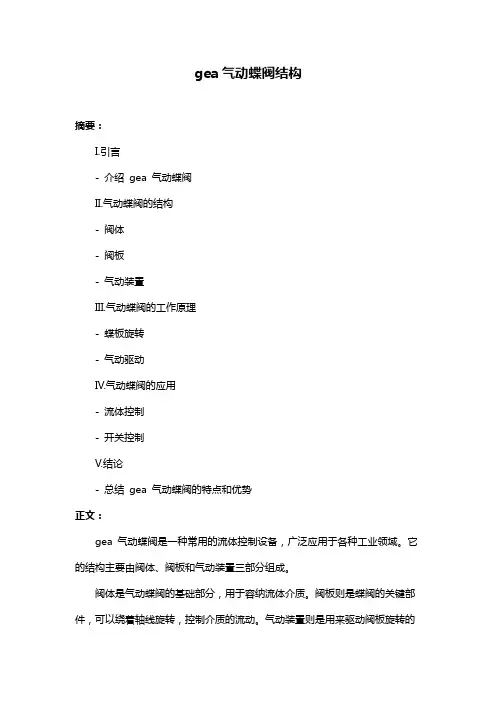

gea气动蝶阀结构
摘要：
I.引言
- 介绍gea 气动蝶阀
II.气动蝶阀的结构
- 阀体
- 阀板
- 气动装置
III.气动蝶阀的工作原理
- 蝶板旋转
- 气动驱动
IV.气动蝶阀的应用
- 流体控制
- 开关控制
V.结论
- 总结gea 气动蝶阀的特点和优势
正文：
gea 气动蝶阀是一种常用的流体控制设备，广泛应用于各种工业领域。

它的结构主要由阀体、阀板和气动装置三部分组成。

阀体是气动蝶阀的基础部分，用于容纳流体介质。

阀板则是蝶阀的关键部件，可以绕着轴线旋转，控制介质的流动。

气动装置则是用来驱动阀板旋转的
力量来源，一般包括气缸、转动连接臂和转轴等部件。

当气动装置接收到气信号时，会驱动阀板旋转，从而改变介质的流通路径。

气动蝶阀的工作原理非常简单，但是其开关速度快，控制精度高，因此在工业生产中具有广泛的应用。

gea 气动蝶阀不仅可以实现流体的开关控制，也可以实现流量的调节。

在实际应用中，可以根据需要选择不同类型的气动蝶阀，以满足不同的使用要求。

气动蝶阀的工作原理
气动蝶阀的工作原理如下：
1. 控制气源：气动蝶阀通过气源提供的气压来控制阀门的开启和关闭。

气源通常由压缩空气系统提供。

2. 操作机构：气动蝶阀的操作机构通常由气动驱动装置和阀盘组成。

气动驱动装置包括气动执行器和气缸，它们负责根据气源信号控制阀盘的位置。

3. 阀盘控制：气动蝶阀的阀盘位于阀体内，通过旋转开启或关闭流体通道。

阀盘通常由金属制成，具有强度和耐腐蚀性能。

4. 连接和密封：气动蝶阀具有法兰连接或螺纹连接，在连接时需要确保密封性能。

阀体和阀盘之间的接触面通常使用密封圈或密封条进行密封，以防止泄漏。

5. 控制信号：气动蝶阀接收来自控制系统的信号，通过气动驱动装置将阀盘移动到相应的位置，从而控制流体的流量或截断流体的流动。

综上所述，气动蝶阀通过控制气源和操作机构来实现阀盘的开关动作，从而调节和控制流体介质的流量和流向。

对夹式气动蝶阀的工作原理
对夹式气动蝶阀，也称作夹紧气动蝶阀，是按照气动操作原理，采用国际标准的二位四通或三位六通流体形态的气动蝶阀。

这一种阀门的名字也称为夹紧式蝶阀，因为其设计具有夹紧式核心，没有特殊锥形结构，因此在夹紧安装时不会出现磨损现象。

对夹式气动蝶阀的工作原理是将介质通过气动活塞驱动蝶片移动而实现开启和关闭控制。

它主要通过弹簧和气动活塞实现蝶片的切断和释放，以达到开启和关闭的目的。

当介质通过气压驱动活塞推动蝶片移动时，蝶片侧腔的气压值会随之变化，从而产生一种升力，把蝶片由开启到关闭的过程实现，当蝶片的气压值达到一定时，弹簧就会打开蝶片，使阀体彻底分离，关闭阀门，蝶片返回原位，阀体封闭，实现完全关闭。

此外，当气压发生变化时，蝶片也会发生抖动，从而影响系统的正常工作。

为了解决该问题，需要调节气动活塞的动态响应，用弹簧将动态响应缓慢。

如此一来，即使气压发生变化，蝶片也不会抖动，系统就能正常工作。

对夹式气动蝶阀具有许多优点，比如它的开关迅速，可靠性高，使用寿命长、内部耗损小，便于维护和使用，可以有效地控制介质，消除温度降低和通过阀门的气泡，改变流量，极大地提高运行稳定性，能够节省空间和经济高效。

气动蝶阀的工作原理气动蝶阀是一种通过气动装置控制阀门开关的阀门。

它适用于气体、蒸汽、液体等介质的控制，具有结构简单、启闭快速、流阻小等优点。

下面将详细介绍气动蝶阀的工作原理。

气动蝶阀主要由阀体、阀盘、蝶轴、密封圈、传动装置等组成。

其工作原理如下：第一步：气源通过气控装置输入到气缸中，通过气缸控制杆的运动来驱动阀盘的旋转。

气缸一般采用双作用气缸，即气源可以在气缸两端进行进、退气的控制。

第二步：当气缸的进气孔与气源相连时，气源的压力使气缸的活塞向外运动，将阀盘旋转到开启状态。

同时，通过传动装置使阀杆和阀盘连接，确保阀盘的旋转。

第三步：当气缸的进气孔与气源切断时，气缸内的压力减小，此时气缸的弹簧力推动活塞向内运动，使阀盘旋转到关闭位置。

阀盘在关闭位置时，通过密封圈确保介质的密封性。

第四步：通过气控装置对气缸进行进、退气的控制，可以实现反向开闭操作。

当气缸的退气孔与气源相连时，气缸的活塞向内运动，将阀盘旋转到开启状态。

而当气缸的进气孔与气源相连时，气缸的活塞向外运动，将阀盘旋转到关闭状态。

需要注意的是，气动蝶阀的传动装置可以采用气动蝶标装置或气动活塞杆装置。

前者通过气缸和连接杆控制阀盘的旋转，后者则是通过气缸将活塞推动阀盘旋转。

两种装置均利用气源进行驱动，实现了阀盘的旋转。

总结起来，气动蝶阀的工作原理是通过气源驱动气缸，通过气缸控制杆的运动来驱动阀盘的旋转，实现阀门的开启和关闭。

气缸通过进气和退气的控制，可实现阀盘的正反向旋转。

气动蝶阀的工作过程中，通过密封圈，确保介质的密封性。

这种工作原理使得气动蝶阀具有启闭快速、结构简单、流阻小等优点，广泛应用于工业领域中对介质流量进行调节和控制的场合。

电磁气动蝶阀工作原理
电磁气动蝶阀是一种常用的控制阀门，利用电磁阀和气动执行机构实现对流体流量的调节。

它的工作原理是通过控制电磁阀的开关状态来控制气动执行机构的动作，从而实现对蝶板的开启和关闭。

电磁气动蝶阀由电磁阀、气动执行机构和蝶板组成。

当电磁阀通电时，电磁线圈产生磁场，使阀芯吸合，导通气源和气动执行机构之间的通道。

气源通过通道进入气动执行机构，并推动活塞或齿轮机构，使蝶板开启或关闭。

当电磁阀断电时，阀芯弹簧使阀芯复位，封堵气源通道，气动执行机构停止工作。

电磁气动蝶阀的工作过程如下：首先，当电磁阀通电时，通过电磁线圈产生的磁场使阀芯吸合，导通气源和气动执行机构之间的通道。

气源通过通道进入气动执行机构，推动活塞或齿轮机构，使蝶板开启。

当蝶板达到所需开度时，电磁阀停止通电，阀芯弹簧使阀芯复位，封堵气源通道，气动执行机构停止工作，蝶板保持在所设定的开度。

当需要调节流量时，再次通电或断电，重复上述过程，实现对蝶板开度的调节。

电磁气动蝶阀的工作原理可以简单描述为：通过电磁阀控制气源的通断，进而控制气动执行机构的工作，从而实现对蝶板的开启和关闭。

其优点是结构简单，响应速度快，调节精度高，适用于控制各种流体介质的流量。

同时，电磁气动蝶阀具有良好的密封性能和可
靠的工作性能，广泛应用于化工、石油、电力、冶金等行业的流量调节控制系统中。

总结起来，电磁气动蝶阀是一种基于电磁阀和气动执行机构的控制阀门，通过控制电磁阀的开关状态来控制气动执行机构的动作，从而实现对蝶板的开启和关闭。

其工作原理简单明了，具有良好的调节精度和可靠性，广泛应用于各个行业的流量调节控制系统中。

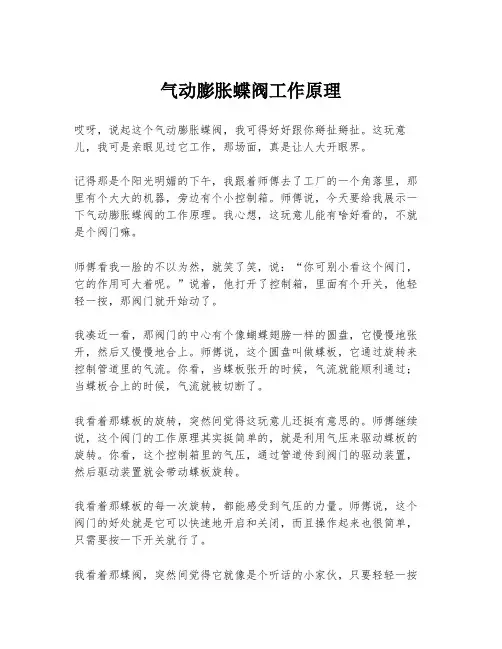

气动膨胀蝶阀工作原理哎呀，说起这个气动膨胀蝶阀，我可得好好跟你掰扯掰扯。
