气动阀门工作原理,及其安装与使用

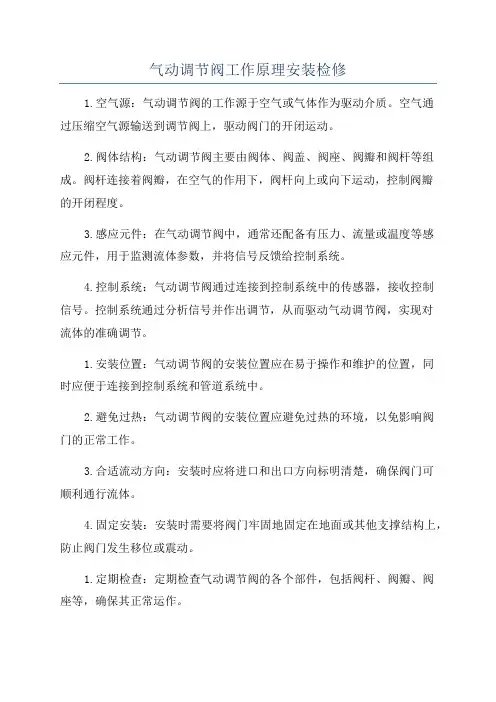

气动调节阀工作原理安装检修1.空气源：气动调节阀的工作源于空气或气体作为驱动介质。

空气通过压缩空气源输送到调节阀上，驱动阀门的开闭运动。

2.阀体结构：气动调节阀主要由阀体、阀盖、阀座、阀瓣和阀杆等组成。

阀杆连接着阀瓣，在空气的作用下，阀杆向上或向下运动，控制阀瓣的开闭程度。

3.感应元件：在气动调节阀中，通常还配备有压力、流量或温度等感应元件，用于监测流体参数，并将信号反馈给控制系统。

4.控制系统：气动调节阀通过连接到控制系统中的传感器，接收控制信号。

控制系统通过分析信号并作出调节，从而驱动气动调节阀，实现对流体的准确调节。

1.安装位置：气动调节阀的安装位置应在易于操作和维护的位置，同时应便于连接到控制系统和管道系统中。

2.避免过热：气动调节阀的安装位置应避免过热的环境，以免影响阀门的正常工作。

3.合适流动方向：安装时应将进口和出口方向标明清楚，确保阀门可顺利通行流体。

4.固定安装：安装时需要将阀门牢固地固定在地面或其他支撑结构上，防止阀门发生移位或震动。

1.定期检查：定期检查气动调节阀的各个部件，包括阀杆、阀瓣、阀座等，确保其正常运作。

2.清洁维护：定期对气动调节阀进行清洁维护，清除阀座和阀瓣上的杂质，保持阀门的灵活性和密封性。

3.防止泄漏：监测气动调节阀的泄漏情况，特别是阀座和阀瓣之间的泄漏，及时修复或更换损坏部件。

4.动作检验：定期对气动调节阀的动作进行检验，确保阀门开闭动作的准确和流体调节功能的正常。

总之，气动调节阀在工业自动化控制系统中起着重要的作用。

在使用和维护过程中，要注意其安装位置、工作原理和检修要点，以保证阀门的正常运行和流体参数的准确调节。

气动阀门工作原理气动阀门是一种广泛应用于工业领域的控制装置，其工作原理主要是通过气压信号驱动阀门的开关。

本文将从气动阀门的结构、工作原理、应用场景等方面进行详细介绍。

一、气动阀门的结构气动阀门主要由阀体、阀芯、弹簧、密封件、驱动气缸、气源接口等组成。

阀体是气动阀门的主体部分，一般采用铸铁、铸钢、不锈钢、铜合金等材料制成。

阀芯是控制阀门开关的关键部件，其材料一般为不锈钢、铜合金等。

弹簧则用于控制阀芯的关闭，其紧度不同会影响阀门的开启和关闭程度。

密封件则用于防止介质泄漏，一般采用橡胶、聚四氟乙烯等材料制成。

驱动气缸是气动阀门的核心部件，其内部有气体进出口，通过气源接口与气源相连，将气压信号转化为机械运动，从而控制阀门的开关。

二、气动阀门的工作原理气动阀门的工作原理主要是通过气压信号驱动阀门的开关。

当气源接口输入气压信号时，驱动气缸内部的气体受到压力作用，从而推动阀芯运动，控制阀门的开启和关闭。

具体来说，气动阀门的工作可以分为以下几个步骤：1. 气源接口输入气压信号，驱动气缸内部气体受到压力作用，从而推动阀芯向开启方向运动。

2. 当阀芯运动到一定位置时，密封件与阀座相贴合，阀门开始开启。

3. 当气源接口停止输入气压信号时，驱动气缸内部气体失去压力，阀芯由弹簧推回，密封件与阀座分离，阀门开始关闭。

4. 当阀芯运动到一定位置时，密封件与阀座相贴合，阀门完全关闭。

三、气动阀门的应用场景气动阀门广泛应用于各种工业领域中，例如化工、石油、天然气、冶金、电力、制药等行业。

其主要应用场景包括以下几个方面：1. 控制介质流量气动阀门可以通过控制阀门的开启和关闭来控制介质的流量，从而达到调节流量的目的。

例如在石油、化工等行业中，气动阀门被广泛应用于输送介质、调节压力等方面。

2. 控制介质压力气动阀门可以通过控制阀门的开启和关闭来控制介质的压力，从而达到调节压力的目的。

例如在天然气、石油等行业中，气动阀门被广泛应用于控制管道压力、防止管道爆炸等方面。

气动调节阀的工作原理及安装原则和常见故障处理
气动调节阀是一种通过气动装置控制阀芯位置以调节介质流量的阀门。

其工作原理可简述为：当气动装置施加的气动信号改变时，气动调节阀内
的阀芯位置也会相应改变。

阀芯的位置调节会改变阀门的开度，从而改变
介质流量的大小。

1.安装方向正确：按照标志箭头指示，将气动调节阀的进口和出口方
向正确接通。

2.阀门与管道间连接合适：为了保证介质的流畅，阀门与管道间的连
接必须密封可靠，无泄漏现象。

3.阀门位置合理：气动调节阀应安装在易于操作和维修的位置，同时，阀门位置还应考虑介质流动方向，以保证流体的正常流通。

常见的气动调节阀故障处理方法有：
1.阀门卡涩：这可能是由于堵塞或腐蚀导致的，可以通过清洗或更换
阀芯来解决。

2.泄漏：气动调节阀的泄漏问题常见于阀芯密封不良或密封圈老化破损，可以尝试更换阀芯和密封圈。

3.阀门堵塞：阀门内部可能会有异物或堵塞物，可以拆卸阀门进行清
洗或维修。

4.阀芯漏气：如果阀芯孔径过大或密封不良，可能会出现阀芯漏气现象，可以进行阀芯的更换或修复。

5.阀门不稳定：阀门的稳定性可能会受到气动装置的影响，可以检查
和调整气动装置来解决阀门的不稳定问题。

总之，气动调节阀的工作原理是通过气动装置控制阀芯位置来调节介质流量，其安装原则主要包括方向正确、连接合适和位置合理。

常见的故障处理方法包括阀门卡涩、泄漏、阀门堵塞、阀芯漏气和阀门不稳定等。

气动阀的工作原理
气动阀的工作原理是通过气动执行器将气动信号转换为机械运动，从而实现对流体介质的控制。

具体工作原理如下：
1. 气动信号传递：气动信号由控制系统产生，并通过气源将压缩空气送入气动执行器。

2. 转换运动：在气动执行器内部，压缩空气进入气缸，推动活塞运动。

活塞连接着阀芯，当活塞运动时，阀芯也跟随移动。

3. 阀孔控制：当阀芯移动时，它可以与阀体上的阀孔进行连通或断开操作。

连通时，阀芯与阀孔对齐，流体介质可以通过；断开时，阀芯与阀孔不对齐，流体介质无法通过。

4. 流体控制：通过控制气压信号的变化，可以控制活塞位置和阀芯与阀孔的对应关系，从而实现对流体介质的控制。

比如，若阀芯与阀孔连通，则流体可以顺利通过；若阀芯与阀孔断开，则流体无法通过。

5. 控制策略：气动阀根据实际需求，通过控制系统发送不同的气压信号，实现对阀芯位置的调节，从而达到控制流体介质的目的。

通过以上工作原理，气动阀可以在工业自动化控制及流体控制系统中起到重要的作用，广泛应用于各种流体介质的控制领域。

气动阀门该怎么安装与使用气动阀门广泛应用于各种领域，例如化工、石油、冶金、纺织等等。

它的安装和使用是特别紧要的，本文将讨论气动阀门的安装和使用以及一些相关的注意事项。

气动阀门的安装确定阀门的安装位置在安装气动阀门之前，我们需要确定阀门的安装位置。

这个位置应当便于操作和维护和修理，并且应当阔别振动和冲击。

在选定位置后，需要对管道进行切割和钻孔。

安装气动阀门和附件在安装气动阀门之前，我们需要先准备好全部的附件和管道。

这些附件包括管道法兰、蝶阀、管道支架、橡胶垫片等。

安装气动阀门时，需要先把法兰连接好，然后再将气动阀门安装到法兰上。

紧固螺丝时，要注意气力的大小，以免捏坏橡胶垫片。

安装气源管路在气动阀门安装完成后，需要安装气源管路。

需要切断气源管路并将气源接口连接到气动阀门上。

在连接的过程中，需要使用特定的密封垫片以确保气体不会泄漏。

连接掌控线路安装完气动阀门和气源管路后，需要将掌控线路连接起来。

在连接过程中，需要确保掌控线路的接口正确连接，以防止电路短路或损坏设备。

气动阀门的使用操作气动阀门气动阀门的操作需要通过掌控器进行，可以使用手动掌控器或自动掌控器进行掌控。

手动掌控器操作简单便利，但自动掌控器可以更精准地掌控气动阀门的开关以实现更高质量的操作。

维护气动阀门气动阀门需要定期维护以确保其正常运行。

维护包括清洁、润滑、更换密封件等操作。

在清洁和润滑操作时，需要使用适当的润滑剂和清洁剂。

注意事项在使用气动阀门时需要注意以下几点：•操作前需要检查管路，确保其完整性和正常运行；•气动阀门应被保持清洁，避开灰尘和杂物进入；•在操作气动阀门前应先减小管路的压力；•气动阀门应避开长时间开启；•操作时需要依据实际需求进行合理掌控。

结论安装和使用气动阀门需要我们注意很多细节，但只有做到细致认真才能确保气动阀门的正常运行。

希望通过本文的介绍，大家可以更好地了解气动阀门的安装和使用过程。

气动阀原理和操作介绍气动阀是一种利用气动作动机械波动产生的力来控制流体介质流动方向、流量、压力和其他参数的控制阀门。

气动阀是工业自动化系统中重要的执行元件，广泛应用于石化、电力、冶金、造纸、制药、食品、环保等领域。

气动阀的工作原理是通过空气压力作用在气动阀的执行机构上，驱动阀芯或阀板进行位移，从而改变阀门的开启度，控制流体的流动。

气动阀无需电源供给，具有快速开闭、可靠性高、操作灵活等优点。

气动阀的操作可以分为手动操作和自动操作两种形式。

手动操作是通过手动装置如手轮、手柄等来开闭阀门。

自动操作则是通过气动元件如气动开关、电磁阀等与气动阀联动，实现远程控制。

气动阀的开启与关闭通过执行机构的运动来实现。

常见的气动执行机构有薄膜式执行机构、活塞式执行机构和齿轮齿条式执行机构。

1.薄膜式执行机构：薄膜式执行机构由弹性材料制成的薄膜组成，通过压缩或膨胀实现阀芯的运动。

它具有结构简单、体积小、重量轻、响应速度快等特点。

2.活塞式执行机构：活塞式执行机构是通过气缸内的活塞与阀芯相连，通过压缩空气的作用使活塞产生运动，从而驱动阀芯的运动。

活塞式执行机构常用于对严格要求定位准确度的气动阀中。

3.齿轮齿条式执行机构：齿轮齿条式执行机构是通过齿轮与齿条的相互啮合，将旋转运动转化为直线运动，从而实现阀芯的开闭。

该机构结构稳定、运动平稳、密封性好。

气动阀的关键部件是气动驱动装置。

常见的气动驱动装置有单作用气缸、双作用气缸、气动薄膜执行器等。

1.单作用气缸：单作用气缸只有一个气腔与气动源相连，通过气源的压力使气缸的活塞运动完成单向的开启或关闭操作。

当气源的压力消失时，常采取弹簧等装置使执行机构返回原位。

2.双作用气缸：双作用气缸有两个气腔与气动源相连，分别用于控制气缸的开启和关闭。

通过气源压力的增减来实现气缸的双向运动。

3.气动薄膜执行器：气动薄膜执行器是将气压转化为弹性薄膜的形变，从而使阀芯或阀板产生相应的位移。

薄膜执行器具有结构简单、密封可靠、响应速度快等特点。

气动阀门原理气动阀门是一种常用的工业控制装置，它通过气动力传递，控制流体流通或切断的开闭设备。

本文将详细介绍气动阀门的工作原理及其应用。

一、气动阀门的工作原理气动阀门的工作原理基于气动力学和控制原理，主要包括以下几个方面：1. 压缩空气供应气动阀门的工作基于空气的压缩和传输。

首先需要有一个压缩空气的供应系统，通常由气源和压缩机组成。

气源通过压缩机将大气中的空气压缩成压缩空气，然后通过管道输送到气动阀门。

2. 信号传递气动阀门通过接收控制信号来实现开启或关闭的动作。

通常使用一个控制器或自动化系统发送信号给气动阀门，信号可以是电气信号或电子信号。

传统的气动控制系统使用的是气动信号，即将压缩空气通过气管传递到气动阀门。

3. 气动传动一旦接收到控制信号，气动阀门需要将信号转化为气动力来实现开启或关闭操作。

这里通常采用气动活塞或气动电动执行器作为传动装置。

当气动力作用于阀门上时，阀门将改变其位置，从而实现流体的流通或切断。

4. 阀门结构和操作气动阀门的结构和操作方式各异，常见的有截止阀、调节阀、蝶阀、球阀和电磁阀等。

不同类型的气动阀门具有不同的结构特点和操作原理。

例如，截止阀通过滑动阀芯与阀座之间的密封面来控制介质流通；调节阀通过改变阀芯或阀座的相对位置，来调节流量或压力。

二、气动阀门的应用气动阀门广泛应用于工业自动化过程中，具有快速、准确、可靠的特点。

以下是一些常见的气动阀门应用场景：1. 工艺控制气动阀门可用于控制工业系统中的流体流量、压力和温度等参数。

例如，在化工生产中，气动阀门可以调节不同的介质流量，确保工艺过程的准确性和稳定性。

2. 管道切断气动阀门可以用于切断管道中的流体，以便进行维修或更换设备。

在石油和天然气行业，气动阀门被广泛应用于油气管道系统中，实现流体的切断和控制。

3. 自动化系统气动阀门是自动化控制系统的重要组成部分，可以与传感器、控制器、执行器等设备配合使用，实现工业过程的自动化控制。

气动阀门工作原理及说明气动阀门是一种利用压缩空气作为动力源的阀门，常用于工业自动化控制系统中。

其主要工作原理是通过压缩空气产生的动力，使阀门的阀芯或阀板产生位移，从而实现阀门的开关和调节。

气动阀门通常由阀门本体、气动执行器和配套的控制装置组成。

阀门本体是用于控制介质流动的部件，一般通过阀芯或阀板的开闭来实现。

气动执行器则负责将压缩空气转化为阀门的动力，常见的气动执行器有气缸型和齿轮式两种。

控制装置主要用于控制气动执行器的工作状态，通常包括阀门位置传感器、压力调节阀及电磁阀等组件。

气动阀门的工作过程主要包括如下几个步骤：1.控制信号输入：当需要控制阀门的开关或调节时，系统通过控制装置发送相应的控制信号。

2.气动执行器工作：接收到控制信号后，气动执行器开始工作。

这时，通过控制装置控制的电磁阀打开或关闭，控制压缩空气的进出。

3.压缩空气传递：当电磁阀打开时，压缩空气通过进气口进入气动执行器。

压缩空气的进入将产生气压，推动气动执行器内部的活塞或齿轮。

4.阀芯或阀板位移：气压推动活塞或齿轮的位移，进而将阀芯或阀板推动到相应的位置。

当阀芯或阀板关闭时，阀门会截断介质的流动；当阀芯或阀板打开时，阀门会允许介质的流动。

5.控制信号反馈：阀门位置传感器可以实时监测阀门的开关状态，并将信息反馈给控制装置。

控制装置可以根据反馈信息进行控制策略的调整，以实现阀门的精确控制。

使用气动阀门的主要优点是操作迅速、可靠性高、易于自动化控制和维护，因此在许多工业领域广泛应用。

同时，气动阀门还具有较大的通径范围、适应性强、耐高温等特点。

总之，气动阀门工作原理是利用压缩空气产生的动力推动阀门的阀芯或阀板，实现阀门的开关和调节。

通过控制装置的控制信号，气动执行器将压缩空气传递至阀门，从而使阀门的阀芯或阀板产生位移。

这种工作原理使得气动阀门在工业自动化控制系统中具备了许多优点和应用优势。

气动阀门原理气动阀门是一种常见的自动控制装置，广泛应用于工业领域。

它通过气动信号控制介质的通断，实现流体管道的开闭和流量的调节。

本文将介绍气动阀门的原理及其工作原理。

一、气动阀门的基本原理气动阀门的基本原理是基于气动控制方式的，其核心部件是气动执行器。

气动执行器包括气动驱动器和阀体两部分。

气动驱动器通过气体信号从控制装置接收指令，并将气压信号转化为执行力，驱动阀体的开启和关闭。

二、气动阀门的工作原理气动阀门的工作原理可以分为以下几个步骤：1. 接收信号气动阀门从控制装置接收气体信号，这些信号可以是压缩空气或其他气体介质。

信号的大小和方式将决定阀门的工作状态。

2. 转换信号气动驱动器接收到信号后，将信号转换为相应的控制力。

这个控制力将用于驱动阀体的运动。

通常，气动驱动器内部包含一个活塞和一个弹簧装置，当接收到信号后，活塞会受到压力的作用而运动，从而改变阀体的位置。

3. 驱动阀体阀体是气动阀门的关键部件，它负责控制流体的通断和流量的调节。

当气动驱动器转换信号后，会通过阀体下部的活塞杆将力传递给阀体。

阀体会根据驱动力的大小和方向，相应地开启或关闭，从而实现管道的开闭控制。

4. 调节流量阀体的位置决定了流体通道的开口大小，进而影响流量的大小。

当阀门开启时，流体可以自由通过阀门，流量较大；而当阀门关闭时，流体通道被堵塞，流量较小或为零。

通过控制驱动器的信号，可以精确地控制阀门的开度，从而实现对流量的调节。

5. 完成控制任务通过不同的信号输入和控制方式，气动阀门可以实现不同的控制任务，包括开关控制、压力调节、流量调节等。

它广泛应用于各个工业领域中的流体控制系统，起到自动化调节的作用。

三、气动阀门的优点和应用气动阀门具有以下几个优点：1. 高可靠性：气动阀门采用气动驱动方式，无需电力驱动，避免了电路故障可能带来的问题，具有较高的可靠性和安全性。

2. 快速响应：气动阀门响应速度快，可以实现快速开启和关闭，满足对流体流量的快速调节要求。

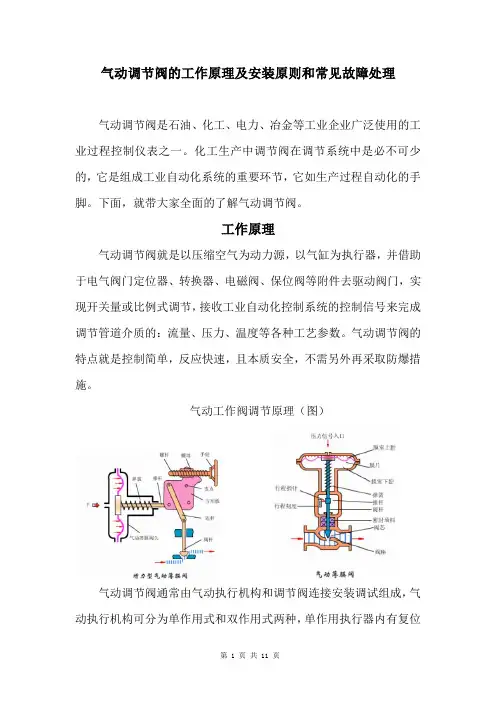

气动调节阀的工作原理及安装原则和常见故障处理气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。

化工生产中调节阀在调节系统中是必不可少的，它是组成工业自动化系统的重要环节，它如生产过程自动化的手脚。

下面，就带大家全面的了解气动调节阀。

工作原理气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。

气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

气动工作阀调节原理（图）气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。

其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。

气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

气动调节阀作用方式气开型（常闭型）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。

反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。

顾通常我们称气开型调节阀为故障关闭型阀门。

气关型（常开型）动作方向正好与气开型相反。

当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。

顾通常我们称气关型调节阀为故障开启型阀门。

气开气关的选择是根据工艺生产的安全角度出发来考虑。

当气源切断时，调节阀是处于关闭位置安全还是开启位置安全。

举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。

这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。

气动阀门工作原理气动阀门是一种通过压缩空气驱动来控制流体流动的装置。

它的工作原理可以大致分为三个步骤：气动执行器的工作原理、气动阀门的工作原理和气源系统的工作原理。

第一，气动执行器的工作原理。

气动执行器一般由一个气动驱动器和一个阀门组成。

当需要控制流体流动时，控制信号通过气源系统传输到气动驱动器。

气动驱动器接收到信号后，通过将压缩空气导入或排出，从而改变阀门的开启或关闭状态。

这个过程中，气动驱动器内部的活塞或薄膜会受到压力的作用，从而作用于阀门，使其进行相应的开启或关闭动作。

第二，气动阀门的工作原理。

气动阀门通过气源系统提供的压缩空气，控制阀门的开启和关闭。

当气动执行器接收到控制信号后，将压缩空气导入阀门的控制腔体。

这时，控制腔体内部的压力会增加，使阀门的执行部件（如阀芯或阀板）受到压力作用，从而打开或关闭阀门。

通过控制气源系统提供的压力和信号，可以精确地调节阀门的开启程度，从而控制流体的流量和压力。

第三，气源系统的工作原理。

气源系统是提供压缩空气供给气动阀门的系统，它通常包括一个压缩空气源、一个气压调节装置和一个气流控制装置。

压缩空气源会将环境空气经过处理后转化为压缩空气，并提供给气动阀门。

气压调节装置可以调节压缩空气的供给压力，从而满足不同气动阀门的需要。

气流控制装置可以控制压缩空气的流量，进一步控制气动阀门的工作。

通过合理设置和调节气源系统，可以保证气动阀门的稳定工作。

综上所述，气动阀门的工作原理主要涉及气动执行器的工作、气动阀门的工作和气源系统的工作。

通过相互配合和控制，气动阀门可以实现对流体的精确控制和调节。

气动阀原理和操作介绍气动阀，是一种通过气动装置来控制液体或气体流动的阀门。

它是工业自动化控制系统中的重要组成部分，广泛应用于石化、电力、冶金、制药、轻工、环保等行业。

本文将介绍气动阀的原理和操作。

一、气动阀的原理：气动阀的原理主要涉及气动执行机构、阀体和控制系统。

1.气动执行机构：气动执行机构是气动阀的关键组成部分，用于将气源的气动能转化为机械力，实现阀门的开闭。

常见的气动执行机构有气动活塞式执行机构和气动齿轮式执行机构。

2.阀体：阀体是气动阀的外壳，通常由金属制成，用于容纳阀门的主要功能部件，如阀芯、阀盖等。

阀体具有一定的刚度和密封性能，能够承受流体的压力，并防止流体泄漏。

3.控制系统：控制系统是气动阀的控制中枢，主要包括气源、气路和信号传递装置。

气源提供气动阀所需的气体动力能源，气路负责气体的传输和分配，信号传递装置用于接收和解读控制信号，控制气动阀的开闭状态。

在气动阀的工作过程中，气源提供的气体经过气路和控制系统的处理，进入气动执行机构，推动阀体内的阀芯或阀板，实现阀门的开闭。

当气源压力施加在阀芯或阀板上时，阀芯或阀板与阀座之间的间隙封闭，实现阀门的关闭；当气源压力去除时，阀芯或阀板受到弹簧力的作用，阀芯或阀板与阀座分离，实现阀门的开启。

二、气动阀的操作：气动阀的操作分为手动操作和自动操作两种方式。

1.手动操作：手动操作是通过旋转、推拉、按压等方式来控制阀门的开闭。

根据不同类型的气动阀，手动操作方式也有所差异。

手动操作主要用于维修、调试、紧急情况等场合。

2.自动操作：自动操作是通过信号传递装置接收和解读控制信号，实现气动阀的开闭。

控制信号可以是电气信号、气动信号等，由上位设备或自动化控制系统发出。

自动操作具有调节精度高、反应速度快、操作稳定等优点。

气动阀的操作过程中需要注意以下几点：1.操作前应了解阀门的工作原理、结构和参数，确保操作正确。

2.操作时应检查气动系统的压力、密封性和连接状态，确保正常工作。

气动阀的工作原理
气动阀的工作原理是利用压缩空气的压力作为动力源，通过控制气源的供给和排放，使阀门实现开闭功能。

具体原理如下：
1. 气源供给：气动阀通过气源供给系统获取压缩空气，通常使用气源设备如压缩机将空气进行压缩，然后通过管道输送至气动阀。

2. 气源控制：气动阀内部设有控制腔，连接到气源供给系统。

当气源控制腔内的压力达到设定值时，阀门将自动关闭；当气源控制腔内的压力下降到一定值时，阀门将自动开启。

这可以通过一个称为气源控制装置的部件实现，它可以根据需要调节气源的供给和排放。

3. 阀体结构：气动阀通常由阀体、阀门和密封装置组成。

阀体是阀门的主要部分，它具有进口和出口通道，通常用于控制流体的进出；阀门是阀体内移动的部分，可以根据气源的控制进行开启或关闭；密封装置用于防止流体泄漏。

4. 气源传动：当气源供给系统提供足够的压力时，气动阀内的气源控制腔内的压力将超过阀门上方的阀盘，将阀盘顶起使阀门打开。

当气源供给系统停止供气或压力不足时，阀盘将由于外部介质的压力而关闭阀门。

5. 控制方式：气动阀可以通过多种控制方式进行操作，例如手动控制、电磁控制、机械控制等。

其中，电磁控制是最常用的方式之一，通过外部电磁阀控制气源的供给和排放，从而实现
对气动阀的远程控制。

综上所述，气动阀的工作原理是利用气源供给系统的压缩空气作为动力源，通过控制气源的供给和排放，使阀门的开闭运动，实现对流体的控制。

气动角阀工作原理角阀是现代是水龙头上面不可缺少的一种小部件。

气动角阀也是一种经常会用到的东西。

可以说角阀是水龙头的心脏，如果能够搞清楚气动角阀的工作原理，就可以更好的使用气动角阀。

本文将详细介绍一下气动角阀的工作原理和气动角阀的安装步骤等相关问题。

一、气动角阀的工作原理气动调节阀由执行机构和调节机构组成。

执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。

阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。

二、气动角阀的安装步骤1、首先安装气动角阀的第一步就是要查看它的型号，还有就是气动角阀的参数问题，需要通过现场安装的需要，以及技术方面的要求。

检查气动角座阀的气动阀门的气缸、位置指示器，确保无损伤。

2、在进行安装之前我们需要将气动角座阀的管道给清洗干净，如果在质内中有杂质的话，那么就要在阀前管道上加装过滤阀。

按气动角座阀，阀体上箭头指示的，气动角座阀如加装电磁阀，注意连接处确保密封良好，气动角座阀需要焊接连接时，避免高温传到气动阀的填料等处。

3、我们既然在使用气动角阀那么就要给它做定期维护，这样才可以保证阀门寿命更长久，还要保证启闭可靠。

气动角座阀的阀杆螺纹，经常与阀杆螺母摩擦，要涂一点黄干油、二硫化钼或石墨粉，起润滑作用。

4、如果对于一些没有经常性开关启动的阀门，那么也是需要定期性的给手轮进行转动，然后在给阀杆螺纹添加一些润滑剂。

这样就可以防止出现咬住的现象，如果是在室外的阀门，那么就要对阀杆加保护套，以防雨、雪、尘土锈污。

三、气动角阀的分类1、气动角座阀按汽缸可分为：单作用和双作用。

单作用是根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。

双作用工作原理是是给气控制其开关。

2、气动角座阀按管道安装类别可分为：不锈钢气动丝扣角座阀，不锈钢气动快装式角座阀，不锈钢气动法兰角座阀。

3、气动角座阀按实际应用情况分为：全不锈钢气动丝扣(内螺纹)角座阀，全不锈钢气动快装式角座阀。

气动阀的工作原理气动阀工作原理定义：气动阀是借助压缩空气驱动的阀门。

一、气动阀门紧要种类：1）气动V型调整球阀2）气动O型切断球阀3）扭距式汽缸球阀4）电磁隔膜阀5）气动直行程式隔膜阀6）电动阀二、气动V型调整阀：用途与特点A、用途是一种直角回转结构，它与阀门定位器配套使用，可实现比例调整； V型阀芯适用于各种调整场合，具有额定流量系数大，可调比大，密封效果好，调整性能零敏，体积小，可竖卧安装。

适用于掌控气体、蒸汽、液体等介质。

B、特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件构成；有一个貌似等百比的固有流量特性；接受双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度；超强的剪切本领。

C、气动活塞执行机构接受压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。

它的构成部分为：调整螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

D、气动调整阀的工作原理：气动调整阀由执行机构和调整机构构成。

执行机构是调整阀的推力部件，它按掌控信号压力的大小产生相应的推力，推动调整机构动作。

阀体是气动调整阀的调整部件，它直接与调整介质接触，调整该流体的流量。

两位三通气动阀的原理如何？两位三通气动阀是一种用于气动设施的、有两个位置状态、三个接口的换向阀。

其种类很多，从掌控方式上可分电控阀、气控阀、机控阀、手控阀，脚踏阀等。

原理因工作位置不同时，不同的接口连通。

二位三通电磁阀工作原理：一进二出：（ZC2/31）当电磁阀线圈通电时，出介质端（2）第一路打开，第二路（3）关闭；当电磁阀线圈断电时，出介质端第一路（2）关闭，第二路（3）打开；二进一出：（ZC2/32）当电磁阀线圈通电时，进介质端第一路（2）打开，第二路（3）关闭；当电磁阀线圈断电时，进介质端第一路（2）关闭，第二路（3）打开；（此内阀两进口端前必需加单向阀）一进一出：常闭式（ZC2/3）———当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式（ZC2/3K）当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；两位三通气动阀原理：V型调整球阀电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中心是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过掌控阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

气动阀门工作原理及说明一、产品概述：系列气动蝶阀是由气动执行器与中线蝶阀组成,利用洁净的压缩空气作为能源,接受气动信号或电气定位器等附件信号进行工作,具有结构简单,操作方便等优点。

蝶阀采用无磨损阀座设计，阀座为缓坡缓冲设计，阀板在关闭时接触到阀座缓冲坡，与阀座不产生硬性的磨擦。

提高了使用寿命，从而减少了管道更换阀门频率和维修次数。

性价比非常卓越。

广泛应用于生产过程自动控制系统中的调节或开关操作场合。

二、气动执行器概述：ADA ASR系列气动执行器设计简单紧凑，风格独特，全密封、模块式、内部气路，无须连接管线外露而受损。

安装电磁阀、信号回讯器、阀门定位器或其他附件都极其方便。

设计上考虑到安全操作，便于维修，容易拆卸和组装。

1、外壳是由铝合金挤压拉制成型，表面经硬质阳极氧化处理，能够防腐、耐磨。

具有重量轻，外形美观，强度和密封性能可靠。

2、醇缩醛轴垫片和活塞导环有很低的磨擦阻力，能吸收活塞侧向推力。

3、气缸内壁是经过珩磨，减少整体运动摩擦力，在输出轴的顶部和底部、装有醇缩醛轴承，以降低旋转磨擦阻力，延长寿命。

4、端盖、活塞是铝合金铸压精制而成。

输出轴由316不锈钢制成。

5、开度指示器直观地显示“开”或“关”的位置，容易拆除以便扳手操作。

6、行程调节螺丝可机械限制气动执行器的转动角度。

它以现场方式调整执行器的开或关的位置。

三、产品工作条件b) 使用流体：空气、无腐蚀性气体和油；c) 压力范围：2-10巴（Bar）d) 环境温度：标准型（使用丁晴橡胶O型圈）-20℃~+80℃低温型（使用硅橡胶O型圈）-40℃~+80℃高温型（使用氟橡胶O型圈）-20℃~+150℃e) 行程调整：在90位置有+/-4°的可调范围: 90℃+/-4°f) 润滑：在正常工作条件下，不需添加润滑剂；g) 安装：适合室内或室外安装；h) 最高使用压力：输入气压不超过10帕；四、执行器动作原理双作用式A口进气、B口排气，推动两活塞分开 B口进气、A口排气，推动两活塞合拢向两边移动，输出轴逆时针方向转动向中心，移动输出轴顺时针方向转动单作用式A口进气、B口排气，推动两活塞分开排气或失电时，弹簧推动两活塞合拢向两边移动，同时压缩弹簧，输出轴向中心移动，输出轴顺时针方向转动逆时针方向转动五、主要技术参数公称通径DN（mm）40-1200公称压力PN（Mpa）0.6 1.0 1.6 试验压力（Mpa）强度试验0.9 1.5 2.1密封试验0.66 1.1 1.7 适用介质水、蒸气、油品、海水、酸类适用温度-40℃~200℃执行器PLVADA系列气源压力 0.2~0.8Mpa六、主要零部件材料名称材料(材料代号)Z C P R阀体HT200 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12MO2Ti 阀板HT200 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12MO2Ti 阀杆2Cr13 2Cr13 1Cr18Ni9Ti 0Cr18Ni12MO2Ti 密封圈丁晴, 乙丙, 氯丁, 氟塑料填料丁晴, 柔性石墨, V型橡胶垫G DN A B C D E F G H L K2”50 75 126 125 4-18 80 350 180 128 43 55．22 1/2”65 81 134 145 4-18 89 388 220 132 46 66．33”80 95 157 160 8-18 95 394 220 132 46 83 4”100 113 167 180 8-18 114 436 260 138 52 101．5 5”125 128 180 210 8-18 127 449 260 138 56 129．3 6”150 141 203 240 8-22 139 494 296 142 56 154．5 8”200 171 228 295 8-22 175 546 351 156 60 200．3 10”250 211 266 350 12-22 203 578 351 156 68 250 12”300 241 291 400 12-22 242 687 440 215 78 301 14”350 268 332 460 16-22 267 761 445 245 78 338．7 16”400 312 363 515 16-22 297 793 445 245 102 389．9 18”450 343 397 565 20-26 315 920 610 335 114 440．6 20”500 390 425 620 20-26 348 978 610 335 127 491．4 24”600 450 498 725 20-30 444 1128 707 391 154 593．1 o常见故障和对策故障现象检查项目排除对策1、气缸内没有规定的供给压力空气压缩机空气管道减压阀、电磁阀等是否正常修理2、气缸内有规定的压力供给但不工作A、阀内有杂质将阀板卡住清除杂质B、对气缸进行单独供气，看其是否正常工作如果气缸不工作拆开气缸检查内部密封件是否损坏，更换已坏零件C、对蝶阀进行单独检查看扭矩是否大于工作扭矩，或有异物卡死拆开阀进行修理、清洗，或增加气缸工作压力（调换气缸）D、当蝶阀的工作扭矩小于额定扭矩时重新调整蝶阀与气缸的匹配安装调试与维护气动执行器与阀门安装与否，直接影响执行器使用效果。

气动阀门工作原理及作用
氽动阀门，又称气动球阀、气动闸阀、气动先导阀，用易操作、可靠性强的气动方式对流体进行开关控制的一种自动化设备。

一、气动阀门工作原理
1、气动运行原理
氽动阀门采用气动驱动，利用气源驱动气缸作用做出开启或关闭阀门动作，实现流体控制。

2、气动输出原理
当气源向气缸输入压力，气缸的活塞上升，使动臂移动，从而带动偏心轴上的蝶板旋转，蝶板上的阀瓣与倾斜面接触，使阀瓣升高，闭合阀杆，通过调节气源的流量可实现阀门的开关控制。

三、气动阀门的作用
1、控制流量
气动阀门可以靠调节气源的流量来调节流量，实现设定的流量控制范围。

2、控制压力
通过气动阀门可以对一端或两端的压力进行设定，实现压力控制范围。

3、控制方向
气动阀门可以用来控制流体的流向，替代传统的活门。

4、保护设备安全
气动阀门可以控制流体的进出，达到保护设备安全的目的，避免发生意外。
