图标注示意(钢筋等级及符号)

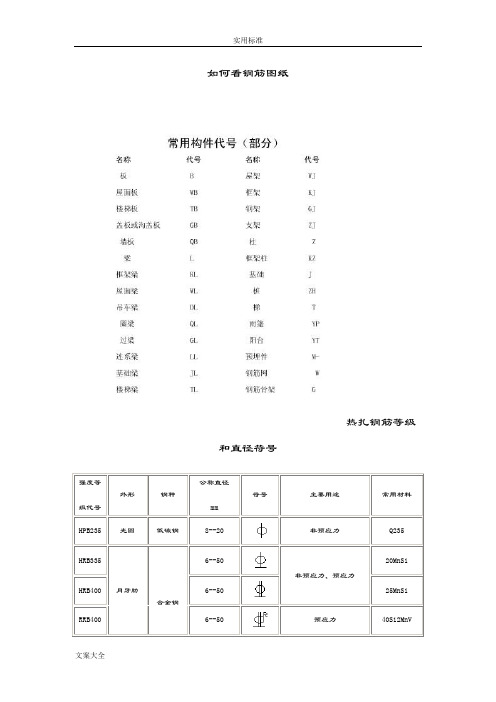

如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法,具体有以下两种标注方法：一般钢筋的表示方法常用构件的代号⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20;⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25;⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25;二、梁上部钢筋表示方法：标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍;⑵ 2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍;⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25;⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;四、梁下部钢筋表示方法：标在梁的下部⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;⑶ 6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座;⑷ 2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋 5Φ25,通长布置;一、箍筋表示方法：⑴φ10100/2002 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍;⑵φ10100/2004 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍;⑶φ82002 表示箍筋为φ8,间距为200,双肢箍;⑷φ81004/1502 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍;一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20;⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25;⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25;二、梁上部钢筋表示方法：标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍;⑵ 2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍;⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25;⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;四、梁下部钢筋表示方法：标在梁的下部⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;⑶ 6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座;⑷ 2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋 5Φ25,通长布置;五、标注示例：KL73300×700 Y500×2502Φ25N4Φ184Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL73 300×700 表示框架梁7,有三跨,断面宽300,高700;Y500×250 表示梁下加腋,宽500,高 250;N4Φ18 表示梁腰中抗扭钢筋;2Φ25 表示箍筋和架立筋;表示梁上皮标高;钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力,也称胶结力;②混凝土收缩,将钢筋紧紧握固而产生摩擦力;③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用,也称咬合力;④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力;通长钢筋就是指在所标的区段内通长设置,直径可以不相同,可以采用搭接连接形式,保证梁各个部位的这个部分钢筋都能发挥其抗拉强度,而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件如梁整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径;贯通筋既可以是受力钢筋,也可以是架力钢筋;支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋;一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋;当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋;至于端支座负筋,中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋,通常设置在板的支座端支座,中间支座,位置在板的上皮,其作用是抵抗板的负弯矩,也可以叫板负筋现在板中差不多都有两层,下层筋都是通长的,应该叫主筋,而板负筋是架起来的,板负筋根据设计的不同也不一样,有板上全放的,也有不全放的,不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部,是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝,又称为元宝筋;主要作用是：由于梁的某部受到大的集中荷载作用,可能会使梁上引起斜裂缝,特别是力作用在受拉区内,为了使梁体不产生局部严重破坏,同时使梁体的材料发挥各自的作用而设置的,主要布置在剪力有大幅突变部位,防止该部位产生过大的裂缝,引起结构的破坏,就必须配吊筋了,还要加配附加箍筋;“腹筋”作用：梁的抗扭它在设计上属构造配筋,即力学上不用设计计算具体力的大小,按国家设计规范的构造要求查得此数据;当梁高大到一定要求时,就得加设腰筋,按多少、加多大规格按构造要求规范查得;1、什么是负弯矩：在弯矩图上如果你学过结构力学你可以跳过这一部分,向上弯起的弯矩是正弯矩,反之,向下弯起的弯矩就是负弯矩；打个比方,你用手拗一只筷子,向下拗的时候,是筷子下部先断；这是正弯矩,向上拗的时候,是是筷子上部先断,这是负弯矩；明白了正负弯的区别,你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋,在工地上常常简称为“负筋”,一般来说,常碰到的负弯矩筋有两种,一种是楼板与梁交接的地方,也就是楼板“生根”的地方,在这个地方,在楼板受力的影响下,应该是梁面受力,对楼板来说,这就是负弯矩筋,一般长度为跨过梁面1米左右；另一种就是梁的支座处,因为梁支端两端受向下的弯矩,在梁支座处,存在负弯矩,这是一个关键部位,常按锚固要求放一定的负筋3、依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋上通长筋1长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息;以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥＋5d,为直锚,取Max{Lae,＋5d };钢筋的端支座锚固值＝支座宽≤Lae或≤＋5d,为弯锚,取Max{Lae,支座宽度-保护层+15d };钢筋的中间支座锚固值＝Max{Lae,＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝梁宽－2×保护层＋2×抗震弯钩值＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数＝箍筋根数/2×构造筋根数/2；如果给定了拉筋的布筋间距,那么拉筋的根数＝布筋长度/布筋间距;6、箍筋箍筋长度＝梁宽－2×保护层＋梁高-2×保护层＋2×＋8d箍筋根数＝加密区长度/加密区间距+1×2＋非加密区长度/非加密区间距－1+1注意：因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d;如下图所示7、吊筋吊筋长度＝2锚固+2斜段长度+次梁宽度+250,其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度：第一排为该跨净跨长＋Ln/3＋前中间支座值＋Ln/3＋后中间支座值；第二排为该跨净跨长＋Ln/4＋前中间支座值＋Ln/4＋后中间支座值;其他钢筋计算同首跨钢筋计算;三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1,在软件中主要有六种形式的悬臂钢筋,如下图所示这里,我们以2、5及6钢筋为例进行分析：2钢筋—悬臂上通筋＝通跨净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值5钢筋—上部下排钢筋＝Ln/4+支座宽+6钢筋—下部钢筋＝Ln--保护层+15d2、箍筋1、如果悬臂跨的截面为变截面,这时我们要同时输入其端部截面尺寸与根部梁高,这主要会影响悬臂梁截面的箍筋的长度计算,上部钢筋存在斜长的时候,斜段的高度及下部钢筋的长度；如果没有发生变截面的情况,我们只需在“截面”输入其端部尺寸即可;2、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页;第二节其他梁一、非框架梁在03G101-1中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座,不再考虑＋5d的判断值;未尽解释请参考03G101-1说明;二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae,第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚,再横向弯折15d；5、箍筋的加密范围为≥≥；7、侧面构造钢筋与抗扭钢筋处理与框架梁一致;第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法;需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+内侧钢筋长度＝墙长-保护层+弯折暗拄与墙身相平水平钢筋根数＝层高/间距+1暗梁、连梁墙身水平筋照设2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度弯锚、直锚B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+内侧钢筋长度＝墙净长＋锚固长度弯锚、直锚水平钢筋根数＝层高/间距+1暗梁、连梁墙身水平筋照设注意：如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造;3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d; 当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d;二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1墙身竖向钢筋从暗柱、端柱边50mm开始布置中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时,墙身竖向筋在洞口上下两边截断,分别横向弯折15d;三、墙身拉筋1、长度＝墙厚-保护层+弯钩弯钩长度＝+2D2、根数＝墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗端柱、暗连梁,即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距;例：80003840/600600第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋;因为端柱可以看作是框架柱,所以其锚固也同框架柱相同;二、箍筋：依据设计图纸自由组合计算;第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2、箍筋顶层连梁,纵筋长度范围内均布置箍筋即N=LAE-100/150+12+洞口宽-502/间距+1顶层中间层连梁,洞口范围内布置箍筋,洞口两边再各加一根即N=洞口宽-502/间距+1中间层二、暗梁 1、主筋长度＝暗梁净长＋锚固 2、箍筋第三章柱 KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm} 二、基础内箍筋基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动;一般是按2根进行计算软件中是按三根; 第二章中间层一、柱纵筋 1、 KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋 1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1 03G101-1中,关于柱箍筋的加密区的规定如下 1首层柱箍筋的加密区有三个,分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500,柱长边尺寸,Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接,那么搭接范围内同时需要加密; 2首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500,柱长边尺寸,Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接,那么搭接范围内同时需要加密; 第三节顶层顶层KZ因其所处位置不同,分为角柱、边柱和中柱,也因此各种柱纵筋的顶层锚固各不相同;参看03G101－1第37、38页一、角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么角柱顶层钢筋锚固值是如何考虑的呢弯锚≦Lae：梁高－保护层＋12da、内侧钢筋锚固长度为直锚≧Lae：梁高－保护层≧b、外侧钢筋锚固长度为柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d柱顶部第二层：≧梁高－保护层＋柱宽－保护层注意：在GGJ 中,内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层外侧钢筋锚固长度＝Max{ ,梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么边柱顶层钢筋锚固值是如何考虑的呢边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层b、外侧钢筋锚固长度为：≧注意：在GGJ 中,内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层外侧钢筋锚固长度＝Max{ ,梁高－保护层＋柱宽－保护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么中柱顶层钢筋锚固值是如何考虑的呢中柱顶层纵筋的锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层注意：在GGJ 中,处理同上;第四章板在实际工程中,我们知道板分为预制板和现浇板,这里主要分析现浇板的布筋情况;板筋主要有：受力筋单向或双向,单层或双层、支座负筋、分布筋、附加钢筋角部附加放射筋、洞口附加钢筋、撑脚钢筋双层钢筋时支撑上下层;一、受力筋软件中,受力筋的长度是依据轴网计算的;受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩如果是Ⅰ级筋;根数＝轴线长度-扣减值/布筋间距＋1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝布筋范围-扣减值/布筋间距＋1分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1三、附加钢筋角部附加放射筋、洞口附加钢筋、支撑钢筋双层钢筋时支撑上下层根据实际情况直接计算钢筋的长度、根数即可,在软件中可以利用直接输入法输入计算;第五章常见问题为什么钢筋计算中,135o弯钩我们在软件中计算为我们软件中箍筋计算时取的实际上是弯钩加上量度差值的结果,我们知道弯钩平直段长度是10D,那么量度差值应该是,下面我们推导一下这个量度差值的来历：按照外皮计算的结果是1000+300；如果按照中心线计算那么是：1000-D/2-d+135/360D/2+d/22+300,这里D取的是规范规定的最小半径,此时用后面的式子减前面的式子的结果是：≈;梁中出现两种吊筋时如何处理在吊筋信息输入框中用“/”将两种不同的吊筋连接起来放到“吊筋输入框中”如2B22/2B25;而后面的次梁宽度按照与吊筋一一对应的输入进去如250/3002B22对应250梁宽；2B25对应300梁宽当梁的中间支座两侧的钢筋不同时,软件是如何处理的当梁的中间支座两侧的钢筋不同时,我们在软件直接输入当前跨右支座负筋和下一跨左支座负筋的钢筋;软件计算的原则是支座两侧的钢筋相同,则通过；不同则进行锚固；判断原则是输入格式相同则通过,不同则锚固;如右支座负筋为5B22,下一跨左支座负筋为5B22＋2B20,则5根22的钢筋通过支座,2根20锚固在支座;梁变截面在软件中是如何处理的在软件中,梁的变截面情况分为两种：1、当高差>1/6的梁高时,无论两侧的格式是否相同,两侧的钢筋全部按锚固进行计算;弯折长度为15d＋高差;2、当高差<1/6的梁高时,按支座两侧的钢筋不同的判断条件进行处理;如果框架柱的混凝土强度等级发生变化,我们如何处理柱纵筋如果框架柱的混凝土强度等级发生变化,柱纵筋的处理分两种情况：1、若柱纵筋采用电渣压力焊,则按柱顶层的混凝土强度等级设置；2、若柱纵筋采用绑扎搭接,例如1～2层为C45,3～10层为C35,则柱要分开来建立两个构件：一个为C45,为3层,但3层只输入构件截面尺寸及层高,目的是不让2层作为顶层计算锚固；另一个构件建立1～10层,1～2层只输入构件截面尺寸及层高,钢筋信息自3层开始输入,这样就可以解决问题了;每米高圆形柱螺旋钢筋长度计算公式：L=NPP+D-2b+do^2π^2^+两个弯钩长度式中： N=螺旋圈数,N=L/PL为构件长即圆形柱长 P=螺距 D=构件直径 do=螺旋钢筋的直径 b=保护层厚度. 另外：钢筋理论质量=钢筋计算长度该钢筋每米质量钢筋总耗质量=钢筋理论质量1+钢筋铁件损耗率钢筋理论质量计算捷径：钢筋理论质量=钢筋直径的平方以毫米为单位。

如何看钢筋图纸热扎钢筋等级和直径符号钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：一般钢筋的表示方法常用构件的代号一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋 5Φ25，通长布置。

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

螺纹钢筋符号【一级、二级、三级】及符号标注方法(2012-08-31 17:18:08)
世间万物存在很多的美，线性也是一种美，为什么称它美呢？因为它简单又从俗，人们用它来做符号更加的方便，让人理解起来更容易更易易记。

一、螺纹钢筋符号的表示
一级螺纹钢筋符号
一个椭圆里面加一竖代表一级螺纹钢筋。

二级螺纹钢筋符号
在一级螺纹钢筋符号的下面添加一横代表二级螺纹钢筋。

三级螺纹钢筋符号
一个椭圆里面两竖下面一横代表三级螺纺钢筋。

二、符号标注方法
1.钢筋的根数+Φ+直径数和等级
例：4Φ28
其中：4：表示钢筋的根数
Φ：表示钢筋等级直径符号
28：表示钢筋直径
2.标注钢筋的等级+直径数+@+相邻钢筋的中心距
例：Φ5 @ 100
其中：Φ：表示钢筋等级直径符号
5：表示钢筋直径
@：相等中心距符号
100：相邻钢筋的中心距（≤200mm）。

图纸入门,图纸上钢筋的符号及含义如;KL5(2)200×500 ,φ6@100/150 , 2φ18;2φ16 ,N2φ12含义为:面积为200×500的框架梁5号，两梁跨，梁上箍筋为6号，加密区为100mm非加密区为150mm,上层主筋为2根直径18mm，下层为2根直径16mm，腰筋(N)为2根直径12mm.梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表10-1的规定。

表10-1梁类型代号序号跨数及是否带有悬挑楼层框架梁 KL XX (XX)或(XXA)或(XXB)屋面框架梁 WKL XX (XX)或(XXA)或(XXB)框支梁 KZL XX (XX)或(XXA)或(XXB)非框架梁 L XX (XX)或(XXA)或(XXB)悬挑梁 XL XX注:(XXA)为一端有悬挑，(XXB) 为两端有悬挑，悬挑不计入跨数。

例:KL7(5A)表示第7号框架梁，5跨，一端有悬挑。

? 等截面梁的截面尺寸用 b X h 表示;加腋梁用b X h ,Lt×ht表示，其中Lt 为腋长，ht为腋高;悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔根部与端部的高度值。

例:300×700 Y500×250表示加腋梁跨中截面为300×700，腋长为500，腋高为250; 200×500/300 表示悬挑梁的宽度为200，根部高度为500，端部高度为300。

? 箍筋加密区与非加密区的间距用斜线“/ ”分开，当梁箍筋为同一种间距时，则不需用斜线;箍筋肢数用括号括住的数字表示。

例:φ8@100/200(4) 表示箍筋加密区间距为100，非加密区间距为200，均为四肢箍。

? 梁上部或下部纵向钢筋多于一排时，各排筋按从上往下的顺序用斜线“/ ”分开;同一排纵筋有两种直径时，则用加号“+”将两种直径的纵筋相连，注写时角部纵筋写在前面。

例: 6φ25 4/2 表示上一排纵筋为4φ25，下一排纵筋为2φ25;2φ25+2φ22 表示有四根纵筋，2φ25 放在角部，2φ22放在中部。

如何瞧钢筋图纸热扎钢筋等级与直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法,具体有以下两种标注方法:①标注钢筋的根数、直径与等级②标注钢筋的等级、直径与相邻钢筋中心距3Ф20: Ф8 @ 200:3:表示钢筋的根数Ф:表示钢筋等级直径符号20:表示钢筋直径Ф:表示钢筋等级直径符号8:表示钢筋直径@:相等中心距符号200:相邻钢筋的中心距(≤200mm)一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC 5折板ZB19基础梁JL33垂直支撑CC 6密筋板MB20楼梯梁TL34水平支撑SC 7楼梯板TB21懔条LT35梯T 8盖板或沟盖板GB22屋架WJ36雨蓬YP⑴3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。

⑵2Φ22+(4Φ12) 表示2Φ22 为通长,4φ12架立筋,用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。

一篇看懂cad结构图纸的钢筋符号含义（干货）在看CAD图纸时候，常常需要我们记一些钢筋符号。

因为有些钢筋符号也许我们都不认识。

所以，相信很多朋友都遇到这样的问题：一级钢筋的符号怎样表示？工字钢符号是什么符号？偶尔问一两次别人还会耐心回答你，但是问得多了可能就会招人烦了~不要慌！这次给大家介绍钢筋图纸，你拿出看普通施工图的架势去看钢筋图纸，可能会……额，一脸懵逼。

因为施工图上可能没有各种各样的钢筋符号，这里和大家聊聊如何看懂钢筋图纸？⑴φ10@100/200(2)：表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)：表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

1、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20：表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18：表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶4Φ25，4Φ25：表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25：表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20：表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）：表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ254/2：表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22：表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3、梁腰中钢筋表示方法：⑴G2φ12：表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14：表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22：表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18：表示梁两侧的抗扭钢筋，每侧两根Φ18。

图标注⽰意（钢筋等级及符号）(1)LL250*400 （2）是表⽰连续梁，250，宽，400，⾼,（2）是表⽰梁式两跨的，上下各两根直径14螺纹钢：箍筋圆,8.加密区间距,10公分，⾮加密区间距,20公分（两肢箍）⼀、箍筋表⽰⽅法：{1}φ10@100/200(2)表⽰箍筋为φ10，加密区间距100，⾮加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表⽰箍筋为φ10，加密区间距100，⾮加密区间距200，全为四肢箍。

⑶φ8@200(2)表⽰箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表⽰箍筋为φ8，加密区间距100，四肢箍，⾮加密区间距150，双肢箍。

⼆、梁上主筋和梁下主筋同时表⽰⽅法：⑴3Φ22，3Φ20表⽰上部钢筋为3Φ22,下部钢筋为3Φ20⑵2φ12，3Φ18表⽰上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表⽰上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表⽰上部钢筋为3Φ25,下部钢筋为5Φ25。

三、梁上部钢筋表⽰⽅法：（标在梁上⽀座处）⑴2Φ20表⽰两根Φ20的钢筋，通长布置，⽤于双肢箍。

⑵⑵2Φ22+（4Φ12）表⽰2Φ22为通长，4φ12架⽴筋，⽤于六肢箍。

⑶6Φ25 4/2表⽰上部钢筋上排为4Φ25，下排为2Φ25。

⑶2Φ22+2Φ22表⽰只有⼀排钢筋，两根在⾓部，两根在中部，均匀布置。

四、梁腰中钢筋表⽰⽅法：⑴G2φ12表⽰梁两侧的构造钢筋，每侧⼀根φ12。

⑵G4Φ14表⽰梁两侧的构造钢筋，每侧两根Φ14。

⑷N2Φ22表⽰梁两侧的抗扭钢筋，每侧⼀根Φ22。

⑸N4Φ18表⽰梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表⽰⽅法：（标在梁的下部）⑴4Φ25表⽰只有⼀排主筋，4Φ25全部伸⼊⽀座内。

⑵6Φ25 2/4表⽰有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25（-2 ）/4 表⽰有两排钢筋，上排筋为2Φ25，不伸⼊⽀座，下排筋4Φ25，全部深⼊⽀座。

如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

一篇文章教你看懂CAD图的钢筋标注（干货）钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距：Ф8@200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。
