钢筋符号大全一级、二级、三级、四级钢筋符号钢筋的分类：1、按力学性能分：HPB235级钢筋（一级），HRB335级钢筋（二级），HRB400级钢筋（三级）和RRB400级钢筋（四级）2、按轧制外形分为：光圆钢筋和带肋钢筋3、按钢筋直径大小分为：钢丝（3~5mm）细钢筋（6~10mm）中粗钢筋（12~20mm）粗钢筋（大于20mm）钢筋符号：1。

标注钢筋的根数、直径和等级：3Ф20:3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距Ф8@200:Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）在Word文档中打钢筋符：φ一级钢筋输入E000，选中E001（涂黑）后按ALT+X 即可变成二级钢筋输入E001，选中E002（涂黑）后按ALT+X 即可变成三级钢筋输入E002，选中E003（涂黑）后按ALT+X 即可变成一级、二级、三级钢筋符号如下图：（A、B、C分别代表一级、二级、三级）重量计算钢材理论重量计算的计量单位为公斤（kg）。

其基本公式为：W（重量，kg）=F（断面积m2）×L（长度，m）×ρ（密度，g/cm3）×1/1000钢的密度为：7.85g/cm3，螺纹钢理论重量计算公式如下：W=0.00617×d2（kg/m）d=断面直径mm，如断面直径为12mm的螺纹钢，每米重量=0.00617×144=0.888kg每米钢筋重量表Φ6=0.222㎏Φ8=0.395㎏Φ10=0.617㎏Φ12=0.888㎏Φ14=1.21㎏Φ16=1.58㎏Φ18=2㎏Φ20=2.47㎏Φ22=3㎏Φ25=3.86㎏（0.617为圆10钢筋每米重量，钢筋的重量与直径的平方成正比。

）钢筋的重量=钢筋的直径*钢筋的直径*0.00617 一般计算时Φ12以下和Φ28的钢筋取小数点后3位，Φ1到Φ25的钢筋取小数点后2位。

钢筋符号及分类，一级、二级、三级、四级钢筋符号，可复制粘贴钢筋分类：1、按力学性能分，有四个等级。

Ⅰ级钢筋（300/420级）；可复制粘贴符号：AⅡ级钢筋（335/455级）；可复制粘贴符号：BⅢ级钢筋（400/540）；可复制粘贴符号：CⅣ级钢筋（500/630）；可复制粘贴符号：D2、按直径大小分钢丝（直径3—5mm）；细钢筋（直径6—10mm）；粗钢筋（直径大于22mm）。

3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等，配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种：⑴受力筋—承受拉、压应力的钢筋。

⑵箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。

⑶架立筋—用以固定梁内钢箍的位置，构成梁内的钢筋骨架。

⑷分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。

⑸其它—因构件构造要求或施工安装需要而配置的构造筋。

如腰筋、预埋锚固筋、预应力筋，环等。

5、按轧制外形分⑴光面钢筋：I级钢筋（Q300钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。

⑵带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。

⑶钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。

⑷冷轧扭钢筋：经冷轧并冷扭成型。

直径大小：钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。

钢筋现如今被广泛应用于任何建筑上，为人类的进步取得了更好的证明，钢筋在混凝土中主要承受拉应力。

钢筋和混凝土有较大的粘结能力，因而能更好地承受外力的作用，钢筋广泛用于各种建筑结构，特别是大型、重型、轻型薄壁和高层建筑结构。

按力学性能分：HPB235级钢筋（一级螺纹钢（旧称）及其符号），HPB为Hot-rolled Plain Bar 的英文缩写，即热轧光圆钢筋HRB335级钢筋（二级螺纹钢（旧称）及其符号）、HRB400级钢筋（三级螺纹钢（旧称）及其符号）H、R、B分别为热轧（Hot rolled ）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。

RRB400级钢筋（四级螺纹钢及其符号）（ Remained-heat-treatment Ribbed-steel Bar 余热处理带肋钢筋）带肋钢筋指钢筋表面通过热轧工艺轧制出变形以增加与混凝土之间的咬合力，包括表面带肋钢筋、螺旋纹钢筋、人字纹钢筋、月牙纹钢筋等三、符号标注方法1. 钢筋的根数+Φ+直径数和等级例：6Φ150其中：6：表示钢筋的根数Φ：表示钢筋等级直径符号150：表示钢筋直径2. 标注钢筋的等级+直径数+@+相邻钢筋的中心距例：Φ8 @ 100：圆为8 间距为100 的钢筋符号其中：Φ：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号100：相邻钢筋的中心距（≤200mm ）3. 表示一个圆的直径的方法是：Φ加表示这个圆的字母。

如ΦO，ΦA，后面连接=。

如ΦO=9 厘米。

钢筋的标注一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。

般钢筋的表示方法以上是一般的钢筋的表示符号，那钢筋常用的构件代号又有哪些呢？接下来继续带大家一起来了解一下。

上图是部分常用的钢筋构件代号，例如板用B 表示，方法既简单又易记，在建筑工程中运用得十分广泛。

屋架用WJ表示，这种表示普通的热轧钢筋其牌号由HRB 和牌号的屈服点最小值构成。

H、R、B 分别为热轧（Hotrolled ）、带肋（Ribbed ）、钢筋（Bars ）三个词的英文首位字母。

热轧带肋钢筋分为HRB335 （老牌号为20MnSi ）、HRB400 （老牌号为20MnSiV 、20MnSiNb 、20Mnti ）、HRB500 三个牌号。

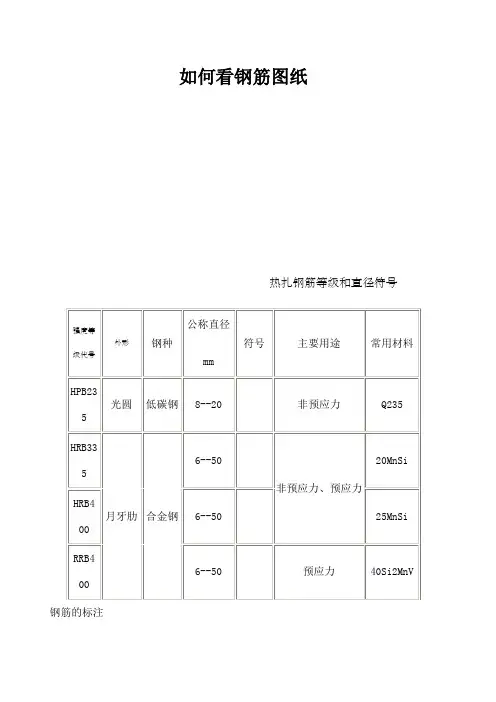

如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号Ф：表示钢筋等级直径符号8：表示钢筋直径20：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC 5折板ZB19基础梁JL33垂直支撑CC 6密筋板MB20楼梯梁TL34水平支撑SC 7楼梯板TB21懔条LT35梯T 8盖板或沟盖板GB22屋架WJ36雨蓬YP 9挡雨板或口板檐板YB23托架TJ37阳台YT一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号Ф：表示钢筋等级直径符号8：表示钢筋直径20：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC 5折板ZB19基础梁JL33垂直支撑CC 6密筋板MB20楼梯梁TL34水平支撑SC 7楼梯板TB21懔条LT35梯T 8盖板或沟盖板GB22屋架WJ36雨蓬YP 9挡雨板或口板檐板YB23托架TJ37阳台YT一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

按力学性能分：HPB235级钢筋（一级螺纹钢（旧称）及其符号），HPB为Hot-rolled Plain Bar 的英文缩写，即热轧光圆钢筋HRB335级钢筋（二级螺纹钢（旧称）及其符号）、HRB400级钢筋（三级螺纹钢（旧称）及其符号）H、R、B分别为热轧（Hot rolled ）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。

RRB400级钢筋（四级螺纹钢及其符号）（ Remained-heat-treatment Ribbed-steel Bar 余热处理带肋钢筋）带肋钢筋指钢筋表面通过热轧工艺轧制出变形以增加与混凝土之间的咬合力，包括表面带肋钢筋、螺旋纹钢筋、人字纹钢筋、月牙纹钢筋等三、符号标注方法1. 钢筋的根数+Φ+直径数和等级例：6Φ150其中：6：表示钢筋的根数Φ：表示钢筋等级直径符号150：表示钢筋直径2. 标注钢筋的等级+直径数+@+相邻钢筋的中心距例：Φ8 @ 100：圆为8 间距为100 的钢筋符号其中：Φ：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号100：相邻钢筋的中心距（≤200mm ）3. 表示一个圆的直径的方法是：Φ加表示这个圆的字母。

如ΦO，ΦA，后面连接=。

如ΦO=9 厘米。

钢筋的标注一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。

般钢筋的表示方法以上是一般的钢筋的表示符号，那钢筋常用的构件代号又有哪些呢？接下来继续带大家一起来了解一下。

上图是部分常用的钢筋构件代号，例如板用B 表示，方法既简单又易记，在建筑工程中运用得十分广泛。

屋架用WJ表示，这种表示普通的热轧钢筋其牌号由HRB 和牌号的屈服点最小值构成。

H、R、B 分别为热轧（Hotrolled ）、带肋（Ribbed ）、钢筋（Bars ）三个词的英文首位字母。

热轧带肋钢筋分为HRB335 （老牌号为20MnSi ）、HRB400 （老牌号为20MnSiV 、20MnSiNb 、20Mnti ）、HRB500 三个牌号。

如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB 235光圆低碳钢8--20非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB4006--5025MnSi RRB4006--50预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号Ф：表示钢筋等级直径符号8：表示钢筋直径20：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

如何看钢筋图纸热扎钢筋等级和直径符号钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：一般钢筋的表示方法常用构件的代号一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

？三、梁腰中钢筋表示方法：？⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

？四、梁下部钢筋表示方法：（标在梁的下部）？⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

？⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋 5Φ25，通长布置。

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

？⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1 板 B 15 吊车梁DL 29 基础J2 屋面板WB 16 圈梁QL 30 设备基础SJ3 空心板KB 17 过梁GL 31 桩ZH4 槽形板CB 18 连系梁LL 32 柱间支撑ZC5 折板ZB 19 基础梁JL 33 垂直支撑CC6 密筋板MB 20 楼梯梁TL 34 水平支撑SC7 楼梯板TB 21 懔条LT 35 梯T8 盖板或沟盖板GB 22 屋架WJ 36 雨蓬YP挡雨板或口板9YB 23 托架TJ 37 阳台YT 檐板吊车安全走道10DB 24 天窗架CJ 38 梁垫LD 板11 墙板QB 25 框架KJ 39 预埋件M12 天沟板TGB 26 钢架GJ 40 天窗端壁TD13 梁L 27 支架ZJ 41 钢筋网W14 屋面梁WL 28 柱Z 42 钢筋骨架G一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

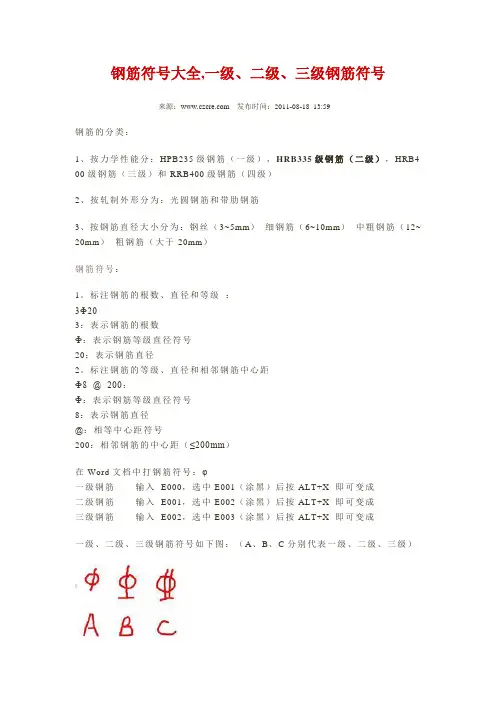

钢筋符号大全,一级、二级、三级钢筋符号来源：发布时间：2011-08-18 13:59钢筋的分类：1、按力学性能分：HPB235级钢筋（一级），HRB335级钢筋（二级），HRB4 00级钢筋（三级）和RRB400级钢筋（四级）2、按轧制外形分为：光圆钢筋和带肋钢筋3、按钢筋直径大小分为：钢丝（3~5mm）细钢筋（6~10mm）中粗钢筋（12~ 20mm）粗钢筋（大于20mm）钢筋符号：1。

标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）在Word文档中打钢筋符号：φ一级钢筋输入E000，选中E001（涂黑）后按ALT+X 即可变成二级钢筋输入E001，选中E002（涂黑）后按ALT+X 即可变成三级钢筋输入E002，选中E003（涂黑）后按ALT+X 即可变成一级、二级、三级钢筋符号如下图：（A、B、C分别代表一级、二级、三级）重量计算钢材理论重量计算的计量单位为公斤（kg）。

其基本公式为：W（重量，kg）=F（断面积m2）×L（长度，m）×ρ（密度，g/cm3）×1000钢的密度为：7.85g/cm3，螺纹钢理论重量计算公式如下：W=0.00617×d2（kg/m）d=断面直径mm，如断面直径为12mm的螺纹钢，每米重量=0.00617×144=0.888kg 每米钢筋重量表Φ6=0.222㎏Φ8=0.395㎏Φ10=0.617㎏Φ12= 0.888㎏Φ14= 1.21㎏Φ16=1.58㎏Φ18=2㎏Φ20=2.47㎏Φ22= 3㎏Φ25=3.86㎏（0.617为圆10钢筋每米重量，钢筋的重量与直径的平方成正比。

）钢筋的重量=钢筋的直径*钢筋的直径*0.00617一般计算时Φ12以下和Φ28的钢筋取小数点后3位，Φ14到Φ25的钢筋取小数点后2位。
