【CN209643584U】一种动物电子项圈【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920576735.7(22)申请日 2019.04.25(73)专利权人 协益电子（苏州）有限公司地址 215200 江苏省苏州市吴江经济开发区庞金路庞金工业坊15号(72)发明人 罗艳波　胡晓敏　王庆海　安宁　(74)专利代理机构 苏州国诚专利代理有限公司32293代理人 陈松(51)Int.Cl.G02B 13/00(2006.01)G02B 13/14(2006.01)A47L 11/24(2006.01)(54)实用新型名称一种红外镜头及扫地机器人(57)摘要本实用新型提供了一种红外镜头，其结构简单，易加工，畸变小，适用于扫地机器人，提高镜头的综合性能，此外，本实用新型还提供了采用该红外镜头的扫地机器人，其包括从物方至像方依次设置的：第一透镜、第二透镜、第三透镜，第一透镜，具有正的光焦度，所述第一透镜的物面侧为凸面，所述第一透镜的像面侧为凹面；第二透镜，具有负的光焦度，所述第二透镜的物面侧为凹面，所述第二透镜的像面侧为凹面；第三透镜，具有正的光焦度，所述第三透镜的物面侧为凸面，所述第三透镜的像面侧为凸面。

权利要求书1页 说明书4页 附图2页CN 209640583 U 2019.11.15C N 209640583U权　利　要　求　书1/1页CN 209640583 U1.一种红外镜头，其特征在于，其包括从物方至像方依次设置的：第一透镜、第二透镜、第三透镜，第一透镜，具有正的光焦度，所述第一透镜的物面侧为凸面，所述第一透镜的像面侧为凹面；第二透镜，具有负的光焦度，所述第二透镜的物面侧为凹面，所述第二透镜的像面侧为凹面；第三透镜，具有正的光焦度，所述第三透镜的物面侧为凸面，所述第三透镜的像面侧为凸面；同时，满足如下关系：0<f1<1,-1<f2<0,0<f3<1其中，f1为第一透镜的焦距值，f2为第二透镜的焦距值，f3为第三透镜的焦距值。

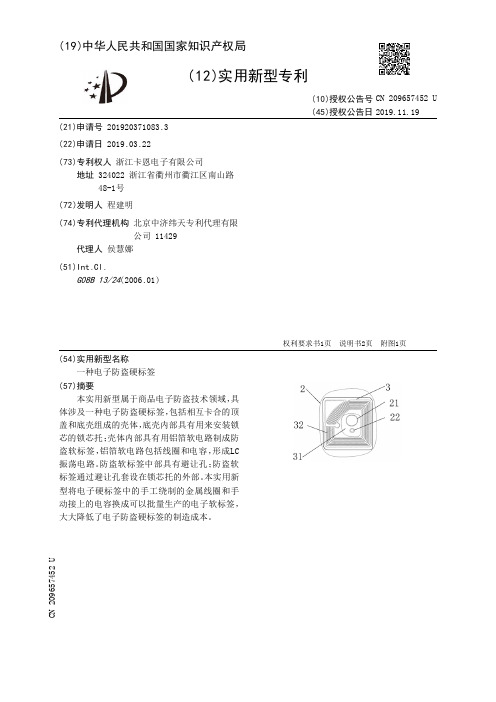

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920371083.3(22)申请日 2019.03.22(73)专利权人 浙江卡恩电子有限公司地址 324022 浙江省衢州市衢江区南山路48-1号(72)发明人 程建明　(74)专利代理机构 北京中济纬天专利代理有限公司 11429代理人 侯慧娜(51)Int.Cl.G08B 13/24(2006.01)(54)实用新型名称一种电子防盗硬标签(57)摘要本实用新型属于商品电子防盗技术领域，具体涉及一种电子防盗硬标签，包括相互卡合的顶盖和底壳组成的壳体，底壳内部具有用来安装锁芯的锁芯托；壳体内部具有用铝箔软电路制成防盗软标签，铝箔软电路包括线圈和电容，形成LC振荡电路。

防盗软标签中部具有避让孔；防盗软标签通过避让孔套设在锁芯托的外部。

本实用新型将电子硬标签中的手工绕制的金属线圈和手动接上的电容换成可以批量生产的电子软标签，大大降低了电子防盗硬标签的制造成本。

权利要求书1页 说明书2页 附图1页CN 209657452 U 2019.11.19C N 209657452U权　利　要　求　书1/1页CN 209657452 U1.一种电子防盗硬标签，包括相互卡合的顶盖(1)和底壳(2)组成的壳体，底壳(2)内部具有用来安装锁芯(6)的锁芯托(21)；其特征在于：所述壳体内部具有用铝箔软电路(32)制成防盗软标签(3)，所述铝箔软电路(32)包括线圈和电容(5)，形成LC振荡电路。

2.根据权利要求1所述的一种电子防盗硬标签，其特征在于：所述防盗软标签(3)中部具有避让孔(31)；所述防盗软标签(3)通过避让孔(31)套设在所述锁芯托(21)的外部。

3.根据权利要求2所述的一种电子防盗硬标签，其特征在于：所述底壳(2)内部还具有用来定位的定位套(22)，所述防盗软标签(3)通过所述避让孔(31)套设在所述锁芯托(21)及定位套(22)的外部。

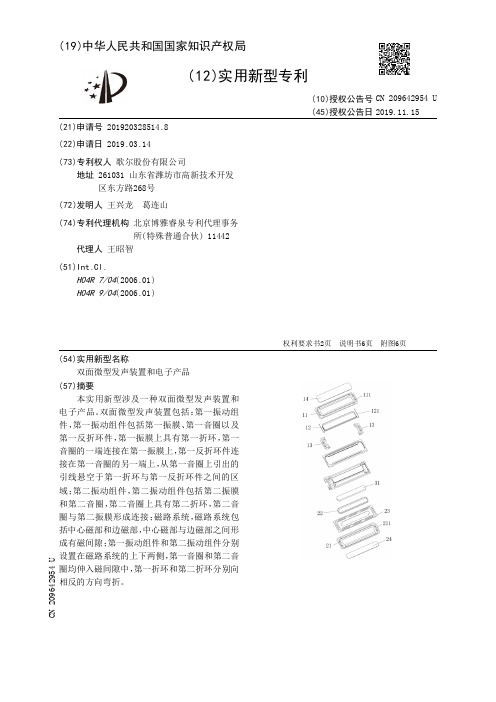

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920328514.8(22)申请日 2019.03.14(73)专利权人 歌尔股份有限公司地址 261031 山东省潍坊市高新技术开发区东方路268号(72)发明人 王兴龙　葛连山　(74)专利代理机构 北京博雅睿泉专利代理事务所(特殊普通合伙) 11442代理人 王昭智(51)Int.Cl.H04R 7/04(2006.01)H04R 9/04(2006.01)(54)实用新型名称双面微型发声装置和电子产品(57)摘要本实用新型涉及一种双面微型发声装置和电子产品。

双面微型发声装置包括：第一振动组件，第一振动组件包括第一振膜、第一音圈以及第一反折环件，第一振膜上具有第一折环，第一音圈的一端连接在第一振膜上，第一反折环件连接在第一音圈的另一端上，从第一音圈上引出的引线悬空于第一折环与第一反折环件之间的区域；第二振动组件，第二振动组件包括第二振膜和第二音圈，第二音圈上具有第二折环，第二音圈与第二振膜形成连接；磁路系统，磁路系统包括中心磁部和边磁部，中心磁部与边磁部之间形成有磁间隙；第一振动组件和第二振动组件分别设置在磁路系统的上下两侧，第一音圈和第二音圈均伸入磁间隙中，第一折环和第二折环分别向相反的方向弯折。

权利要求书2页 说明书6页 附图6页CN 209642954 U 2019.11.15C N 209642954U权　利　要　求　书1/2页CN 209642954 U1.一种双面微型发声装置，其特征在于，包括：第一振动组件，所述第一振动组件包括第一振膜、第一音圈以及第一反折环件，所述第一振膜上具有第一折环，所述第一音圈的一端连接在所述第一振膜上，所述第一反折环件连接在所述第一音圈的另一端上，从所述第一音圈上引出的引线悬空于所述第一折环与第一反折环件之间的区域；第二振动组件，所述第二振动组件包括第二振膜和第二音圈，所述第二音圈上具有第二折环，所述第二音圈与所述第二振膜形成连接；磁路系统，所述磁路系统包括中心磁部和边磁部，所述中心磁部与边磁部之间形成有磁间隙；所述第一振动组件和第二振动组件分别设置在所述磁路系统的上下两侧，所述第一音圈和第二音圈均伸入所述磁间隙中，所述第一折环和第二折环分别向相反的方向弯折。

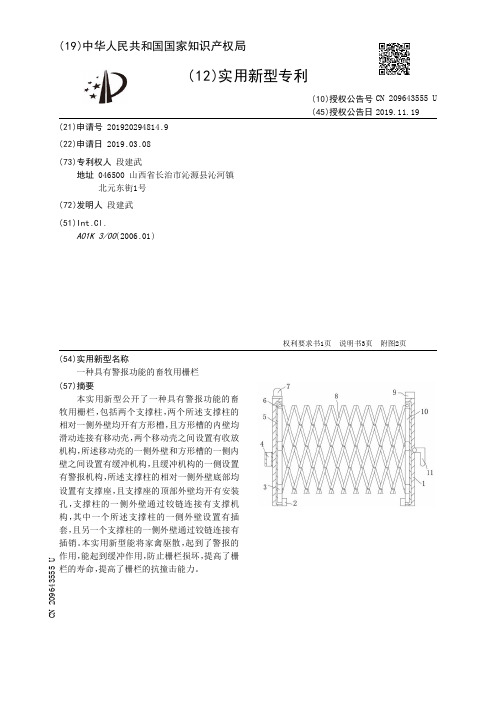

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920294814.9(22)申请日 2019.03.08(73)专利权人 段建武地址 046500 山西省长治市沁源县沁河镇北元东街1号

(72)发明人 段建武　(51)Int.Cl.A01K 3/00(2006.01)

(54)实用新型名称一种具有警报功能的畜牧用栅栏(57)摘要本实用新型公开了一种具有警报功能的畜牧用栅栏，包括两个支撑柱，两个所述支撑柱的相对一侧外壁均开有方形槽，且方形槽的内壁均滑动连接有移动壳，两个移动壳之间设置有收放机构，所述移动壳的一侧外壁和方形槽的一侧内壁之间设置有缓冲机构，且缓冲机构的一侧设置有警报机构，所述支撑柱的相对一侧外壁底部均设置有支撑座，且支撑座的顶部外壁均开有安装孔，支撑柱的一侧外壁通过铰链连接有支撑机构，其中一个所述支撑柱的一侧外壁设置有插套，且另一个支撑柱的一侧外壁通过铰链连接有插销。本实用新型能将家禽驱散，起到了警报的作用，能起到缓冲作用，防止栅栏损坏，提高了栅栏的寿命，提高了栅栏的抗撞击能力。

权利要求书1页 说明书3页 附图2页CN 209643555 U2019.11.19

CN 209643555 U1.一种具有警报功能的畜牧用栅栏，包括两个支撑柱（1），其特征在于，两个所述支撑柱（1）的相对一侧外壁均开有方形槽，且方形槽的内壁均滑动连接有移动壳（5），两个移动壳（5）之间设置有收放机构，所述移动壳（5）的一侧外壁和方形槽的一侧内壁之间设置有缓冲机构，且缓冲机构的一侧设置有警报机构，所述支撑柱（1）的相对一侧外壁底部均设置有支撑座（2），且支撑座（2）的顶部外壁均开有安装孔（15），支撑柱（1）的一侧外壁通过铰链连接有支撑机构，其中一个所述支撑柱（1）的一侧外壁设置有插套（4），且另一个支撑柱（1）的一侧外壁通过铰链连接有插销（11），插销（11）与插套（4）相适配。2.根据权利要求1所述的一种具有警报功能的畜牧用栅栏，其特征在于，所述收放机构包括有栅栏本体（8），且栅栏本体（8）的固定端通过销轴连接有固定块（6），栅栏本体（8）的活动端通过销轴连接有活动块（3）。3.根据权利要求2所述的一种具有警报功能的畜牧用栅栏，其特征在于，所述移动壳（5）的一侧外壁开有滑槽（10），且固定块（6）设置于滑槽（10）的顶部内壁，活动块（3）滑动连接于滑槽（10）的内壁。4.根据权利要求1所述的一种具有警报功能的畜牧用栅栏，其特征在于，所述缓冲机构包括有设置于移动壳（5）一侧外壁的弹簧组（14），且弹簧组（14）的一端设置有压板（13）。5.根据权利要求4所述的一种具有警报功能的畜牧用栅栏，其特征在于，所述警报机构包括有通过螺钉固定于方形槽一侧内壁的压力传感器（12），且压板（13）的一侧外壁与压力传感器（12）的输入端相接触。6.根据权利要求5所述的一种具有警报功能的畜牧用栅栏，其特征在于，所述警报机构还包括有通过螺钉固定于支撑柱（1）顶部外壁的警报灯（7）和警报器（9），且警报灯（7）和警报器（9）均连接有开关，开关连接有处理器，压力传感器（12）的信号输出端通过信号线与处理器的信号输入端相连接。7.根据权利要求1所述的一种具有警报功能的畜牧用栅栏，其特征在于，所述支撑机构包括有套筒（17），且套筒（17）的内壁滑动连接有活动杆（18），活动杆（18）的底部外壁设置有插桩（20）。8.根据权利要求7所述的一种具有警报功能的畜牧用栅栏，其特征在于，所述活动杆（18）的侧面外壁开有均匀分布的七至十个固定孔（19），且套筒（17）的一侧外壁开有螺纹孔，螺纹孔的内壁通过螺纹连接有固定螺钉（16），固定螺钉（16）与固定孔（19）相适配。
