高中物理必修三第十一章电路及其应用考点精题训练单选题1、下列关于物理量和物理单位的说法，正确的是（）A．s、m、g是基本单位，也是国际制单位，全世界通用B．物理学中也有一些物理量没有单位C．电荷量的单位库仑（C）是电学中的基本单位D．只要科学界的科学权威们统一意见，可以设立更多的基本单位答案：BA．s、m、g是基本单位，g不是国际制单位，A错误；B．物理学中动摩擦因数是没有单位的，B正确；C．电学中的基本单位是电流的单位A（安培），C错误；D．基本单位的个数是由现有物理量之间的关系确定的，不会人为定的，不能多也不能少，D错误。
故选B。
2、一根长为L、横截面半径为r的金属棒，其材料的电阻率为ρ。
金属棒内单位体积自由电子数为n，电子的电荷量为e。
在棒两端加上恒定的电压U时，金属棒内产生电流，则自由电子定向运动的平均速率为（）A．UρLne B．Uπr2ρLneC．UρLneπr2D．ULρneπr2答案：A根据欧姆定律有I=U R根据电阻定律有R=ρL S电流的微观表达式I=neSv 联立几式得v=U neρL故选A。
3、两个阻值较大的定值电阻R1、R2串联后接恒定电压U，已知R1=2R2，用电压表测R1两端电压时，电压表的示数为U1；测R2两端电压时，电压表的示数为U2。
若电压表内阻不能忽略，则有（）A．U1+U2<U B．U1+U2=UC．U1=2U3D．在测R1两端电压时，R2两端电压小于U2答案：AAB．将电压表与电阻R1并联时，电压表的读数为U1，则不接电压表时电阻R1两端的电压U1′大于U1；将电压表与电阻R2并联时，电压表的读数为U2，则不接电压表时电阻R2两端的电压U2′大于U2；因U1′+U2′=U则U1+U2<U选项A正确，B错误；C．因不接电压表时R1两端的电压为U′1=UR1R1+R2=2U3则接电压表时R1两端的电压小于2U3，选项C错误；D．若将电压表与电阻R1并联，则其并联的总电阻小于R1，根据串联电阻的电压分配可知，电压表的读数U1将小于U1′，则R2两端电压大于U2′，也大于U2，选项D错误；故选A。
第十一章 电路及其应用精选试卷试卷（word 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A 【解析】 【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 V U 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φa U 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b aφφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确． 故选A 。
高中物理必修三第十一章电路及其应用知识点题库单选题1、某同学把一只实验室的电表底座进行拆卸，电路内部的结构如图所示，a、b和c点是三个接线柱。
由此可判断（）A．这是一只安培表B．图中的电阻作用是分去一部分电流C．接入ac的量程比接入ab的量程大D．接入ac时电表的内阻要比接入ab时小答案：C由图可知，接入ab时，表头与一只电阻串联，接入ac时，表头与两只电阻串联，所以这是一只电压表，电阻作用是分去一部分电压，且接入ac的量程比接入ab的量程大，接入ac时电表的内阻要比接入ab时大，故ABD错误，C正确。
故选C。
2、两个阻值较大的定值电阻R1、R2串联后接恒定电压U，已知R1=2R2，用电压表测R1两端电压时，电压表的示数为U1；测R2两端电压时，电压表的示数为U2。
若电压表内阻不能忽略，则有（）A．U1+U2<U B．U1+U2=UD．在测R1两端电压时，R2两端电压小于U2C．U1=2U3答案：AAB．将电压表与电阻R1并联时，电压表的读数为U1，则不接电压表时电阻R1两端的电压U1′大于U1；将电压表与电阻R2并联时，电压表的读数为U2，则不接电压表时电阻R2两端的电压U2′大于U2；因U1′+U2′=U则U1+U2<U选项A正确，B错误；C．因不接电压表时R1两端的电压为U′1=UR1R1+R2=2U3则接电压表时R1两端的电压小于2U3，选项C错误；D．若将电压表与电阻R1并联，则其并联的总电阻小于R1，根据串联电阻的电压分配可知，电压表的读数U1将小于U1′，则R2两端电压大于U2′，也大于U2，选项D错误；故选A。
3、电阻R1的阻值为6Ω，与电阻R2并联后接入电路中，通过电流之比为I1：I2=3：2。
则R2的阻值和总电阻分别是（）A．4Ω，3.6ΩB．9Ω，4.5ΩC．4Ω，2.4ΩD．9Ω，3.6Ω答案：D由并联电路电压相等得I1R1=I2R2又I1：I2=3：2联立解得R2=9Ω合电阻为R=R1R2R1+R2=3.6Ω故ABC错误，D正确。
高中物理必修第3册第十一章电路及其应用试卷（Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示的部分电路中，已知I＝3 A，I1＝2 A，R1＝10 Ω，R2＝5 Ω，R3＝30 Ω，则通过电流表的电流大小和方向是()A．0.5 A，向右B．0.5 A，向左C．1 A，向右D．1 A，向左【答案】A【解析】【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c，已知流入的电流I＝3 A，流出的电流I1＝2 A，则还有1 A的电流要流出节点c，由此可知经过R2的电流I2＝1 A向右．根据欧姆定律，U1＝I1R1＝20 VU2＝I2R2＝5 V电压等于电势之差U1＝φc－φaU2＝φc－φb两式相减可得φb－φa＝15 V即b点电势比a点高15 V，则通过R3的电流330.5Ab aφφIR-==方向向上，对于节点b，流入的电流I2＝1 A，流出的电流I3＝0.5 A，则还有0.5 A的电流流出b点，因此可判断流过电流表的电流为0.5 A，向右，故A正确．故选A。
2．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【答案】A【解析】【分析】【详解】设铜导线中自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt=体积为V Sl Svt==质量为m vtSρ=这段导线中自由电子的数目为A Am vtSn N NM Mρ==在t时间内这些电子都能通过下一截面，则电流:q neIt t==代入解得，AvSN eIMρ=解得电子定向移动的速率：AMvSN eρ=故A正确，BCD错误．3．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。

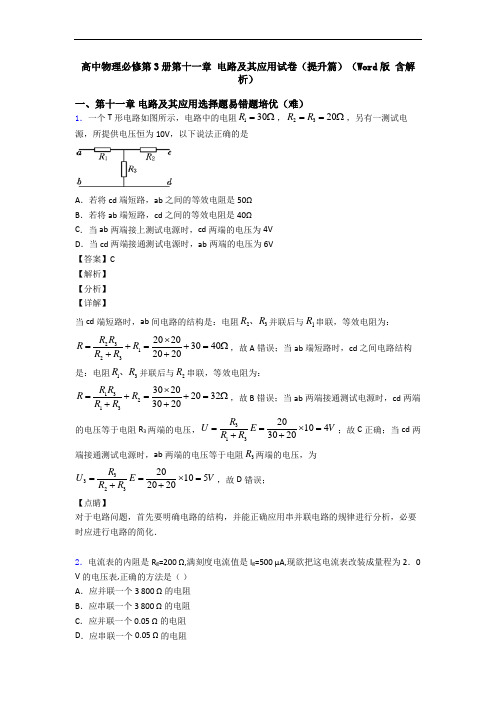

高中物理必修第3册第十一章电路及其应用试卷（提升篇）（Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．一个T形电路如图所示，电路中的电阻130R=Ω，2320R R==Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是A．若将cd端短路，ab之间的等效电阻是50ΩB．若将ab端短路，cd之间的等效电阻是40ΩC．当ab两端接上测试电源时，cd两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．2．电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2．0 V的电压表,正确的方法是（）A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻【答案】B【解析】【分析】【详解】把电流表改装成2V 的电压表需要串联分压电阻，串联电阻阻值为：；故B 正确，ACD 错误；故选B ．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．3．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，121 6R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.4．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q 与2Q 的比值为( )A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S断开时，电容器的电压12112325+3EU R ER R=⋅⨯=，得11Q CU=；S闭合时，211123+2EU R ER R=⋅=，22Q CU=，故112235Q UQ U==，故选C．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．5．如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～10 V，当使用a、c 两个端点时，量程为0～100 V．已知电流表的内阻R g为500 Ω，满偏电流I g为1 mA，则电阻R1、R2的值()A．9500Ω；90000ΩB．90000Ω；9500ΩC．9500Ω；9000ΩD．9000Ω；9500Ω【答案】A【解析】【详解】由图示电路图可知110V()g gI R R+=，1210()0Vg gI R R R++=，代入数据解得19500ΩR =，290000ΩR =A. 9500Ω；90000Ω与分析相符，符合题意B. 90000Ω；9500Ω与分析不符，不符合题意C. 9500Ω；9000Ω与分析不符，不符合题意D. 9000Ω；9500Ω与分析不符，不符合题意6．如图所示的电路，将两个相同的电流表分别改装成A 1(0-3A)和A 2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A ．A 2的指针还没半偏时，A 1的指针已经半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A【答案】D【解析】AB ：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A 1的指针半偏时，A 2的指针也半偏．故AB 两项均错误．CD ：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A 1的读数为1A 时，A 2的读数为0.2A ，干路中电流为1.2A ．故C 项错误，D 项正确．7．关于电阻和电阻率下列说法正确的是( )A ．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B ．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C ．由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D ．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R【答案】B【解析】【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A 错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C错误；一根粗细均匀的电阻丝，电阻为R．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S可知，电阻变成原来的16倍，故D错误；故选B．【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I均无关，只取决于电阻率、导线长度和截面积大小．8．如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3B．()1和()4C．()2和()3D．()2和()4【答案】C【解析】【分析】灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选C．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．9．为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U-I图象应是A．B．C．D．【答案】C【解析】【分析】根据电路中电阻的变化，确定电压与电流变化，并考虑温度对电阻的影响，运用U﹣I图象含义分析判断．【详解】当滑动变阻器在最左端时，灯泡连端电压为0，滑动变阻器逐渐向右移动，小灯泡的亮度逐渐变亮，直到正常发光．随着小灯泡两端电压的升高，电流也在升高，但是，小灯泡灯丝的电阻随着温度的升高而增大，在图像上各点切线斜率应越来越大．故C正确【考点】探究小灯泡的伏安特性曲线【点睛】考查闭合电路中动态变化问题的分析，需要注意的是灯泡的电阻随着电压的升高而增大；10．某些肿瘤可以用“质子疗法”进行治疗。
高中物理必修三第十一章电路及其应用考点专题训练单选题1、两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的3倍，把另一根对折后绞合起来，则两导线的电阻之比为（）A．6：1B．9：1C．18：1D．36：1答案：D设原来的电阻为R，根据电阻定律R=ρL S得，把其中的一根均匀拉长到原来的3倍，根据体积不变可知，其横截面积变为原来的13，故电阻变为原来的9倍，即9R。
把另一根对折后绞合起来，则长度变为原来的一半，横截面积变为原来的2倍，则电阻变为原来的14，即为14R。
故两导线的电阻之比为36：1。
故选D。
2、有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流。
若将该细胞膜视为1×10-8F的电容器，在4ms内细胞膜两侧的电势差从-70mV变为30mV，则该过程中跨膜电流的平均值为（）A．1.5×10-7AB．2×10-7AC．2.5×10-7AD．5×10-7A答案：C电势差为-70mV时电荷量为Q1=CU1=7×10−10C电势差为30mV时电荷量为Q2=CU2=3×10−10C由于电势差从-70mV变为30mV，则电容器中电荷量线中和后反向充电，则移动的电荷量为Q=Q1+Q2=1.0×10−9C则该过程中跨膜电流的平均值为I=Qt=2.5×10−7A故选C。
3、如图电流表A1和A2是用相同的表头改装而成，量程分别为0.6A和3A，现将它们串联后用来测量电路的电流，则（）A．两表头的指针示数相同，偏角之比1∶5B．两表头的指针示数相同，偏角之比5∶1C．两表头的指针的偏角相同，示数之比1∶5D．两表头的指针的偏角相同，示数之比5∶1答案：B由于两电流表串联在电路中，所以两表头指针的示数相同。
又因为A2的量程是A1量程的5倍，且电流表刻度盘均匀分布，所以在表盘同一位置处，A2的示数是A1示数的5倍，换言之，当两表盘所指示数相同时，则A2指针偏角是A1指针偏角的15，综上所述可知B正确。
高中物理必修第3册第十一章电路及其应用试卷检测（提高，Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。
下列说法错误的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝12UIC．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】C【解析】【详解】A．I-U图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A正确；B．由图象知P点对应的电压为U1，电流为I2，因此小灯泡的电阻为：R＝12UI选项B正确；C．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I2R，选项C错误；D．I-U图象中矩形PQOM所围的面积UI表示对应P点小灯泡的实际功率，选项D正确。
本题选错误的，故选C。
2．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。
取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为自由电子受到一个沿线圈切线方向的“力”F1，但正离子晶格对自由电子的作用力F2 不允许自由电子无限制地增大速度，F1和F2 会达到平衡，其效果是自由电子相对金属线圈有定向运动。
已知F1与线圈角速度的变化率α成正比，F2 与自由电子相对正离子晶格的速度成正比。
下列说法正确的是（）A．若线圈加速转动，α 越大，电流越大，且方向与线圈转动方向相同B．若线圈加速转动，α越大，电流越小，且方向与线圈转动方向相反C．若线圈减速转动，α越大，电流越大，且方向与线圈转动方向相同D ．若线圈减速转动，α越大，电流越小，且方向与线圈转动方向相反 【答案】A 【解析】 【分析】 考查电流的形成。
一、选择题1．一个灵敏电流计的满偏电流g100μAI=，内阻为50Ω，要把它改装成一个量程为10V 的电压表，则应在电流表上（）A．串联一个阻值较小的电阻B．串联一个阻值较大的电阻C．并联一个阻值较小的电阻D．并联一个阻值较大的电阻2．下列说法正确的是（）A．物理量中表述电场强度和磁通量时均可以引入正负号，所以它们是矢量B．合力与分力、合运动与分运动的概念都采用了等效替代法C．有些物理量是没有单位的，如劲度系数、电阻率、静电力常量D．电场这个场的概念最先是由库仑提出的3．一根粗细均匀的金属丝，当其两端所加电压为U时，通过其中的电流为I。
现将金属丝均匀地拉长为原长的3倍，在其两端仍然加电压Ｕ的情况下，通过金属丝的电流为（）A．9I B．3I C．13I D．19I4．如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得它的内阻为495.0Ω。
图中电阻箱读数为5.0Ω。
现将MN接入某电路，发现灵电流计G刚好满偏，则根据以上数据计算可知（）A．M、N两端的电压为1mVB．M、N两端的电压为100mVC．流过M、N的电流为2μAD．流过M、N的电流为20mA5．铜的摩尔质量为M，密度为ρ，每摩尔铜原子有n个自由电子，今有一横截面积为S的铜导线，当通过的电流为I时，电子定向移动的平均速率为（）A．IneS MρB．IneSMC．IneSMρD．MIneSρ6．由相同材料制成的两根长度相同、粗细均匀的电阻丝a、b，它们的伏安特性曲线如图所示，下列说法正确的是（）A ．图线表示电阻丝的阻值与电压成正比B ．两电阻丝都是非线性元件C ．a 电阻丝的阻值小于b 电阻丝D ．a 电阻丝的横截面积小于b 电阻丝 7．如图，线1表示的导体电阻为1R ，线2表示的导体的电阻为2R ，则正确的是（ ）A ．12:1:3R R =B ．12:3:1R R =C ．将1R 与2R 串联后接于电源上，则电流比121:3I I =:D ．将1R 与2R 并联后接于电源上，则电流比121:3I I =:8．有两个同种材料制成的导体，两导体为横截面为正方形的柱体，柱体高均为h ，大柱体柱截面边长为a ，小柱体柱截面边长为b ，则（ ）A ．从图示电流方向看大柱体与小柱体的电阻之比为a ：bB ．从图示电流方向看大柱体与小柱体的电阻之比为1：1C ．若电流方向竖直向下，大柱体与小柱体的电阻之比为a ：bD ．若电流方向竖直向下，大柱体与小柱体的电阻之比为2a ：2b9．两个电阻R 1、R 2的伏安特性曲线如图所示，由图可知（ ）A ．R 1的电阻1tan451ΩR == B ．R 2的电阻随电压的增大而减小C ．当U ＝1V 时，R 2的电阻等于R 1的电阻D ．当U ＝1V 时，R 2的电于大于R 1的电阻10．在校准电压表时利用了“并联电路各支路两端电压总相等”的电路特点。
一、选择题1．(0分)[ID ：126189]如图为Maxwell 超级电容器，其标有“3V ，3000F”。
它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。
关于此电容器下列说法正确的是（ ）A ．在3V 电压下才能正常工作B ．充电时把电能转化为化学能和内能C ．工作电压是3V 时，电容才是3000FD ．加额定电压时所储存的电荷量是手机锂电池“4.2V ，4000mAh”带电量的58倍 2．(0分)[ID ：126184]如图所示，11ΩR =，23ΩR =，滑动变阻器总电阻为36ΩR =，按如图所示方式连接成电路，则下列说法正确的是（ ）A ．A 、B 间电阻最小值为2.4ΩB ．A 、B 间电阻最大值为2.4ΩC ．A 、B 间电阻最小值为2.5ΩD ．A 、B 间电阻最大值为2.5Ω 3．(0分)[ID ：126182]如图所示，两个截面面积不同、长度相等的均匀铜棒接在电路中，其两端电压为U ，则下列说法错误的是（ ）A ．通过两棒的电流相等B ．细棒的电压U 1大于粗棒的电压U 2C ．两棒内的电场强度不同，细棒内场强E 1大于粗棒内场强E 2D ．两棒的自由电子定向移动的平均速率相同4．(0分)[ID ：126160]两根长度相同，横截面积之比S 1：S 2=2:3的均匀铜导线按图所示接入电路，关于两段导线以下说法中错误的是（ ）A．它们的电阻之比为3∶2B．它们的电流之比为1∶1C．它们的电子移动速率之比为3∶2D．单位时间通过它们的电量之比为2∶35．(0分)[ID：126154]由相同材料制成的两根长度相同、粗细均匀的电阻丝a、b，它们的伏安特性曲线如图所示，下列说法正确的是（）A．图线表示电阻丝的阻值与电压成正比B．两电阻丝都是非线性元件C．a电阻丝的阻值小于b电阻丝D．a电阻丝的横截面积小于b电阻丝6．(0分)[ID：126134]如图所示为某同学设计的多用电表的原理示意图。
高中物理必修第3册第十一章电路及其应用试卷综合测试卷（word含答案）一、第十一章电路及其应用选择题易错题培优（难）1．关于电阻和电阻率下列说法正确的是( )A．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C．由R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R【答案】B【解析】【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C错误；一根粗细均匀的电阻丝，电阻为R．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S可知，电阻变成原来的16倍，故D错误；故选B．【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I均无关，只取决于电阻率、导线长度和截面积大小．2．如图，有一未知电阻R x，为了较准确地测出电阻值，利用试触法得到两组数据，接a 时得到数据为6V、0.15A，接b时得到数据为5.8V、0.2A，那么该电阻测得较为准确的数值及它与与真实值比较的情况是（）A．29Ω，大于真实值B．40Ω，大于真实值C．29Ω，小于真实值D．40Ω，小于真实值【答案】B【解析】【详解】开关接a、b两点时，电压表示数相对变化量6 5.81630UU∆-==，电流表示数相对变化量0.20.1510.153I I ∆-==，则有I U I U∆∆>，电流表示数变化量大，则电流表应采用内接法，即开关应接在a 点，电阻测量值6400.15R =Ω=Ω；由于采用电流表内接法，电流表分压，电压测量值大于真实值，电阻测量值大于真实值，故选项B 正确，A 、C 、D 错误。
