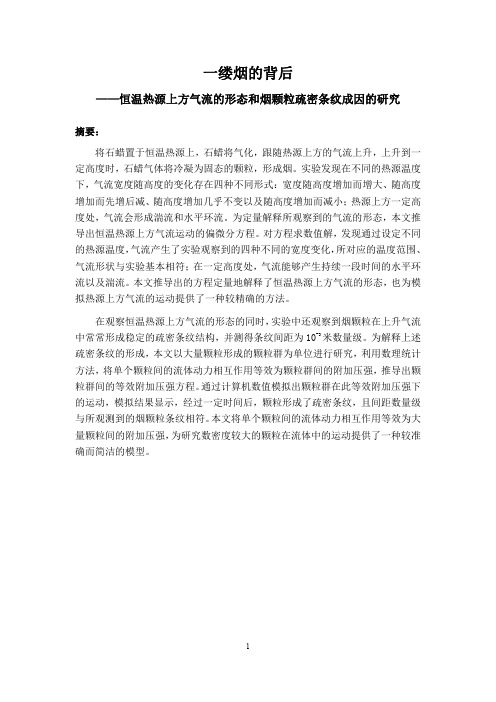

一缕烟的背后-恒温热源上方气流的形态和烟颗粒疏密条纹成因的研究

一缕烟的背后-恒温热源上方气流的形态和烟颗粒疏密条纹成因的研究
-3
1
The study of the morphology of airflow and the cause of
fringes
formed by smoke particles over a heat source of constant temperature
Abstract Paraffin placed on a heat source of constant temperature will vaporize and rise with the airflow above. When rising to a certain height, the paraffin gas will condense into solid particles and form smoke. Experiments show that the width of airflow changes in four different ways according to different temperature ranges of the heat source. Specifically, as the airflow increases in height, the width of the airflow may be increasing, first increasing and then decreasing, remaining almost unchanged, or decreasing. Meanwhile, at a certain height above the heat source, the airflow can form turbulent flows and horizontal circulations. To quantitatively explain why the airflow takes on such morphology, this study derives the partial differential equations of the movement of air over a heat source of constant temperature. Numerical solutions of the equations show that four ranges of temperature of the heat source correspond to four different airflow width changes. Both the four shapes of airflow and their respective temperature ranges are consistent with experimental results. Moreover, at a certain height, the airflow displays turbulent flows and horizontal circulations which remain for a certain period of time. Therefore, it can be concluded that the equations derived in this study are able to quantitatively explain the shape of the airflow above a heat source of constant temperature. Hopefully, the study provides an accurate method for simulating the movement of airflow over heat sources. While observing the morphology of airflow above a heat source of constant temperature, it is noticed that the smoke particles often form a stable fringe structure in the rising air. The distances between adjacent stripes are 10-3 meters by orders of magnitude. To explain the formation of fringes, this study takes the colonies formed by a massive amount of particles as a basic unit of investigation. By making use of mathematical statistics, the study transfers the effect of fluid dynamic interactions between individual particles into equivalent additional pressures between particle colonies ， and derives the equations of equivalent additional pressures between particle colonies. Afterwards, the study simulates the movement of particles under such additional pressures on the computer. The simulation results show that, after a certain period of time, fringes form among the particles. The orders of magnitude of the distances between adjacent stripes are consistent with experimental results. By transferring the fluid dynamic interactions between individual particles into equivalent additional pressures between a large number of particles, this study explains the formation of fringes, and provides an accurate and simple model for studying the movement of a large number of particles in fluids.

粒子运动研究颗粒在流体中的运动和受力情况

粒子运动研究颗粒在流体中的运动和受力情况

粒子运动研究颗粒在流体中的运动和受力情况粒子运动研究：颗粒在流体中的运动和受力情况在科学研究领域中，颗粒运动是一个重要的课题。

颗粒在流体中的运动和受力情况对于理解物质的宏观性质以及许多实际应用具有重要的意义。

本文将介绍有关颗粒在流体中运动和受力的研究成果，并探讨其应用前景。

一、流体中的颗粒运动现象颗粒在流体中的运动受到流体环境的影响，其运动规律复杂多样。

根据颗粒与流体之间相互作用的特点，颗粒在流体中运动主要分为扩散、沉降、悬浮等几种常见现象。

1. 扩散：扩散是指颗粒在流体中由于热运动而发生的无规则扩散。

颗粒在流体中扩散的速度与其粒径大小、流体的温度、浓度梯度以及颗粒形状等因素有关。

2. 沉降：当颗粒位于流体中时，会受到重力和阻力的作用。

较大的颗粒由于重力的作用，会向下沉降。

沉降的速度与颗粒的大小、密度、流体的黏性以及流体中的其他粒子相互作用等因素有关。

3. 悬浮：当颗粒的密度与流体的密度接近或相同时，颗粒可以悬浮在流体中。

在某些特定的情况下，颗粒与流体之间会存在浮力的作用，使得颗粒能够悬浮在流体中。

悬浮的稳定性取决于颗粒的大小、密度、流体的密度以及流体中其他粒子的相互作用等因素。

二、颗粒在流体中的受力情况颗粒在流体中的运动受到多种力的作用，包括浮力、重力、阻力、颗粒间相互作用力等。

这些力相互作用，决定了颗粒在流体中的运动轨迹和速度。

1. 浮力：当颗粒的密度小于流体的密度时，颗粒受到的浮力会使其向上浮升。

浮力的大小与颗粒的体积、流体的密度以及颗粒与流体之间的相互作用有关。

2. 重力：重力是影响颗粒运动的另一个重要因素。

颗粒受到重力的作用会向下沉降或下沉。

重力的大小与颗粒的质量有关。

3. 阻力：颗粒在流体中运动时，会受到来自流体的阻力。

阻力的大小与颗粒的形状、速度以及流体的黏性有关。

4. 颗粒间相互作用力：当多个颗粒同时存在于流体中时，颗粒之间会相互作用。

这种相互作用力可以是引力或斥力，影响颗粒间的距离和排列形态。

悬浮颗粒在流体中的运动与涡旋生成

悬浮颗粒在流体中的运动与涡旋生成当我们观察水中的悬浮颗粒时，我们会发现它们似乎在流体中随意地漂浮、下沉或者旋转。

这种运动背后隐藏着复杂的物理过程，涉及到流体力学和颗粒动力学的相互作用。

本文将探讨悬浮颗粒在流体中的运动以及涡旋生成的原理。

首先，让我们来了解一下悬浮颗粒在流体中的受力情况。

当颗粒悬浮在流体中时，它会受到流体的阻力和重力的作用。

阻力是由于流体与颗粒之间的摩擦力引起的，它的大小与颗粒的速度和流体的粘性有关。

重力则是由于颗粒的质量引起的，它的大小与颗粒的质量有关。

根据牛顿第二定律，颗粒的运动受到力的作用。

当颗粒受到的阻力和重力平衡时，它将保持在流体中的静止状态。

然而，当颗粒受到的阻力小于重力时，它将开始下沉。

相反，当颗粒受到的阻力大于重力时，它将开始上浮。

这种上浮和下沉的运动被称为颗粒的沉降。

除了沉降，悬浮颗粒还可能经历旋转运动。

当颗粒受到流体的剪切力时，它将开始旋转。

剪切力是由于流体的粘性引起的，它的大小与流体的粘性以及颗粒与流体之间的相对速度有关。

当颗粒受到的剪切力大于阻力矩时，它将开始旋转。

旋转运动的速度和方向取决于颗粒的形状、大小和密度以及流体的粘性和流速。

悬浮颗粒的旋转运动还可能导致涡旋的生成。

涡旋是流体中的旋转流动，它具有较高的速度和较低的压力。

当颗粒旋转时，它会带动周围流体一起旋转，形成一个涡旋。

涡旋的生成与颗粒的旋转速度和流体的粘性有关。

当颗粒旋转速度较高或流体粘性较低时，涡旋的生成更加明显。

涡旋的生成在自然界和工程应用中都具有重要的意义。

例如，在海洋中，悬浮颗粒的运动和涡旋的生成对海洋生态系统的物质交换和能量传递起着重要的作用。

在工程应用中，涡旋的生成可以用于混合和搅拌流体，提高传热和质量传递效率。

总结起来，悬浮颗粒在流体中的运动与涡旋生成涉及到流体力学和颗粒动力学的相互作用。

颗粒的沉降受到阻力和重力的平衡，而旋转运动受到剪切力和阻力矩的平衡。

旋转运动还可能导致涡旋的生成，涡旋的生成与颗粒的旋转速度和流体的粘性有关。

材料加工中的特殊流动


ηC =ηM（1+2.5φf +10.25φf ） （φf <0.25）
式中ηM 为无颗粒时基础流体的动力粘度。
悬浮液中颗粒的沉降速度υh与沉降终速υt 的关系是： υh=υt（1-φf）n n为常数，其值取决于颗粒雷诺数Rep 以及管径D与颗粒直径d 的比值，
材料加工冶金传输原理
`
2009@合肥工业大学材料学院材料成型与控制系
`
2009@合肥工业大学材料学院材料成型与控制系
第一节 流体与颗粒的两相流
上述公式使用的条件为
1）球形固体颗粒；
2）稳定运动；
3）颗粒在静止或在速度场均匀且无湍流的流体中运动； 4）单个颗粒在远离固体表面较远的区域运动。 5） 10-3< Rep < 2，缓慢流动区或斯托克斯定律区
例题
材料加工冶金传输原理
pR 通过类推法可得到 K L
1
2
h
式中K1—比例常数；Rh—水力学半径； —流体在料层孔隙内的平均速度。
材料加工冶金传输原理
`
2009@合肥工业大学材料学院材料成型与控制系
第二节 固体填料层内的流动
工程中通常知道表观速度υ0，表观速度定义为：υ0= qv /A
pR 因为 所以 K ， 孔隙度 L 引入水力学半径Rh。对填料层，Rh可定义为
`
2009@合肥工业大学材料学院材料成型与控制系第一节 流体与颗粒的两相流
二、 悬浮液中颗粒的流动
此时，要考虑颗粒间的相互影响，通常发生“干涉沉降”，使沉降速度变 小。 原因：对沉降速度相对较快的大颗粒而言，流体的有效密度和粘度变大； 颗粒沉降排出的流体以较大的速度运动，对其它颗粒的沉降有阻滞作用。 悬浮液的动力粘度（ηC）与悬浮液中颗粒的体积分数（ φf，%）有关： 2

化工原理(1)(全英文)智慧树知到答案章节测试2023年山东科技大学

绪论单元测试1.The unit operation of separation of gas mixture based on the difference ofcomponents’solubility is . 利用气体各组分在液体中的溶解度的不同而实现气体分离的单元操作是。

（）A:Distillation 精馏B:Extraction萃取C:Adsorption吸附D:Absorption吸收答案:D2.Please judge which following unit operation belongs to mass transfer? 请判断哪个单元操作属于质量传递? ( )A:Distillation 精馏B:Heating 加热C:Filtration 过滤D:Settling 沉降答案:A3.Which unit operation belongs to heat transfer? 哪个单元操作属于热量传递?( )A:Settling 沉降B:Transportation of fluids 流体输送C:Stirring 搅拌D:Cooling 冷却答案:D4.As we all know, “three transfers” is a very important concept, which includesmomentum, heat, and mass transfer, now judge which following unitoperation belongs to momentum transfer? 总所周知，三传是非常重要的概念，它包括动量、热量和质量传递，请判断哪个单元操作属于动量传递?( ) A:Cooling 冷却B:Absorption吸收C:Transportation of fluids 流体输送D:Distillation精馏答案:C5.Some unit operations just include 1 transfer, however others maybe include2 or3 transfers at the same time, please indicate the unit operation belowthat exists mass and heat transfers meanwhile?一些单元操作只存在一种传递，有些则同时存在2到3种单元操作，请指出下面哪个单元操作既属于质量传递同时也属于热量传递？( )A:Transportation of fluids 流体输送B:Heating加热C:Cooling 冷却D:Distillation精馏答案:D第一章测试1.Gas is a compressible fluid. 气体是一种可压缩性的流体。

流体动力学中的颗粒-粒子流动

流体动力学中的颗粒-粒子流动导言流体动力学是研究流体力学和动力学性质的科学分支。

在流体动力学中，颗粒-粒子流动则是一个重要的研究方向。

颗粒-粒子流动是指在流体中存在着一些离散的颗粒或粒子，在流体的作用下发生运动和相互作用的现象。

颗粒-粒子流动广泛应用于颗粒物料输送、颗粒物料分散、颗粒物料混合等领域。

颗粒-粒子流动的基本概念在流体动力学中，颗粒-粒子流动指的是由流体中的颗粒或粒子组成的流动体系。

颗粒-粒子流动体系不仅包括了流体的流动特性，还包括颗粒或粒子的运动和相互作用。

在颗粒-粒子流动体系中，流体与颗粒或粒子之间存在着复杂的相互作用力，如颗粒-粒子之间的接触力、流体对颗粒或粒子的拖曳力等。

颗粒-粒子流动体系的运动和相互作用规律受到多个因素的影响，包括颗粒或粒子的物理性质、流体的性质以及流动条件等。

颗粒-粒子流动体系的运动可以分为两个方面，一是颗粒或粒子相对于流体的运动，二是颗粒或粒子间的相互作用。

颗粒-粒子流动体系的相互作用力包括接触力、摩擦力、颗粒或粒子对流体的扰动力等。

颗粒-粒子流动的研究方法研究颗粒-粒子流动的方法有多种，包括实验方法、数值模拟方法和理论分析方法等。

实验方法是最直接的研究颗粒-粒子流动行为的方法，通过设计合适的实验装置和测量手段，可以获得颗粒-粒子流动的实际情况。

数值模拟方法则通过建立颗粒-粒子流动的数学模型，利用计算机进行数值求解，得到流体和颗粒或粒子的运动和相互作用的信息。

理论分析方法则是从理论角度出发，通过对颗粒-粒子流动体系的基本方程进行推导和分析，来揭示颗粒-粒子流动的规律和特性。

在实验方法中，常用的手段包括粒子追踪技术、颗粒图像测速技术等。

粒子追踪技术通过跟踪颗粒或粒子的运动轨迹来获得颗粒-粒子流动的信息。

颗粒图像测速技术则是利用高速相机对流体中的颗粒或粒子进行拍摄，然后根据图像处理技术来获得颗粒-粒子流动的速度和位置信息。

数值模拟方法是研究颗粒-粒子流动的重要手段之一，可以对流体动力学和颗粒或粒子运动进行数值计算，揭示流体和颗粒或粒子的运动规律。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 .1 0 .7
−0.29
, µ −0.43
Calculating Terminal Velocity
Generally we do not know which region we are in, so we do not know what expression to use for CD
2 Solution is to use dimensionless groups: CD Re p
1 Combining with our definition of CD C D = R′ /( ρ f U 2 ) 2
2 πx 3 1 2 πx (ρp − ρ f )g − CD ρ f UT =0 6 2 4
And so:
4 gx (ρp − ρ f ) CD = ρf 3 U2 T
In practice:
Small particles in gases and all common particles in liquids quickly accelerate to their terminal velocity. E.g. a 100µm particle falling from rest in water requires 1.5 milliseconds to reach its terminal velocity of 2mm/s.
In the Newton's Law region, CD = 0.44 And so:
x(ρp − ρ f )g UT = ρf
1 2
In the Intermediate region, no explicit expression, but:
UT ∝ x , ( ρ p − ρ f ) , ρ f
Particle shape influences the drag force. Spherical particles have the least drag The effect of shape of non-spherical particles on their drag coefficient is described by their sphericity.
To calculate size x, for a given UT Calculate:
CD 4 gµ(ρp − ρ f ) = Rep 3 U3 ρ 2 T f
(Which is independent of x)
CD Re p is constant
For given particle and fluid properties
Calculating Terminal Velocity
At terminal velocity, the force balance becomes:
Gravity − Buoyancy − Drag = 0
πx 3 πx 3 πx 2 ρp g − ρ f g − R′ =0 6 6 4

For a sphere
Standard Drag Curve
Region Rep range CD Stokes < 0.3 24/Rep Intermediate 0.3 < Rep < 500 ≈ 24/Rep + 0.44 Newton's Law 500 < Rep < 2x105 ≈ 0.44
Several correlations have been proposed for CD over the entire range; for example:
A particle falling from rest in a fluid initially has a high acceleration since fluid drag will be small. As the particle accelerates, the drag force increases, causing the acceleration to reduce. Eventually a force balance is achieved when the acceleration is zero and a maximum or terminal relative velocity is reached. This is known as the single particle terminal velocity UT.
Drag for Non-spherical Particles
Particle shape influences the drag force. Spherical particles have the least drag – no matter how a spherical particle is rotated, it will always have the same drag If a less spherical particle is rotated, it will encounter a greater drag force in some orientations.
Sphericity ψ = surface area of a sphere of volume equal to that of the particle
surface area of particle
• Sphericity of a sphere is ψ=1 •Sphericity of a cube is ψ=0.806
CD = 24 0 1 + 0.1806 Rep.6459 Rep
(
)
0.4251 + 6880 .95 1+ Rep
By Haider and Levenspiel (1989), which is claimed to fit the data with a root mean square deviation of 0.024.
Stokes Law
A drag coefficient, CD is defined as: where R′ is the force per unit projected area of the particle.
R′ = FD πx 2 4
1 CD = R′ /( ρ f U2 ) 2
CHE4162 Particle Technology
Lecture 2 : Single Particles in a fluid
Rhodes: Chapter 2
Learning Objectives
• Develop an understanding of the forces resisting the motion of a single solid particle • Understand the different regimes on the standard drag curve • Provide methods for the estimation of the steady velocity (terminal velocity) of the particle relative to the fluid. • Understand the effects of particle shape and vessel walls on particle motion • Findings will be used later in the study of fluidization, gas cyclones and pneumatic transport
FD = 3 πxµU
U is the relative velocity
xρ f U Single particle Reynolds number, Re p = µ
Stokes Law holds exactly for Rep ≤ 0.1, within 1% for Rep ≤ 0.3, within 3% for Rep ≤ 0.5 and within 9% for Rep ≤ 1.0,
For a sphere:
Projected area
So Stokes Law becomes:
24 CD = Rep
Stokes law at higher relative velociБайду номын сангаасies:
•At higher relative velocities, the inertia of the fluid begins to dominate & Stokes Law does not apply. •Drag force is described experimentally by the “Standard Drag Curve”
where UT is the single particle terminal velocity
Calculating Terminal Velocity
In the Stokes law region,
CD = 24 Rep
And so:
x 2 (ρp − ρ f )g UT = 18µ
Particles Falling Under Gravity through a fluid
Gravity − Buoyancy − Drag = Accelerati on Force
buoyancy
Fluid drag
Resulting accelerating force gravity
Particles Falling Under Gravity through a fluid
