_____________10kV 工程美式箱变·技术规范书_____年___ 月目次1 标准技术参数表····················2 项目需求·······················2.1 货物需求及供货范围················2.2 必需的备品备件、专用工具和仪器仪表供货表·····2.3 图纸提交单位···················2.4 工程概况·····················2.5 使用条件·····················2.6 可选技术参数表··················3 投标人提供信息····················3.1 投标人技术偏差表·················3.2 销售运行业绩表··················3.3 推荐的备品备件、专用工具和仪器仪表供货表·····3.4 主要组部件材料表·················3.5 投标人技术参数偏差表···············3.6 投标人应提供的其他资料··············3.7 投标人需提供的设备图纸及资料···········附：1）电气主接线图2）箱变平面布置图1 标准技术参数表投标人应认真逐项填写技术参数响应表（见表1）中“投标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

10kV预装式（美式）变电站技术规范书目录1. 总则2. 技术标准3. 使用环境条件4. 产品技术参数5. 技术性能要求6. 供货范围7. 质量保证及试验8. 卖方应提供的供货范围和技术文件9. 包装、运输、起吊、标志、储存附录一对卖方投标文件的要求附录二买方提供的技术文件附录三实验大纲附录四售后服务承诺附录五备品备件及专用工具附录六美式箱变电气接线图1.总则1.1 本设备技术规范书适用于含山县褒禅山路电缆下地工程所用的预装式（美式）变电站，它提出了箱式变的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述并征得设计部门和用户的同意。

1.4 本设备规范书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.6 本设备规范书未尽事宜，由买卖双方协商确定。

2.技术标准2.1 产品的设计、材料、制造和调试过程中应符合现行的国标电力行业标准及IEC439有关标准的要求外，还应遵循下述标准（不限于）。

下列标准如被修订，请卖方按照最新版本标准使用。

GB1094-1996 《电力变压器》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB311.1-1997 《高压输变电设备的绝缘配合》GB50150-1991 《电气装置安装工程交接试验标准》GB/T7328-1987 《变压器和电抗器的声级测量》GB/T4208-1993 《外壳防护等级》IP代码(IEC529:1989)GB/T17467-1998 《高压/低压预装式变电站》DL/T537-2002 《高压/低压预装式变电站选用守则》GB/T3804-90 《3～63kV交流高压负荷开关》SD320-89 《箱式变电站技术条件》GB191 《包装贮运标志》3.使用环境条件3.1 安装地点：户外；3.2 周围空气温度最高温度： 45℃最低温度： -25℃最大日温差： 25℃3.3 海拔高度: ≤ l000 m（黄海高程）3.4 污秽等级: ≤ III级3.5 风压等级: ≤ 700Pa （相当于风速34m/s）3.6 环境相对湿度：日平均值： 95 %月平均值： 90 %3.7 地震烈度: 8 度水平加速度： 0.2 g垂直加速度： 0.25 g4.产品技术参数4.1 变压器参数表4.2 负荷开关参数表4.3 高压电缆插头参数表4.4 避雷器技术参数表5. 技术性能要求5.1 箱变设计和结构应符合有关国家标准。

环保型非金属预装箱式变电站XXXXX有限责任公司目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1．总则1.1本设备技术规范书适用于10kV欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

DL/T 537-2002 《高压/低压预装箱式变电站选用导则》DL/T 537-1993 《6～35kV箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3～63kV交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2．使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2 海拔：不超过1000m；2.3 风速：不大于25m/s；2.4 环境湿度：月平均值不大于90%；日平均值不大于95%；2.5 耐地震能力地震烈度：8级地面水平加速度： 0.2g;地面垂直加速度：0.1g;2.6安装地点的倾斜度：不大于3°2.7考虑日照、污秽、凝露及自然腐蚀的影响。

江苏蓝色玻璃集团有限公司屋面3MW分布式电站项目10kV箱变技术规范书编制：复核：审核：批准：西安特变电工电力设计有限责任公司时间2015年9月目录招标设备一览表 (1)1一般技术要求 (2)1.1总则 (2)1.2规范、标准和其它规定 (2)2.环境条件 (6)3技术要求 (6)3.1箱式变电站技术要求 (6)3.2双绕组变压器 (7)3.3 高压侧元件 (8)3.6箱式变电站结构 (9)4设计联络 (10)5生产制造计划： (10)6 工厂监造和检验 (10)7工厂试验和现场试验 (11)8图纸及技术文件的提交 (12)9质量保证 (15)10 设备性能的评价指标 (15)11．试验要求 (15)11.1 基本要求 (15)附录A：变压器主要组、部件及材料表 (15)附录B：变压器主要备品备件清表 (16)附录C：专用工具及仪器清表 (17)附录D:技术偏差表 (17)招标设备一览表单位：台1一般技术要求1.1总则1.1.1本设备技术规范书只适用于江苏蓝色玻璃集团有限公司屋面3MW分布式电站项目箱式变压器的设备购买事宜，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品及相应的服务，同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.1.3 投标方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

1.1.2本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.1.5合同签订之后，按技术协议要求，投标方提出合同设备的设计、制造、检验/实验，装配、安装、调试、试运、验收、运行和维护等标准清单给甲方。

1.1.6本设备技术规范书经双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

B0143S-X-01河北滨河房地产开发股份有限公司10kV箱式变电站技术规范书二○○五年九月二十九日10kV箱式变电站技术规范书一、总则1.1 本规范书提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文。

卖方应提供符合规范书和工业标准的优质产品。

1.3 本规范书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。

1.4 本规范书经买卖双方确认后作为合同的技术附件，与合同书正文具有等同法律效力。

随合同一起生效。

本规范书未尽事宜，双方协商确定。

二、技术要求2.1 设备制造应满足下列规范和标准：以下标准所包含的条文，通过在本规范书中引用而构成规范书的条文，其中所示版本为相应最新有效版本。

主要规范和标准如下：1．IEC56 (1987) 《高压交流断路器》2．IEC694 (1980) 《高压开关设备标准共用条款》3．IEC298（198）《额定电压1kV以上50Kv 以下交流金属封闭开关设备和控制设备》4．ZBK40001-89《组合式变电站》；5．SD320-89《箱式变电站技术条件》；6．DL/T537-93《箱式变电站订货技术条件》；7．GB/17467-1998《高压/低压预装式变电站》8．GB11022-89《高压开关设备和控制设备的通用条款》9．GB3309《高压开关设备在常温下的机械试验》10．GB3804《交流高压负荷开关》11．GB1985-89《接地开关》12．GB3906-91《3～35kV交流金属封闭开关设备》13．GB2706《交流高压电器动、热稳定试验》14．GB1497《低压电器基本标准》15．GB1094.1～5～85《电力变压器》16.GB6451.1～5～86《三相油浸式电力变压器技术参数和要求》17.《低压开关设备》18.《外壳防护等级的分类》19.其它技术要求。

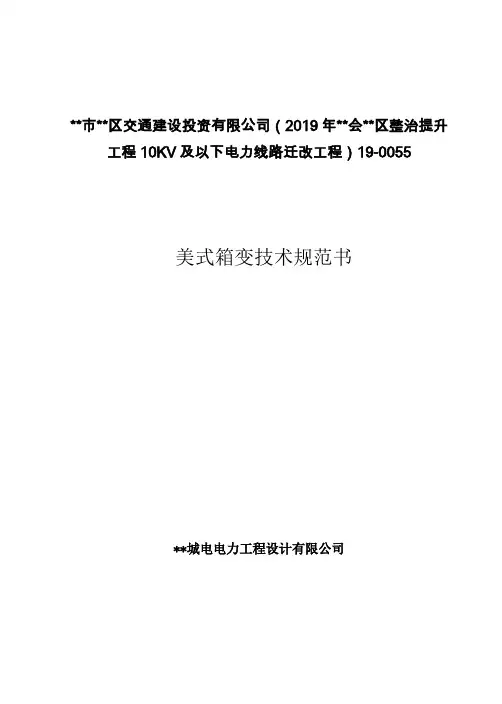

**市**区交通建设投资有限公司（2019年**会**区整治提升工程10KV及以下电力线路迁改工程）19-0055美式箱变技术规范书**城电电力工程设计有限公司目录第1部分通用技术规范 (3)1 范围 (3)2规范性引用文件 (3)3术语和定义 (4)4总则 (4)5结构及其他要求 (7)7技术服务、工厂检验和监造 (10)第2部分：专用技术规范 (11)1标准技术参数 (11)2主要组部件材料表 (14)3使用环境条件表 (15)4附图 .............................................................................................................................. 错误!未定义书签。

第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

答：满足要求本部分适用于10kV箱式变电站招标。

答：满足要求2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

答：满足要求GB 311.1 绝缘配合第1部分：定义、原则和规则答：满足要求GB 1094.1 电力变压器第1部分：总则答：满足要求GB 1094.2 电力变压器第2部分：温升答：满足要求GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙答：满足要求GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则答：满足要求GB 1094.5 电力变压器第5部分：承受短路的能力答：满足要求GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则答：满足要求GB/T 1094.10 电力变压器第10部分：声级测定答：满足要求GB 1208 电流互感器答：满足要求GB 1984 高压交流断路器答：满足要求GB 1985 高压交流隔离开关和接地开关答：满足要求GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油答：满足要求GB 2900.95 电工术语变压器、调压器和电抗器答：满足要求GB 3804 3.6kV～40.5kV高压交流负荷开关答：满足要求GB/T 4109 交流电压高于1000V的绝缘套管答：满足要求GB 4208 外壳防护等级（IP代码）答：满足要求GB/T 4585 交流系统用高压绝缘子的人工污秽试验答：满足要求GB 5273 变压器、高压电器和套管的接线端子答：满足要求GB/T 6451 油浸式电力变压器技术参数和要求答：满足要求GB/T 7252 变压器油中溶解气体分析和判断导则答：满足要求GB/T 7354 局部放电测量答：满足要求GB/T 7595 运行中变压器油质量答：满足要求GB 10230.1 分接开关第1部分性能要求和试验方法答：满足要求GB 10230.2 分接开关第2部分：应用导则答：满足要求GB 13499 电力变压器应用导则答：满足要求GB/T 13729 远动终端设备答：满足要求GB/T 14048.1 低压开关设备和控制设备第1部分：总则答：满足要求GB/T 14048.2 低压开关设备和控制设备第2部分：断路器答：满足要求GB 16926 交流高压负荷开关熔断器组合电器答：满足要求GB 16847 保护用电流互感器暂态特性技术要求答：满足要求GB 16927.1 高压试验技术第1部分：一般定义及试验要求答：满足要求GB 16927.2 高压试验技术第2部分：测量系统答：满足要求3GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验答：满足要求GB/T 17467 高压/低压预装式变电站答：满足要求GB/T 17468 电力变压器选用导则答：满足要求GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则答：满足要求GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子答：满足要求GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范答：满足要求GB 50150 电气装置安装工程电气设备交接试验标准答：满足要求JB/T 10217 组合式变压器答：满足要求DL/T 537 高压/低压预装箱式变电站选用导则答：满足要求DL/T 572 电力变压器运行规程答：满足要求DL/T 593 高压开关设备和控制设备标准的共用技术要求答：满足要求DL/T 596 电力设备预防性试验规程答：满足要求DL/T 844 12kV少维护户外配电开关设备通用技术条件答：满足要求DL 911 电力变压器绕组变形的频率响应分析法答：满足要求DL 1093 电力变压器绕组变形的电抗法检测判断导则答：满足要求DL 1094 电力变压器用绝缘油选用指南答：满足要求DL 5027 电力设备典型消防规程答：满足要求3术语和定义下列术语和定义适用于本部分。

10kV箱变技术规范书美变10kV箱变技术规范书（美式箱变路灯专用部分）本技术规范书的专用部分使用范围，仅限于10kV美式箱变的订货招标。

1、箱变型式:户外2、技术要求:高压开关:终端型采用2工位油浸负荷开关（内置），变压器采用：普通油浸变型号：ZGD11-Z-80KVA/10/0.4额定容量：80 kVA；连接组别：YynO；接线类型：见报价一览表；额定电压：高压侧10kV；低压侧230V；额定频率：50Hz；冷却方式：自然风冷；最高运行电压：10kV；低压线圈绕线方式：线绕式变压器标准：油浸变压器采用充油变标准；高压熔断器：插入式熔断器噪声水平：测点距变电站周围0.3m，间距不大于1m，高度在变电站外壳高度的1/2 处，额定电压下进行测量，测量的平均声压级分别为不大于55dB。

高压开关配置表；低压部分◆低压侧主进开关采用：塑壳断路器开关（正泰），◆低压主进开关额定电流：按变压器容量配置（国标）；◆低压主进开关保护整定电流：按变压器容量配置（国标）；低压出线开关采用断路器。

绝缘水平：◆1min工频耐受电压（有效值）：对地：2.5kV；相间：2.5kV；箱体部分◆箱站内的电气间隙及爬电距离应满足国标规定。

◆箱变的温升：高压室≤60°C；低压室≤60°C；◆箱变的箱体颜色为军绿色（碳钢板）◆外形尺寸不得超过： mm（长）× mm（宽）× mm（高）。

箱变采用品型结构排列。

箱变额定外壳级别为10K，防护等级IP33，箱变的设计使用年限为 30 年。

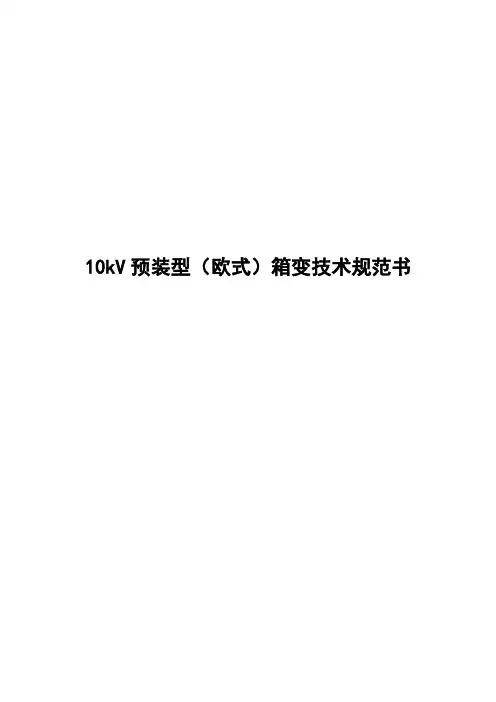

10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则本技术条件规定了预装型（欧式）箱变10/系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。

本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/系列的制造、选型、验收、安装和维护。

本设备技术规范提出的是最低限度的技术要求。

除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。

如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。

仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。

提交供审查的标准应为中文或英文版本。

本技术规范书未尽事宜, 由招标、投标双方协商确定。

本规范的条款为定货合同的附件，与合同正文具有同等效力。

2. 工作范围供货范围供货范围详见商务标书。

包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。

供方要确认其范围并提供详细供货清单以及所列的技术文件。

服务界限欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。

现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。

厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。

这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。

供方在签订合同后应提供的图纸（一式3份）：安装基础图:包括动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置要求等。

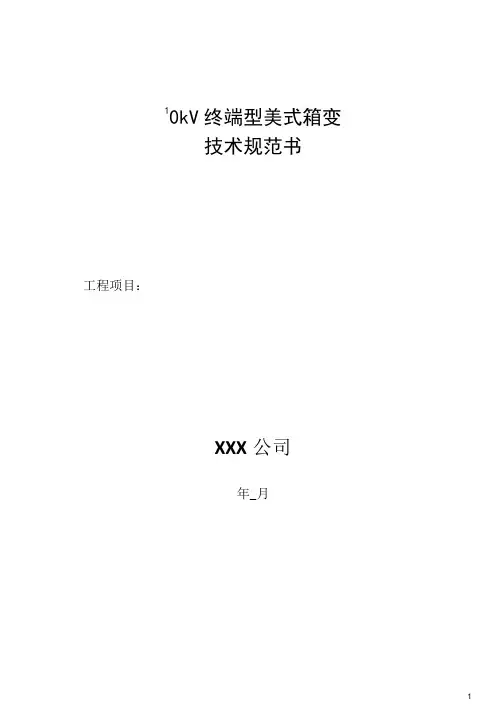

10kV终端型美式箱变技术规范书工程项目：XXX公司年_月1总则1.1本设备技术规范书适用于10kV终端型美式箱变，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备(或系统)完全满足本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

DL/T537-2002《高压/低压预装箱式变电站选用导则》GB/T17467-1998《高压/低压预装式变电站》JB/T10217-2000组合式变压器GB/T17467-1998《高压/低压预装式变电站》GB/T11022-1999《高压开关设备和控制设备标准的共同技术要求》GB/T14048-1993《低压开关设备和控制设备总则》DL/T537-2002《6〜35kV箱式变电站订货技术条件》1.6本设备技术规范书未尽事宜，由需供双方协商确定。

1.7供方应获得IS09000(GB/T19000)资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目10kV箱式变压器技术规范书中国葛洲坝集团电力有限责任公司南京设计院2016年6月目录第一章.总则 (3)第二章技术规范 (5)第三章供货范围 (21)第四章技术资料和交付进度 (24)第五章交货进度 (26)第六章监造、检验/试验和性能验收试验 (27)第七章技术服务和设计联络 (29)第八章部件供货及外购 (32)第九章大(部)件情况 (34)第十章差异表 (35)第一章. 总则1.1本规范书适用于廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目，采用的 10kV箱式变压器设备，它提出了该设备的功能设计、性能、结构、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合有关工业标准和本技术规范书要求并且是功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的IEC标准。

卖方应提供所使用的标准，本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

1.3 卖方如对本技术规范书有异议，应以书面形式明确提出，在征得招标人同意后，可对有关条文进行修改。

如招标人不同意修改，仍以招标人意见为准。

如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的要求。

如有异议，不管是多么微小，都必须清楚地表示在“差异表”中。

1.4 卖方必须有权威机构颁发的ISO-9001系列的认证证书或等同的质量保证体系认证证书。

卖方（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格的高质量的产品，设备应是技术先进并经过同类工程两年以上成功运行，实践证明是成熟可靠的产品及相应的商业运行经验。

（项目单位名称）10 kV 箱式变电站工程10kV箱式变电站(美变)技术规范书（范本）目录表1：货物需求及供货范围一览 (3)表2：必备的备品备件、专用工具和仪器仪表供货表 (4)表3：推荐的备品备件、专用工具和仪器仪表供货表（制造厂提供） (4)投标人应具备的条件 (5)1. 总则 (6)2. 工程概况 (6)5. 技术参数和性能要求 (7)6. 拖车技术要求 (12)7. 技术差异 (13)8. 安装说明及安装示意图 (13)9. 性能试验及质量保证 (13)10.服务 (14)11. 服务承诺 (14)附录A 投标产品的销售及运行业绩表（近五年） (16)附录B 技术参数通用部分条款变更表 (16)表1：货物需求及供货范围一览10kV箱式变电站（美变）: 成套组合式型号：电压： 10kV\0.4kV容量：套数：表2：必备的备品备件、专用工具和仪器仪表供货表表3：推荐的备品备件、专用工具和仪器仪表供货表（制造厂提供）投标人应具备的条件1、投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。

2、投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备，或由生产方提供检测合格证明。

3、国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。

4、进口的关键元件应取得供应商的供货承诺函。

5、投标人应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。

1. 总则1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的10kV美式箱变应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。

10KV箱变技术规范10kV箱变技术规范书⼀、概述本部分规定了10kV欧式箱式变电站技术规范，本技术协议书提出的是最低限度的技术要求，并未对⼀切细节做出规定,也未充分引述有关标准和规范的条⽂。

供⽅若未以书⾯形式对本要求提出异议，则需⽅可认为供⽅提供的产品完全满⾜本规范书和国家及⾏业现⾏标准的要求。

⼆、引⽤标准GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电⼒变压器第1部分：总则GB 1094.2 电⼒变压器第2部分：温升GB 1094.3 电⼒变压器第3部分：绝缘⽔平、绝缘试验和外绝缘空⽓间隙GB 1094.4 电⼒变压器第4部分：电⼒变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电⼒变压器第5部分：承受短路的能⼒GB/T 1094.7 电⼒变压器第7部分：油浸式电⼒变压器负载导则GB/T 1094.10 电⼒变压器第10部分：声级测定GB 1208 电流互感器GB 1984 ⾼压交流断路器GB 1985 ⾼压交流隔离开关和接地开关GB 2536 电⼯流体变压器和开关⽤的未使⽤过的矿物绝缘油GB 2900.15 电⼯术语变压器、互感器、调压器和电抗器GB 3804 3.6kV～40.5kV⾼压交流负荷开关GB/T 4109 交流电压⾼于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统⽤⾼压绝缘⼦的⼈⼯污秽试验GB 5273 变压器、⾼压电器和套管的接线端⼦GB/T 6451 油浸式电⼒变压器技术参数和要求GB/T 7252 变压器油中溶解⽓体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运⾏中变压器油质量GB 10230.1 分接开关第1部分性能要求和试验⽅法GB 10230.2 分接开关第2部分：应⽤导则GB 13499 电⼒变压器应⽤导则GB/T 13729 远动终端设备GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB 16926 交流⾼压负荷开关熔断器组合电器GB 16847 保护⽤电流互感器暂态特性技术要求GB 16927.1 ⾼压试验技术第1部分：⼀般定义及试验要求GB 16927.2 ⾼压试验技术第2部分：测量系统GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17467 ⾼压/低压预装式变电站GB/T 17468 电⼒变压器选⽤导则GB/T 26218.1 污秽条件下使⽤的⾼压绝缘⼦的选择和尺⼨确定第1部分：定义、信息和⼀般原则GB/T 26218.2 污秽条件下使⽤的⾼压绝缘⼦的选择和尺⼨确定第2部分：交流系统⽤瓷和玻璃绝缘⼦GB 50148 电⽓装置安装⼯程电⼒变压器、油浸电抗器、互感器施⼯及验收规范GB 50150 电⽓装置安装⼯程电⽓设备交接试验标准DL/T 537 ⾼压/低压预装箱式变电站选⽤导则DL/T 572 电⼒变压器运⾏规程DL/T 593 ⾼压开关设备和控制设备标准的共⽤技术要求DL/T 596 电⼒设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通⽤技术条件DL 911 电⼒变压器绕组变形的频率响应分析法DL 1093 电⼒变压器绕组变形的电抗法检测判断导则DL 1094 电⼒变压器⽤绝缘油选⽤指南DL 5027 电⼒设备典型消防规程电⼒设备（交流部分）监造⼤纲电⽹设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。

10kV美式箱式变电站技术协议买方：卖方：一、一般要求1 总则1.1 本技术协议书仅适用于电力公司光伏扶贫项目升压变压器，其中包括技术指标、性能、结构、试验以及资料交付和技术文件等要求。

1.2 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关的标准和协议条文，卖方应保证提供符合本协议书和中国有关工业标准的优质产品。

1.3同类产品应在相同或相似条件下的两个及以上光伏发电站成功运行超过两年，且已证明安全可靠。

1.4 本协议书所使用的标准如与卖方所执行的标准发生矛盾时，应按水平较高的标准执行。

1.5 本技术协议书作为订货合同的技术附件，与合同正文具有同等法律效力。

1.6 本技术协议书未尽事宜，由买、卖双方协商解决。

2 标准和规范本招标范围内的设备应首先采用中华人民共和国国家标准及部颁标准和行业标准，在国内标准不完善的情况下，可采用相应的国际标准(如IEC、IEEE等)中最适宜的条款部分或双方认定的其他国家标准。

所采用的标准必须是最新版本。

提供的所有正式文件、产品的铭牌、运输包装等均使用汉字版本。

提供的所有设备及零件应按国际标准化组织ISO9000质量体系制造，图纸和文件均应采用国际度量制单位（SI）和IEC规定的图例符号表示。

主要引用标准如下：《防止电力生产重大事故的二十五项重点要求》、《国家电网公司十八项电网重大反事故措施》以及其他相关标准。

国际电工委员会标准IEC-76出版物要求。

表1 标准及规范标准号标准名称GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4-2005 电力变压器第4部分电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5-2008 电力变压器第5部分承受短路的能力GB/T 1094.10-2003 电力变压器第10部分声级测定GB 311.1-1997 高压输变电设备的绝缘配合GB 1208-2006 电流互感器GB 2536-2011 电工流体变压器和开关用的未使用过的矿物绝缘油GB 5273-1985 变压器、高压电器和套管的接线端子GB/T 7595-2008 运行中变压器油质量标准GB/T 7252-2001 变压器油中溶解气体分析与判断导则GB/T 13499-2002 电力变压器应用导则GB/T 17467-2010 高压/低压预装式配电站GB/T 17468-2008 电力变压器选用导则GB/T 1094.7-2008 电力变压器第7部分：油浸式电力变压器负载导则GB/T 6451-2008 油浸式电力变压器技术参数和要求GB/T 2900.15-1997 电工术语变压器、互感器、调压器和电抗器GB 10230.1-2007 分接开关第1部分性能要求和试验方法GB/T 10230.2-2007 分接开关第2部分：应用导则DL/T 911-2004 电力变压器绕组变形的频率响应分析法DL/T 1093-2008 电力变压器绕组变形的电抗法检测判断导则DL/T 1094-2008 电力变压器用绝缘油选用指南GB 10230.1-2007 分接开关第1部分：性能要求和试验方法GB/T 7354-2003 局部放电测量JB/T 3837-2010 变压器类产品型号编制方法DL/T 572-2010 电力变压器运行规程GB 16847-1997 保护用电流互感器暂态特性技术要求GB 50150-2006 电气装置安装工程电气设备交接试验标准GB/T 4109-2008 交流电压高于1000V的绝缘套管GB/T 4585-2004 交流系统用高压绝缘子的人工污秽试验GB/T 26218.1-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB/T 16927.1-2011 高压试验技术第1部分：一般定义及试验要求GB/T 16927.2-1997 高压试验技术第二部分：测量系统GB 50148-2010 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T 596-1996 电力设备预防性试验规程GB/T 14048.1-2006 低压开关设备和控制设备第1部分：总则GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB 16926-2009 高压交流负荷开关熔断器组合电器GB 3804-2004 3.6kV～40.5kV高压交流负荷开关GB/T 11022-2011 高压开关设备和控制设备标准的共用技术要求DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 844-2003 12kV少维护户外配电开关设备通用技术条件GB 4208-2008 外壳防护等级（IP代码）IEC 420 高压交流负荷开关-熔断器组合电器DL 5027-1993 电力设备典型消防规程GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备GB7251 低压成套开关设备国家标准GB50060-2008 3～110kV高压配电装置设计技术规定GB/T 772-2005 高压绝缘子瓷件技术条件GB/T 3309 高压开关设备常温下的机械试验GB/T 15166 交流高压熔断器DL/T 537-2002 高压/低压预装箱式变电站选用导则JB/T 10217-2000 组合式变压器JB/T 10681-2006 组合式变压器用油浸式负荷开关3.工程概况及使用环境条件3.1工程概况本工程3个项目分别位于县境内。

新建小区10kV箱式变电站技术规范要求新建小区使用箱式变除满足技术规范书要求外，还应满足以下技术要求：1. 箱变总体技术要求1.1变压器室、高压室、低压室、计量室、无功补偿室等布置须独立设置，箱变内部结构合理，隔热和通风良好，确保电器设备安全正常地运行，箱变高压柜柜前安全距离不小于1.5米，低压柜柜前安全距离不小于1.8米。

在箱变下部适当位置设置百叶窗，确保箱变通风良好，并加装防尘装置。

1.2欧变的变压器室装有采用SCB（箔绕）干式变压器（变压器容量不超过500kVA （含500kVA），变压器室空间应按630kVA变压器预留），所装须满足国家的相关标准、规程的规定，并能满足相应的技术规范书的要求；1.3 变压器室除自然通风外，还应在顶部装有不少于2只容量相当的自动温控排风扇，可根据需要任意设定温控数值。

并能自动投切。

变压器采用风扇冷却，风机由变压器顶层油温控制（油变）。

箱变内配置的自动除湿、自动通风设备用来保证运行的安全；自动除湿、自动通风设备应承诺安全运行5年以上。

1.4 变压器室设有网门，以防观察时误入。

1.5高压室应具备足够的空间，可装负荷开关、接地开关、熔断器、电流互感器、电压互感器、避雷器、高压带电显示器、高压计量装置、负荷控制装置、预付费装置等。

1.6 低压室内装设总开关柜、出线柜，总开关柜、出线柜，计量室、无功补偿室之间采用铜排连接。

箱变全部母线铜排按变压器容量不小于630kVA选用，所有铜排加装全绝缘相色套，铜排载流量应满足设计要求。

1.7 低压配电装置各组件及其导体的连接处，在最高环境温度下和最大运行方式下，运行温度不能超过70度。

1.8箱变的无功补偿装置使用自动补偿装置，电容器应选用免维护电容器，连续运行寿命不小于5年。

1.9箱变装设独立的计量用电流互感器，装设计量用的联合接线盒和TTU用的联合接线盒。

1.10箱变的外壳和计量室内预留TTU的安装位置和天线出线孔。

1.11箱变的变压器室、高、低压室和无功补偿室应设有可自动开闭的充分的照明设施。
