35KV箱变技术规范书

50兆瓦地面光伏电站35KV就地升压变压器技术规范书技术规范书协议编号：买方：卖方：年月目录1总则 (1)2 设备规范 (1)2.1设备名称 (1)2.2型式（或型号）、用途和安装数量 (2)2.3参数 (2)3设备的运行环境条件 (2)3.1工程概况 (2)3.2厂址条件 ....................................................................... 错误！未定义书签。

3.3安装运行条件 (3)4 技术要求 (3)4.1技术条件 (3)4.2性能要求 (9)4.3经济要求（主要指能耗等） (13)4.4结构要求 (13)4.5配供驱动机要求 (15)4.6设备材质要求 (15)4.8安装调试要求 (16)4.9其它要求（噪音） (16)5 供货范围 (16)5.1一般要求 (16)5.2供货范围 (16)6 质量保证及试验 (17)6.1设计、制造、应遵守的规程、规范和标准 (17)6.2设备性能、质量保证 (18)6.3设备的试验及要求 (18)7 油漆、包装和运输 (19)7.1油漆和防腐 (19)7.2包装 (19)7.3运输 (20)8、签字页： (21)1总则1.1本技术规范书适用于50MW光伏电站项目的就地箱式变压器设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2技术规范书所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节做出规定，也未充分地详述有关标准和规范的条文，但卖方应保证提供符合本技术规范书和工业标准的功能齐全的优质产品,对国家有关安全、环保等强制性标准，必须满足其要求。

1.3卖方执行本技术规范书所列标准。

有差异时，按较高标准执行。

1.4合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求，在设备投料生产前，卖方应在设计上进行修改。

卖方应满足买方的合理要求，除重大修改外，应不涉及商务问题。

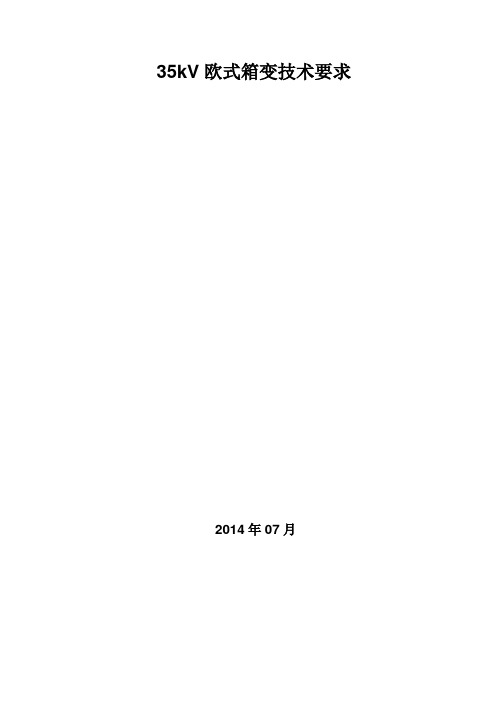

35kV欧式箱变技术要求2014年07月说明※本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。

技术要求中标记为“※”的项目为必须响应的条款。

文件中黄色标记的文字可以根据项目情况进行修改。

目录第1章一般规定与规范 (1)1.1 总则 (1)1.2 工作内容及招标设备范围 (2)1.3 电站概况及主要任务 (4)1.4 设备运行环境条件及布置 (5)1.5 标准及规范 (5)1.6 企业资质 (8)1.7 设备颜色 (9)1.8 铭牌 (9)1.9 包装、起吊、运输和安装 (10)1.10 对规定设备、组件和材料的变更 (11)1.11 图纸、资料的审查与提交 (11)1.12 图纸审查及设计联络会 (13)1.13 对成套性和互换性的要求 (13)1.14 培训 (14)1.15 质保 (14)※1.16 产品售后服务和赔偿 (15)1.17产品使用寿命及其寿命期内的技术服务 (16)1.18 分包 (17)1.19 标书质量 (17)1.20 设备发货 (17)1.21 发货计划及发货细节 (18)第2章箱变技术要求 (19)2.1 工程条件 (19)2.2 设备的主要参数 (19)2.3 其他配置要求 (22)2.4 结构一般要求 (23)2.5 箱变电气二次及保护要求 (26)2.6 备品备件、专用工具表 (29)2.7 附图 (31)第3章干式变压器专用技术要求 (32)3.1 35KV干式电力变压器总体要求 (32)3.2 35KV干式电力变压器技术要求 (34)第4章设备监造和性能验收 (45)4.1 设备监造和工厂性能验收 (45)4.2 设备现场考核验收和调试期间的问题处理 (45)第5章项目接口联络人 (47)第6章技术要求书的基本响应方式 (47)6.1 对技术要求响应方式的基本要求 (47)6.2 例子 (48)第1章一般规定与规范1.1 总则1.1.1本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。

35kV箱变技术协议协议名称：35kV箱变技术协议一、协议背景为确保35kV箱变的安全、稳定运行，提高供电质量，特制定本技术协议。

二、协议目的本协议旨在明确35kV箱变的技术要求、运行参数、检测标准和维护保养等方面的内容，以确保箱变的正常运行和维护。

三、协议内容1. 技术要求1.1 箱变的额定电压为35kV，额定容量为X千伏安，额定频率为50Hz。

1.2 箱变的绝缘等级不低于Y级。

1.3 箱变的温升不超过Z℃。

1.4 箱变的绝缘电阻不低于W兆欧。

1.5 箱变的运行环境温度范围为-40℃至＋40℃。

1.6 箱变的额定短时耐受电流不低于V安培。

2. 运行参数2.1 箱变的额定电压波动范围不超过±5%。

2.2 箱变的额定频率波动范围不超过±2%。

2.3 箱变的负载率不超过P%。

2.4 箱变的功率因数维持在0.95至1之间。

2.5 箱变的运行电流不超过Q安培。

3. 检测标准3.1 箱变的绝缘电阻测试应符合国家标准GB/T 50745。

3.2 箱变的温升测试应符合国家标准GB/T 1094.3。

3.3 箱变的绝缘等级测试应符合国家标准GB/T 11024.3。

3.4 箱变的额定短时耐受电流测试应符合国家标准GB/T 11024.4。

3.5 箱变的额定电压波动测试应符合国家标准GB/T 1094.3。

3.6 箱变的额定频率波动测试应符合国家标准GB/T 1094.3。

4. 维护保养4.1 箱变的定期检查应包括外观检查、绝缘电阻测试、温升测试、绝缘等级测试等。

4.2 箱变的清洁维护应定期进行，确保箱变表面无灰尘、油污等杂质。

4.3 箱变的维修保养应由专业人员进行，确保操作安全可靠。

五、协议执行1. 本协议自双方签署之日起生效，有效期为X年。

2. 如需变更协议内容，双方应提前X天书面通知对方，并经双方协商达成一致意见后进行修改。

3. 协议期满前，双方可协商续签或重新制定新的协议。

4. 如协议执行过程中发生争议，双方应友好协商解决。

箱变技术条件书2013年3月目录1．总则2．技术要求3．各元件电气性能要求4．技术服务5．其他1.总则1.1 本设备技术规范书适用于10kV组合式（预装式）箱变；本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2本设备技术规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文；供方应提供满足本设备技术规范书和现行有关标准要求的高质量产品及其相应的服务。

1.3 如果供方没有以书面形式对本设备技术规范书的条款提出异议，则意味着提供的设备（或系统）完全满足本设备技术规范书的要求。

如有异议，以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

2.技术要求2.1遵循标准执行现行国家标准和行业标准。

遵循的现行标准主要有：GB1094.1-1996 电力变压器第一部分总则GB1094.2-1996 电力变压器第二部分温升GB1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验GB1094.4-2003 电力变压器第四部分分接和联结方法GB1094.5-2008 电力变压器第五部分承受短路的能力GB/T17467-1998 高压/低压预装式变电站GB4208-84 外壳防护等级的分类JB/T 10217-2000 组合式变压器DL/T 537-2002 高压/低压预装箱式变电站选用导则DL/T 537-1993 《6 ～35kV 箱式变电站订货技术条件》GB 15166.2—94 交流高压熔断器限流式熔断器GB/T 12706.4-2002 额定电压6kV到30kV电力电缆附件试验要求GB 16926 –1997 交流高压负荷开关—熔断器组合GB/T 16935.1-1997 《低压系统内设备的绝缘配合》GB311.1-1997 《高压输变电设备的绝缘配合》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3983.1-1989 低压并联电容器DL/TT597-1996 低压无功补偿控制器订货技术条件SD325-89 电力系统电压和无功技术导则GB11032-89 交流无间隙金属氧化物避雷器GB1497-1985 低压电器基本标准GB7251-2005 低压成套开关设备和控制设备GB7328-1987 《电力变压器和电抗器的声级测定》GB3906-2006 3.6-40.5KV交流金属封闭开关设备GB3804-2004 3.6-40.5KV交流高压负荷开关2.2 箱变的使用环境2.2.1安装地点：户外2.2.2海拔高度：1500m以下2.2.3环境气温：-20℃－+50℃2.2.4户外风速：＜35m/s2.2.5最大相对湿度: 小于95%(25℃)(日平均值)，小于90%(25℃)(月平均值) 2.2.6地震列度：不超过8度3．各设备电气性能要求3.1.变压器3.1.1变压器采用S11-M -1250/10/0.4KV型的油变。

（工程名称）二期30MW光伏并网发电项目工程35kV美式箱变技术规范书买方：设计方：卖方：2014年09月目录第1章一般规定与规范 (1)1.1总则 (1)1.2工作内容及招标设备范围 (1)1.3电站概况及自然条件 (3)1.4 设备运行环境条件及布置 (3)室外箱式升压变电站布置在光伏阵列逆变器室附近，户外落地式布置。

(3)本技术条件中各个设备在设计、制造时，应根据本电站实际海拔按国家有关标准对设备外绝缘放电电压进行修正并附相关试验报告及文字说明。

(3)1.5 标准及规范 (3)1.6 接口与协调 (5)1.7 供方技术文件 (5)1.8 材料、工厂涂漆和保护涂层 (8)1.9 备品备件、专用工具和仪器 (8)1.10 铭牌与标志 (9)1.11 工厂组装、试验见证 (9)1.12 包装、起吊、运输和安装 (10)1.13 对规定设备、组件和材料的变更 (10)1.14 对成套性和互换性的要求 (10)1.15 培训 (11)第2章专用技术条款 (11)2.1 美式箱变 (11)2.1.1美式箱式变电站的总体要求 (11)2.1.2 35kV箱式升压变电站内部电气设备主要参数 (13)2.2 质量保证和试验 (18)2.3 试运行 (20)2.4考核运行 (20)设备各主要部件一览表（配置清单） (21)签字页 (26)第1章一般规定与规范1.1总则1.本技术文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供方应提供符合本规范和有关最新工业标准的优质产品。

2.供方应参加设备在现场的调试运行，试运行中如出现质量问题应负责及时处理。

3.如未对本技术文件提出偏差，将认为供方提供的设备符合规范书和标准的要求。

偏差（无论多少）都必须清楚地表示在技术文件中的“差异表”中。

4.合同签订后，供方应指定负责本工程的项目经理，负责协调供方在工程中的各项工作，如设计图纸、工程进度、设备制造、包装运输、现场安装、调试验收等。

35kV双绕组箱式变压器技术规范书附：招标设备一览表本工程所需设备为35kV双绕组箱式变压器3150kVA，37±2×2.5%/0.8kV，D,y11,半穿越电抗Uk=6.5%，14套，具体供货清单如下表所示：主要供货清单目录一总则二标准和规范三工程概况四技术规范五设计分界点六需要招标人配合的工作七供货范围八设备监造（检验）和性能验收试验九技术服务及培训十包装、运输和贮存十一设备、技术资料交付进度一总则1)投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

2)投标人须仔细阅读包括本技术规范阐述的全部条款。

投标人提供的设备应符合技术规范所规定的要求。

3)投标人保证提供的产品符合安全、健康、环保标准的要求。

投标人对成套设备(含辅助系统与设备)负有全部技术及质量责任，包括分包(或采购)的设备和零部件。

招标人有权参加分包、外购设备的采购技术谈判，投标人和招标人协商，最终招标人确定分包厂家，但技术上由投标人负责归口协调。

4)本技术规范提出了对箱式变压器的技术参数、性能、结构、试验等方面的技术要求。

5)本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

6)如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

7)本技术规范将作为订货合同的附件，与合同具有同等的法律效力。

本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。

8)若投标人所提供的技术资料协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由招标人确定。

辽宁大唐国际昌图红山风电场新建工程35kV美式箱式变电站招标文件(技术规范部分）招标人：辽宁大唐国际昌图风电有限责任公司设计单位:辽宁电力勘测设计院二〇一一年四月目录附件1：技术规范 (1)附件2:供货范围 (31)附件3：技术资料和交付进度 (33)附件4：交货进度 (35)附件5：监造、检验和性能验收试验 (36)附件6:技术服务和设计联络 (39)附件7:差异表 (43)2附件1：技术规范1 总则1。

1 本技术规范适用于辽宁大唐国际昌图红山风电场新建工程的35kV美式箱式变电站.它包括变压器本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求.1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定,也未充分引述有关标准及规范的条文。

投标方应保证提供符合本技术规范和相关的国际、国内工业标准的功能齐全的优质产品及其相应服务，对国家有关安全、环保等强制性标准必须满足其要求.1。

3 如投标方没有以书面形式对本技术规范提出异议，招标方将认为投标方提供的设备完全符合技术规范和标准的要求.偏差(无论多少）都必须清楚地表示在投标文件中的“差异表”中。

1.4 本技术规范所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。

1.5 合同签订后3个月内,投标方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认.1。

6 若本技术规范各附件前后有不一致的地方，应以有利于设备安全运行、工程质量为原则,由招标方确认。

1。

7 本技术规范及相关会议纪要和澄清文件,均与合同正文具有同等法律效力。

2 工程概况辽宁大唐国际昌图红山风电场新建工程(以下简称“昌图红山风电场”)位于辽宁省北部的昌图县泉头镇，规划区域为东经124°3′～124°7′、北纬42°50′~42°53′，海拔 136m～183m 之间。

邹平县巨能实业有限公司35kV 1000KVA预装型（欧式）箱变技术条件书一、总则1 本技术条件书规定了本项目预装型（欧式）箱变35/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。

2 本技术条件书适用于本次招标的35kV 1000kVA预装型（欧式）箱变的制造、选型、和验收。

3 本设备技术条件书规范提出的是最低限度的技术要求。

除本技术协议中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但必须采用高于本要求的标准。

4 本技术条件书未尽事宜, 由招标、投标双方协商确定。

5 本技术条件书的条款为定货合同的附件，与合同正文具有同等效力。

二、参照执行标准：GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003 电力变压器第5部分承受短路的能力GB 16926-1997 交流高压负荷开关-熔断器组合电器GB 3096-1993 城市区域环境噪声标准GB 3804-2004 3.6～40.5kV交流高压负荷开关GB 3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备GB 7251-1997 低压成套开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共同技术要求GB/T 14048-1993 低压开关设备和控制设备总则GB/T 17467-1998 高压/低压预装式变电站DL/T 537-2002 高压/低压预装箱式变电站选用导则DL/T 791-2001 户内交流充气式开关柜选用导则DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备三、使用条件（1）环境条件：年最高温度: 45℃最热月平均温度：30℃年最低温度: -15℃最大日温差: 25℃海拔高度: ≤1000m日平均相对湿度不大于90%日平均水蒸汽压力值不超过2.2kPa地震烈度：8度污秽等级：Ⅳ级（2）系统概况：a. 系统额定电压：35kVb. 系统额定频率：50Hzc. 系统中性点接地方式：高压侧不接地。

箱式变电站技术规范书1 总则1.1 本技术规范书仅适用于XXXXXX箱式变电站的招标采购，它包括了箱变的本体、干式变压器、高压柜、低压柜及其辅助装置的功能、结构、配置、控制、包装、安装、运输、工况及工艺条件等方面的技术要求。

1.2 本技术规范书中提出的是最低限度的技术要求和最低配置，并未对一切技术细节做出明确规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和工业标准的优质产品。

1.3 如投标方没有以书面形式对本技术规范书的所有条文提出异议，招标方可以认为投标方提供的产品完全满足技术规范书的要求。

1.4 投标方如对本技术规范书中某些条款有异议，应以书面形式明确提出，在征得招标方同意后，可对有关条文进行修改。

如招标方不同意修改，仍以本技术规范书为准。

1.5 在签定合同之后，招标方保留对本技术规范书提出补充要求和修改的权利，投标方应允诺予以配合。

如提出修改，具体项目和条件由买卖双方商定。

1.6 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。

1.7 投标方应对所供范围内的设备、附件负有全责，即包括分包（或外购）的产品。

1.8 本技术规范书中使用的标准如有较高要求的新的技术标准及规定、规范颁布，则应按最新技术、标准、规范执行。

1.9 招标方有权提出因规范标准和规定及工程条件发生变化而产生的一些补充要求，所提出问题由供需双方共同协商解决。

1.10 招标书和投标书及技术规范书共同作为合同标准，具有同等的法律效应。

投标方完全响应招标书中各项指标。

2 设备运行环境条件2.1 海拔及地震裂度海拔高度 1000米以内大气压力 926.5 hPa地震烈度地震裂度VI度2.2 气象条件多年平均气温12.3℃；历年极端最高气温40℃；历年极端最低气温-15℃；多年平均年降水量26.1mm；最大年降水量26.1mm，最小年降水量为7.7mm；最大1日降水量为20.6mm；多年平均蒸发量为4820.5mm；最大年蒸发量为5070.4mm，最小年蒸发量为4696.9mm；多年平均风速7.0ｍ/ｓ；历年最大风速31.7ｍ/ｓ；2.3 供电条件三相低压 AC380 V三相高压 10KV频率 50 Hz2.4设备安装环境室外安装3 适用标准DL/T5337-93 3-35KV箱式变电站定货技术条件DL/T 537-2002 高压/低压预装箱式变电站选用导则GB11022-1999 高压开关设备和控制设备的公用技术要求GB1094.1-1996 电力变压器第一篇总则GB/T2900.20-1994 电工术语高压开关设备GB4208-1993 外壳防护等级〔IP代码〕GB/T7328-1987 变压器和电抗器的声级测定GB/T14048.1-1993 低压开关设备和控制设备总则GB/T14821.1-1993 建筑物的电气装置电击防护GB/T16927.1-1997 高电压试验技术第一部分一般试验要求GB/T16935.1-1997 低压系统内设备的绝缘配合第一部分原理、要求和试验DL/T593-1996 高压开关设备的共用订货技术导则DL/T621-1997 交流电气装置的接地GB 156-2003 标准电压GB/T 1980-1996 标准频率GB 116926—1997 交流高压负荷开关——熔断器组合电器GB／T 16927.1—1997 高电压试验技术第一部分一般试验要求GB／T 117211—1998 干式电力变压器负载导则GB 116926—1997 交流高压负荷开关——熔断器组合电器4 箱式变电站主要技术参数4.1 箱式变电站技术条件4.1.1技术参数1）产品名称: 箱式变电站2）产品型号：YBMA-12/0.4-50~250KVA3）额定电压：10/0.4/0.23kV4）频率：50Hz5) 工频耐压：高压主回路10kV；低压主回路 400V6）辅助电路额定工作电压：AC220V7）箱体防护等级：IP438) 噪声水平:50dB9）箱式变电站内部要设置照明及高温时自动通风和低温时自动加热装置, 变压器室和低压室之间隔断采用钢网制作要保证强度，各配电室顶部增设排风扇，玻璃钢全封闭轴流风扇，防护等级IP5X,功率120瓦以上，10) 主要技术参数：设备配置参见《50~250KVA箱变招标一次系统图》。
