第六章组合体的视图及尺寸标注由基本立体组合而成的立体称为组合体。

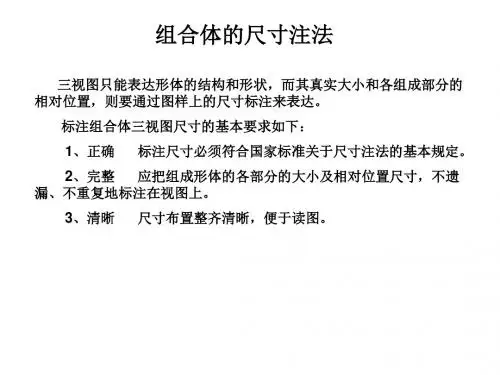

本章将学习组合体三视图的投影特性，组合体画图和读图和基本方法以及组合体的尺寸标注。
第一节组合体的三视图一、三视图的形成二、三视图的投影规律主、俯视图------长对正主、左视图------高平齐俯、左视图------宽相等第二节组合体的构形一、组合体的组合方式大多数机器零件均可看作是由一些基本形体组合而成的组合体，这些基本体可以是完整的几何形体，如棱柱、棱锥、圆柱、圆锥、圆球等，也可以是不完整的几何体或它们简单的组合体,见图6-1。
组合体的组合形式可分为堆叠和挖切两种形式，而常见为两种形式之综合,见图6-2。
（1）堆叠构成组合体各基本体相互堆积。
（2）挖切从基本形体中切去较小的基本形体。
（3）综合既有堆叠又有挖切。
二、各形体邻接表面间的相对位置关系（1）平齐与不平齐，见图6-3。
①两基本体表面不平齐，连接处应有线隔开。
②两基本体表面间平齐，连接处不应有线隔开。
（2）相交当两基本体表面相交时，其相交处交线一定要画出来，如图6-4所示，（3）相切当两基本体表面相切时，其相切处是圆滑过渡，应不画线，如图6-5所示，图中底板前端平面与圆弧面相切其平面上的棱线末端应画至切点为止。
切点位置由投影关系确定，相切处无线。
第三节组合体视图的画法一、形体分析画组合体视图之前，应对组合体进行形体分析，了解组合体的各基本体的形状、组合形式、相对位置以及在某个方向上是否对称，以便对组合体的整体形状有个概念，为画图做准备。
(a) 轴承座(b) 形体分析图6-6 画组合体视图从图6-6中可以看出，该组合体由四棱柱底板、空心圆柱体、等腰梯形柱的支承板、直角梯形柱和四棱柱叠合的肋板组成。
支承板与空心圆柱体外表面相切，叠放在底板上，它与底板后面平齐。
肋板叠放在底板上，其上与圆筒外面相结合，后面与支承板紧靠，两侧面与圆柱面相交。
整个组合体左右对称。
注意：画图时不要把组合体看成是由各零散的基本体“拼接”而成。
