电学专题07 判断电压表测量谁的电压

个性化辅导专题 中考复习 如何判定电压表的测量对象在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：1．把电压表看作电路的一条“支路”，找到电压表所连接的两点并作为为节点，此时整个电路呈“8（或日）”字型，三条“支路”都接在同样的两个节点上。

2．除电压表外，原电路被分成两部分，都看作与电压表并联，情形一：其中一部分电路中有用电器与电源串着，另一部分只含有用电器。

情形二：其中一部分电路中只有电源，另一部分只含有用电器。

3．作出判断,对情形一电压表测的就是不含电源的那部分电路两端的电压。

对情形二电压表测的同样也是不含电源的那部分电路两端的电压，但同时也就是电源的电压或者用其他方法：分析电路的步骤：1.2.3.练习题：1、如图所示的电路中，符合电压表测灯L2两端电压的图是:（）2、如图所示，电压表所测的是:（）A.电源电压; B.灯L1两端的电压; C.灯L2两端的电压; D.灯L1与L2两端的电压.3、要直接测定灯泡L2的电压，在下列几种电路中正确的是:（）4、如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是5、如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压3、如下图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S 1、S2同时闭合，电压表示数为U3。

关于三个电压值的大小关系正确的是A． B．C．D．7、在图甲的电路中，当闭合开关S后，电路正常工作。

两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:A.4.8 V 1.2 V;B.6 V 1.2 V;C.1.2 V 6 V;D.1.2 V 4.8 V.8、在如图所示的电路中，当开关S闭合时，电压表的示数为3V,的示数为6V,则电源电压为 ( )A．3V B. 6V C. 9V D.12V9、如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5V D.1.5V和3V10、在图6-2-5所示的电路中，电压表V1的示数为6 V，V2的示数为7 V。

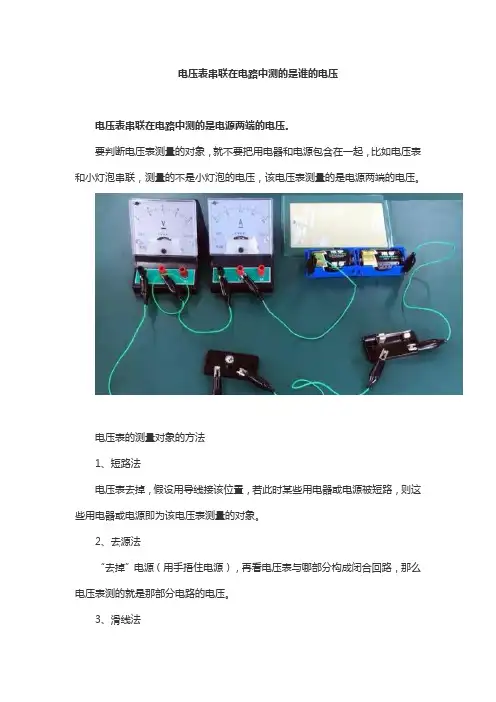

电压表串联在电路中测的是谁的电压
电压表串联在电路中测的是电源两端的电压。

要判断电压表测量的对象，就不要把用电器和电源包含在一起，比如电压表和小灯泡串联，测量的不是小灯泡的电压，该电压表测量的是电源两端的电压。

电压表的测量对象的方法
1、短路法
电压表去掉，假设用导线接该位置，若此时某些用电器或电源被短路，则这些用电器或电源即为该电压表测量的对象。

2、去源法
“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。

3、滑线法
电压表两端沿着连接的导线滑动到用电器或电源两端。

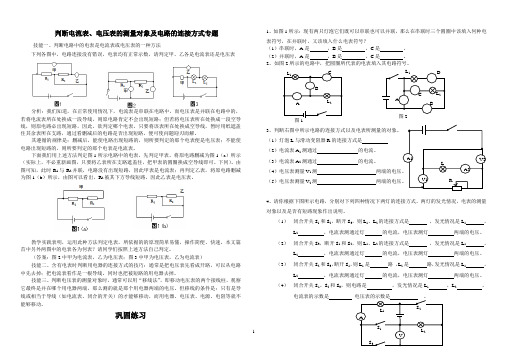

1判断电流表、电压表的测量对象及电路的连接方式专题技能一、判断电路中的电表是电流表或电压表的一种方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。

其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。

下面我们用上述方法判定图1所示电路中的电表，先判定甲表。

将原电路删减为图1（a ）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。

下同）。

由图可知，此时R 1与R 2并联，电路没有出现短路，因此甲表是电流表；再判定乙表，将原电路删减为图1（b ）所示，由图可以看出，R 2被其下方导线短路，因此乙表是电压表。

教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。

本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。

（答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表）技能二、含有电表时判断用电器的连接方式的技巧：通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。

同时也把被短路的用电器去掉。

技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。

但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。

巩固练习1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电 表符号，在并联时，又该填入什么电表符号？（1）串联时，A 是 ，B 是 ，C 是 。

判断电压表测谁的电压的方法
1．“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器
两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端
的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测
量该用电器和电源之外的用电器两端的电压．
2．“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3．元件开路法：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

4.。

如何判断电压表的测定对象在串联电路中,用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：母题：如图1所示,闭合开关S,电压表测出的是（）A. R1两端的电压B. R2两端的电压C.电源电压D.无法确定如图1所示,你可能已发现,此图中电压表的连法与课本上的有所不同。

这是一种“异形连接”。

下面就针对此类“异形连接”电压表测量对象的判断介绍三种方法,滑移法、去源法和短路法。

滑移法：把电压表两引线沿导线向用电器两端或向电源两端滑动（闭合的开关、电流表均可看做导线）,看电压表是与哪部分并联,从而确定测量对象。

去源法：“去掉”电源（用手捂住电源）,再看电压表与哪部分构成闭合回路,那么电压表测的就是那部分电路的电压。

短路法：去掉电压表,假设用导线接该位置,若此时某些用电器或电源被短路,则这些用电器或电源即为该电压表测量的对象。

下面我们分别用这三种方法来分析上面的问题。

利用滑移法分析：为方便起见,在图中标出相应的字母,如图1所示。

电压表的左端引线a点处在R1和电源之间,不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S,再滑到c点。

可见,电压表并接在a、c两点间,测的是R1两端的电压。

图3利用去源法分析：将电源去掉,原电路将变成图2的形式,很容易看出：电压表只与电阻R1组成闭合回路,它测的是R1两端的电压。

利用短路法分析：将电压表去掉,用导线接在电压表的位置,原电路将变成图3的形式,使电阻R1被短路,因此电压表测的是R1两端的电压。

答案A点拨：正确识别电路中电压表的测量对象往往是分析较为复杂的电路一个重要突破点,解析中已给同学们介绍了三种简单的方法,希望同学们能够熟掌握。

变式：在如图4所示的电路中,电压表测量的是（）A.灯L1两端的电压B.灯L2两端的电压C.电源两端的电压D. 开关S两端的电压解析利用滑移法分析：将电压表的左、右端引线沿导线滑动,一直滑动L2两端的接线柱,可以看出电压表与灯L2并联,图4因此电压表测的是灯L2两端的电压；利用去源法分析：将电源去掉,电压表只与灯L2组成闭合回路,因此电压表测的是L2两端的电压；利用短路法分析：将电压表去掉,用导线接在电压表的位置,使灯L2被短路,因此电压表测的是灯L2两端的电压。

如何判定电压表、电流表的测量对象一.电压表的测量对象方法一1.在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：（1）把电压表看作电路的一条“支路”，找到电压表所连接的两点并作为为节点，此时整个电路呈“8（或日）”字型，三条“支路”都接在同样的两个节点上（2）除电压表外，原电路被分成两部分，都看作与电压表并联情形一：其中一部分电路中有用电器与电源串着，另一部分只含有用电器情形二：其中一部分电路中只有电源，另一部分只含有用电器（3）作出判断对情形一电压表测的就是不含电源的那部分电路两端的电压。

对情形二电压表测的同样也是不含电源的那部分电路两端的电压，但同时也就是电源的电压例1. 想用电压表测L1两端的电压，如图所示的四幅电路图中，连接正确的是（）例2. 在如图所示的电路中，电源的电压时14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？分析：电压表在电路中相当于断开的开关，几乎无电流通过，那么三灯是串联的，对电压表V1，V2分别运用以上方法分析，从而确定V1、V2分别测的是哪部分的电压，再运用串联电路电压规律求出各灯两端的电压。

对V1而言，相当于下面的图A，原电路被分成红、蓝两部分，不包含电源的部分是有L1、L2串联的部分，所以V1测的是L1、L2串联后两端的电压；对V2而言，相当于下面的图B，原电路被分成红、蓝两部分，不包含电源的部分是有L2、L3串联的部分，所以V2测的是L2、L3串联后两端的电压。

习题1.在如图所示的电路中，能用电压表正确测出灯L1两端的电压的是（）练习2.如图所示的电路中，当开关S闭合时，电压表V1的示数是3V，V2的示数是6V，则电源的电压是（）练习3.如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S2闭合，S1、S3断开时，电压表的示数为3V（1）电源的电压是多少？（2）当S1、S3闭合，S2断开时，电压表的示数为多少？方法二例：如图1所示，电压表测出的是（）A. R1两端的电压B. R2两端的电压C.电源电压D.无法确定下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法，滑移法和去源法。

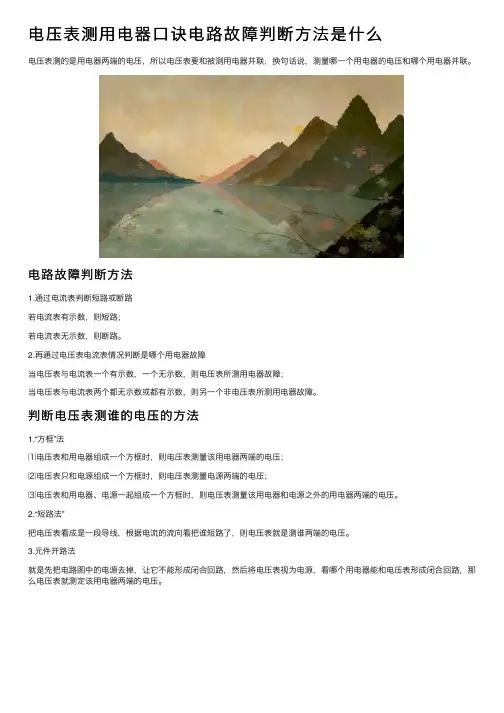

电压表测⽤电器⼝诀电路故障判断⽅法是什么
电压表测的是⽤电器两端的电压，所以电压表要和被测⽤电器并联，换句话说，测量哪⼀个⽤电器的电压和哪个⽤电器并联。

电路故障判断⽅法
1.通过电流表判断短路或断路
若电流表有⽰数，则短路；
若电流表⽆⽰数，则断路。

2.再通过电压表电流表情况判断是哪个⽤电器故障
当电压表与电流表⼀个有⽰数，⼀个⽆⽰数，则电压表所测⽤电器故障；
当电压表与电流表两个都⽆⽰数或都有⽰数，则另⼀个⾮电压表所测⽤电器故障。

判断电压表测谁的电压的⽅法
1.“⽅框”法
⑴电压表和⽤电器组成⼀个⽅框时，则电压表测量该⽤电器两端的电压；
⑵电压表只和电源组成⼀个⽅框时，则电压表测量电源两端的电压；
⑶电压表和⽤电器、电源⼀起组成⼀个⽅框时，则电压表测量该⽤电器和电源之外的⽤电器两端的电压。

2.“短路法”
把电压表看成是⼀段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3.元件开路法
就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个⽤电器能和电压表形成闭合回路，那么电压表就测定该⽤电器两端的电压。

物理电流表、电压表测量对象的判断方法
在初中物理电学学习的内容上有两个重难点：
（1）串并联电路的识别。

（2）电流表、电压表测量对象判断。

下面就关于这个问题介绍几种方法。

电流表、电压表的辨别测量对象方法的核心内容：
电流表测谁电流与谁串联；
电压表测谁电压与谁并联。

1 电流表
上面的方法主要利用的就是电流表与被测对象串联关系，然后运用串联电路的特点简化电路，一处断开处处断开。

重点：就是电流表跟谁串联测谁电流。

2 电压表
短路法：主要利用电压表与被测对象是并联关系，所以运用并联电路的特点，把电压表换成导线，就会造成被测对象短路不能工作，来进行判断。

去电源法：应该注意的是怎么“去电源”，首先不一定只有电源，而是去含电源的一部分电路。

其次去的是电压表两个结点之间含电源的部分电路。

判断电流表、电压表的测量对象的总体指导思想是：电流表跟谁串联测谁电流；电压表是跟谁并联测谁电压。

掌握串并联电路的判断方法及电流表、电压表测量的对象，等于掌握走进了电学的大门。
