去源法判断电压表测量对象

个性化辅导专题 中考复习 如何判定电压表的测量对象在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：1．把电压表看作电路的一条“支路”，找到电压表所连接的两点并作为为节点，此时整个电路呈“8（或日）”字型，三条“支路”都接在同样的两个节点上。

2．除电压表外，原电路被分成两部分，都看作与电压表并联，情形一：其中一部分电路中有用电器与电源串着，另一部分只含有用电器。

情形二：其中一部分电路中只有电源，另一部分只含有用电器。

3．作出判断,对情形一电压表测的就是不含电源的那部分电路两端的电压。

对情形二电压表测的同样也是不含电源的那部分电路两端的电压，但同时也就是电源的电压或者用其他方法：分析电路的步骤：1.2.3.练习题：1、如图所示的电路中，符合电压表测灯L2两端电压的图是:（）2、如图所示，电压表所测的是:（）A.电源电压; B.灯L1两端的电压; C.灯L2两端的电压; D.灯L1与L2两端的电压.3、要直接测定灯泡L2的电压，在下列几种电路中正确的是:（）4、如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是5、如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压3、如下图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S 1、S2同时闭合，电压表示数为U3。

关于三个电压值的大小关系正确的是A． B．C．D．7、在图甲的电路中，当闭合开关S后，电路正常工作。

两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:A.4.8 V 1.2 V;B.6 V 1.2 V;C.1.2 V 6 V;D.1.2 V 4.8 V.8、在如图所示的电路中，当开关S闭合时，电压表的示数为3V,的示数为6V,则电源电压为 ( )A．3V B. 6V C. 9V D.12V9、如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5V D.1.5V和3V10、在图6-2-5所示的电路中，电压表V1的示数为6 V，V2的示数为7 V。

电压表电流表的测量对象判断1.串并联电路识别【方法总结】Ⅰ定义法：用电器逐个顺次连接的是串联电路.用电器并列连接的是并联电路.Ⅱ电流法：(常用)电流从电源正极出发，经过各个用电器回到电源负极,途中不分流,只有一条电流路径的是串联电路. 电流从电源正极出发,在某处分为几条支路,每条支路上有用电器,最后汇合回到负极的是并联电路.Ⅲ拆除法：拆除任意一个用电器，其他用电器都停止工作的是串联电路;拆除任意一个或者几个用电器，不会影响其他用电器的是并联电路.(2019湖南衡阳)(双选)如图所示,下列说法正确的是 ( )A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L1亮D.闭合S1、S2,断开S3,只有灯L1亮(2019重庆B卷)关于如图电路的判断,正确的是 ( )A.只闭合开关S1时,灯泡L1、L3并联B.B.只闭合开关S2时,灯泡L2、L3并联C.只闭合开关S2、S3时,灯泡L2、L3串联D.闭合所有开关时,灯泡L1、L2并联,L3短路2.电压表电流表测量对象的判断【方法总结】Ⅰ电流表测量对象的判断：1.电流流向法看否只有某一个用电器的电流流过了电流表,则电流表测的就是这个用电器的电流。

若所有的电器的电流都流过电流表,则电流表测的就是所有用电器的总电流。

2.断路法：电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。

Ⅱ电压表测量对象的判断：1.对于简单电路,判断电压表测量对象的方法：看电压表并联在哪一部分电路两端,测量的就是那一部分电路的电压。

2.对于复杂电路,常用“滑移法”判断：把电压表两引线沿导线向用电器两端或向电源两端滑动，滑动的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够滑过去，而用电器、电压表、电源、电阻等就不能够滑动过去。

如何判断电流表电压表的测量对象在复杂的电路中，不易判断电流表、电压表的测量对象，如下归纳几种简易方法。

1、将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的是这些用电器的电流。

例1如图i,试判断电流表工「当, 4分别测量哪些灯泡的电流。

例2如图2所示的电路，当开关闭合时，电流表4、& &的示数分别为12月、口为71和口刀月，则通过灯£:打的电流分别为多少？2、电压表测量对象的判断介绍两种方法，滑移法和去源法滑移法：为方便起见，在图中标出相应的字母，如图1所示。

电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b 可沿导线滑过开关S，再滑到c点。

可见，电压表并接在a、c两点间，测的是R1两端的电压。

去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。

1例1：如图1所示，电压表测出的是（）A. R1两端的电压B. R2两端的电压C. 电源电压D. 无法确定3、判断电路中的电表是电流表或电压表的方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表其遵循的规律是：（1）通常删减电表后（即去表能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。

（2）通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。

同时也把被短路的用电器去掉。

（3）通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。

但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。

例1如图4所示，电源电压保持不变，闭合开关S后，甲、乙两表都是电压表时，两表示数之比为万；当开关S断开后，把甲、乙两表都改为电流表时，两表示数之比为（）A. 2：1B. 3：1C. 4：1D. 1：34、用去表法分析电路中滑动变阻器的滑片移动时电流表电压表示数如何变化需明确各电表的测量对象，分析电路中的总电阻变化情况，最后根据电源电压不变，由欧姆定律判断出总电流的变化情况。

如何用去源法和划线法判断电压表的测量对象1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A是，B是，C是。

（2）并联时，A是，B是，C是。

2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。

3、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

(1)闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

(2)闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

(3)闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

(4)闭合开关S1、S2和S3，则电路是，发光情况是1 / 4L1，L2，电流表的示数是电压表的示数是。

5、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（3）如图3，电灯L1、L2是联，电流表A测通过的电流。

电压表V1测量两端的电压，电压表V2测量两端的电压。

（4）如图4，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（5）如图5，电灯L1、L2是联，电流表A测通过的电流。

电压表V1测量两端的电压。

电压表V2测量两端的电压。

（6）如图6，电阻R1、R2是联，电流表A1测通过的电流，电流表A2测通过的电流。

专题03电压表、电流表测量对象、填表问题制卷人：打自企；成别使；而都那。

审核人：众闪壹；春壹阑；各厅……日期：2022年二月八日。

考点一：判断电流表的测量对象电流途径法：经过用电器的电流同时经过电流表，那么电流表测量该用电器的电流。

相反，电流表与用电器并联〔优先选用〕。

去表法：将电流表去掉，不能正常工作的用电器就是与该电流表串联的用电器，那么该电流表就测量经过该用电器的电流。

【例题】如图1，试判断电流表A1、A2、A3分别测量哪些灯泡的电流。

答案：当断开A3时，L3断路，故A3测的是L3的电流。

当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。

当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。

【例题】如图2所示的电路，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，那么通过灯L1、L2、L3的电流分别为多少？考点二：判断电压表的测量对象判断电压表测量对象的方法：①滑线法。

从电压表两接线柱上出来的导线可在导线〔含开关、电流表等不计电阻大小〕上任意滑动，直到遇到用电器或者电源为止。

②去源法。

将电源去掉，以所选中的电压表为中心〔其他电压表所在支路视为断路〕，看哪些用电器与该电压表构成回路，那么该电压表就测这些用电器的电压。

【例题】判断以下电压表的测量对象考点三：填表问题方法：①先找干路，干路上只能是电流表；②有用电器的支路上只能填电流表；③单独和用电器并联的支路上只能是电压表。

④然后再根据“导线法〞来确定，下面是“导线法〞的详细介绍：A.用一根导线代替“○〞时，假设出现短路时，“○〞内填电压表；B.用一根导线代替“○〞时，假设电路各局部都能正常工作，“○〞内填电流表。

C.假设题目中有“并联〞条件，那么使用“电流途径法〞，即每个支路上的用电器都与电源构成一个回路，且各支路上电流互不通过、互不影响。

【例题】在以下图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作。

判断电压表的测量对象的方法：
短路法：电压表去掉，假设用导线接该位置，若此时某些用电器或电源被短路，则这些用电器或电源即为该电压表测量的对象。

去源法：“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。

滑线法：电压表两端沿着连接的导线滑动到用电器或电源两端。

（能跨过元件：开关、电流表。

不能跨过元件：电源、用电器、电压表。

）
判断电流表测量对象的方法：
1、断开电流表，因断路不能工作的用电器即测量对象。

2、断开电流表，因短路不能工作的用电器即测量对象。

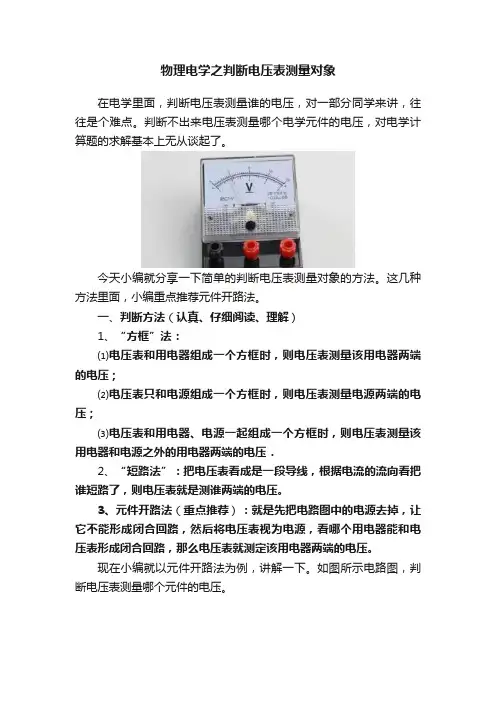

物理电学之判断电压表测量对象
在电学里面，判断电压表测量谁的电压，对一部分同学来讲，往往是个难点。

判断不出来电压表测量哪个电学元件的电压，对电学计算题的求解基本上无从谈起了。

今天小编就分享一下简单的判断电压表测量对象的方法。

这几种方法里面，小编重点推荐元件开路法。

一、判断方法（认真、仔细阅读、理解）
1、“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测量该用电器和电源之外的用电器两端的电压．
2、“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3、元件开路法（重点推荐）：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

现在小编就以元件开路法为例，讲解一下。

如图所示电路图，判断电压表测量哪个元件的电压。

我们将图1中的电源去掉，原电路变为图3。

从图3可以看出，电压表只与L1组成闭合回路，故电压表测量的是小灯泡L1两端的电压。

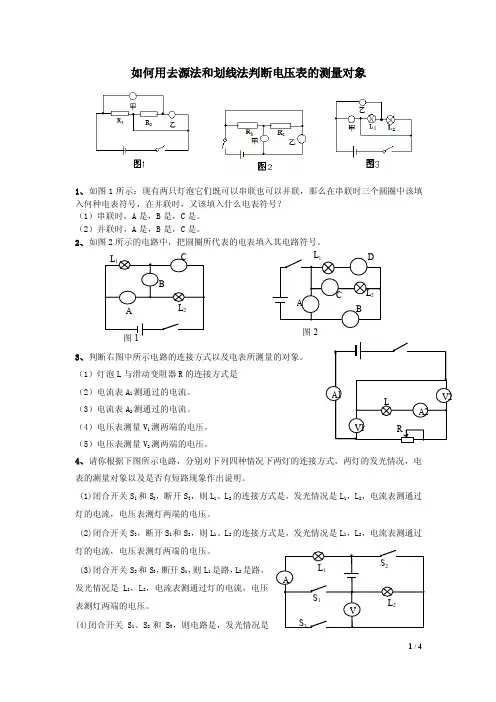

如何用去源法和划线法判断电压表的测量对象1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A是，B是，C是。

（2）并联时，A是，B是，C是。

2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。

3、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

(1)闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

(2)闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

(3)闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

(4)闭合开关S1、S2和S3，则电路是，发光情况是1 / 44 L1，L2，电流表的示数是电压表的示数是。

5、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（3）如图3，电灯L1、L2是联，电流表A测通过的电流。

电压表V1测量两端的电压，电压表V2测量两端的电压。

（4）如图4，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（5）如图5，电灯L1、L2是联，电流表A测通过的电流。

电压表V1测量两端的电压。

电压表V2测量两端的电压。

（6）如图6，电阻R1、R2是联，电流表A1测通过的电流，电流表A2测通过的电流。

物理电学之判断电压表测量对象
在电学里面，判断电压表测量谁的电压，对一部分同学来讲，往往是个难点。

判断不出来电压表测量哪个电学元件的电压，对电学计算题的求解基本上无从谈起了。

今天小编就分享一下简单的判断电压表测量对象的方法。

这几种方法里面，小编重点推荐元件开路法。

一、判断方法（认真、仔细阅读、理解）
1、“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测量该用电器和电源之外的用电器两端的电压．
2、“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3、元件开路法（重点推荐）：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

现在小编就以元件开路法为例，讲解一下。

如图所示电路图，判断电压表测量哪个元件的电压。

我们将图1中的电源去掉，原电路变为图3。

从图3可以看出，电压表只与L1组成闭合回路，故电压表测量的是小灯泡L1两端的电压。

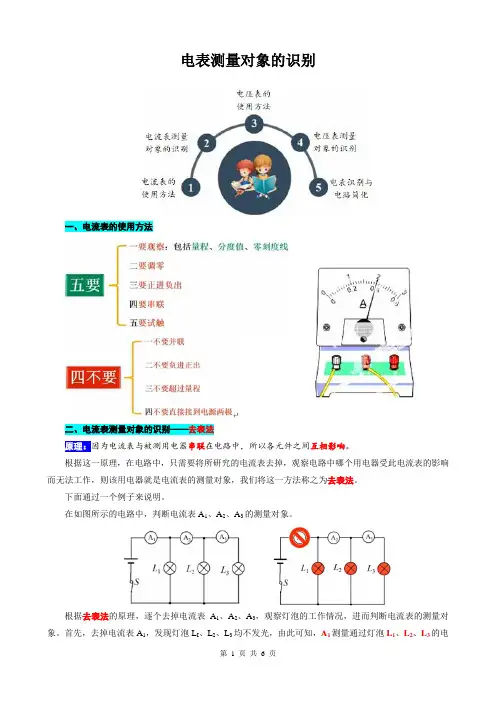

电表测量对象的识别一、电流表的使用方法二、电流表测量对象的识别——去表法原理：因为电流表与被测用电器串联在电路中，所以各元件之间互相影响。

根据这一原理，在电路中，只需要将所研究的电流表去掉，观察电路中哪个用电器受此电流表的影响而无法工作，则该用电器就是电流表的测量对象，我们将这一方法称之为去表法。

下面通过一个例子来说明。

在如图所示的电路中，判断电流表A1、A2、A3的测量对象。

根据去表法的原理，逐个去掉电流表A1、A2、A3，观察灯泡的工作情况，进而判断电流表的测量对象。

首先，去掉电流表A1，发现灯泡L I、L2、L3均不发光，由此可知，A1测量通过灯泡L1、L2、L3的电流；接着，去掉电流表A2，发现灯泡L1发光，L2、L3不发光，由此可知，A2测量通过灯泡L2和L3的电流；最后，去掉电流表A3，发现L1和L2发光，L3不发光，由此可知，A3测量通过灯泡L3的电流。

三、电压表的使用方法四、电流表测量对象的识别——去源法原理：因为电压表与被测用电器并联在电路中，所以只需要找到一电压表并联的用电器即可。

根据这一原理，为了快速找到与电压表并联的用电器，在电路中，我们首先去掉电源和不相关的电压表，然后观察所研究的电压表与哪个用电器串串联，构成闭合回路，则该电压表就测那个用电器两端的电压，我们将这一方法称之为去源法。

下面通过一个例子来说明。

在如图所示的电路中，要判断电压表V1的测量对象：首先，去掉电源，再逐个去掉电压表V2、V3，以及因去掉电源和电压表V2、V3，还有多余的导线和灯泡L2，最后观察电压表V1与只哪个灯泡构成闭合回路，电压表V1就测量这个灯泡两端的电压。

由此可知，V1测量灯泡L1两端的电压。

同理，要判断电压表V2的测量对象，首先，去掉电源，再逐个去掉电压表V1、V3，以及因去掉电源和电压表V1、V3，还有多余的导线和灯泡L1，最后观察电压表V2与只哪个灯泡构成闭合回路，电压表V2就测量这个灯泡两端的电压。

电学专题07 判断电压表测量谁的电压
一、判断方法（认真、仔细阅读、理解）
1、“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测量该用电器和电源之外的用电器两端的电压．
2、“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3、元件开路法（重点推荐）：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

典型例题请判断电压表测量哪个元件的电压。

针对练习
判断下面电路图中电压表测量的电压对象。

S1、S2闭合
S1断开、S2闭合。
