泄漏电缆周界入侵防范系统

埋地泄漏电缆周界报警系统解决方案目录1、系统概述 (2)2、泄漏电缆报警器工作原理 (3)3、泄漏电缆探测器组成 (3)4、泄漏电缆报警器主要特点 (6)5、泄漏电缆报警器主要技术参数 (7)6、泄漏电缆报警系统拓扑图 (7)7、泄漏电缆报警器的应用范围 (8)8、与红外对射报警系统的比较 (8)9、系统设备配置和预算........................................................................ 错误！未定义书签。

10、泄漏电缆报警器部分案例 (10)11、部分案例图片欣赏 (11)1、系统概述泄漏电缆周界报警系统是一种隐蔽式的入侵探测报警，埋在周界围墙或铁艺围栏内的草坪下或泥土下，不会破坏周围环境，不影响围界美观，人在不知觉的情况下，就会被探测到，是一种高科技的周界报警产品。

2、泄漏电缆报警器工作原理泄漏电缆报警器工作时，通过一根泄漏电缆传送一定频率的射频电磁场，在泄漏电缆的外层导体开槽处，往外发射电磁场。

另一根并行敷设的泄漏电缆接收电磁场，形成收发能量直接耦合，当入侵者进入两根泄漏电缆形成的电磁场探测区域时，电场能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，产生报警。

3、泄漏电缆探测器组成泄漏电缆探测器由泄漏电缆探测器主机、非泄漏电缆、泄漏电缆、终端器以及电缆连接头组成。

泄漏探测器主机的作用是发射和接收无线电磁场，并且分析处理接收信号，并按照智能算法判别报警与否，2根泄漏电缆埋在周界位置，1根发射电磁场，1根接收电磁场，2根非泄漏电缆连接探测器主机和泄漏电缆。

泄漏电缆探测器主机在出厂时，已经被安装进防雨箱内，防雨箱是壁挂式安装，防雨箱底部共有4个进线孔，从左到右分别是：报警输出接口、交流220伏电源接口，射频输入接口和射频输出接口。

探测器结构图如下。

泄漏电缆报警器WS-8009：由发射单元、接收单元、信号预处理单元、单片机控制板单元、电源单元等几部分组成。

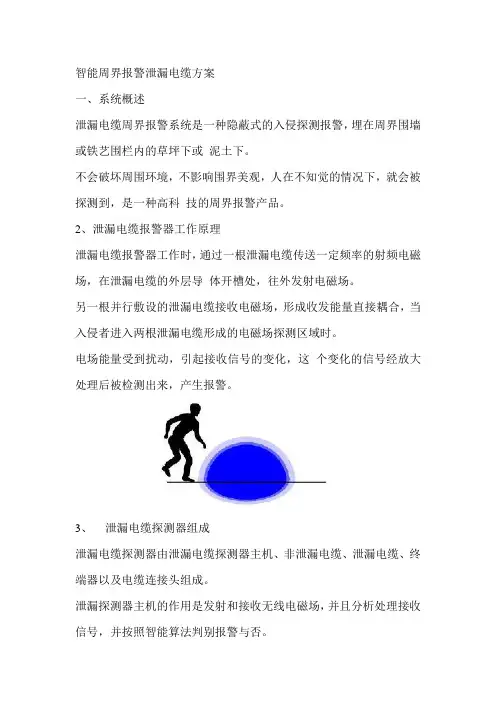

智能周界报警泄漏电缆方案一、系统概述泄漏电缆周界报警系统是一种隐蔽式的入侵探测报警，埋在周界围墙或铁艺围栏内的草坪下或泥土下。

不会破坏周围环境，不影响围界美观，人在不知觉的情况下，就会被探测到，是一种高科技的周界报警产品。

2、泄漏电缆报警器工作原理泄漏电缆报警器工作时，通过一根泄漏电缆传送一定频率的射频电磁场，在泄漏电缆的外层导体开槽处，往外发射电磁场。

另一根并行敷设的泄漏电缆接收电磁场，形成收发能量直接耦合，当入侵者进入两根泄漏电缆形成的电磁场探测区域时。

电场能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，产生报警。

3、泄漏电缆探测器组成泄漏电缆探测器由泄漏电缆探测器主机、非泄漏电缆、泄漏电缆、终端器以及电缆连接头组成。

泄漏探测器主机的作用是发射和接收无线电磁场，并且分析处理接收信号，并按照智能算法判别报警与否。

2 根泄漏电缆埋在周界位置，1 根发射电磁场，1 根接收电磁场，2 根非泄漏电缆连接探测器主机和泄漏电缆。

泄漏电缆探测器主机在出厂时，已经被安装进防雨箱内，防雨箱是壁挂式安装，防雨箱底部共有4 个进线孔。

从左到右分别是：报警输出接口、交流220 伏电源接口，射频输入接口和射频输出接口。

探测器结构图如下。

二、泄漏电缆报警器主要特点隐蔽式安装：泄漏电缆埋在草坪或绿化带下面，入侵者不知道报警设备是否存在，更不知其安装的具体位置，因此不容易被破坏，也不容易被突破。

由于隐蔽式安装，所以不会破坏周围环境的美观。

电磁感应报警：入侵者只要进入探测范围内，就会报警。

使用安全可靠：泄漏电缆报警器属于电磁感应报警，泄漏电缆工作时，工作电压小于5伏，不会对人体产生任何威胁。

泄漏电缆优势之所以应用泄漏电缆，是因它具有如下特点：1、隐蔽性好，泄漏电缆安装于地面以下，外界不留痕迹，入侵者无法发现从而实现有效报警;2、抗干扰强，通过微处理器和独特处理方式，智能消除环境因素干扰，实现领先的报警准确率和运行效率;又具有动态显示，能实时显示主机发射和接收的信号强弱，并能显示工作和报警状态;3、随形安装，泄漏电缆可按任意形状周界轮廓铺设，方便实用;全天候工作，采用空间探测原理埋设安装，能轻松胜任全天候的警戒工作。

固界入侵报警系统漏泄电缆技艰探讨■文/王刚焦作铁路电缆有限责任公司随着国民经济的快速发展和科学技术的曰益进步，各个国家对边境线、高铁沿线、机场、军事 基地、监狱、博物馆等区域的安全问题越来越重视。

“十三五”以来，中国铁路基础设施建设投资 每年都在8000亿元以上，基本形成了“八纵八横”的高铁网络，使更多的中国人进入了“高铁时代”。

这五年来，中国高铁成为“抢手货”，作为中国的一张亮丽名片，也由此驶向更多“一带一路”沿 线国家。

高铁运营里程的快速增长对周界安防的需求越来越大，但现有的安防设备难以满足需求，部分高铁沿线存在较大隐患，非法入侵和穿越时有发生，对高铁的稳定安全运行造成严重威胁，为此铁路部□也在积极采取措施，解决高铁沿线的周界安防问题。

一、背景介绍目前应用于这些区域的周界入侵报警系统 主要有：红外探测报警、电子围栏报警、微波 雷达报警、视频监控、光纤振动探测等。

这些 周界安防报警系统普遍存在着隐蔽性差、易受 雨雪天气、地形及地质环境的影响、漏报率和 误报率高的缺陷。

近年来，随着漏泄电缆技术 在各个领域的广泛应用，基于漏泄电缆的周界入侵报警定位技术也很好地解决了上述周界安防报警技术存在的问题。

基于漏泄电缆的周界入侵报警定位技术是主要随着军事、高铁沿线安防的迫切需求而逐步发展起来的一种新型的周界入侵报警探测技术。

它通过间距1~ 1.5m的两根平行埋地敷设的漏泄电缆进行电磁波信号的发射与接收，在埋地漏泄电缆的周围产生一个无形的雷202104 --■/(»达探测场，一旦入侵者进入探测场该系统就会发出 警报，并指示出入侵者的精确位置。

对于基于漏泄 电缆的周界入侵报警探测系统而言，提高入侵报警 定位的精度、减小漏报或误报率等性能优化至关重 要，除了报警探测器硬件设计和信号处理技术外， 漏泄电缆性能的好坏也非常重要，它直接影响到周 界入侵报警探测系统信号是否能被探测器捕获和信 号得到进一步处理，以及捕获后的信号受外界环境 (如：土壤潮湿程度、砂石、雨雪等影响程度）。

泄漏电缆周界安防系统使用手册Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】泄漏电缆周界安防系统使用手册北京三安古德科技发展有限公司1.概述泄漏电缆周界报警系统是一种隐蔽式的入侵探测报警设备，在泄漏电缆周围产生不可见的空间电磁场，对移动目标的导电性、体积和移动速度进行探测，人通过该电磁场区域都会被探测到，而小型动物由于体积小不会引起报警，采用自适应算法可以滤除环境的影响，如植物、雨、雪和风沙等。

2.使用范围产品适用于监狱、看守所、各种军事基地、政府机关大院、高档别墅、油库、煤矿金矿、博物馆、核电站、文物保护、飞机场和其他重要保密的场所等。

3.工作原理泄漏电缆周界报警器工作时，一根泄漏电缆产生不可见的射频电磁场，在发射电缆的外层导体开槽处，往外辐射电磁场，另一根并行的泄漏电缆接收泄漏出来的电磁场，形成收发电磁场能量直接耦合平衡，当入侵者进入两根泄漏电缆形成的电磁场探测区域时，电磁场能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，产生报警，输出继电器无源开关量信号和RS485信号。

4.构成和构件介绍泄漏电缆报警系统由通用报警主机（安装在中控室）、显示操作键盘、地址编码模块、泄漏电缆探测主机、非泄漏电缆、泄漏电缆、电缆连接头和终端器组成。

泄漏电缆探测主机连接2根长度各为2米(长度可根据实际现场情况而定)的非泄漏电缆，再分别连接2根长度各为100米的泄漏电缆（1根发射射频磁场，1根接收射频磁场，长度根据现场情况而定，最长120米），2根泄漏电缆分别连接2只终端器。

泄漏电缆主机：泄漏电缆主机外壳使用铸铝材料轧制而成，探测器具有防水和防电磁辐射性能，泄漏电缆主机是基于入侵者的导电性、体积和速度，对于人和汽车探测概率大于99%。

对于植被、雨、雪、冰雹、沙尘暴、风、雾、温度的变化、声波等不会引起报警。

探测器主机图片如图。

非泄漏电缆：用于连接泄漏电缆主机和泄漏电缆，连接电缆跟泄漏电缆的连接头一定要做好防水、防尘和防腐处理。

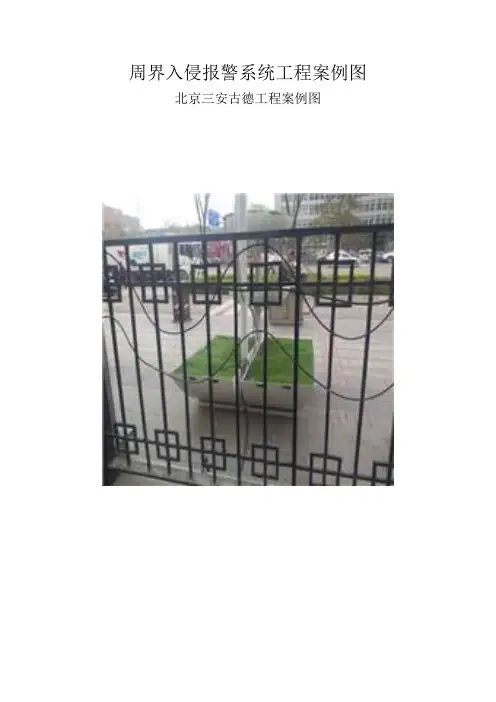

周界入侵报警系统工程案例图北京三安古德工程案例图对于某些情况(如别墅的开放花园、大型储油罐等) ,周界报警系统则难以取得满意的防控效果。

针对这问题,本文采用北京三安古德科技发展有限公司发展成熟的周界入侵报警系统分析技术来加以解决,以达到令人满意的使用效果。

1周界防范需求周界从广义的角度看, 周界应该是一个封闭的区域与外界之间的一条明确的分界线。

这条分界线可以是有形的(如围墙、篱笆、铁丝网、河道等) , 也可以是无形的(如别墅开放式花园、无人值守变电站和储油罐等) 。

有的周界区域是封闭的(如围墙、篱笆、铁丝网等) , 有的则是开放的(如河道、别墅开放式花园等) 。

从周界区域的规模上看, 它可以是一幢小建筑的外围,也可以是一个机场或军事基地的围墙。

对于不同的防范场所, 对周界入侵报警系统的要求也各不相同,因此,在系统设计时应予以区别对待。

①对于居住小区周界,它除了起到一定的安全防范作用外,对系统迎合建筑风格的一致性需求也不断提高。

有的小区围墙直接连着隔壁小区住户的窗户、晾衣架等突出物,这给周界报警系统的技术处理带来很多不便,最后不尽如人意。

②对于单幢的小建筑, 如电力公司的变电站, 自来水公司的无人值守的泵站房等一般散布在城市各处,有的地处偏远,各类盗窃活动猖獗。

虽然这类建安装了防盗报警和监控设施且也发挥作用,但也无法及时阻止明目张胆的盗窃活动。

因为从报警到警力投放到现场至少需要10 min,届时,案犯作案后已从容撤离,故对其外围设置有效地警戒系统又是一大难题。

至于有开放式花园或以河道做周界的别墅,则需解决有效防范和不破坏别墅景观的问题。

②对于机场或重要基地的周界围墙,由于其周界长、规模大,往往在发生周界报警时, 难以及时锁定并紧密跟踪越界者,使处警工作量加大。

由此,不同防范对象对周界入侵报警系统的需求也不一样。

对于民用建筑来说, 它要求周界报警系统更具人性化,以满足小区景观要求;对于工业建筑来说, 它要求周界报警系统更智能化,从而可以应对高智商的盗窃活动;而对于机场或重要的基地来说,它要求的周界入侵报警系统更严密,能提供更多的相关信息。

埋地泄漏周界报警系统工作原理嘿，朋友们！今天咱来聊聊埋地泄漏周界报警系统的工作原理。

这玩意儿啊，就像是一个超级敏锐的小卫士，时刻守护着特定的区域呢！你看啊，这个埋地泄漏周界报警系统呢，它就像是一个隐藏在地下的情报网。

它的那些敏感的“触角”，也就是探测线缆，悄悄地埋在地下。

这些线缆可神奇了，它们能察觉到任何微小的异常。

想象一下，就好像有无数双小眼睛在地下眨呀眨，时刻警惕着有没有不速之客来搞破坏。

一旦有什么液体泄漏啦，或者有人试图偷偷摸摸地闯入这个区域，这些小眼睛立马就会发现。

它的工作原理其实并不复杂。

当有泄漏发生时，那泄漏的物质就会和探测线缆发生作用。

就好比是一个信号弹被点燃了，然后这个信号就会迅速地传到系统的“大脑”里，也就是控制中心。

控制中心这个大管家可不含糊，马上就会发出警报。

这警报声就像是战斗的号角，提醒着人们这里有情况啦！是不是很厉害？而且啊，它还特别可靠，不会轻易地被一些小动静给骗了。

它就像是一个经验丰富的老警察，分得清真假情况。

再说了，它的适应性也很强呢。

不管是在炎热的夏天，还是寒冷的冬天，它都能坚守岗位，兢兢业业地工作着。

就像咱中国人坚韧不拔的精神一样！而且啊，它的安装也不难。

就跟咱平时在家里装个东西差不多，只要按照步骤来，就能让它乖乖地工作啦。

这个埋地泄漏周界报警系统啊，真的是我们的好帮手。

它在很多地方都能大显身手呢，比如化工厂啦、油库啦等等。

有了它，我们就能更加放心地工作和生活啦。

所以啊，大家可别小瞧了这个埋地泄漏周界报警系统哦！它虽然不声不响地待在地下，但是它的作用可大了去了。

它就像是一个默默守护我们的无名英雄，时刻保卫着我们的安全！难道不是吗？。

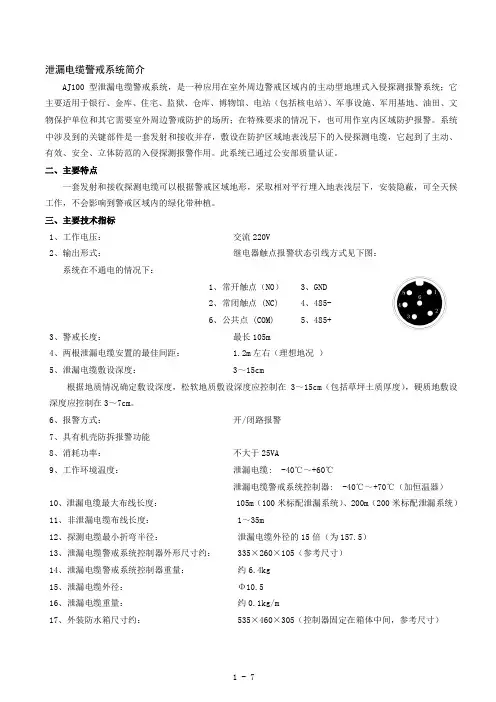

泄漏电缆警戒系统简介AJ100型泄漏电缆警戒系统，是一种应用在室外周边警戒区域内的主动型地埋式入侵探测报警系统；它主要适用于银行、金库、住宅、监狱、仓库、博物馆、电站（包括核电站）、军事设施、军用基地、油田、文物保护单位和其它需要室外周边警戒防护的场所；在特殊要求的情况下，也可用作室内区域防护报警。

系统中涉及到的关键部件是一套发射和接收并存，敷设在防护区域地表浅层下的入侵探测电缆，它起到了主动、有效、安全、立体防范的入侵探测报警作用。

此系统已通过公安部质量认证。

二、主要特点一套发射和接收探测电缆可以根据警戒区域地形，采取相对平行埋入地表浅层下，安装隐蔽，可全天候工作，不会影响到警戒区域内的绿化带种植。

三、主要技术指标1、工作电压：交流220V2、输出形式：继电器触点报警状态引线方式见下图：系统在不通电的情况下：1、常开触点（NO） 3、GND2、常闭触点 (NC) 4、485-6、公共点 (COM) 5、485+3、警戒长度：最长105m4、两根泄漏电缆安置的最佳间距： 1.2m左右（理想地况）5、泄漏电缆敷设深度： 3～15cm根据地质情况确定敷设深度，松软地质敷设深度应控制在3～15cm（包括草坪土质厚度），硬质地敷设深度应控制在3～7cm。

6、报警方式：开/闭路报警7、具有机壳防拆报警功能8、消耗功率：不大于25VA9、工作环境温度：泄漏电缆: -40℃～+60℃泄漏电缆警戒系统控制器: -40℃～+70℃（加恒温器）10、泄漏电缆最大布线长度： 105m（100米标配泄漏系统）、200m（200米标配泄漏系统）11、非泄漏电缆布线长度： 1～35m12、探测电缆最小折弯半径：泄漏电缆外径的15倍（为157.5）13、泄漏电缆警戒系统控制器外形尺寸约： 335×260×105（参考尺寸）14、泄漏电缆警戒系统控制器重量：约6.4kg15、泄漏电缆外径：Φ10.516、泄漏电缆重量：约0.1kg/m17、外装防水箱尺寸约： 535×460×305（控制器固定在箱体中间，参考尺寸）四、系统概述1、系统组成泄漏电缆警戒系统：由探测电缆、泄漏电缆警戒系统控制器和报警主机等三部分组成。

泄漏电缆在周界报警装置中的应用泄漏电缆的特性设计了一种可以对指定区域进行监视的装置它适用于对大范围或地形复杂的区域。

进行周界防范该种周界报警装置是将感应电缆埋地安装利用其电磁场形成一堵无形的围墙随时警戒区域的周界。

电缆参数搭建了报警装置的实验电路当有人通过泄漏同轴电缆时可以检测到信号的变化同时验证了泄漏同轴电缆应用于周界防越报警的可行性。

随着社会的发展公共设施的安全防盗问题越来越被人们所重视。

如何加强油井、博物馆等场所的防盗是近年来的一个热门话题，随之而来的各种报警装置应运而生，周界报警装置作为一种有效的防盗方案得到了广泛的应用。

美国等西方国家使用泄漏电缆进行周界报警已经有三十多年的历史。

这种报警装置使用的基本方法是将一段作为发射源的泄漏电缆浅埋于地下距其以内并行。

埋设另一根泄漏电缆作为信号的接收装置，当有人跨越处于工作状态的发射源电缆时引起了电磁场变化而触发报警装置从而实现对同轴电缆所包围的区域的实时监控。

泄漏电缆主要应用于通讯系统人们用其导引电磁波在隧道等复杂地段传送电磁波信号本文主要采用泄漏同轴电缆作为感应器件分析、设计了一种周界报警装置。

装置的结构和原理泄漏电缆的工作原理当有人跨越泄漏同轴电缆正上方区域时报警装置也同时被启动并将报警信号送至中央控制室。

在铺设电缆时由于检测的有效距离有限因而可以采用电缆重叠铺设的方法。

为使两个主机之问不出现空位两组电缆应有一部分重叠为丁防止电缆所形成的“电磁墙”，在重叠区因有多重电磁波而在无入侵信号下也变化剧烈发射的两根泄漏同轴电缆之间的距离要大于且工作的主频率应相互错开围周界报警装置。

泄漏电缆是一种在传送电磁波的同轴电缆外铜皮上打上些小孔的电缆。

目的是使电磁信号既能够经由电缆内部发射至外部又可以经由外部送到内部根据所开小孔不同。

可以分为辐射型、耦合型和漏泄型三种辐射型电缆的外导体所开小呈周期排列辐射，形式类似于朝着电缆轴向的一系列磁性。

偶极子的辐射且所有槽孔都符合相位叠加原理典型间距为所传送电磁波信号的半波长。

周界入侵报警产品振动光纤、泄漏电缆特点及运用产品运用在重要建筑物的效果图脉冲电子围栏图振动光纤图泄漏电缆图产品特点●电绝缘。

光纤本身是电绝缘的，敏感元件也是电绝缘材料制作，具有良好的电绝缘性能，适用于高压供电系统。

●抗电磁场干扰。

这是光纤测量及其光纤传感器的及其独特的性能特征，因此光纤传感器特别适用于高压大电流、强磁场噪声、强辐射等恶劣环境中、能解决许多传统传感器无法解决的问题。

●非侵入性。

传感头可以做成电绝缘的，而且其体积可以做的很小，因此，它对电磁场是非入侵式的。

●高灵敏度。

利用光作为信息载体的光纤传感器的灵敏度很高，它是某些精密测量和控制的必不可少的工具。

●重量轻、体积小、外形可变。

重量轻、体积小是光纤本身固有的特性，而光纤柔软可绕的特性，则可用它构成外形各异尺寸不同的传感探头。

●动态范围大。

光纤传感器的载体是光，其频率高，传感器频带范围很宽，动态范围很大。

针对不同行业重要建筑物对安装周界入侵报警产品的要求。

北京三安古德科技发展有限公司做出了以下几种方案泄漏电缆周界入侵报警设备在天然气行业的运用目前,应用在已建天然气管道站场周界的安防技术如激光对射、微波对射、振动电缆等均存在着误报率高、防爆区内安装复杂、阶梯段状围墙无法实现防范无死角等缺陷。

中国石油西气东输管道公司启动了振动光光纤周界入侵报警系统试点项目。

选取不同地区的5 座天然气站场进行了振动光纤技术测试。

结合典型天然气站场围栏的形式,对振动光缆在各种形式围栏上的安装工艺进行了论述,做到布防无死角,防范无漏洞。

试验数据表明:振动光纤、泄漏电缆技术比其他安防技术误报率低、安装便捷,适用于各种形式的围栏, 可实现无死角的防范;振动光纤周界入侵报警设备在世博会的运用使用周界报警设备振动光纤、泄漏电缆的重要场所如世博会运用周界报警设备的原因：2010上海世博会园区核心区域陆地边界总长约为12公里，为了有效防范来自陆地边界非法入侵造成的安全风险，需要构建集实时监控及报警为一体的世博园区陆地电子围栏系统。

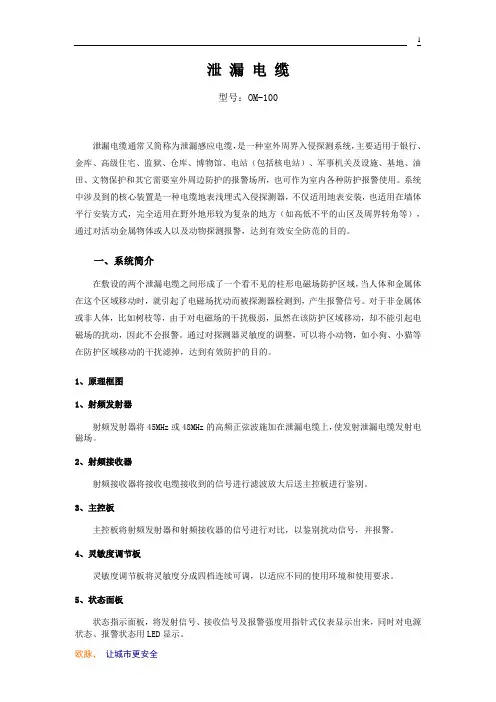

泄漏电缆型号：OM-100泄漏电缆通常又简称为泄漏感应电缆，是一种室外周界入侵探测系统，主要适用于银行、金库、高级住宅、监狱、仓库、博物馆、电站（包括核电站）、军事机关及设施、基地、油田、文物保护和其它需要室外周边防护的报警场所，也可作为室内各种防护报警使用。

系统中涉及到的核心装置是一种电缆地表浅埋式入侵探测器，不仅适用地表安装，也适用在墙体平行安装方式，完全适用在野外地形较为复杂的地方（如高低不平的山区及周界转角等），通过对活动金属物体或人以及动物探测报警，达到有效安全防范的目的。

一、系统简介在敷设的两个泄漏电缆之间形成了一个看不见的柱形电磁场防护区域，当人体和金属体在这个区域移动时，就引起了电磁场扰动而被探测器检测到，产生报警信号。

对于非金属体或非人体，比如树枝等，由于对电磁场的干扰极弱，虽然在该防护区域移动，却不能引起电磁场的扰动，因此不会报警。

通过对探测器灵敏度的调整，可以将小动物，如小狗、小猫等在防护区域移动的干扰滤掉，达到有效防护的目的。

1、原理框图1、射频发射器射频发射器将45MHz或48MHz的高频正弦波施加在泄漏电缆上，使发射泄漏电缆发射电磁场。

2、射频接收器射频接收器将接收电缆接收到的信号进行滤波放大后送主控板进行鉴别。

3、主控板主控板将射频发射器和射频接收器的信号进行对比，以鉴别扰动信号，并报警。

4、灵敏度调节板灵敏度调节板将灵敏度分成四档连续可调，以适应不同的使用环境和使用要求。

5、状态面板状态指示面板，将发射信号、接收信号及报警强度用指针式仪表显示出来，同时对电源状态、报警状态用LED显示。

6、防雷器对电源和报警输出信号进行雷击保护。

7、电源滤波预处理板降低电网干扰，为主板提供电源，并且为后备电源预留接口。

泄漏电缆的主要特点：一、立体式防范区域覆盖范围界线明显，可做到无死角防范。

二、简便的安装方式适合复杂地形安装，可环绕任意形状的境界区域，泄漏感应线缆部分可以埋在地下或装入墙内。

振动光纤、泄漏电缆在周界入侵系统中的运用随着社会的不断进步，经济的快速发展及生活质量的不断提高。

人们的安全防范要求也在不断增高，因而周界入侵报警系统成为人们安全防范的首要防线。

目前在周界防护监控报警应用系统中，主要采用的系统有振动光纤、泄漏电缆、脉冲电子围栏、刀片电子围、红外对射，激光对射、报警主机。

针对传统的周界入侵报警产品如红外对射、激光对射、报警主机等安装复杂、设备隐蔽性差、误报率高等缺点。

针对以上问题，利用现代的脉冲/刀片电子围栏、振动光纤、泄漏电缆优势，研发的周界入侵报警系统能满足现代社会各种场所。

它具有室外无源、传感区域任意定址、可以野外敷设、抗电磁干扰强、能抗雷击电闪等优点。

在当代，基于光纤光栅传感技术的监测、测量已经应用于很多领域，如煤矿、油库、石油管道、桥梁等敏感设施。

所以基于振动光纤的光纤光栅传感技术周界入侵报警系统的研发具有重要意义。

通过分析比较，找出它们的优缺点后，研发了一种基于光纤光栅振动传感器的周界入侵报警系统。

它有效弥补了以前防入侵报警系统的不足，能实施全天候报警，具有高抗扰性，能实现科学定址，并且室外无源，能满足现在周界入侵报警系统的要求。

随着社会的不断进步、经济的发展和生活质量的提高，人们的安全防范需求也在不断增长，传统的周界防范手段，如：红外对射、激光对射等，已经不能保障人们生命财产的安全。

因此，研究适应时代的周界入侵报警技术具有重要意义。

将传统的周界防范的物理管理办法上升到智能化，从而有效提高周界入侵的效率。

目前，市面上主要有红外线对射器、激光对射、微波探测器、振动光纤、泄漏电缆、等多种周界防入侵设备。

这些传感器主要缺点是受气候干扰大，误报、漏报率高等缺点。

虽然光纤干涉型的出现克服了上述缺点，但由于其原理，不能对入侵报警的位置进行精确定位。

而以光纤栅传感技术为基础的振动光纤、泄漏电缆、电子围栏的周界入侵报警系统不仅保留了光纤振动传感器的抗电磁干扰、传输速度快、距离远等优点，还克服了其它产品不能精确定位的缺点。

泄漏电缆周界入侵防范系统典型技术方案
单电缆方案
最早期出现的泄漏电缆应用于周界入侵防范系统的技术方案仅采用单根泄
漏电缆。

在电缆始端接入无线电发信机，另一端接入受信机即构成最简单系统。

发信机在泄漏电缆周围形成的漏泄场首先与入侵者本体发生耦合，再次耦合回复到泄漏电缆并传输抵达受信机。

此方案中的入侵信号需经两次耦合再经传输抵达检测端，其检测灵敏度极低，实用价值不高，初期实验只能捕获仅距泄漏电缆10 公分左右且目标巨大的入侵目标。

双电缆方案
采用两根泄漏电缆平行敷设，在第一根电缆的一端接入发信机激励馈体，
在第二根电缆的一端接入受信机检测处理入侵信息特征，即构成双电缆系统。

两根电缆一发一收，只存在一次耦合，只需检测识别入侵者本体在漏泄场中对既有信号的影响即可捕获入侵目标。

此方案与单电缆方案相比，检测灵敏度大大提高，已可满足实际应用需要，而大部份泄漏电缆周界入侵检测系统均采用双电缆方案。

在某些场合，为了横向拓宽入侵检测区域的宽度或辨别入侵行为的方向，
也可在双电缆方案基础上再布置一根或多根相平行敷设的泄漏电缆，变相衍生为多电缆方案。

脉冲波方案
在单电缆方案基础上，发信机输出时序脉冲波，受信机完成发射脉冲和具
有入侵信息特征的反射脉冲两者之间的时间延迟识别检测，并据以判定入侵位置即构成脉冲波方案。

脉冲波方案具有下列特点：
.脉冲波方案提高了单电缆基本方案的实用性；。

浅析泄漏电缆报警系统技术的应用与发展工作原理以及系统组成众所周知，安全防范技术现在的发展方向是将视频监控、周界报警、入侵探测、门禁控制等独立的安防子系统集成整合，形成一个多功能、全天候、动态的综合安全管理系统。

而周界报警作为安防系统的第一道防线，作用十分重要，已从过去被动的报警探测，发展为今天的威慑阻挡加报警。

且随着安防技术的发展和安防市场的成熟，以及政策法规的进一步完善，数字化、集成化、网络化将是它发展的必然趋势。

周界报警系统是在防护的边界利用如微波、主动红外、电子围栏等技术形成一道或可见或不可见的“防护墙”，当有越墙行为发生时，相应防区的探测器即会发出报警信号，并送至控制中心的报警控制主机，发出声光警示的同时显示报警位置，还可联动周界模拟电子屏，甚至联动摄像监控系统、门禁系统、强电照明系统等。

近年来周界防范系统已经成为安防系统基本且不可或缺的安防子系统，不仅在军工厂、军营、机场、港口、政府机关等高端领域可见其“踪影”，同时还被广泛应用到住宅小区，并在这些领域保持着相当高的应用增长速度。

本文将对泄漏电缆周界防范技术进行分析，借此一窥周界防范报警系统技术的发展踪迹。

工作原理按特定的要求，施以诸如疏编、开缝、穿孔、开槽等连续且有规则的“破坏”工艺，即能制造出特制的同轴电缆泄漏电缆。

其故意引起同轴电缆中传输的电信号能量发生泄漏作用，将在泄漏电缆径向长度的周围建立起一种均匀且连续的电磁场，称之为“漏泄场”。

将泄漏电缆所开的槽孔看作一个个等距波源，对一定范围的人体产生感应，与之对应的反射波依次被接收，当泄漏电缆开始进入工作状态时，需要进行初始化，使外导体充分被极化，发射电磁波进行耦合并开始趋于稳定。

这时当电缆周边有人运动时，由于人体的电容特性，使稳定的电磁场受到了干扰，干扰有从人体反射回的电磁波以及多普勒效应等，主要为扰动。

接收器收到干扰信号就可以实现报警，并立即通过报警控制系统的接收设备传输到报警控制中心，由报警控制主机进行各种报警的后续处理。

埋地泄漏电缆周界报警探测器介绍一、系统介绍泄漏电缆探测器是一种隐蔽式的周界入侵探测报警系统，已经被广泛应用在国内各地的重要周界场所，产品提供了非常灵活的室外周界安装方式，可以应用在埋地、屋顶、围墙、空中悬挂等地方。

双根泄漏电缆平行敷设方式，一根发射无线电信号、另一根接收无线电信号，沿埋入电缆周围产生一个看不见的电磁射频场。

如果探测场受到入侵者的干扰，探测场的平衡受到破坏，系统就会产生报警。

二、方案设计某项目在周界处安装10套泄漏电缆泄漏电缆探测器,可以保护1000米长的周界长度，每套泄漏电缆探测器最远可以保护100米长的周界。

每一套泄漏电缆探测器由一台报警处理器、两段各5米非泄漏电缆、两段各100米泄漏电缆和两只终端器组成。

在具体的安装过程时，上一防区的泄漏电缆和下一防区的泄漏电缆之间可以无缝隙的敷设，这样可以保证整个围界的防护没有盲区。

每一台报警处理器有2个连接非泄漏电缆的端口、2个交流220V电源输入输出端口、1个报警输出常闭/常开干触点。

报警处理器具有防水、防电磁辐射的特点，在安装时可以装入防雨防尘盒中，也可以直接埋入地下。

非泄漏电缆是普通的同轴电缆线，工作时不向外发射电磁场，只是起连接报警处理器和泄漏电缆的作用。

非泄漏电缆跟报警处理器和泄漏电缆的连接处要做防水、防尘和防腐蚀处理。

泄漏电缆是特殊制作的一种同轴电缆，它在工作时，其中一根要向周围的空间发射电磁场，另一根要接收电磁场。

两根泄漏电缆要基本平行的埋入地下，两根泄漏电缆之间的距离在1.0米左右，具体距离要视现场情况而定，两根电缆的埋地深度在10公分左右，具体埋地深度也要视现场情况而定。

泄漏电缆可以直接埋入地下，也可以穿入PVC管后埋入地下，但是不能穿入钢管后埋地，否则会影响探测效果。

每根泄漏电缆的末端都配有匹配电阻（75欧姆），终端器具有防水防尘和防腐蚀功能，可以直接埋入地下。

地址模块是带有地址编码的总线型报警信号采集和传输设备，每一台报警处理器连接一只单防区地址模块，地址模块通过RS485总线跟监控中心的报警主机相连。

TRX－100Ⅱ泄漏电缆警戒系统（停售）TRX-100Ⅱ型泄漏电缆入侵探测器是一种室外隐蔽型周界入侵探测设备。

它主要适用于银行、金库、高级住宅、监狱、仓库、博物馆、电站（包括核电站）、军事目标等重要建筑外围。

亦可用在野外地形较为复杂的地方（如高低不平的山区及周界转角等），以达到有效安全防范的目的。

系统工作特点：全天候工作，安装隐蔽，可按周界形状轮廓敷设。

防范区内的绿化植物不影响系统的正常工作，对距泄漏电缆下方0.7米防范区内的活动目标亦有探测功能。

技术性能工作电压：AC220V（功耗20W）输出形式：继电器触点，开路报警警戒范围长度：100米泄露电缆安置间距：1-3米（建议1.5米左右）泄露电缆安置深度：5-20厘米（根据介质情况）报警方式：触点消耗功率：不大于15W（不加恒温器环境下）环境温度：电缆-40ºC-+60ºC主机：-10ºC-＋40ºC（不加恒温器）-40ºC-40ºC（加恒温器）重量：主机：9kg电缆：20kg（10kg/根）尺寸：主机：480*340*110mm电缆：外径15mm系统组成及原理图该系统由探测器主机和两根按设计要求特殊加工的泄漏电缆两部分组成。

探测器主机由电源单元、发射电源、接收电源。

信号处理单元和检测单元组成。

在要求低温环境下使用的主机带有组合恒温单元。

作为探测单元的泄漏电缆由两根泄漏电缆和与其连接的两根非泄漏电缆组成。

非泄漏电缆每根标称长度为10米，泄漏电缆每根标称长度为100米。

如下图所示：工作原理探测主机的发射单元产生高频能量馈入发送到泄漏电缆中，并在电缆中传输。

当能量沿电缆传送时，部分能量通过泄漏电缆的泄缝漏入空间，在被警戒空间范耐内建立电磁场，其中一部分能量被安装在附近的接收用的泄漏电缆接收，形成收发能量直接耦合。

当入侵者进入两根电缆形成的感应区内时，这部分电磁能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，并推动报警指示灯点亮，同时使继电器触点打开。
