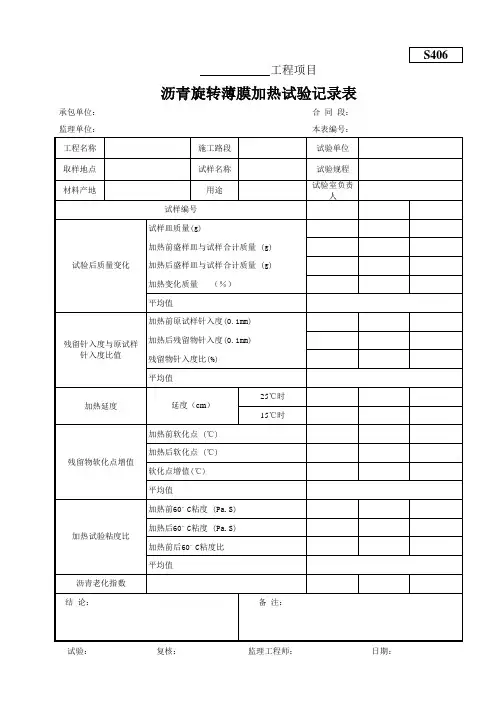

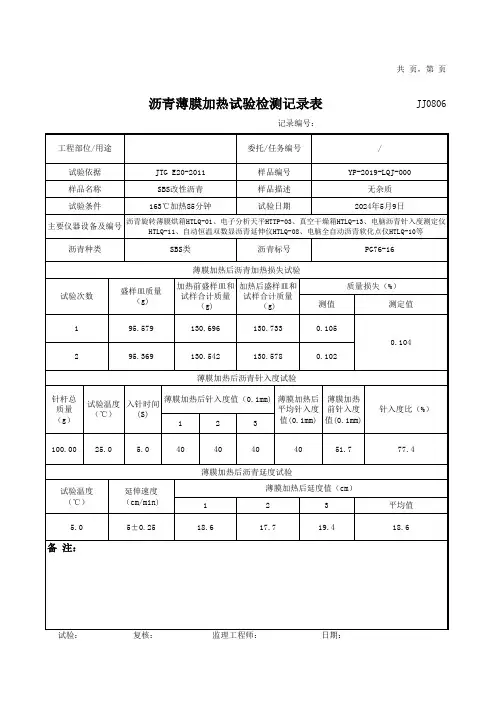

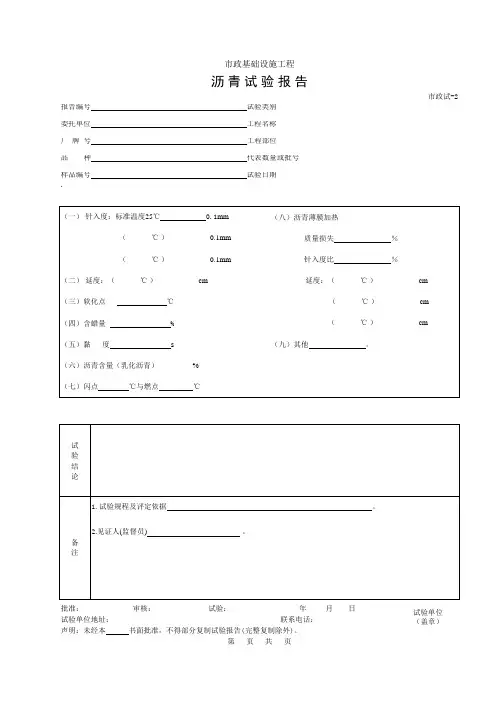

沥青薄膜加热试验记录表

文件编号ZY01-011-2008作业指导书(沥青薄膜加热试验)编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司（江苏省交通工程质量检测中心）目录1. 主要设备及开展项目2. 仪器设备操作规程3. 校准/试验工作程序及样品处置4. 试验操作过程5. 数据处理规定6. 测量不确定度报告7. 原始记录表格1．主要设备及开展项目表2 开展检测项目2．仪器设备操作规程2.1 沥青薄膜加热烘箱操作步骤2.1.1 接通仪器电源，检察仪器附件是否齐全。

2.1.2 设定仪器试验温度为163℃±1℃，并将一水银温度计垂直悬挂于转盘轴上，位于转盘中心，水银球应在转盘顶面上的6mm处。

2.2 电子天平操作步骤2.2.1.接通电子天平电源开关，使天平处于待用状态，使用前需预热30min。

2.2.2.按“TARE”键进行清零，屏幕显示“0.000”。

2.2.3.天平使用结束后，切断电源。

3．校准/试验工作程序及样品处置现场取样（委托送样）填写委托单→样品编号→样品区→下放通知单→从样品待检样品区取样品→试验室进行样品试验/检测→样品试验/检测完毕→对试验数据进行处理→填写仪器使用记录→对试验卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送4. 试验操作过程4.1试验准备4.1.1 仪器有效性检查试验前先检查沥青薄膜烘箱是否在检定有效期范围内。

如果在使用有效期在范围内，可继续进行试验；如果不在范围内，通知设备管理员进行设备检定。

4.1.2 仪器设备准备(1)检查沥青薄膜烘箱是否正常启动，加热控温功能是否正常，转速是否满足要求。

设定烘箱温度为163±1℃，如仪器能够正常启动，温度能够控制在163±1℃范围内，则在沥青薄膜烘箱使用记录“使用前”一栏中填写“正常”，若不能正常使用，则在“使用前”一栏中填写“故障”并填写沥青薄膜烘箱设备台账和设备维修单，通知设备管理员进行维修。

文件编号ZY01-011-2008作业指导书(沥青薄膜加热试验)编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司（江苏省交通工程质量检测中心）目录1. 主要设备及开展项目2. 仪器设备操作规程3. 校准/试验工作程序及样品处置4. 试验操作过程5. 数据处理规定6. 测量不确定度报告7. 原始记录表格1．主要设备及开展项目主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级沥青薄膜加热烘箱JNLH-97A-T2 无锡市金牛石化仪器公司250℃0.1℃沥青薄膜加热烘箱82型无锡华南仪器设备有限公司250℃0.1℃电子天平XL-410北京塞多利斯天平有限公司0-220g 0.001g 表2 开展检测项目开展检测项目项目名称分析方法方法来源测量范围允许误差范围薄膜加热质量变化T0609-1993 JTJ052-2000 - -2．仪器设备操作规程2.1 沥青薄膜加热烘箱操作步骤2.1.1 接通仪器电源，检察仪器附件是否齐全。

2.1.2 设定仪器试验温度为163℃±1℃，并将一水银温度计垂直悬挂于转盘轴上，位于转盘中心，水银球应在转盘顶面上的6mm处。

2.2 电子天平操作步骤2.2.1.接通电子天平电源开关，使天平处于待用状态，使用前需预热30min。

2.2.2.按“TARE”键进行清零，屏幕显示“0.000”。

2.2.3.天平使用结束后，切断电源。

3．校准/试验工作程序及样品处置现场取样（委托送样）填写委托单→样品编号→样品区→下放通知单→从样品待检样品区取样品→试验室进行样品试验/检测→样品试验/检测完毕→对试验数据进行处理→填写仪器使用记录→对试验卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送4. 试验操作过程4.1试验准备4.1.1 仪器有效性检查试验前先检查沥青薄膜烘箱是否在检定有效期范围内。

沥青旋转薄膜加热试验（T 0610-2011）8.4.1 目的和适用范围本方法适用于测定道路石油坜青旋转薄膜烘箱加热后的质量损失，并根据需要测定旋转薄膜加热后，沥青残留物的针入度，粘度、延度及脆点等性质的变化，以评定沥青的老化性能。

8.4.2 仪器设备旋转薄膜烘箱、盛样瓶、温度计、天平、溶剂等。

8.4.3试样准备1、用汽油或三氣乙烯洗净盛样瓶后，置温度105℃±5℃烘箱中烘干，并在干燥器中冷却后编号称其质量(m0)，准确至0.1mg,盛样瓶的数量应能满足试验的试样需要，通常不少于八个。

2、将旋转加热烘箱调节水平，并在163℃±0.5℃下预热不少于16h,使箱内空气充分加热均匀。

调节好温度控制器，在全部盛样瓶装人环形金属架后，烘箱的温度应在10 min以内达到163℃±0.5℃。

3、调整喷气嘴与盛样瓶开口处的距离为 6.35mm,并调节流量计，使空气流量为4 000mL/min±200mL/min。

4、准备的沥青试样，分别注入每个盛瓶中，其质量为35g士0.5g，放入干燥器中冷却至室温后称取质量(m1)，准确至1mg。

需测定加热前后沥青性质变化时，应同时灌样测定加热前沥青的性质。

8.4.4 试验步骤1、将称量完后的全部试样瓶放入烘箱环形架的各个瓶位中，关上烘箱门后开启环形架转动开关，以15r/min±0.2r/min速度转动。

同时开始以流速 4 000mL/min±200mL/min的热空气喷人转动着的盛样瓶的试样中，烘箱的温度应在10min回升到163C±0.5℃,使试样在163℃士0.5℃温度下受热时间不少于75min。

总的持续时间为85min。

若10min内打不到试验温度，则试验不得继续进行。

2、到达时间后，停止环形架转动及喷射热空气，立即逐个取出盛样瓶，并迅速将试样倒入一洁净容器内混匀（进行加热质量损失的试样除外），以备进行旋转薄膜加热试验后的沥青性质的试验，但不允许将已倒过的沥青试样瓶重复加热以取得更多试样。

沥青薄膜加热试验39、7mm、深为9、5mm器皿中，使沥青成为厚约3mm的薄膜，沥青薄膜在（1631）℃标准烘箱中加热5h，以加热前后质量损失、针人度比和25℃、15℃延度值作为评价指标。

薄膜加热试验后的性质与沥青在拌和机中加热拌和后的性质有很好的相关性。

沥青在薄膜加热试验后的性质，相当于在150℃拌和机中拌和1、0-1、5min后的性质。

后来又发展了旋转薄膜烘箱试验，这种试验方法的优点是试样在垂直方向旋转，沥青膜较薄，能连续介人热空气，以加速老化，使试验时间缩短为75min，并且试验结果精度较高。

本节仅介绍广泛使用的薄膜加热试验。

1．目的和适用范围沥青薄膜加热试验（简称TFOT）是厚度3、2mm的试样在规定温度条件下，经规定时间加热，测定试验前后沥青质量和性质变化的试验。

非经注明：加热温度为163℃，受热时间为5h本方法适用于测定道路石油沥青薄膜加热后的质量损失，并根据需要测定薄膜加热后残留物的针人度、粘度、软化点、脆点及延度等性质的变化，以评定沥青的耐老化性能。

2、仪具与材料本试验需要下列仪具与材料：（1）薄膜加热烘箱：工作温度200℃，装有温度调节器和可转动的圆盘架。

圆盘直径360-370mm，上有浅槽4个，供放置盛样皿。

转盘中心由一垂直轴悬挂于烘箱的中央，由传动机构使转盘水平转动，速度为（5、51）r/min。

门为双层，两层之间应留有间隙，内层门为玻璃制，只要打开外门，即可通过玻璃读取烘箱中温度计的读数。

烘箱应能自动通风，为此在烘箱上下部设有气孔，以供热空气和蒸气的逸出和空气进入。

（2）盛样皿：铝或不锈钢制成，不少于4个。

（3）温度计：（0-200）℃，分度0、5℃（允许由普通温度计代替）（4）天平：感量不大于1mg（5）其他：干燥器、计时器等。

3．准备工作（1）将洁净、烘干、冷却后的盛样皿编号，称其质量（m0），准确至1mg。

（2）准备沥青试样，分别注入4个已称质量的盛样皿中[（500、5）g，并形成厚度均匀的沥青薄膜，放人干燥器中冷却至室温后称取质量（m1），准确至1mg。

沥青薄膜加热试验该法又称为薄膜烘箱试验，将50g沥青试样盛于内径139.7mm、深为9.5mm 器皿中，使沥青成为厚约3mm的薄膜，沥青薄膜在（163±1）℃标准烘箱中加热5h，以加热前后质量损失、针人度比和25℃、15℃延度值作为评价指标。

薄膜加热试验后的性质与沥青在拌和机中加热拌和后的性质有很好的相关性。

沥青在薄膜加热试验后的性质，相当于在150℃拌和机中拌和1.0-1.5min后的性质。

后来又发展了旋转薄膜烘箱试验，这种试验方法的优点是试样在垂直方向旋转，沥青膜较薄，能连续介人热空气，以加速老化，使试验时间缩短为75min，并且试验结果精度较高。

本节仅介绍广泛使用的薄膜加热试验。

1．目的和适用范围沥青薄膜加热试验（简称TFOT）是厚度3.2mm的试样在规定温度条件下，经规定时间加热，测定试验前后沥青质量和性质变化的试验。

非经注明：加热温度为163℃，受热时间为5h本方法适用于测定道路石油沥青薄膜加热后的质量损失，并根据需要测定薄膜加热后残留物的针人度、粘度、软化点、脆点及延度等性质的变化，以评定沥青的耐老化性能。

2.仪具与材料本试验需要下列仪具与材料：（1）薄膜加热烘箱：工作温度200℃，装有温度调节器和可转动的圆盘架。

圆盘直径360-370mm，上有浅槽4个，供放置盛样皿。

转盘中心由一垂直轴悬挂于烘箱的中央，由传动机构使转盘水平转动，速度为（5.5±1）r/min。

门为双层，两层之间应留有间隙，内层门为玻璃制，只要打开外门，即可通过玻璃读取烘箱中温度计的读数。

烘箱应能自动通风，为此在烘箱上下部设有气孔，以供热空气和蒸气的逸出和空气进入。

（2）盛样皿：铝或不锈钢制成，不少于4个。

（3）温度计：（0-200）℃，分度0.5℃（允许由普通温度计代替）（4）天平：感量不大于1mg（5）其他：干燥器、计时器等。

3．准备工作（1）将洁净、烘干、冷却后的盛样皿编号，称其质量（m0），准确至1mg。

《公路沥青路面施工技术规范》(JTG F40-2004)主要修订内容介绍交通部公路科学研究所陈景副研究员2005年11月关于发布《公路沥青路面施工技术规范》(JTGF40-2004)的公告第24号现发布《公路沥青路面施工技术规范》(JTG F40-2004),自2005年1月1日起实施，原《公路沥青路面施工技术规范》(JTJ032-94)与《公路改性沥青路面施工技术规范》(JTJ036-98)同时废止。

中华人民共和国交通部二〇〇四年九月四日01472715225746521130160321413422477187331160516134194373500025130 05000100001500020000250003000035000198719901993199619992002年份高速公路通车里程(公里)中国高速公路迅猛发展原规范的不足之处(1) 老规范的沥青标准已经明显感到不足。

(2)在沥青路面表面层方面，抗滑与路面耐久性显示了明显的矛盾。

(3) II型沥青混合料暴露出许多不足。

　(4)由于过分强调减薄，沥青层压实厚度与集料粒径之间显示出不匹配的问题比较突出。

(5)在沥青混合料的配合比设计方面，美国SUPERPAVE配合比设计方法如何按照我国国情予以借鉴。

(6)沥青混合料水损害问题相当严重，应完善水稳定性的检验指标。

(7)在施工质量检验指标方面，缺乏透水性等指标，对压实度的检验方法及标准有许多不同看法。

(8) 桥面铺装的内容明显不足。

(9)改性沥青及SMA方面取得了较大的发展。

(10)半刚性基层透层油、沥青路面防水层、排水层、等许多方面都有较大进展。

本次修订重点对高速公路、一级公路提出更高的要求，在规范的各项条款中作明确的区分。

相关研究专题•沥青混合料矿料级配及配合比设计方法的修订•沥青路面透水测定方法及指标要求•超重载交通沥青路面材料试验标准(GTM对比)•SUPERPAVE设计方法的引进与开发•高速公路沥青路面抗滑标准•沥青混合料水稳定性评价指标等另外许多省、市、自治区也开设了相关的研究专题。

试谈沥青旋转薄膜加热试验操作规程沥青旋转薄膜加热实验操作规程编号：ZDS/CZ034 本沥青旋转薄膜加热实验作业指点书，主要是对由于路面施工加热招致沥青功用变化的评价所采用〝薄膜加热〞或〝旋转薄膜加热〞对试样停止老化处置后，停止各项目的测定。

内容包括质量损失、针入度比、延度、硬化点等实验方法。

本作业指点书编写依据«公路工程沥青及沥青混合料实验规程»〔JTJ052—2000〕中T0610-1993、T0608-1993、T0604-2000、T0605—1993、T0606—2000等相关实验方法规范中规则，还援用«沥青路面施工及验收规范»〔GB50092—96〕规范有关技术目的。

1.目的本方法适用于测定路途石油沥青旋转薄膜烘箱加热〔简称RTFOT〕后的质量损失，并依据需求测定旋转薄膜加热后，沥青残留物的针入度、粘度、延度、老化指数及脆点等性质的变化，以评定沥青的老化功用。

2仪器设备2.1旋转薄膜烘箱2.2盛样器2.3温度计0℃～200℃2.4天平：感量不大于0.1g感量不大于1mg〔1/1000〕3.环境条件3.1旋转薄膜烘箱要求1〕将旋转薄膜烘箱调理水平，在正是停止实验之前，提早对旋转薄膜烘箱预热不少于16h。

预热的温度先按100℃～110℃控制，在实验前2小时，从110℃升温到实验温度，〔加上热空气喷入温度〕能否能在10min内到达163℃±0.5℃所需的时间停止实验控制，选择旋转薄膜烘箱放入试样前的温度控制点，保证试样在旋转薄膜烘箱内的控制温度范围内；2〕热空气喷入转动盛样瓶的试样中，能继续85min，但烘箱的温度应在10min内到达163℃±0.5℃要求；假定10min内达不到实验温度时实验不得继续停止；3〕试样在163℃±0.5℃温度受热时间不少于75min；4〕环形架应以15γ/min旋转速度控制；5〕热空气以流速4 000mL/min±200mL/min控制；3.2针入度、延度要求：3.2.1依照中、轻交通路途石油沥青质量要求规则：石油沥青标号的针入度实验温度为25℃、延度实验温度为25℃。

沥青薄膜加热试验作业指导书1、目的与适用范围本方法适用于测定道路石油沥青薄膜加热后的质量损失，并根据要、需要测定薄膜加热后残留物的针入度、粘度、软化点、脆点及延度等性质的变化，以评定沥青的耐老化性能。

2、仪具与材料2.1薄膜加热烘箱：形状和尺寸如图1，标称温度范围200℃，控温的准确度为1℃，装有温度调节器和可转动的圆盘架。

圆盘直径360mm—370mm上有浅槽4个，供放置盛样皿，转盘中心由一垂直轴悬挂于烘箱的中央，由传动机构使转盘水平转动，速度为 5.5r/min ±1r/min。

门为双层，两层之间应留有间隙，内层门为玻璃制，只要打开外门，即可通过玻璃读取烘箱中温度计的读数。

烘箱应能自动通风，为此在烘箱上下部设有气孔，以供热空气和蒸气的逸出和空气进入。

2.2盛样皿：铝或不锈钢制成，不少于4个，形状及尺寸如图3。

2.3温度计：0℃—200℃，分度为0.5℃(允许由普通温度计代替)。

2.4天平：感量不大于1mg。

2.5其它：干燥器、计量器等。

3、方法与步骤3.1准备工作3.1.1将洁净、烘干、冷却后的盛样皿编号，称其质量（m0），准确至1mg。

3.1.2按本规程T0602沥青试样准备方法准备沥青度样，分别注入4个已称质量的盛样皿中50g±0.5g，并形成沥青厚度均匀的薄膜，放入干燥器中冷却至室温后称取质量（m1），准确至1mg。

同时按规定方法，测定沥青试样薄膜加热试验前的针入度、粘度、软化点、脆点及延度等性质。

当试验项目需要，预计沥青数量不够时，可增加盛样皿数目，但不允许将不同品种或不同标号的沥青，同时放在一个烘箱中试验。

3.1.3将温度计垂直悬挂于转盘轴上，位于转盘中心，水银球应在转盘顶面上的6mm处，并将烘箱加热并保持至163℃±1℃。

3.2试验步骤3.2.1把烘箱调整水平，使转盘在水平面上以5.5r/min±1r/min 的速度旋转，转盘与水平面倾斜角不大于3º，温度计位置距转盘中心和边缘距离相等。
