一、潮流计算概述、基本方法

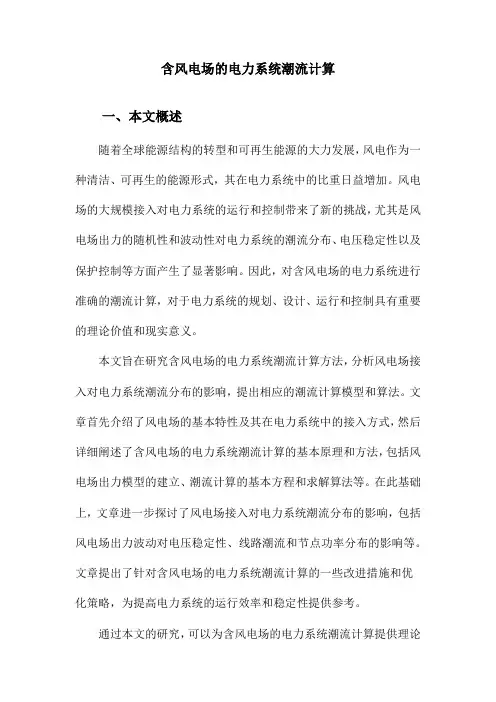

含风电场的电力系统潮流计算一、本文概述随着全球能源结构的转型和可再生能源的大力发展，风电作为一种清洁、可再生的能源形式，其在电力系统中的比重日益增加。

风电场的大规模接入对电力系统的运行和控制带来了新的挑战，尤其是风电场出力的随机性和波动性对电力系统的潮流分布、电压稳定性以及保护控制等方面产生了显著影响。

因此，对含风电场的电力系统进行准确的潮流计算，对于电力系统的规划、设计、运行和控制具有重要的理论价值和现实意义。

本文旨在研究含风电场的电力系统潮流计算方法，分析风电场接入对电力系统潮流分布的影响，提出相应的潮流计算模型和算法。

文章首先介绍了风电场的基本特性及其在电力系统中的接入方式，然后详细阐述了含风电场的电力系统潮流计算的基本原理和方法，包括风电场出力模型的建立、潮流计算的基本方程和求解算法等。

在此基础上，文章进一步探讨了风电场接入对电力系统潮流分布的影响，包括风电场出力波动对电压稳定性、线路潮流和节点功率分布的影响等。

文章提出了针对含风电场的电力系统潮流计算的一些改进措施和优化策略，为提高电力系统的运行效率和稳定性提供参考。

通过本文的研究，可以为含风电场的电力系统潮流计算提供理论支持和实践指导，有助于更好地理解和解决风电场接入带来的电力系统运行问题，推动可再生能源在电力系统中的广泛应用和持续发展。

二、风电场特性及建模风电场作为可再生能源的重要组成部分，具有随机性、间歇性和不可预测性等特点。

这些特性使得风电场在电力系统中的建模和潮流计算变得复杂。

风电场的出力受到风速、风向、湍流等多种因素的影响，因此，准确描述风电场的特性并建立合适的模型是电力系统潮流计算的关键。

在风电场建模中，通常将风电场看作一个由多个风电机组组成的集合。

每个风电机组的出力取决于其装机容量、风速以及控制策略等因素。

为了简化计算，通常将风电场视为一个等效的电源，其出力等于所有风电机组出力的总和。

等效电源的出力特性可以通过统计方法得到，如威布尔分布、贝塔分布等。

潮流计算课程设计一、课程目标知识目标：1. 理解潮流计算的基本概念，掌握潮流计算的基本原理和数学模型；2. 学会使用标准算例进行电力系统潮流计算，并能够分析计算结果；3. 掌握影响潮流计算精度的因素，了解提高计算精度的方法。

技能目标：1. 能够运用所学软件或工具进行电力系统潮流计算；2. 培养学生解决实际电力系统问题的能力，能够根据计算结果提出优化方案；3. 提高学生的团队协作能力和沟通表达能力，通过小组讨论和报告形式展示学习成果。

情感态度价值观目标：1. 激发学生对电力系统分析和优化工作的兴趣，培养其探索精神；2. 培养学生严谨的科学态度，注重实际问题的解决；3. 增强学生的环保意识，使其认识到优化电力系统运行对环境保护的重要性。

课程性质：本课程为电力系统分析领域的专业课程，旨在帮助学生掌握潮流计算的基本理论和实践方法。

学生特点：学生具备一定的电力系统基础知识，具有一定的数学和编程能力。

教学要求：结合实际案例，采用理论教学与实践操作相结合的方式，注重培养学生的实际操作能力和问题分析解决能力。

通过分解课程目标，使学生在完成本课程学习后能够达到上述具体学习成果。

二、教学内容1. 潮流计算基本概念：介绍潮流计算的定义、作用和数学模型，包括功率方程、电压方程和相角方程。

教材章节：第一章 潮流计算概述2. 潮流计算方法：讲解常用的潮流计算方法，如牛顿-拉夫逊法、快速分解法和P-Q分解法。

教材章节：第二章 潮流计算方法3. 潮流计算软件及应用：介绍常用的潮流计算软件，如PSS/E、DIgSILENT PowerFactory等，并讲解软件的操作方法和应用案例。

教材章节：第三章 潮流计算软件及其应用4. 影响潮流计算精度的因素：分析影响潮流计算精度的各种因素，如测量误差、模型误差等，并提出相应的解决方法。

教材章节：第四章 影响潮流计算精度的因素5. 提高潮流计算精度的方法：讲解提高潮流计算精度的方法，如参数优化、模型修正等。

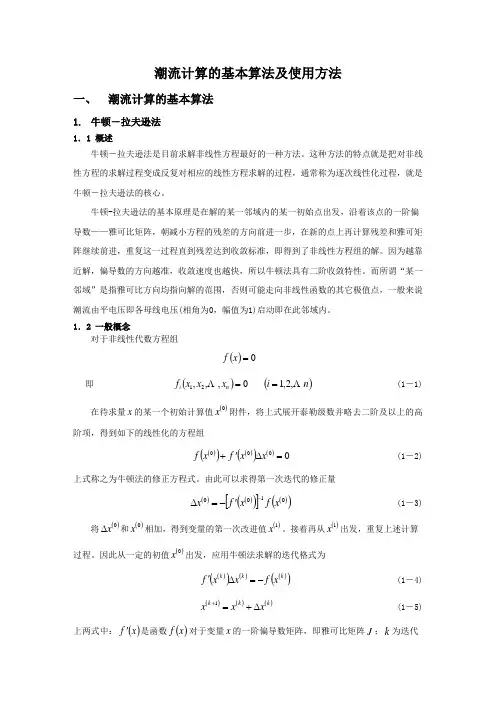

潮流计算的基本算法及使用方法一、 潮流计算的基本算法1. 牛顿－拉夫逊法1．1 概述牛顿－拉夫逊法是目前求解非线性方程最好的一种方法。

这种方法的特点就是把对非线性方程的求解过程变成反复对相应的线性方程求解的过程，通常称为逐次线性化过程，就是牛顿－拉夫逊法的核心。

牛顿-拉夫逊法的基本原理是在解的某一邻域内的某一初始点出发，沿着该点的一阶偏导数——雅可比矩阵，朝减小方程的残差的方向前进一步，在新的点上再计算残差和雅可矩阵继续前进，重复这一过程直到残差达到收敛标准，即得到了非线性方程组的解。

因为越靠近解，偏导数的方向越准，收敛速度也越快，所以牛顿法具有二阶收敛特性。

而所谓“某一邻域”是指雅可比方向均指向解的范围，否则可能走向非线性函数的其它极值点，一般来说潮流由平电压即各母线电压(相角为0，幅值为1)启动即在此邻域内。

1．2 一般概念对于非线性代数方程组()0=x f即 ()0,,,21=n i x x x f ()n i ,2,1= (1－1)在待求量x 的某一个初始计算值()0x附件，将上式展开泰勒级数并略去二阶及以上的高阶项，得到如下的线性化的方程组()()()()()0000=∆'+x x f x f (1－2)上式称之为牛顿法的修正方程式。

由此可以求得第一次迭代的修正量()()()[]()()0100x f x f x -'-=∆ (1－3)将()0x ∆和()0x相加，得到变量的第一次改进值()1x 。

接着再从()1x 出发，重复上述计算过程。

因此从一定的初值()0x出发，应用牛顿法求解的迭代格式为()()()()()k k k x f x x f -=∆' (1－4)()()()k k k x x x ∆+=+1 (1－5)上两式中：()x f '是函数()x f 对于变量x 的一阶偏导数矩阵，即雅可比矩阵J ；k 为迭代次数。

由式（1－4）和式子（1－5）可见，牛顿法的核心便是反复形成求解修正方程式。

电力系统中的潮流计算方法及精度评估研究概述电力系统潮流计算是电力系统运行和规划的关键技术之一。

它用于计算电力系统中各节点的电压和功率流向，以评估系统的稳定性、安全性和经济性。

本文将介绍电力系统中常用的潮流计算方法，并探讨潮流计算结果的精度评估方法。

一、潮流计算方法1. 高斯-赛德尔迭代法高斯-赛德尔迭代法是最早应用于电力系统潮流计算的方法之一。

该方法通过迭代计算每个节点的电压值，直到满足潮流平衡方程。

然而，由于其收敛速度较慢，只适用于较小规模的电力系统。

2. 牛顿-拉夫逊迭代法牛顿-拉夫逊迭代法是目前应用较广的潮流计算方法。

该方法通过建立潮流计算的牛顿方程组，并迭代求解节点电压值。

相比高斯-赛德尔迭代法，牛顿-拉夫逊迭代法具有更快的收敛速度和更好的稳定性。

3. 直流潮流计算法直流潮流计算法是一种快速计算潮流的方法，主要用于大规模电力系统的运行和规划。

该方法基于直流潮流模型，忽略了交流系统中的谐波和动态特性，降低了计算的复杂性。

然而，由于其模型简化，直流潮流计算法在评估系统安全性和稳定性方面的准确性较低。

二、潮流计算结果的精度评估1. 误差分析法误差分析法是一种常用的潮流计算结果的精度评估方法。

它通过比较潮流计算结果与实际测量值之间的差异来评估计算结果的准确性。

误差分析法通常涉及计算误差、输入误差和观测误差等方面的考虑。

2. 灵敏度分析法灵敏度分析法是一种用于评估潮流计算结果的精度和稳定性的方法。

通过计算各个输入参数对潮流计算结果的影响程度，可以评估计算结果对输入参数变化的敏感度，并识别不确定性因素。

3. 置信区间分析法置信区间分析法是一种用于评估潮流计算结果的不确定性的方法。

它通过构建置信区间，表示潮流计算结果的可信程度。

置信区间分析法可以在统计学框架下对潮流计算结果进行准确的可信度评估。

三、研究展望1. 基于深度学习的潮流计算方法近年来，深度学习在电力系统领域取得了显著的应用成果。

基于深度学习的潮流计算方法能够利用大量的数据和高级模型进行潮流计算，提高计算效率和准确性。

摘要配电网潮流计算是配电管理系统应用软件功能组成之一。

本设计在分析配电网元件模型的基础上，建立了配电网潮流计算的数学模型。

由于配电网的结构参数与输电网有很大的区别，因此配电网的潮流计算采用相适应的算法。

配电网的结构特点呈辐射状，在正常运行时是开环的；配电网的另一个特点是配电线路的总长度较输电线路要长并且分支较多，配电线路的线径比输电网的细以至于配电网的R/X较大，且线路的充电电容可以忽略。

配电网的潮流计算采用的方法是前推回代法，文中对前推回代法的基本原理，收敛性及计算速度等进行了理论分析比较仿真和算例表明，前推回代法具有编程简单、计算速度快、收敛性好的特点，这个方法是配电网潮流计算的有效算法，具有很强的实用性。

关键词配电网，潮流计算，前推回代法AbstractFlow solution of distribution networks is one of software in DMS. Because of the different structures between transmission networks and distribution networks, the corresponding methods in flow solution of distribution networks must be applied. Distributions network is radial shape and in the condition of regular is annular. Another characteristic of distribution networks is cabinet minister of distribution long than transmission networks. The line diameter of distribution networks is thin than transmission networks, it cause R/X is large of distribution networks and the line’s capacitance can neglect. Load flow calculation of distributions network use back/ forward sweep. It has some peculiarities such as simple procedures and good restrain and so on. This method of distribution network is an effective method of calculating the trend, with some practicality.Key words :distribution network，load flow calculation，back/ forward sweep一．电力系统潮流概述1.1 配电网的分类在电力网中起重要分配电能作用的网络称为配电网。

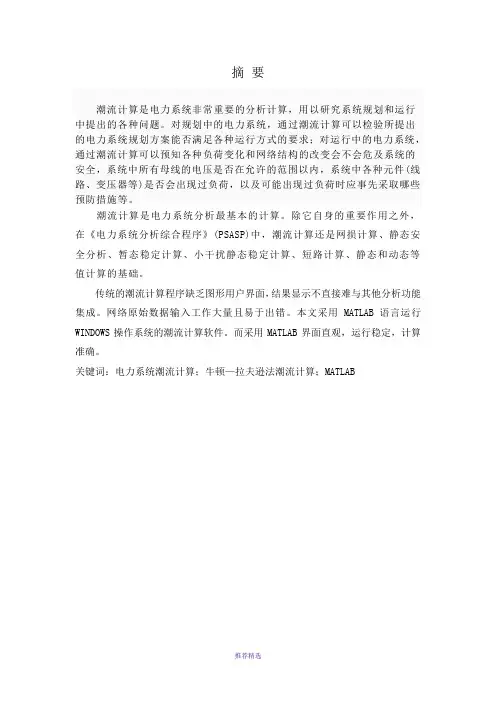

潮流计算是电力系统非常重要的分析计算，用以研究系统规划和运行中提出的各种问题。

对规划中的电力系统，通过潮流计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求；对运行中的电力系统，通过潮流计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全，系统中所有母线的电压是否在允许的范围以内，系统中各种元件(线路、变压器等)是否会出现过负荷，以及可能出现过负荷时应事先采取哪些预防措施等。

潮流计算是电力系统分析最基本的计算。

除它自身的重要作用之外，在《电力系统分析综合程序》(PSASP)中，潮流计算还是网损计算、静态安全分析、暂态稳定计算、小干扰静态稳定计算、短路计算、静态和动态等值计算的基础。

传统的潮流计算程序缺乏图形用户界面，结果显示不直接难与其他分析功能集成。

网络原始数据输入工作大量且易于出错。

本文采用MATLAB语言运行WINDOWS操作系统的潮流计算软件。

而采用MATLAB界面直观，运行稳定，计算准确。

关键词：电力系统潮流计算；牛顿—拉夫逊法潮流计算；MATLAB一、概述1.1设计目的与要求.................................................1.1.1 设计目的......................................................1.1.2 设计要求.....................................................1.2 设计题目......................................................1.3 设计内容.....................................................二、电力系统潮流计算概述.....................2.1 电力系统简介..........................................2.2 潮流计算简介..........................................2.3 潮流计算的意义及其发展..................... ..............三、潮流计算设计题目..........................3.1 潮流计算题目........................................3.2 对课题的分析及求解思路........................四、潮流计算算法及手工计算...........................4.1 变压器的∏型等值电路..............................4.2 节点电压方程..............................4.3节点导纳矩阵.............................4.4 导纳矩阵在潮流计算中的应用.......................4.5 潮流计算的手工计算..........................五、Matlab概述....................................5.1 Matlab简介............................................5.2 Matlab的应用............................................5.3 矩阵的运算...........................................5.3.1 与常数的运算.............................................5.3.2 基本数学运算..................................5.3.3 逻辑关系运算....................................5.4 Matlab中的一些命令.................................六、潮流计算流程图及源程序................................6.1 潮流计算流程图..............................6.2 潮流计算源程序图...............................6.3 运行计算结果.......................................总结参考文献1.1 设计目的与要求1.1.1设计目的1.掌握电力系统潮流计算的基本原理；2.掌握并能熟练运用一门计算机语言（MATLAB语言或C语言或C++语言）；3.采用计算机语言对潮流计算进行计算机编程。

潮流计算步骤
潮流计算是电力系统分析中的一种基本计算方法，用于确定电网中的电压分布和功率流动情况。

以下是潮流计算的基本步骤：
1、输入原始数据和信息：包括电网的结构信息、设备参数、负荷和电源的分布及大小等。

2、建立数学模型：根据电路理论和电力系统网络模型，建立描述电力系统中电压、电流和功率关系的数学模型。

3、形成节点导纳矩阵：根据电网结构，形成节点导纳矩阵，用于描述系统中各节点之间的电气联系。

4、确定待求状态变量初值：根据实际情况，为待求的状态变量（如节点电压）设定初值。

5、迭代求解：使用迭代法对数学模型进行求解，逐步更新状态变量的值，直到满足收敛条件为止。

6、计算节点电压：根据迭代求解的结果，计算出各节点的电压值。

7、计算功率分布：根据节点电压和网络参数，计算出各支路的功率流动情况。

8、结果分析：对计算结果进行整理和分析，评估电网的运行状态，为进一步优化和调整提供依据。

需要注意的是，潮流计算的具体步骤可能会因不同的计算方法和电力系统分析软件而有所差异。

在实际应用中，需要根据具体的软件
和要求进行操作。

电力系统潮流计算与分析概述：电力系统潮流计算与分析是电力系统运行中的重要步骤，它涉及到对电力系统的节点电压、线路潮流以及功率损耗等进行精确计算和分析的过程。

通过潮流计算和分析，电力系统运行人员可以获得关键的运行参数，从而保持电力系统的稳定运行。

本文将从潮流计算的基本原理、计算方法、影响因素以及潮流分析的实际应用等方面进行论述。

潮流计算的基本原理：潮流计算的基本原理是基于电力系统的节点电压和线路潮流之间的平衡关系进行计算。

在电力系统中，电源会向负载供电，而线路损耗会导致电压降低。

潮流计算就是要确定电力系统中各个节点的电压和线路潮流，以保持系统的稳定运行。

通过潮流计算，可以得到节点电压、线路潮流以及负荷功率等关键参数。

潮流计算的方法：潮流计算可以分为迭代法和直接法两种方法。

1. 迭代法：迭代法是潮流计算中最常用的方法，它基于电力系统的牛顿—拉夫逊法（Newton-Raphson method）来进行计算。

迭代法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程建立节点电流方程组；c. 利用牛顿—拉夫逊法迭代求解节点电压；d. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。

2. 直接法：直接法是潮流计算中的另一种方法，它基于电力系统的潮流松弛法（Gauss-Seidel method）来进行计算。

直接法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程，按照节点顺序逐步计算节点电压；c. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。

影响潮流计算的因素：1. 负荷：电力系统中的负荷是潮流计算中的重要因素之一，负荷的变化会导致节点电压和线路潮流的波动。

因此，在进行潮流计算时，需要准确地估计各个节点的负荷。

2. 发电机：发电机是电力系统的电源，它的输出功率和电压会影响潮流计算中的节点电压和线路潮流。

配电网潮流计算方法概述-CAL-FENGHAI.-(YICAI)-Company One1配电网潮流计算方法概述目前，传统的电力系统潮流计算方法，如牛顿-拉夫逊法、PQ分解法等，均以高压电网为对象；而配电网络的电压等级较低，其线路特性和负荷特性都与高压电网有很大区别，因此很难直接应用传统的电力系统潮流计算方法。

由于缺乏行之有效的计算机算法，长期以来供电部门计算配电网潮流分布大多数采用手算方法。

80年代初以来，国内外专家学者在手算方法的基础上，发展了多种配电网潮流计算机算法。

目前辐射式配电网络潮流计算方法主要有以下两类：(1)直接应用克希霍夫电压和电流定律。

首先计算节点注入电流，再求解支路电流，最后求解节点电压，并以网络节点处的功率误差值作为收敛判据。

如逐支路算法，电压／电流迭代法、少网孔配电网潮流算法和直接法、回路分析法等。

(2)以有功功率P、无功功率Q和节点电压平方V2作为系统的状态变量，列写出系统的状态方程，并用牛顿-拉夫逊法求解该状态方程，即可直接求出系统的潮流解。

如Dist flow算法等。

2 配电网络潮流计算的难点1.数据收集在配电网络潮流计算中，网络数据和运行数据的完整性和精确性是影响计算准确性的一个主要因素。

对实际运行部门来说，要提供出完整、精确的配电网网络数据和运行数据是很难办到的，这主要有下面几个原因：(1)由于配电网网络结构复杂，特别是10KV及以下电压等级的配电网络，用户多且分散，不可能在每一条配电馈线及分支线上安装测量表计，使得运行部门很难提供完整、精确的运行数据。

(2)在实际配电网中，有部分主干线安装自动测量表计，而大部分配电网络只能通过人工收集网络运行数据，很难保证运行数据的准确性。

因此限制了配电网潮流计算结果的精确性，使得大多数计算结果只能作为参考资料，而不能用于实际决策。

2.负荷的再分配由于配电网络的网络结构复杂、用户设备种类繁多、极其分散、以及各种测量表计安装不全等原因，使得运行部门无法统计出每台配电变压器的负荷曲线，只能提供较准确的配电网络根节点上(即降压变压器低压侧母线出口处)总负荷曲线。

PSASP 潮流计算一、实验目的理解电力系统分析中潮流计算的相关概念，掌握用PSASP 软件对系统潮流进行计算的过程。

学会在文本方式下和图形方式下的对潮流计算结果进行分析。

二、预习要求复习《电力系统分析》中有关潮流计算的内容，了解有关潮流计算的功能，理解常用潮流计算方法，了解PQ、PV和Vθ（平衡节点，在PSASP中称为Slack节点）的设置。

三、实验内容（一） PSASP 潮流计算概述潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。

通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。

待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。

PSASP 潮流计算的流程和结构如下图所示：潮流计算各种计算公共部分文本方式图形方式结果的编辑和输出计算结果库执行计算图形方式文本方式计算作业的定义(运行方式和计算控制)方案定义(电网结构)文本方式图形方式用户自定义模型库电网基础数据库图形方式文本方式数据录入和编辑以一个图所示9节点系统为例，计算其在常规、规划两种运行方式下的潮流。

规划运行方式即在常规运行方式下，其中接于一条母线（STNB-230）处的负荷增加，对原有电网进行改造后的运行方式，具体方法为：在母线GEN3-230和STNB-230之间增加一回输电线，增加发电机3的出力及其出口变压器的容量，新增或改造的元件如下图虚线所示。

（二） 数据准备1. 指定数据目录及基准容量双击PSASP图标，弹出PSASP封面后，按任意键，即进入PSASP主画面：在该画面中，要完成的工作如下：(1) 指定数据目录第一次可通过“创建数据目录” 按钮，建立新目录，如：C:\CLJS。

以后可通过“选择数据目录”按钮，选择该目录。

(2) 给定系统基准容量系统基准容量项中，键入该系统基准容量，如100MVA。

潮流计算的概念和基本原理一、 潮流计算的意义电力系统潮流的计算和分析是电力系统运行和规划工作的基础。

运行中的电力系统，通过潮流计算可以预知,随着各种电源和负荷的变化以及网络结构的改变,网络所有母线的电压是否能保持在允许范围内,各种元件是否会出现过负荷而危及系统的安全，从而进一步研究和制订相应的安全措施。

规划中的电力系统，通过潮流计算,可以检验所提出的网络规划方案能否满足各种运行方式的要求，以便制定出既满足未来供电负荷增长的需求，又保证安全稳定运行的网络规划方案。

二、 潮流计算的基本概念潮流计算的一般提法是：已知电力网络的结构和参数，已知各负荷点、电源点吸取或发出的有功功率和无功功率（PQ 节点）,给定电压控制点的电压幅值和有功功率(PV 节点），对指定的一个平衡节点给定其电压幅值和相位角(V θ点）,求解全网各节点电压幅值和相位角，并进一步算出各支路的功率分布和网络损耗。

求解潮流问题的基本方程式是节点功率平衡方程。

三、 潮流计算的基本原理1. 潮流计算的基本模型1。

1潮流方程电力系统是由发电机、变压器、输电线路及负荷等组成，其中发电机及负荷是非线性元件，但在进行潮流计算时，一般可以用接在相应节点上的一个电流注入量来代表。

因此潮流计算所用的电力网络系由变压器、输电线路、电容器、电抗器等静止线性元件所构成，并用集中参数表示的串联或并联等值支路来模拟。

结合电力系统的特点，对这样的线性网络进行分析，普通采用的是节点法，节点电压与节点电流之间的关系V Y I= (1－1)其展开式为j nj ij i V Y I ∑==1),,3,2,1(n i = （1－2）在工程实际中,已经的节点注入量往往不是节点电流而是节点功率，为此必须应用联系节点电流和节点功率的关系式ii i i V jQ P I *-= ),,3,2,1(n i = （1－3） 将式(1－3）代入式（1－2）得到jnj ij iii V Y V jQ P ∑=*=-1),,3,2,1(n i = （1－4）交流电力系统中的复数电压变量可以用两种极坐标来表示i j ii e V V θ= （1－5）或ii i jf e V += （1－6）而复数导纳为ij ij ij jB G Y += （1－7)将式（1－6）、式(1－7）代入以导纳矩阵为基础的式(1－4），并将实部与虚部分开，可以得到以下两种形式的潮流方程。

潮流计算公式范文潮流计算是为了分析电力系统中各节点上电压和功率的分布情况，从而确定系统稳态运行状态的一种方法。

在电力系统中，一般以节点电压和母线有功功率、无功功率作为潮流计算的参数。

潮流计算公式主要是基于节点电流方程和功率平衡方程。

下面将详细介绍潮流计算公式的推导和应用。

1.潮流计算公式的推导潮流计算的基本假设是电力系统中各节点在稳态运行时电压相位角相同，因此可以选取其中一节点的电压相位角作为参考相位角，其他节点的电压相位角可通过参考节点与各节点的支路阻抗的关系求得。

根据这个假设，潮流计算所需的未知数只有各节点的电压幅值和各支路的潮流方向，可以通过节点电流方程和功率平衡方程来求解。

1.1节点电流方程根据基尔霍夫第一定律，在电力系统中，各节点的电流矢量的代数和等于零。

将节点电流表示为注入和抽出两部分，可以得到如下的节点电流方程：(1)真实节点电流注入方程：I_i = I_i,inj - I_i,draw (i = 1, 2, …, n)其中，I_i表示第i个节点的电流注入值，I_i,inj表示第i个节点的电流注入值，I_i,draw表示第i个节点的电流抽出值。

(2)虚拟节点电流注入方程：I_0=ΣI_i(i=1,2,…,n)其中，I_0表示虚拟节点的电流注入值，ΣI_i表示所有节点电流注入值之和。

1.2功率平衡方程在电力系统中，各支路的有功功率和无功功率满足一定的平衡关系。

功率平衡方程一般分为母线功率平衡方程和发电机功率平衡方程。

(1)母线功率平衡方程：P_i + jQ_i = V_i* conj(I_i) (i = 1, 2, …, n)其中，P_i和Q_i表示第i个节点的有功功率和无功功率，V_i和I_i表示第i个节点的电压和电流。

(2)发电机功率平衡方程：P_g=P_i+jP_c(g=1,2,…,m)其中，P_g表示第g个发电机的出力有功功率，P_c表示第g个发电机的出力无功功率，P_i表示第i个节点的出力有功功率。

3机9节点潮流、短路仿真计算课程设计总结以3机9节点潮流、短路仿真计算课程设计总结为标题的文章概述：本次课程设计主要涉及到3机9节点潮流和短路仿真计算。

通过对电力系统进行潮流计算和短路仿真，可以了解系统的电压、电流等重要参数，为系统的稳定运行提供参考。

本文将对本次课程设计的过程、结果和总结进行详细介绍。

一、潮流计算潮流计算是电力系统中常用的一种计算方法，用于确定系统中各节点的电压、电流等参数。

在本次课程设计中，我们使用了3台发电机和9个节点的电力系统进行潮流计算。

1.1 数据准备在进行潮流计算之前，需要准备系统的基本数据，包括发电机的有功功率、无功功率和电压，各节点的负荷功率和电压等信息。

通过收集和整理这些数据，我们可以建立电力系统的节点和支路信息。

1.2 潮流计算方法潮流计算可以使用不同的方法，如高斯-赛德尔迭代法、牛顿-拉夫逊法等。

在本次课程设计中，我们选择了高斯-赛德尔迭代法进行潮流计算。

该方法通过迭代计算各节点的电压和电流，直到满足收敛条件为止。

1.3 结果分析经过潮流计算，我们得到了系统中各节点的电压、电流等参数。

通过分析这些结果，我们可以了解系统中的电力流动情况，判断系统是否存在潮流过载、电压偏差等问题，并采取相应的措施进行调整和优化。

二、短路仿真计算短路仿真计算是针对系统发生故障时的一种计算方法，用于确定短路电流的大小和分布情况。

在本次课程设计中，我们使用了相同的3机9节点电力系统进行短路仿真计算。

2.1 短路故障类型短路故障可以分为对称短路和非对称短路两种类型。

对称短路是指系统中的故障电流对称分布，非对称短路则是指故障电流非对称分布。

在本次课程设计中，我们分别考虑了对称短路和非对称短路的情况。

2.2 短路电流计算方法短路电流的计算可以使用不同的方法，如阻抗法、对称分量法等。

在本次课程设计中，我们选择了阻抗法进行短路电流的计算。

该方法通过计算系统中各节点的阻抗和电压，确定短路电流的大小和分布情况。
