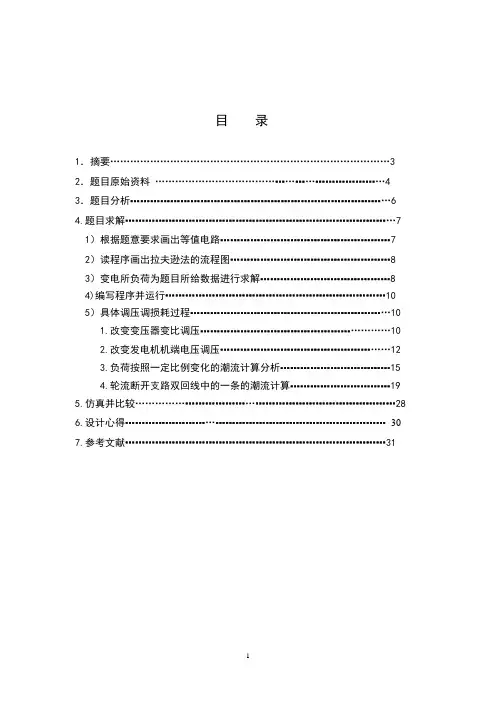

目录1．摘要 (3)2．题目原始资料 (4)3．题目分析 (6)4.题目求解 (7)1）根据题意要求画出等值电路 (7)2）读程序画出拉夫逊法的流程图 (8)3）变电所负荷为题目所给数据进行求解 (8)4)编写程序并运行 (10)5）具体调压调损耗过程 (10)1.改变变压器变比调压 (10)2.改变发电机机端电压调压 (12)3.负荷按照一定比例变化的潮流计算分析 (15)4.轮流断开支路双回线中的一条的潮流计算 (19)5.仿真并比较 (28)6.设计心得 (30)7.参考文献 (31)摘要本文运用MATLAB软件进行潮流计算，对给定题目进行分析计算，再应用DDRTS软件，构建系统图进行仿真，最终得到合理的系统潮流。
潮流计算是电力系统最基本最常用的计算。
根据系统给定的运行条件，网络接线及元件参数，通过潮流计算可以确定各母线的电压幅值和相角，各元件流过的功率，整个系统的功率损耗。
潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节。
因此，潮流计算在电力系统的规划计算，生产运行，调度管理及科学计算中都有着广泛的应用。
首先，画出系统的等效电路图，在计算出各元件参数的基础上，应用牛顿—拉夫逊Newton-Raphson法以及MATLAB软件进行计算对给定系统图进行了四种不同负荷下的潮流计算，经过调节均得到符合电压限制及功率限制的潮流分布。
其次，牛顿—拉夫逊Newton-Raphson法具有较好的收敛性，上述计算过程经过四到五次迭代后均能收敛。
根据运算结果，分析各支路损耗和系统总损耗。
最后，应用DDRTS软件，构建系统图，对给定负荷重新进行分析，潮流计算后的结果也能满足相应的参数要求。
关键词：牛顿-拉夫逊法 MATLAB DDRTS 潮流计算一、 题目原始资料：1．系统图：两个发电厂分别通过变压器和输电线路与四个变电所相连。
2、发电厂资料：母线1和2为发电厂发高压母线，发电厂一总装机容量为（300MW ），母线3为机压母线上装机容量为（100MW ），最大负荷和最小负荷分别为50MW 和20MW ，发电厂二总装机容量为（200MW ）3、变电所资料：(一)变电所1、2、3、4低压母线的电压等级分别为：35KV 10KV 35KV 10KV （二）变电所的负荷分别为： 50MW 50MW 40MW 70MW变电所1 变电所2变电所3变电所435kV 母线10kV 母线35kV 母线10kV 母线一次侧电压220kV一次侧电压220kV母线1母线3母线2线路长为100km线路长为50km线路长为90km线路长为100km2*QFQ-50-22*QFS-50-2TQN-100-22*TQN-100-2。
电力系统经济调度
2．发电报价曲线是任意的
电力市场条件下，各发电公司为了获取最大利润， 报价是任意的，而不像传统电力系统经济调度模式下 那样发电机的成本曲线有一定的规律（一般是单调 的）。电力市场条件下报价曲线可能存在单调上升、 单调下降、无规律报价曲线等多种情况，如图所示。
因此，经济调度算法应做多种准备，既可以处理 不降的报价曲线，又可处理下降(甚至波动)的报价曲线， 不能为此“削足适履” 。同时，电力市场条件下竞价 的单位可以是机组、发电厂和发电公司，竞价的周期 可以是年、月、日、时。
三、经济调度的发展
80年代中期最优潮流计算技术已趋成熟，但 实用化进程仍然缓慢。这一时期实用的主要是基 于简化模型和线性规划技术的有功安全约束调度。 80年代末电力系统经济调度，可归纳为经济调度 模型、短期调度计划、长期运行计划和实时发电 控制等四个方面
三、经济调度的发展
现在国家新提出了节能发电调度，并颁布 了《节能发电调度办法》。节能发电调度是指 在保障电力可靠供应的前提下，按照节能、经 济的原则，优先调度可再生和清洁发电资源， 按机组能耗和污染物排放水平由低到高排序， 依次调用发电资源，最大限度地减少能源、资 源消耗和污染物排放。
5．联合电力系统经济调度
随着电力网的不断扩大和电网互联，临近的电力 网通过联络线连接在一起运行，由此可以错开峰荷， 降低备用容量、充分利用对方资源，这就需要考虑联 合电力系统经济调度问题，其目的是确定各系统间的 联络线交换功率计划，以协调更大范围的运行经济效 益。
6．考虑安全约束的经济调度
仅仅考虑经济特性编制的调度计划不一定实用， 因为它可能不满足系统的安全约束。实际电力系统调 度计划总是要把安全放在第一位的，因为电网事故所 造成的经济损失要远远大于经济调度带来的效益，因 此必须研究考虑安全约束的经济调度。如果两个区域 间的传输线或功率流超过传输线实际物理能力极限时， 就要减少相应的实际发电功率，不再考虑经济性。
电网的潮流计算
（3）感抗 交流电流通过导线时，在导线材料中及周 围空间产生交变电磁场，磁通量与导线匝 数的乘积称为磁链，单位电流产生的磁链 称为电感，电感与交流电的角频率的乘积 称为感抗，X＝WL。 单位:欧姆 (Ω)
每公里不同导线型号的电阻值与感抗值
导 线 型 号
LGJ－ 70 LGJ－ 95 LGJ－ 120 LGJ－ 150 LGJ－ 185 LGJ－ 240 LGJ－ 300 LGJ－ 400
电力网的参数一般分为两类，由元件结 构和特性所决定的参数，称为网络参数， 如电阻、电抗、电导、电纳等；外加电压、 通过元件的电流、功率等，称为运行参数。
1、输电线路的等值电路
R+jX
j(B/2)
j(B/2)
2、输电线路参数
（1）电阻R＝P（L／S）
S――导线导电部分截面 P――导线材料计算用电阻率 L――导线长度 单位:欧姆(Ω)
电 0.45 阻r
0.33
0.27
0.21
0.17
0.13
0.107
0.08
感 0.446 0.435 0.429 0.422 0.415 0.407 0.399 0.391 抗x
r、x
x
r S
LGJ导线r、x与S的关系曲线
（4）电导 线路的电导是指对应于相间绝缘介质损耗 功率的参数，对于架空线路，相间绝缘介 质损耗主要为电晕损耗与绝缘子泄漏损耗； 对于电缆线路，主要为绝缘介质的极化与 泄漏损耗。
目前，计算机已广泛应运于电力系统的运 行、设计和科学研究各个方面。自1956年 成功地运用它计算潮流分布以来，几乎所 有主要的电力系统计算都已使用计算机。 1、电力网的功率损耗与电压计算。 2、一端电源供电网的潮流计算。
基于PSSE的电力系统仿真计算及分析综述
其中，令 ；
；
；
带入①式，并将有功、无功功率分列：
(2-2)（2） 变量的分类
由公式(2-2)可知，对于n个节点的网络，共有2n个功率方程，除了 外，共有12个变量。分别为：
扰动变量： ；
控制变量： ；
因变量：
当系统有n个节点时，上述三个变量各有2n个，总共有6n个变量。为了方便求解，给定（n-1）对控制变量 ，留下一对 待定；给定一对 ，求剩下的（n-1）对状态变量 。这样，就可以从2n个方程式中求解2n个未知变量了。
电力系统潮流计算是电力系统运行和规划的基础，对整个电力网络的运行有很大的帮助,比如在电网规划时，可通过潮流计算，设计出无功功率的补偿点、选择合适的补偿方案以达到电网的运行条件；在系统进行检修时，通过潮流计算得知电厂中发电机组的启停情况以及如何分配有功、无功；同时，还可以为预想事故、设备退出等情况作出理想的调整方案[5,9,12]。
第二章 电力系统潮流计算方法介绍
2.1电力系统潮流计算的基本介绍
1956年，Ward等人将电子计算机运用在了电力系统潮流计算中。最初的潮流计算方法是基于导纳的高斯—赛德尔法，随后发展成为了基于阻抗的高斯—赛德尔法。1961年Van Ness等人提出了牛顿法，并随之出现了许多基于该方法的改进方法。80年代Sun DI提出了最优潮流牛顿法，该方法与解耦技术结合，形成了解耦型最优潮流牛顿算法[2,3]。
Power flow calculation of power systems andanalysis ofits results based on PSS/E
Abstract
Power flow calculation is one of the important means to study power system. Through the power flow calculation, we can calculate the voltage of each node and the power distribution, so that we can check whether the voltage of nodes and current distribution satisfy demand or not. At the meantime, we can analyse the reasonable distribution of power flow. In addition, under the normal maintenance and the special operation mode, we can also through power flow calculation to know that the start-up mode of power plants, so we can make good preparations for contingency and the dropping out of equipments.
；
；
带入①式，并将有功、无功功率分列：
(2-2)（2） 变量的分类
由公式(2-2)可知，对于n个节点的网络，共有2n个功率方程，除了 外，共有12个变量。分别为：
扰动变量： ；
控制变量： ；
因变量：
当系统有n个节点时，上述三个变量各有2n个，总共有6n个变量。为了方便求解，给定（n-1）对控制变量 ，留下一对 待定；给定一对 ，求剩下的（n-1）对状态变量 。这样，就可以从2n个方程式中求解2n个未知变量了。
电力系统潮流计算是电力系统运行和规划的基础，对整个电力网络的运行有很大的帮助,比如在电网规划时，可通过潮流计算，设计出无功功率的补偿点、选择合适的补偿方案以达到电网的运行条件；在系统进行检修时，通过潮流计算得知电厂中发电机组的启停情况以及如何分配有功、无功；同时，还可以为预想事故、设备退出等情况作出理想的调整方案[5,9,12]。
第二章 电力系统潮流计算方法介绍
2.1电力系统潮流计算的基本介绍
1956年，Ward等人将电子计算机运用在了电力系统潮流计算中。最初的潮流计算方法是基于导纳的高斯—赛德尔法，随后发展成为了基于阻抗的高斯—赛德尔法。1961年Van Ness等人提出了牛顿法，并随之出现了许多基于该方法的改进方法。80年代Sun DI提出了最优潮流牛顿法，该方法与解耦技术结合，形成了解耦型最优潮流牛顿算法[2,3]。
Power flow calculation of power systems andanalysis ofits results based on PSS/E
Abstract
Power flow calculation is one of the important means to study power system. Through the power flow calculation, we can calculate the voltage of each node and the power distribution, so that we can check whether the voltage of nodes and current distribution satisfy demand or not. At the meantime, we can analyse the reasonable distribution of power flow. In addition, under the normal maintenance and the special operation mode, we can also through power flow calculation to know that the start-up mode of power plants, so we can make good preparations for contingency and the dropping out of equipments.
电力系统分析复习思考题
电力系统分析复习思考题1、电力系统潮流计算的目的是什么？如何建立潮流计算模型?现有的主要潮流计算方法有哪些？(1)电力系统潮流计算是对复杂电力系统正常和故障条件下稳态运行状态的计算，潮流计算的目的是求取电力系统在给定运行方式下的节点电压和功率分布，从而用以检查各元件是否过负荷.各点电压是否满足要求，功率的分布和分配是否合理以及功率损耗等.潮流计算既是对电力系统规划设计和运行方式的合理性、可靠性及经济性进行定量分析的依据，又是电力系统静态和暂态稳定计算的基础.潮流计算的结果就是电力系统进行控制的目标、是系统可能出现的运行状态、是系统不希望出现的运行状态，是进行系统经济性调度、安全性评估的基础.(2)潮流计算是通过列写电路的功率平衡方程式来建立模型的.(3)潮流计算的数学模型：高斯迭代法(Gauss法)为基础的潮流计算方法；牛顿一拉夫逊法潮流计算；快速分解法.2.电力系统潮流中有功功率.无功功率的控制是如何实现的？有功功率控制：电力系统负荷的变化会引起电力系统频率的变化，系统中所有并列运行的发电机姐都装有调速器，有可调容量的机组的调速器均将反应系统频率的变化，按各自的静态调节特性，及时调节各发电机的出力改变机组的出力，使有功功率重新达到平衡；同时，还可通过发电机组调速器的转速整定元件来实现有功功率的控制.无功功率控制：调节发电机的励碰电流可改变发电机发出的无功功率，同时，并联电容、同步调相机和静止补偿器等无功功率补偿设备，也可实现无功功率的调节.3,电力系统有功功率与频率是什么关系？在电力系统中，频率与有功功率是一对统一体，当有功负荷与有功电源出力相平衡时，频率就正常，达到額定值50Hz.而当有功负荷大于有功出力时，频率就下降，反之，频率就上升.当系统中出现有功功率不平衡时，如有功功率电源不足或负荷増大时，将会引起系统频率下降；反之造成系统频率过高.任何频率偏移，都会造成频率的降低。
4,电力系统无功功率与电压是什么关系？电压与无功功率是一对对立的统一体，当无功负荷与无功出力相平衡时，电压就正常，达到額定值，而当无功负荷大于无功出力时，电压就下降，反之，电压就上升.电力系统无功功率与电压密切相关，表现为两个方面：1.节点电压有效值的大小对无功功率的分布起决定性作用；线路中传椅的无功功率大小与线路两端电压有效值之差成正比，无功功率将从节点电压高的一端流向节点电压低的一端，节点电压有效值的变化也将使流经线路的无功功率随之发生变化.2.无功功率对电压水平有决定性影响；当系统出现无功功率缺额时，系统所接各负荷的电压将下降，以减少其向系统吸取的无功功率来获得无功功率的平衡.5、输电系统和配电系统存在的异同点?与输电系统相比，配电系统存在着网络呈辐射状、规模庞大、三相不平衡、量測配置相对不足、有电流幅值量测而无方向信息、存在大量的短支路和r/x比值大的特点，给直接把输电系统的状态估计方法应用到配电系统带来了一定的困难.6,现代电力系统分析除了需要考虑功率平衡外，还需要考虑哪些约束条件？电力系统分析除了考虑功率平衡外，还有许多约束条件：元件约束、拓扑约束、发电机出力约束、安全要求约束、经济运行约束等. 7.建立电力系统数学模型的关键是元件的特，性和元件之间的约束，元件之间的约束是什么？给出电力系统数学模型.元件之间的约束即为网络拓扑约束，是指各支路之间的联结美系.电力系统可以抽象为一个由节点和支路组成的网络，网络拓扑约束集中表现为基尔塞夫电流定律和基尔霍夫电压定律.电力系统的数学模型为: 其中为节点电流列向量；为节点电压列向量；为节点视在功率列向量；Y为网络的节点导纳矩阵.将上式展开有：8、简述电力系统状态估计与电力系统潮流计算的关系.电力系统的状态量一般取为各节点的复电压•它可以用极坐标表示为电压的幅值与相角，也可以用直角坐标表示为电压的实部与虚部.电力系统的量测量一般是节点注入或支路的有功功率、无功功率和节点电压幅值.在常规潮流中，如果把各PQ节点给定的注入复功率和各PV节点给定的注入有功功率和电压幅值看作量测量，则其量测数恰好等于状态量数.而在状态估计中量测数一般多于状态量数.常规潮流与状态估计都是由已知量测值（给定条件）求其状态量的计算过程.状态估计的实质是在量测量的类型和数量上扩大了的广义潮流，而常规的潮流可以理解为特定条件下的状态估计，可以说是狭义的潮流9、简述电力系统状态估计与电力系统最优运行的关系（选）.。
配电网的潮流计算
毕业设计（论文）题，目配电网潮流计算与程序设计学生姓名石昊晨学号**********专业发电厂及电力系统班级20109091指导教师刘会家评阅教师完成日期年月日目录摘要一．配电网潮流概述 (5)1.1配电网潮流计算的目的与意义 (5)1.2潮流计算方法概述 (5)1.2.1 牛顿——拉夫逊法 (6)1.2.2 快速解耦法 (6)1.2.3 回路阻抗法 (9)1.2.4 前推回代法 (11)1.3 本文工作 (11)二．配电网网络模型 (11)2.1元件模型 (11)2.1.1 电力线路的数学模型 (11)2.1.2 变压器的等值电路 (13)2.2网络模型 (15)三：基于matlab的配电网潮流计算算法 (16)3.1配电网潮流计算算法原理 (16)3.2 matlab的概述 (19)3.3程序设计 (21)3.3.1 牛顿--拉夫逊法潮流求解过程 (21)3.3.2牛顿—拉夫逊法的程序框图 (25)四：算例 (27)参考文献 (28)致谢 (29)配电网潮流计算与程序设计学生：石昊晨指导教师：刘会家（三峡大学国际文化交流学院）摘要：本文首先分析了配电网的特点及对算法的要求，然后建立配电网潮流计算模型。
针对配电网潮流计算的现状进行了全面分析，深入讨论了目前各方法的特点，并从收敛性及其他性能指标进行了比较分析；详细研究用的比较广泛的牛顿——拉夫逊法，并以广度优先顺序搜索策略作为理论基础。
针对某地区配电网的具体情况，选取IOKV的配电网子系统进行潮流计算。
利用MATLAB 2009a 进行了基于牛顿——拉夫逊法的配电网的潮流计算程序。
由计算结果可知，该算法具有一定的优越性，软件的开发具有一定的实用性。
关键词：电力系统，配电网潮流，牛顿——拉夫逊法，MATLAB程序设计Abstract：In this paper, ungrounded system, the characteristics of non-zero sequence path, a three-phase decoupled power flow calculation method. This method ignores the influence of zero sequence components, making the three-phase asymmetrical load caused by phase coupling decoupling to be achieved by the phase flow calculation. The algorithm flow algorithm to the existing distribution network in the three-phase node voltage equation 3n-order decomposition of the node voltage equation of three n-order, so no matter what kind of algorithm can greatly save memory and computation for the distribution network to achieve by phase analysis provides a good way. In this paper, a system of 36 nodes to verify the results show that the method can fully into account the impact of unbalanced three-phase loads, a better computational speed and accuracy.Keywords:power systems, phase decoupling, power flow, back/forward sweep algorithm一． 电力系统潮流概述1.1配电网潮流计算的目的与意义电力系统潮流计算是研究电力系统稳态运行情况的一种基本电气计算，是电力系统规划和运营中不可缺少的一个重要组成部分。
基于MATLAB的电力系统潮流计算
基于MATLAB的电力系统潮流计算【摘要】本文基于MATLAB，通过建立电力系统潮流计算的数学模型，实现了节点电压和支路功率的准确计算。
在正文部分中，详细介绍了数学模型的建立过程，节点电压和支路功率的计算方法，以及在MATLAB中的实现步骤。
通过对计算结果进行分析，发现了电力系统中可能存在的问题和优化方向。
在结论部分中，总结了本文的研究意义和实际应用价值，并展望了未来的改进方向。
该研究对电力系统的稳定运行和优化管理具有重要意义，为实际工程应用提供了有力支持。
通过本文的研究，可以更好地了解和应用MATLAB在电力系统潮流计算中的优势，推动电力系统领域的进一步发展。
【关键词】电力系统、潮流计算、MATLAB、数学模型、节点电压、支路功率、实现、结果分析、研究意义、改进展望、实际应用。
1. 引言1.1 概述电力系统潮流计算是电力系统分析中重要的一部分，通过对电力系统中节点间的电压、功率等参数进行计算，可以有效地评估系统的运行状况。
随着电力系统规模的不断扩大和电力负荷的增加，潮流计算的准确性和效率显得尤为重要。
基于MATLAB的电力系统潮流计算，可以帮助工程师更方便地进行系统分析和优化。
本文旨在探讨基于MATLAB的电力系统潮流计算方法，从数学模型建立开始，详细介绍节点电压计算和支路功率计算的过程，然后通过MATLAB编程实现这些计算。
将对计算结果进行分析，探讨其在电力系统优化中的应用前景。
通过本文的研究，将有助于深入理解电力系统潮流计算的原理和实现方法，为电力系统规划和运行提供更准确、高效的分析工具。
本文还将探讨MATLAB在电力系统领域的实际应用价值，为未来的研究和工程实践提供参考。
1.2 研究背景电力系统潮流计算是电力系统分析中十分重要的一个环节，它主要用于分析电力系统中各节点和支路上的电压、电流以及功率等参数。
通过潮流计算，可以帮助电力系统运行人员了解系统当前的负荷情况，优化系统运行，提高系统运行的效率和稳定性。
电力系统网络潮流计算—牛顿拉夫逊法

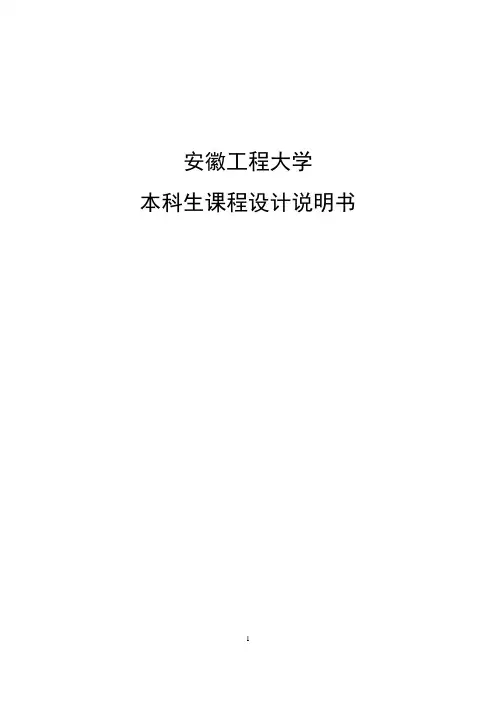

安徽工程大学本科生课程设计说明书目录安徽工程大学课程设计任务书 (3)摘要 (5)Abstract (5)第一章电力系统潮流计算概述 (6)1.1电力系统概述 (6)1.2 电力系统潮流概述 (7)1.3 潮流计算的目的 (8)1.4电力系统的发展和分析计算 (9)1.5、MATLAB软件的应用 (10)第二章牛顿—拉夫逊法潮流计算基本原理 (11)2.1牛顿—拉夫逊法潮流计算简介 (11)2.2牛顿—拉夫逊法潮流计算计算公式 (11)2.3牛顿—拉夫逊法解题的一般步骤 (14)第三章两机五节点网络潮流计算 (15)3.1 电力系统设计图 (15)3.2两机五节点网络潮流计算的手工算法 (15)3.3牛拉法潮流计算的流程图 (17)3.4 MATLAB算法的计算程序 (18)3.5 MATLAB的计算结果 (23)总结及感想 (37)参考文献及资料 (37)安徽工程大学课程设计任务书12系统接线图其中节点1为平衡节点，节点2、3、4、5为PQ节点。
摘要潮流计算，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。
潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。
通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。
待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。
它是基于配电网络特有的层次结构特性，论文提出了一种新颖的分层前推回代算法。
该算法将网络支路按层次进行分类，并分层并行计算各层次的支路功率损耗和电压损耗，因而可大幅度提高配电网潮流的计算速度。
论文在MATLAB环境下，利用其快速的复数矩阵运算功能，实现了文中所提的分层前推回代算法，并取得了非常明显的速度效益。
另外，论文还讨论发现，当变压器支路阻抗过小时，利用Π型模型会产生数值巨大的对地导纳，由此会导致潮流不收敛。
潮流计算
武汉理工大学《电力系统分析》课程设计说明书节点数：4 支路数：4 计算精度：0.00010支路1：0.0200+j0.08001┠—————□—————┨3支路2：0.0400+j0.12001┠—————□—————┨4支路3：0.0500+j0.14002┠—————□—————┨4支路4：0.0400+j0.12003┠—————□—————┨4节点1：PQ节点，S(1)=-0.6000-j0.2500节点2：PQ节点，S(2)=-0.8000-j0.3500节点3：PV节点，P(3)=0.4000 V(3)=0.9500节点4：平衡节点，U(4)=1.0000∠0.0000运用matlab软件对选定课设题目进行潮流计算。
潮流计算是电力系统课程中必须掌握也是非常重要的计算。
潮流计算是指对电力系统正常运行状况的分析和计算。
在已知系统条件情况下，给定一些初始条件，进而计算出系统运行的电压和功率等；潮流计算方法很多：高斯-塞德尔法、牛顿-拉夫逊法、PQ分解法、直流潮流法等。
通过潮流计算，可以确定各母线的电压幅值和相角,各元件流过的功率和整个系统的功率损耗。
潮流计算是实现安全经济发供电的必要手段和重要工作环节。
因此潮流计算在电力系统的规划计算，生产运行，调度管理及科学计算中都有广泛的运用。
本课程设计采用PQ分解法进行电力系统分析的潮流计算程序的编制与调试，获得电力系统中各节点电压，为进一步进行电力系统分析作准备。
关键词：matlab 潮流计算PQ分解法1.题目原始数据及其化简 (1)2.PQ分解法 (2)2.1PQ分解法基本思想 (2)2.2 PQ分解法潮流计算基本步骤 (5)3编程及运行 (6)3.1 PQ分解法潮流计算程序框图 (6)3.2源程序代码 (7)3.3运行程序及结果分析： (16)4.小结 (18)5.参考文献 (19)1.题目原始数据及其化简原始数据：节点数：4 支路数：4 计算精度：0.00010 支路1：0.0200+j0.08001┠—————□—————┨3支路2：0.0400+j0.12001┠—————□—————┨4支路3：0.0500+j0.14002┠—————□—————┨4支路4：0.0400+j0.12003┠—————□—————┨4节点1：PQ节点，S(1)=-0.6000-j0.2500节点2：PQ节点，S(2)=-0.8000-j0.3500节点3：PV节点，P(3)=0.4000 V(3)=0.9500节点4：平衡节点，U(4)=1.0000∠0.0000根据原始数据所画电路简化图如图1：1 34 2图1电路简化图2.PQ 分解法2.1PQ 分解法基本思想PQ 分解法是从改进和简化牛顿法潮流程序的基础上提出来的，它的基本思想是：把节点功率表示为电压向量的极坐标形式，以有功功率误差作为修正电压向量角度的依据，以无功功率误差作为修正电压幅值的依据，这样，n-1+m 阶的方程式便分解为一个n-1阶和一个m 阶的方程，这两组方程分别进行轮流迭代，这就是所谓的有功-无功功率分解法。
潮流、最优潮流、状态估计的异同分析
潮流、最优潮流、状态估计的异同
本文针对潮流、状态估计及最优潮流三个问题，给出这三个问题的定义，并论述他们之 间的关系，在有功方式给定的前提下，若以电网损耗最小为目标，给出数学模型和核心的求 解过程。 1、潮流 潮流就是电力系统网络拓扑中功率的分布、流动。系统中的功率，总是从电压高的地方 流向电压低的地方。潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条 件， 确定电力系统各部分稳态运行状态参数的计算。 通常给定的运行条件有系统中各电源和 负荷点的功率、节点电压、平衡点的电压和相位角。待求的运行状态参量包括电网各母线节 点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。 2、状态估计 电力系统状态估计是 EMS 的重要组成部分，也叫做实时潮流，是在给定网络接线、支 路参数和量测系统的条件下所进行的估计以及对不良数据进行的检测辨识过程， 利用实时量 测系统的冗余度来提高系统运行能力。 具体过程为利用各种量测工具， 获得系统中电气量的 实时数据， 然后运用最小二乘法等工具， 对获得的生数据进行筛选、 加工， 并剔除错误数据， 或者得到量测系统无法直接测出的电气量， 使最后得到系统电气量的实时数据最为精确、 可 靠。 状态估计过程为：传入遥测，遥信数据-->遥信验错-->网络拓扑分析-->最小二乘状态估 计<-->不良数据辨识-->估计出系统状态。其中最小二乘状态估计和不良数据辨识是交替进行 的。 3、最优潮流 最优潮流，简单来说就是针对不同目标函数，带约束条件的潮流优化问题。严格来说， 就是当系统的结构和参数以及负荷情况给定时， 通过优选控制变量所找到的能满足所有指定 约束条件，并使系统的某一个性能指标或目标函数达到最优时的潮流分布。 最优潮流的目标函数有许多形式，包括全系统火电机组燃料总费用、有功网损、系统总 发电成本、有功传输容量等；约束包括功率出力上下限、变压器抽头位置约束、线路传输最 大功率容量约束、节点电压幅值约束等。 4、潮流、状态估计、最优潮流的关系 在电力系统的实际调度操作中， 潮流和最优潮流都要在状态估计的基础上进行。 状态估 计是在量测类型和数量上扩展了的一种广义潮流， 常规潮流算法则是限定量测类型为节点注 入功率或电压幅值条件下的侠义潮流； 最优潮流则是针对不同目标函数， 带约束条件的潮流 优化问题。 我们往往预先知道系统的网络接线和线路参数， 若要进行系统调度， 还需要知道系统运 行中的各种实时数据，比如电压幅值、相角、电流、功率等。这些电气量只能根据系统中各 种量测元件获得。 然而由于量测工具本身的误差、 数据传输的干扰以及采集数据不同步等因 素，造成获得的实时数据精度低、不完整，有时甚至有错误数据。因此要利用状态估计对系 统的实时数据进行筛选加工、 并剔除错误数据或者得到量测系统无法直接测出的电气量。 通 过状态估计得出系统较为准确的实时数据后， 再利用这些数据进行系统的潮流计算、 最优潮 流、经济调度等工作。 在本质上， 状态估计是在量测类型和数量上扩展了的一种广义潮流， 由于量测系统的冗 余导致状态估计的量测类型和变量数目远多于常规潮流； 而常规潮流算法则是限定量测类型 为节点注入功率或电压幅值条件下的侠义潮流。 最优潮流可以理解为“在潮流中选择最好的潮流” 。当进行特定目标的计算，比如系统
本文针对潮流、状态估计及最优潮流三个问题，给出这三个问题的定义，并论述他们之 间的关系，在有功方式给定的前提下，若以电网损耗最小为目标，给出数学模型和核心的求 解过程。 1、潮流 潮流就是电力系统网络拓扑中功率的分布、流动。系统中的功率，总是从电压高的地方 流向电压低的地方。潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条 件， 确定电力系统各部分稳态运行状态参数的计算。 通常给定的运行条件有系统中各电源和 负荷点的功率、节点电压、平衡点的电压和相位角。待求的运行状态参量包括电网各母线节 点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。 2、状态估计 电力系统状态估计是 EMS 的重要组成部分，也叫做实时潮流，是在给定网络接线、支 路参数和量测系统的条件下所进行的估计以及对不良数据进行的检测辨识过程， 利用实时量 测系统的冗余度来提高系统运行能力。 具体过程为利用各种量测工具， 获得系统中电气量的 实时数据， 然后运用最小二乘法等工具， 对获得的生数据进行筛选、 加工， 并剔除错误数据， 或者得到量测系统无法直接测出的电气量， 使最后得到系统电气量的实时数据最为精确、 可 靠。 状态估计过程为：传入遥测，遥信数据-->遥信验错-->网络拓扑分析-->最小二乘状态估 计<-->不良数据辨识-->估计出系统状态。其中最小二乘状态估计和不良数据辨识是交替进行 的。 3、最优潮流 最优潮流，简单来说就是针对不同目标函数，带约束条件的潮流优化问题。严格来说， 就是当系统的结构和参数以及负荷情况给定时， 通过优选控制变量所找到的能满足所有指定 约束条件，并使系统的某一个性能指标或目标函数达到最优时的潮流分布。 最优潮流的目标函数有许多形式，包括全系统火电机组燃料总费用、有功网损、系统总 发电成本、有功传输容量等；约束包括功率出力上下限、变压器抽头位置约束、线路传输最 大功率容量约束、节点电压幅值约束等。 4、潮流、状态估计、最优潮流的关系 在电力系统的实际调度操作中， 潮流和最优潮流都要在状态估计的基础上进行。 状态估 计是在量测类型和数量上扩展了的一种广义潮流， 常规潮流算法则是限定量测类型为节点注 入功率或电压幅值条件下的侠义潮流； 最优潮流则是针对不同目标函数， 带约束条件的潮流 优化问题。 我们往往预先知道系统的网络接线和线路参数， 若要进行系统调度， 还需要知道系统运 行中的各种实时数据，比如电压幅值、相角、电流、功率等。这些电气量只能根据系统中各 种量测元件获得。 然而由于量测工具本身的误差、 数据传输的干扰以及采集数据不同步等因 素，造成获得的实时数据精度低、不完整，有时甚至有错误数据。因此要利用状态估计对系 统的实时数据进行筛选加工、 并剔除错误数据或者得到量测系统无法直接测出的电气量。 通 过状态估计得出系统较为准确的实时数据后， 再利用这些数据进行系统的潮流计算、 最优潮 流、经济调度等工作。 在本质上， 状态估计是在量测类型和数量上扩展了的一种广义潮流， 由于量测系统的冗 余导致状态估计的量测类型和变量数目远多于常规潮流； 而常规潮流算法则是限定量测类型 为节点注入功率或电压幅值条件下的侠义潮流。 最优潮流可以理解为“在潮流中选择最好的潮流” 。当进行特定目标的计算，比如系统
风电场环境下的电力系统潮流算法
风电场环境下的电力系统潮流算法摘要：随着社会经济的发展，我国对电能的需求不断增加，电力系统发展迅速。
文章首先针对电力系统潮流算法的发展展开必要说明，而后进一步讨论了风电场环境下电力潮流计算的模型，对于加深该领域的理解有着积极价值。
关键词：电力：潮流计算：风电场引言风电场并网运行，当风电装机容量占总电网容量的比例较大时，风力发电的随机性将改变输电系统原有的潮流及网络损耗的分布，输电网运行的安全性会受到较大的冲击，运行的经济也会受到影响。
因此，为了研究风力发电接入电网以后对整个电力系统带来的影响，就必须计算大型风电场接入电网后的潮流。
1含风电场的电力系统最优潮流研究意义最优潮流是指当电力系统网络结构及负荷都给定时，在满足节点功率平衡及各种安全约束的条件下，通过调节系统中的控制参数使其目标函数或某一性能指标达到最优时的潮流分布。
最优潮流在电力系统的经济调度、系统规划设计及可靠性分析等方面得到了广泛应用，在节能减排、提高能源利用率和环境效益的大背景下，以风电为代表的分布式电源得到了迅速的发展，然而传统的最优潮流问题并没有考虑风电等不确定性因素，在风力发电飞速发展和追求低碳电力的影响下，大规模风电并网不可避免。
由于风能具有随机性、间歇性和不可控性的特点，使风电场输出功率具有强烈的随机性和波动性，加剧了电力系统运行中不确定因素的复杂程度，使电力系统潮流优化的难度增大，因此迫切需要研究大型风电场并网后对电力系统的影响。
包含风电场的电力系统最优潮流，在评估风电并网对电力系统运行的经济性和环境效益上起着非常重要的作用。
2电力系统潮流算法的发展对于电力系统潮流算法的研究，在很大程度上与计算机的发展保持了一种同步状态。
20世纪50年代，以节点导纳矩阵为基础的高斯赛德尔算法广泛应用，就是因为当时的计算机运算能力有限，但是算法本身较差的收敛性，又推动了算法本身的进步。
时至今日，计算机运算能力得到大幅度提升，对应的算法也呈现出新的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于电力系统经济调度的潮流计算分析
发表时间：2016-05-24T15:57:29.347Z 来源：《电力设备》2016年第2期作者：秦先威
[导读] （国网山东省电力公司烟台市牟平区供电公司山东烟台 264100）随着经济的快速发展和科技的不断进步，社会各行业对电力资源的需求量越来越大，我国的电力系统建设规模也越来越大。
（国网山东省电力公司烟台市牟平区供电公司山东烟台 264100）
摘要:潮流计算是电力调度中最重要也是最基本的计算之一,它应用于电力系统中实时电价计算、输电权分配、网络阻塞管理等多方面。
关键词:电力系统；经济调度；潮流计算
前言
随着经济的快速发展和科技的不断进步，社会各行业对电力资源的需求量越来越大，我国的电力系统建设规模也越来越大。
电力调度对电力系统的正常运行有很大的影响，而潮流计算则是电力调度中最重要的基本计算方法，潮流计算对电价计算、输电分配、电网线路管理有十分重要的影响。
随着经济的快速发展，我国的电力企业得到了飞速的发展，与此同时，人们对供电质量的要求也越来越高，为满足人们的用电需求，电力系统在运行过程中，必须保证电力调度的合理性、科学性，潮流计算是电力系统经济调度最重要的计算方法之一，潮流计算的结果准确性很高，科学性很强，潮流计算对电力系统经济调度有十分重要的作用。
一、潮流计算的概述
1.1 潮流计算的概述
潮流计算是指利用已知的电网接线方式、参数、运行条件，将电力系统的各个母线电压、支路电流、功率、网损计算出来。
通过潮流计算能判断出正在运行的电力系统的母线电压、支路电流、功率是否在允许范围内运行，如果超出允许范围，就需要采用合理的措施，对电力系统的进行方式进行调整。
在电力系统规划过程中，采用潮流计算，能为电网供电方案、电气设备的选择提供科学的依据，同时潮流计算还能为自动装置定整计算、继电保护、电力系统稳定计算、故障计算提供原始数据。
1.2 潮流计算的电气量
潮流计算是根据电力系统接线方式、运行条件、参数等已知条件，将稳定状态下电力系统的电气量计算出来。
一般情况下，给出的条件有电源、负荷节点的功率、平衡节点的电压、相位角、枢纽点的电压，需要计算的电气量有各节点的电压、相位角、各支路通过的电流、功率、网络的功率损耗等。
1.3 传统的潮流计算方法
传统的潮流计算方法，包括很多不同的内容，具有一定的优点和缺点。
例如，传统的潮流计算方法，包括非线性规划法、二次规划法和线性规划法等。
在电力系统经济调度的过程中，应用传统的潮流计算方法，优点是：可以根据目标函数的导数信息，确定需要进行搜索的方向，因此在计算的时候，具有较快的速度和清晰的计算过程。
而且，可信度比较高。
1.5 智能的潮流计算方法
潮流计算中人工智能方法的优点是：随机性：属于全局优化算法，跳出局部极值点比较容易；与导数无关性：在工程中，一些优化问题的目标函数处于不可导状态。
如果进行近似和假设，会对求解的真实性造成影响；内在并行性：操作对象为一组可行解，在一定程度上可以克服内在并发性开放中性能的不足。
而其缺点，主要是：需要按照概率进行操作，不能保证可以完全获取最优解；算法中的一些控制参数需要根据经验人文地给出，对专家经验和一定量的试验要求比较高；表现不稳定，在同一问题的不同实例中应用算法会出现不同的效果。
二、潮流计算的分类
根据电力系统的运行状态，潮流计算可以分为离线计算和在线计算两种方法，离线计算主要用于电力系统规划设计和电力系统运行方式安排中；在线计算主要用于电力系统运行监控和控制中；根据潮流计算的发展，潮流计算可以分为传统方法和人工智能方法两种情况，下面分别对这两种方法进行分析。
2.1 潮流计算的传统方法
潮流计算的传统方法有非线性规划法、线性规划法、二次规划法等几种情况，潮流计算的传统方法具有计算速度快、解析过程清晰、结果真实可靠等优点，但传统方法对目标函数有一定的限制，需要简化处理，这样求出来的值有可能不是最优值。
2.2 潮流计算的人工智能方法
潮流计算的人工智能方法是一种新兴的方法，人工智能方法不会过于依赖精确的数学模型，它有粒子群优化算法、遗传法、模拟退火法等几种情况，人工智能方法的计算结果和导数没有关系，其操作对象是一组可行解，能克服内在并行性存在的问题，但人工智能方法表现不太稳定，在计算过程中，有的控制参数需要根据经验得出，因此，采用人工智能方法进行计算时，需要计算人员有丰富的经验。
三、潮流计算在电力系统经济调度中的应用
3.1 在输电线路线损计算的应用
在进行输电线路线损计算过程中，通过潮流计算能得出经济潮流数据。
潮流程度能根据线路的功率因数、有功负荷、无功负荷等参数，计算出潮流线损，例如一条长为38.1km，型号为LGJ—150的导线，当潮流为20MW、功率因数为0.9时，该线路线损为0.24MW，线损率为1.18%；当潮流为30MW、功率因数为0.9时，该线路线损为0.57MW，线损率为1.91%；潮流为50MW、功率因数为0.9时，该线路线损为1.95MW，线损率为3.90%；由此可以看出，潮流小于30MW时，线损率小于2%，潮流超过50MW时，线损率将超过4%，因此，该输电线路的经济输送潮流为30MW以下。
调度人员可以根据计算结果，编制线路经济运行方案，从而实现节能调度。
3.2 在变压器变损中的应用
调度人员可以利用潮流计算程序，将变压器在不同负荷下的损耗、变损率计算出来，从而为变压器控制提供依据。
例如一台40MVA双
圈变压器在功率因素为0.95、铁损为0.026MW的情况下，当负荷为5MW时，铜损为0.027MW，变损率为0.540%；负荷为15MW时，铜损为0.035MW，变损率为0.233%；当负荷为35MW时，铜损为0.082MW，变损率为0.234%；当负荷为40MW时，铜损为0.101MW，变损率为0.253%。
由此看出，该变压器在15MW-35MW条件下，变损率为0.233%-0.234%，比较经济。
3.3 在运行方式损耗中的应用
对于多电源供电站，可以通过潮流程序，计算出不同运行方式下的线损，从而确定经济运行方式。
例如某变电站有两种供电方式，一种供电方式是采用LG—150，38.2km的导线供电，另一种供电方式为采用LGJ—240，24.3km的导线供电，当潮流为20MW，功率因数为0.9时，1号运行方式的线损为0.24MW，线损率为1.18%，2号运行方式的线损为0.15MW，线损率为0.76%；当潮流为30MW，功率因数为0.9时，1号运行方式的线损为0.82MW，线损率为1.91%，2号运行方式的线损为0.52MW，线损率为1.23%；当潮流为40MW，功率因数为0.9时，1号运行方式的线损为1.12MW，线损率为2.80%，2号运行方式的线损为0.72MW，线损率为1.79%。
由此可见，2号供电方式比1号供电方式更加经济。
总结
随着经济的快速发展，电力系统的节能调度越来越重要，因此，电力企业要了解潮流计算方法，在电力系统经济调度中合理的运用潮流计算，为电力调度提供科学、准确的运行数据，从而为电力系统的稳定运行提供保障。
参考文献
[1]姚勇，李健，王雨虹.几种电力系统潮流计算的比较与分析[J].科技广场，2013，（07）：94-96.
[2]朱定兰，李新.电力系统经济运行及电力经济调度综述[J].中国新技术新产品，2013，（23）：125-126.
[3]杨佳俊，雷宇.考虑风电接入的电力系统经济调度研究综述[J].东北电力技术，2014，（02）：144-146. 作者简介
秦先威（1986.10.08），男，学历：山东科技大学电气工程学士，研究方向：电力调度。
