水泥稳定碎石(砂砾）基层（底基层）施工方案为防止水泥稳定碎石基层出现平整度差、抗水损坏性能差、层间结合不好、温缩、干缩裂缝等质量隐患，确保水泥稳定碎石基层工程质量，根据《公路路面基层技术规范》,结合高速公路建设实践经验和高速公路实际情况，提出以下施工指导意见。
1、施工方法1.1 水泥稳定碎石(砂砾)一律采用集中厂拌、摊铺机摊铺方法施工。
1.2 水泥稳定碎石基层采用分层施工时，当用18～20T以上压路机碾压，分层最大厚度不应超过20cm,并不小于10cm。
当采用单层施工时，应用特殊的摊铺和碾压设备,并注意层底0～10cm的压实度，防止表层碎石压碎。
1。
3 基层、底基层标高、路拱采用摊铺机作业时,应用钢丝基准线控制高程,直线段桩距10m,弯道段间距5m。
2、材料2。
1 水泥应采用初凝时间不少于3小时,终凝时间不少于6小时的硅酸盐、矿碴硅酸盐、火山灰质硅酸盐水泥，水泥等级宜为32.5级、42。
5级，为确保7天试件强度,宜优先选用42。
5级硅酸盐水泥。
采用散装水泥时,水泥磨出后应存放7天以上，安定性必须符合要求，进罐时散装水泥温度应低于60℃.所用水泥必须是悬窑生产加工,不得使用立窑生产加工（小厂）水泥。
2。
2 碎石碎石压碎值要求＜30％。
碎石应按粗集料10～30mm、5~10mm、细集料0～5mm三级配料，相应的料场方孔筛筛孔建议为:32、12、7mm.2.3水一般饮用水均可使用。
2.4 混合料（1)水泥稳定的碎石或砂砾集料级配应符合表1规定。
为防止混合料离析,有利于提高混合料强度,应严格控制集料最大粒径，并宜选用较细密的级配.为减少路面开裂，〈4。
75mm成分宜按级配中值偏上选配。
表注：1、水泥稳定碎石基层规范规定31.5mm通过量为90—100％，无26。
5mm通过量要求。
2、水泥稳定砂砾37.5mm通过量为主要控制指标.（2)有重车行使的高速公路不同基层、底基层混合料的7天浸水抗压强度应符合表2要求：水泥稳定基层、底基层抗压强度标准表2(3）室内试验抗压强度满足下列二条件之一者为合格：a。

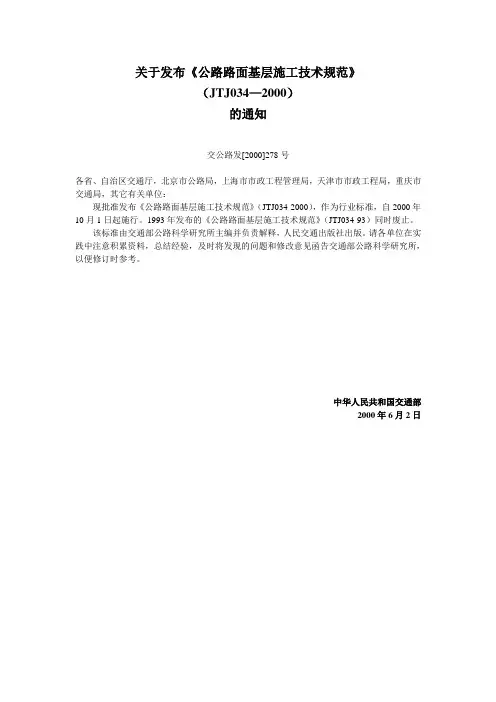

关于发布《公路路面基层施工技术规范》（JTJ034—2000）的通知交公路发[2000]278号各省、自治区交通厅，北京市公路局，上海市市政工程管理局，天津市市政工程局，重庆市交通局，其它有关单位：现批准发布《公路路面基层施工技术规范》（JTJ034-2000），作为行业标准，自2000年10月1日起施行。
1993年发布的《公路路面基层施工技术规范》（JTJ034-93）同时废止。
该标准由交通部公路科学研究所主编并负责解释，人民交通出版社出版。
请各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告交通部公路科学研究所，以便修订时参考。
中华人民共和国交通部2000年6月2日前言80年代，我国公路建设开始进入以高速公路为代表的新历史时期。
为满足新时期公路建设的需要，1985年交通部发布了第一版《公路路面基层施工技术规范》（JTJ034-85）。
在总结我国初期高速公路和一级公路基层施工实践和路面使用性能的基础上，1993年交通部又发布了第二版《公路路面基层施工技术规范》（JTJ034-93）。
五年实践证明，凡认真贯彻该施工技术规范的不同等级公路路面的基层，都取得了良好的技术效果，路面的整体承载能力明显提高，避免了由于基层质量不好引起的路面早期损坏现象。
同时，也积累了较多的基层施工经验。
随着国民经济持续高速增长，我国公路交通状况又产生了明显变化，交通量增长很快，重载卡车数量显著增加，超载车辆比较普遍。
新交通状况对路面基层提出了更高的技术要求。
近几年施工的某些高速公路，为提高路面的整体质量，对于底基层，也用集中厂拦法和摊铺机摊铺半刚性材料；在半刚性基层养生结束后的不同时间，用路面钻机钻取试件，进一步检验基层的整体性，都取得了良好效果。
上述新情况是修订《公路路面基层施工技术规范》（JTJ034-93）和制定本规范的主要依据。
本次修订的主要内容有：将术语单列一章；调整了材料筛分的筛孔尺寸，使这与《公路沥青路面施工技术规范》（JTJ032）一致；基层分两层施工时，均用摊铺机摊铺混合料；提高了二级公路路面基层材料和工艺水平的要求；提高了基层材料强度标准，以适应重载车辆多的公路；增加了基层养生结束后用钻机钻取试件，以检验基层的整体性。
路面工程的路面基层（底基层）施工技术1填隙碎石的单层铺筑厚度宜为10〜12Cm,最大粒径宜为厚度的0.5〜0.7倍。
用作基层时，最大粒径不应超过53mm;用作底基层时，最大粒径不应超过63mm o填隙料可用石屑或最大粒径小于IOmm的砂砾料或粗砂，主骨料和填隙料的颗粒组成可参照有关规范的规定。
2 .级配碎石宜用几种粒径不同的碎石和石屑掺配拌制而成，其粒料的级配组成应符合相应的试验规程的要求，且级配应接近圆，应符合相滑曲线。
用于底基层的为筛粉碎石的级配应的试验规程的要求。
级配碎石用做基层时，其压实度不应小于98%;用做底基层时，其压实度不应小于96%。
3 .级配砾石或天然砂砾用做基层或底基层，其颗粒组成应符合相应的试验规程的要求，且级配直接近圆滑曲线。
1备料。
根据基层的宽度、厚度及松铺系数，计算粗碎石用量。
填隙料用量约为粗碎石用量的30~40%o2,运输粗碎石：由远到近将粗碎石按规范计算的距离卸置于下承层上。
卸料距离应严格掌握。
4 ,摊铺：用平地机或其他合适的机具将粗碎石均匀地摊铺在预定的宽度上，表面应力求平整，并有规定的路拱。
应同时摊铺路肩用料。
5 .撒铺填隙料和碾压。
（分干施工法和湿施工法）Q）干法施工1）初压：2）撒铺填隙料3）碾压：用振动压路机慢速碾压，将全部填隙料振入粗碎石间的孔隙中。
4）再次撒布填隙料：5）再次碾压：用振动压路机按前述进行碾压。
6）再次碾压后，表面必须能看得见粗碎石。
如填隙碎石层上为薄沥青面层，应使粗碎石的棱角外露3~5mm,7）当需分层铸筑时，应将已压成的填隙碎石层表面粗碎石外露约5~10mm,然后在上摊铺第二层粗碎石。
8）填隙碎石表面孔隙全部填满后，用12~15t三轮压路机再碾压1~2遍。
在碾压过程中，不应有任何蠕动现象。
在碾压之前，宜在表面先洒少量水。
（2）湿法施工1）开始工序与干施工法要求相同。
2）粗石层表面孔隙全部填满后，立即用洒水车洒水，直到饱和，但应注意避免多余水浸泡下承层。
⽔泥稳定⼟基层和底基层1.5 ⽔泥稳定⼟基层和底基层1.5.1 适⽤范围适⽤于新建和改建⾼速公路和⼀级公路⽔泥稳定⼟铺筑的基层和底基层施⼯。
⽔泥稳定⼟包括：⽔泥⼟、⽔泥砂、⽔泥⽯屑、⽔泥碎⽯、⽔泥砂砾等。
1.5.2 施⼯准备1.5.2.1 技术准备1. 设计施⼯图、设计说明及其他设计⽂件已经会审。
2. 施⼯⽅案审核、批准已完成。
3. 施⼯技术书⾯交底已签认完成。
4. 基层⽤料检验试验合格。
5. 恢复中线，直线段每20m设⼀中桩，平曲线段每10m～15m测设⼀中桩，同时测放摊铺⾯宽度，并在摊铺⾯每侧200mm～500mm处安放测墩，同时测设⾼程。
摊铺应采⽤双基准线控制，基准线可采⽤钢丝绳或铝合⾦导梁，⾼程控制桩间直线段宜为20m，曲线段宜为10m。
当采⽤钢丝绳作为基准线时，应注意张紧度，200m长钢丝绳张紧⼒不应⼩于1000N。
1.5.2.2 材料要求1. ⼟：对⼟的⼀般要求是易于破碎，满⾜⼀定的级配，便于碾压成型。
⾼速公路⼯程上⽤于⽔泥稳定层的⼟，通常按照⼟中组成颗粒(包括碎⽯、砾⽯和砂颗料，不包括⼟块或⼟团)的粒径⼤⼩和组成，将⼟分为下列三种：细粒⼟：颗粒的最⼤粒径⼩于9.5mm，且其中⼩于2.36mm的颗粒含量不⼩于90%(如塑性指数不同的各种粘性⼟、粉性⼟、砂性⼟、砂和⽯屑等)。
中粒⼟：颗粒的最⼤粒径⼩于26.5mm，且其中⼩于19mm的颗粒含量不少于90%(如砂砾⽯、碎⽯⼟、级配砂砾、级配碎⽯等)。
粗粒⼟：颗粒的最⼤粒径⼩于37.5mm，且其中⼩于31.5mm的颗粒含量不⼩于90%(如砂砾⽯、碎⽯⼟、级配砂砾、级配碎⽯等)。
2. 对于⾼速公路和⼀级公路，⽔泥稳定⼟所⽤的粗粒⼟和中粒⼟应满⾜下列要求：(1) ⽔泥稳定⼟⽤作底基层时，组成颗粒的最⼤粒径不应超过37.5mm。
⼟的均匀系数应⼤于5。
细粒⼟的液限不超过40%，塑性指数不应超过17。
对于中粒⼟和粗粒⼟，如⼟中⼩于0.6mm的颗粒含量在30%以下，塑性指数可稍⼤。
高速公路低填路基压实度施工控制要点摘要路基压实度是路基施工质量的控制核心，为实现这一要求，应对低填方路段的原地面、低填路基的压实度及压实级区进行控制，以及相应的施工处理。
关键词：低填路基；压实级区分；设计控制低填路基如地下水位高（清表后地面线以下水位），再加遇连续降雨对高速公路路基施工而言，无论是原地面压实度还是路基的压实度控制均将受到一定程度的影响。
“百年大计，质量第一”。
路基压实度是路基施工质量的控制核心。
因此招标文件中对压实度控制的要求均应比设计和行业规范提高一个级区提出要求。
为实现这一要求，应对低填方路段的原地面、低填路基的压实度及压实级区进行控制，以及相应的施工处理明确以下要点：1）低填路基应作为特殊路基应作特别处理；2）对压实度要求为96区的结构层，必须自95区过渡实现96区的压实度值；3）对压实度要求为94区的结构层，必须自93区过渡实现94区的压实度值；4）路床填土高度小于80cm时，通过下挖，务必确保有80cm的最小路床厚度，并对下挖部分进行技术处理，使其压实度满足路床96区压实度标准；5）必须确保路面各结构层持力在具有足够的强度、稳定性和耐久性且压实度为96区的80 cm路床上；6）确保96区路床能持力在稳固的30cm~70cm的95区上路堤上。
7）确保95区上路堤能持力在稳固的70cm~150cm及以下94区的下路堤上；8）确保下路堤能持力在弯沉CBR 均满足一定标准和压实度至少在93%的“0基准面”上。
高速公路土质路基压实度最低要求：②根据地面线在路基结构层上所处位置确定和技术处理。
1 低填方路段压实级区分类及技术处理一般情况下，填土路基设计为低填方的一般分为3类，即：1）零填路基。
即：清表后地面线与路面底基层底面线基本重合。
为保证路床的最小厚度80cm，清表后自地面线起必须垂直下挖80cm（下挖宽度为路基底宽加两侧各超宽100cm），将80cm厚范围内的地面原状土挖除后，用6％~8％石灰土对80cm范围内的路床进行分层换填处理，使上路床的压实度达到96%以上；下路床的压实度达到95%以上；2）低路床路基。
路面基层底基层施工要点1施工前准备1)料场调查：施工单位首先应该了解料场的位置，经现场取样试验合格后，比较材料的价格、储量及运距等因素，确定备料方案。
2）试化验工作：包括单质材料试验和施工配合比试验，单质材料试验确定合格的路用材料，混合料组成设计确定合格材料的合理组合，经过多方案比较，选择技术上可行经济上合理的混合料组成方案。
混合料组成设计首先要由施工单位的工地实验室完成，最后，经中心实验室验证合格后方能用于施工生产。
需要强调的是，当你的配合比设计方案与设计有出入时，要履行工程变更手续。
3）路基报验：路基工程作为单位工程必须履行报验手续，首先由施工单位自检，然后，监理单位抽检，最后省公路质检站做中间验收检查，分标段进行质量评定。
检查的项目和评分标准祥见《公路工程质量检验评定标准》JTG F80/1-2004。
需要强调的是各施工单位对已完路基工程必须抓紧准备报验，只有报验达到优良的工程方能进行路面基层和底层的施工。
路基报验的一个最主要指标是路基的强度，通常使用路基弯沉指标，这一指标与路基回弹模量之间有着很好的相关性。
2技术准备1）材料要求：石灰本身是一种气硬性胶结材料，必须满足Ⅲ级生石灰或消石灰的技术指标要求；水泥可选用普通硅酸盐水泥、矿渣硅酸盐水泥、和火山灰质硅酸盐水泥，但应选用初凝时间3h以上和终凝时间较长（宜在6h以上），不应使用快硬水泥、早强水泥以及受潮变质的水泥，宜采用标号325或425的水泥；粉煤灰中SiO2、Al2O3及Fe2O3总含量不小于70％，烧失量不超过15％，比表面积大于2500 cm2/g，SO3含量≤3％。
干排灰、湿排灰均可使用。
施工时注意粉煤灰含水量不得超过15％；凡人或牲畜引用的天然洁净水均可使用。
当水含有相当的杂质时，对拌和物会产生不利影响，必须先进行试验鉴定。
砂砾的砾石最大粒径控制不大于3cm，同时通过4.75mm筛孔的砾石不得大于40%，砾石的压碎值不得大于30%，液限不超过25%，塑性指数小于6，有机质含量不超过2%，硫酸盐含量不超过0.25%，同时限制通过0.075mm筛孔的颗粒含量不超过5%，砂砾要有良好的级配，其级配范围如表所示：筛孔（mm）圆孔筛100 90-100 60-80 30-50 15-30 10-20 0-7 碎石为采用各种坚硬岩石轧制的碎石，碎石的最大粒径为31.5mm，同时要有较好的级配。
公路路面基层水泥稳定土施工技术规范1.1 一般规定1.1.1按照土中单个颗粒的粒径大小和组成，将土分为细粒土、中粒土和粗粒土三种。
1.1.2水泥剂量以水泥质量占全部粗细土颗粒（即砾石、砂粒、粉粒和粘粒）和干质量的百分率表示，即水泥剂量=水泥质量/干土质量。
1.1.3水泥稳定土可适用于各级公路的基层和底基层，但水泥土不得用做二级和二级以上公路高级路面的基层。
1.1.4水泥稳定中粒土和粗粒土用做基层时，水泥剂量不宜超过6%。
必要时，应首先改善集料的级配，然后用水泥稳定。
在只能使用水泥稳定细粒土做基层时或水泥稳定集料的强度要求明显大于规定时，水泥℃剂量不受此限制。
1.1.5水泥稳定土结构层宜在春末和气温较高季节组织施工。
施工期的日最低气温应在5℃以上，在有冰冻的地区，并应在第1次重冰冻（-3~-5℃）到来之前半个月到一个月完成。
1.1.6在雨季施工水泥稳定土，特别是水泥土结构层时，应特别注意气候变化，勿使水泥和混合料遭雨淋。
降应时应停止施工，但已经摊铺的水泥混合料应尽快碾压密实。
路拌法施工时，应采取措施排除下承层表面的水，勿使运到路上的集料过分潮湿。
1.1.7水泥稳定土结构层施工时，应遵守下列规定：（1）土块应尽可能粉碎，土块最大尺寸不应大于15mm。
（2）配料应准确。
（3）路拌法施工时水泥应摊铺均匀。
（4）洒水、拌和均匀。
（5）应严格控制基层厚度和高程，其路拱横坡应与面层一致。
（6）应在混合料处于或略大于最佳含水量（气候炎热干燥时，基层混合料可大1%~2%）时进行碾压，直到达到下列按重型击实试验法确定的要求压实度（最低要求）。
基层：高速公路和一级公路98%二级和二级以下公路水泥稳定中粒土和粗粒土97%水泥稳定细粒土93% 底基层：高速公路和一级公路水泥稳定中粒土和粗粒土97%水泥稳定细粒土95% 二级和二级以下公路水泥稳定中粒土和粗粒土95%水泥稳定细粒土93% 由于当前有多种大能量压路机，宜提高压实度1%~2%。
高速公路路面工程基层底基层施工标准
基层、底基层施工标准
一、标准适用范围
长临高速公路路面工程LM1-LM7合同段。
基层、底基层都采用集中厂拌、摊铺机摊铺施工。
二、基层、底基层施工
1、材料
1.1水泥
应采用初凝时间不少于3h，终凝时间不少于6h并不大于10h的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，水泥强度等级宜为32.5级、42.5级，为满足基层、底基层7天抗压强度要求，宜优先选用42.5级硅酸盐水泥，不应使
用快硬水泥、早强水泥以及已受潮变质的水泥。
为确保7天试件强度，优先选用硅酸盐水泥。
如采用散装水泥，在水泥进场入罐时，要了解其出炉天数。
刚出炉的水泥，要停放七天，且安定性合格后才能使用，夏季高温作业时，气温高于30℃时，水泥进入拌缸温度宜不高于50℃；高于50℃时应采取降温措施。
气温低于15℃，水泥进入拌缸温度应不低于10℃。
水泥的技术指标要求见表2-1。
水泥质量技术指标表2-1
1.2 基层、底基层集料
用作基层、底基层的集料可采用各种硬质岩石加工成的碎石，粗、细集料的粒径规格应按表2-2、表2-3规定生产和使用。
基层、底基层用粗集料规格要求表2-2
基层、底基层用细集料规格要求表2-3
基层和底基层粗的技术要求见表2-4，细集料塑性指数不大于17，有机质含量小于2%，硫酸盐含量（%）不大于0.25。
基层、底基层用粗集料技术要求表2-4
建议基层、底基层采用如下各规格集料进行备料，生产过程中通过筛分试验和试配情况，根据破碎方式和石质的不同，对个别筛网孔径可作调整，调整范围宜为1～2mm。
①基层（5档）：20～25mm（G3）碎石、10-20 mm（G8）碎石、5～10mm（G11）碎石、3～5mm碎石（XG1）、0～3mm （XG2）；
碎石加工对应筛网孔径：31×31mm、22×22mm、11×11mm、6×6mm、3.5×3.5mm。
②底基层（4档或5档）：20～30mm（G2）碎石、10-20 mm（G8）碎石、5～10mm（G11）碎石、0～5mm（XG3）[或3～5mm碎石（XG1）和0～3mm（XG2）]；
4档碎石加工对应筛网孔径：35×35mm、22×22mm、11×11mm、6×6mm；5档碎石加工对应筛网孔径：35×35mm、22×22mm、11×11mm、6×6mm、3.5×3.5mm。
1.3 水
符合现行《生活饮用水卫生标准》（GB 5749）的饮用水可直接作为基层、底基层材料拌和与养生用水。
拌和使用的非饮用水应进行水质检验，技术要求符合表2-5的规定。
基层、底基层用非饮用水技术要求表2-5
1.3 水泥稳定碎石混合料
（1）为防止混合料离析，有利于提高混合料强度，应严格控制集料最大粒径，其中水泥稳定基层最大粒径不大于26.5mm，水泥稳定底基层最大粒径不大于37.5mm。
依据《公路路面基层施工技术细则》（JTG/T F20-2015），用于基层、底基层水泥稳定碎石级配应符合表2-6规定。
水泥稳定碎石的颗粒组成范围表2-6。
