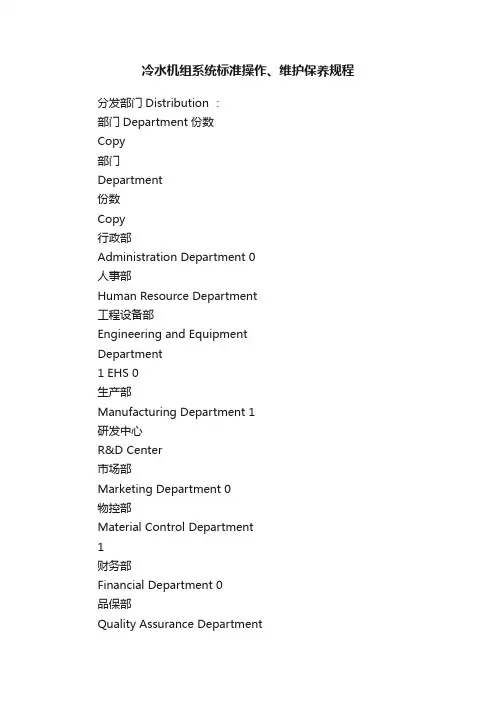

冷水机组系统标准操作、维护保养规程分发部门Distribution ：部门Department 份数Copy部门Department份数Copy行政部Administration Department 0人事部Human Resource Department工程设备部Engineering and EquipmentDepartment1 EHS 0生产部Manufacturing Department 1研发中心R&D Center市场部Marketing Department 0物控部Material Control Department1财务部Financial Department 0品保部Quality Assurance Department1质检部Quality Control Department11 目的 Purpose确立冷水机组的使用、日常维护及检修保养方法，确保冷水机组被正确的使用和检修保养2 范围 Scope适用于本公司冷水机组的使用、日常维护及检修保养操作3 职责Responsibility3.1 工程设备部：负责起草本规程，并负责本规程的实施；3.2 品保部：负责对实施情况进行监督管理。
3.3 质量负责人：负责本规程的批准实施。
4 定义DefinitionNA5 内容 Procedure5.1 操作前准备：5.1.1 检查冷却水和冷冻水管路阀门是否开启、是否通畅；5.1.2 检查冷水机组控制屏是否有异常情况，如有应排除；5.1.3 开启对应冷却塔风机；5.1.4 如果水压和温度正常，先开启冷却水泵，水泵启动运转正常后，再启动冷冻水泵；5.2 控制接口5.2.1 每个冷水机组都配备了一个DynaView 接口。
DynaView 可以向操作员显示信息，此外还能调整设定值5.2.2 TechView 可以连接到任意DynaView 模块，并能够使用可从网站上下载的软件提供更多数据、调整能力和诊断信息。
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —注 意：在使用此冷水机组之前， 请仔细阅读该手册，并请 保存完好，供以后参考。
Model 型号RCU40WHZ-A(E) RCU50WHZ-A(E) RCU60WHZ-A(E) RCU80WHZ-A(E) RCU100WHZ-A(E) RCU120WHZ-A(E) RCU150WHZ-A(E) RCU180WHZ-A(E) RCU200WHZ-A(E) RCU220WHZ-A(E) RCU240WHZ-A(E)重 要 通 知z日立对产品的设计和性能将不断进行改良，规格如有更改，恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许，此说明书不得翻印。
z信号字句（危险、警告和小心）用于鉴定危险性的级别，有关各信号字句所提示的危险性解释如下：警 告可能导致严重个人受伤或死亡的直接危险。
危 险危险或不安全的操作可能导致严重个人受伤或死亡。
小 心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意：对使用或维修有帮助的资料。
z如有需要，请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计，冷水机组应在此范围内使用： 工作范围 （ ℃）最高 最低 冷却水 出水温度 37 22冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件，应妥善保存。
注：带液晶屏机组的液晶屏使用说明，请参考随机资料Z0011620《液晶屏使用说明书》。
z能效等级：上述数据依据GB 19577-2004 《水冷机组能效限定值及能源效率等级》。
目 录使用说明1．准备工作 (1)初步检查 (1)机组安装 (1)2．安装工作....................................... (6)电线连接 (6)工作范围 (9)水管接驳 (10)水质控制 (11)标准管路和接线 (12)3．运转试验 (13)准备工作 (13)运转试验 (14)试运转后的操作 (14)4．控制器设定 (15)5. 自动检查功能 (20)6．控制系统 (23)7．保养工作 (26)组件 (26)润滑 (26)沉渍 (26)冬季长时间停机 (27)春季初次启动 (27)零件更换 (27)冷媒循环 (27)压缩机的拆卸 (29)安全保护及控制器件的设定值 (30)正常操作压力 (31)8．故障寻找 (34)日立水冷式冷水机组型号：RCU40、50、60WHZ-A(E)使用说明指示灯：1.红灯指示正常运转状态。
目的：规范机组的操作、维护，保证水冷机组能满足空气净化系统的要求和延长机组的使用寿命。
适用范围：水冷螺杆冷水机组责任者：操作工。
1. 使用1.1开机前准备：1.1.1检查基础减震器是否符合要求。
1.1.2检查冷却塔通风条件是否良好。
1.1.3检查主要的高低压表是否正常，不允许出现泄漏。
（已收制冷剂时应先打开出液阀及高压阀后再检查）1.1.4检查机组的电控柜是否完好。
1.1.5检查接线是否有松动。
1.1.6检查电控柜电器的固定螺丝有否松动。
1.1.7检查接地是否良好。
1.1.8检查绝缘是否良好。
1.1.9检查内部所有零件是否完整，固定是否良好。
1.1.10检查水管路系统是否正常。
1.1.11检查末端装置是否正常。
1.1.12机油加热。
再检查一次电气线路，确认完好后，接通外部的主电源开关，接通主机电控柜内的控制线路的空气开关，机油加热即开始开作。
开机前，机油加热器至少先开热6小时，以手触摸压缩机油相外壳，如有温热感觉（40℃以上）即表明机油加热完成。
1.2开机1.2.1开机运转。
1.2.2再检查压缩机高压阀，冷凝器出液阀是否已打开，高低压是否正常。
1.2.3启动冷却塔的水泵（操作规程见MH-SOP-EM-007-01标准操作规程）。
1.2.4启动冷却塔风机。
1.2.5启动冷水水泵。
1.2.6启动主机，应密切注意其运转状态是否正常，使水温继续下降，如发现异常现象应立即停机检查，并排除故障，注意压缩机正常运转时其油位应在低位试油镜镜面的1/2以上。
1.2.7锁住电控柜门。
1.3关机。
1.3.1打开主机电控柜门。
1.3.2关闭主机开关。
1.3.3关好电控柜门，并上好锁。
1.3.4关闭冷水水泵开关。
1.3.5关闭冷却水水泵开关。
1.3.6关闭冷却塔风机开关。
2. 维护与保养2.1长期不使用水冷机的维护和保养。
2.1.1应切断主机的电源，以防意外事故的发生。
2.1.2应把空调水系统内的水排放干净，以防止冬季低气温0℃（以下）时水冻结，损坏冷凝器及蒸发器。
螺杆式冷水机组维保操作流程：一：更换冷冻机油1：关闭油路的隔离阀门2：在角阀上安装2分的接头并转换氟管后放油3：重新加注新的冷冻机油4:：加油完毕后把阀门恢复到原来状态二：更换冷媒过滤器1：关闭冷凝器底部的阀门2：关闭上级的到电子膨胀阀的阀门3：通过角阀上的三通排放过滤器筒内的压力4：拆卸冷媒过滤器，清洗滤网后并安装新的过滤器5：安装完毕排气检漏，如有必要进行真空处理6：恢复各个阀门到原来状态三：更换内置油过滤器1：关闭油泵上的角阀2：利用氟管通过压缩机上的单向阀排空里面的压力3：使用19分的外六方拆卸内置油过滤器4：更换新的内置油过滤器和密封后排气检漏四：更换外置油过滤器：1：关闭过滤器前后端的2个阀门2：利用角阀上的三通泄压3：泄压后拆卸过滤器的固定支架4：更换新的过滤器并重新固定5：排气检漏6：恢复阀门至原来位置五：机组运行测试：1：测试前确保机组的各个阀门处于打开状态2：确认冷水，冷却水已通3：根据需要进行以下控制测试：3.1：油泵3.2：供油电磁阀3.3：电子膨胀阀3.4：卸载电磁阀3.5：电机冷却电磁阀4：测试正常后运行机组中央空调在调控温度方面起着举足轻重的作用。
空调经过长时间运行，空调冷冻水、冷却水系统、制冷主机及风机散热盘片不可避免的出现了水垢、锈蚀和粉尘问题：腐蚀：空调系统的冷却、冷冻水未经处理有极强的腐蚀性，如将普通钢片或铁钉放入水中，几天后就会出现铁锈，放置时间越长则锈蚀越严重。
设备内壁常因腐蚀造成锈渣脱落，甚至于穿孔，脱落的锈渣会堵塞盘管，使制冷效果下降；同时腐蚀的存在使设备的使用寿命大为缩短。
结垢：管道内溶于水中的无机盐结晶析出，在冷凝器等换热面管壁上形成水垢，导致热交换效率降低，制冷效果下降，严重时下降30%。
同时硬垢增加，则用电量增加或燃料消耗量上升，严重时增加35%。
生物粘泥：由于水的泥土、泥沙、腐殖物形成污垢，加上细菌、藻类等微生物及其分泌物形成的生物粘泥，严重时造成管路堵塞；而污垢、粘泥会影响热交换效率，多耗电能，造成高压运行，严重时造成超压停机。
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —Model 型号RCU(G)40WHZ(-E) RCU(G)300WHZ(-E) RCU(G)50WHZ(-E) RCU(G)340WHZ(-E) RCU(G)60WHZ(-E) RCU(G)380WHZ(-E) RCU(G)80WHZ(-E) RCU(G)410WHZ(-E) RCU(G)100WHZ(-E) RCU(G)450WHZ(-E) RCU(G)120WHZ(-E) RCU(G)490WHZ(-E) RCU(G)140WHZ(-E) RCU(G)530WHZ(-E) RCU(G)150WHZ(-E) RCU(G)570WHZ(-E) RCU(G)170WHZ(-E) RCU(G)600WHZ(-E) RCU(G)180WHZ(-E) RCU(G)640WHZ(-E) RCU(G)200WHZ(-E) RCU(G)680WHZ(-E) RCU(G)220WHZ(-E) RCU(G)720WHZ(-E) RCU(G)260WHZ(-E) RCU(G)760WHZ(-E)注 意：在使用此冷水机组之前， 请仔细阅读该手册，并请 保存完好，供以后参考。
获取更多资料微信搜索蓝领星球重要通知z日立对产品的设计和性能将不断进行改良，规格如有更改，恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许，此说明书不得翻印。
z信号字句（危险、警告和小心）用于鉴定危险性的级别，有关各信号字句所提示的危险性解释如下：警告可能导致严重个人受伤或死亡的直接危险。
危险危险或不安全的操作可能导致严重个人受伤或死亡。
小心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意：对使用或维修有帮助的资料。
z如有需要，请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计，冷水机组应在此范围内使用： 工作范围 （ ℃）最高 最低冷却水 出水温度 R22：40R407C：3722冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件，应妥善保存。

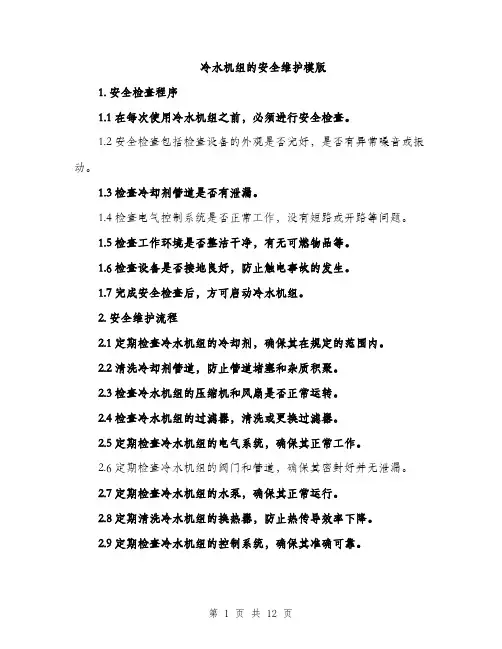

冷水机组的安全维护模版1. 安全检查程序1.1 在每次使用冷水机组之前，必须进行安全检查。
1.2 安全检查包括检查设备的外观是否完好，是否有异常噪音或振动。
1.3 检查冷却剂管道是否有泄漏。
1.4 检查电气控制系统是否正常工作，没有短路或开路等问题。
1.5 检查工作环境是否整洁干净，有无可燃物品等。
1.6 检查设备是否接地良好，防止触电事故的发生。
1.7 完成安全检查后，方可启动冷水机组。
2. 安全维护流程2.1 定期检查冷水机组的冷却剂，确保其在规定的范围内。
2.2 清洗冷却剂管道，防止管道堵塞和杂质积聚。
2.3 检查冷水机组的压缩机和风扇是否正常运转。
2.4 检查冷水机组的过滤器，清洗或更换过滤器。
2.5 定期检查冷水机组的电气系统，确保其正常工作。
2.6 定期检查冷水机组的阀门和管道，确保其密封好并无泄漏。
2.7 定期检查冷水机组的水泵，确保其正常运行。
2.8 定期清洗冷水机组的换热器，防止热传导效率下降。
2.9 定期检查冷水机组的控制系统，确保其准确可靠。
2.10 定期进行设备的全面维护，清洗整个冷水机组，保持设备的良好状态。
3. 安全操作要点3.1 操作人员必须经过专业培训，并持有相应证书。
3.2 操作人员必须穿戴好相应的个人防护设备，如安全帽、工作服、防护眼镜等。
3.3 操作人员必须熟悉冷水机组的操作规程和安全操作要点，严格按照操作规程操作设备。
3.4 禁止擅自更改冷水机组的设置参数，避免因参数设置错误导致设备损坏或事故发生。
3.5 禁止将冷水机组用于其它用途，并避免超过其额定负荷工作，以免设备过载损坏。
3.6 操作人员必须随时关注设备的运行情况，及时发现异常，并采取相应措施修复。
3.7 禁止私自进行设备的维修和检修，必须由专业的维修人员进行。
3.8 在进行设备维修和检修时，必须切断设备的电源，并进行相关的安全措施，防止触电和其他事故的发生。
3.9 在设备故障或异常情况下，必须立即停止使用设备，并及时向相关部门报告，采取相应措施处理。
