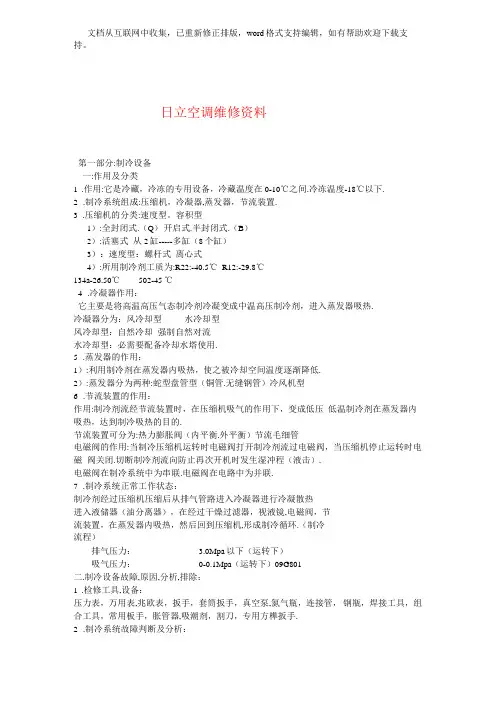

日立空调维修资料第一部分:制冷设备一:作用及分类1.作用:它是冷藏，冷冻的专用设备，冷藏温度在0-10℃之间.冷冻温度-18℃以下.2.制冷系统组成:压缩机，冷凝器,蒸发器，节流装置.3.压缩机的分类:速度型。
容积型1）:全封闭式.（Q）开启式.半封闭式.（B）2）:活塞式从2缸-----多缸（8个缸）3）：速度型：螺杆式离心式4）:所用制冷剂工质为:R22:-40.5℃ R12:-29.8℃134a-26.50℃502-45 ℃4.冷凝器作用：它主要是将高温高压气态制冷剂冷凝变成中温高压制冷剂，进入蒸发器吸热.冷凝器分为：风冷却型水冷却型风冷却型：自然冷却强制自然对流水冷却型：必需要配备冷却水塔使用.5.蒸发器的作用：1）:利用制冷剂在蒸发器内吸热，使之被冷却空间温度逐渐降低.2）:蒸发器分为两种:蛇型盘管型（铜管.无缝钢管）冷风机型6.节流装置的作用：作用:制冷剂流经节流装置时，在压缩机吸气的作用下，变成低压低温制冷剂在蒸发器内吸热，达到制冷吸热的目的.节流装置可分为:热力膨胀阀（内平衡.外平衡）节流毛细管电磁阀的作用:当制冷压缩机运转时电磁阀打开制冷剂流过电磁阀，当压缩机停止运转时电磁阀关闭.切断制冷剂流向防止再次开机时发生湿冲程（液击）.电磁阀在制冷系统中为串联.电磁阀在电路中为并联.7.制冷系统正常工作状态：制冷剂经过压缩机压缩后从排气管路进入冷凝器进行冷凝散热进入液储器（油分离器），在经过干燥过滤器，视液镜,电磁阀，节流装置，在蒸发器内吸热，然后回到压缩机,形成制冷循环.（制冷流程）排气压力： 3.0Mpa以下（运转下）吸气压力：0-0.1Mpa（运转下）09G801二.制冷设备故障,原因,分析,排除：1.检修工具,设备：压力表，万用表,兆欧表，扳手，套筒扳手，真空泵,氮气瓶，连接管，钢瓶，焊接工具，组合工具，常用板手，胀管器,吸潮剂，割刀，专用方榫扳手.2.制冷系统故障判断及分析：1word格式支持编辑，如有帮助欢迎下载支持。
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.冷水机组的安全维护正式版冷水机组的安全维护正式版下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。
文档可以直接使用，也可根据实际需要修订后使用。
本工程选用的约克水冷冷水机组是自动化程度较高的设备，使用时应该定期进行状态检查，若能对机组进行长期而有效的维护和保养，机组的运行可靠性和使用寿命都会得到很大的提高。
一日常维护1．机组状态：按下键盘上的状态键，确认未显示出故障信息。
有关显示语句和故障清除方面的内容，请查阅微电脑控制中心操作手册。
2．制冷剂泄漏：肉眼检查热交换器，压缩机和管道是否有破损或泄漏。
3. 工况：按下显示键，从控制中心上读出工作压力和温度，并检查这些值是否在微电脑控制中心操作手册所给出的运行极限内。
4. 油位：当压缩机在满负荷工况下运行了大约半小时之后，检查油分离器中的油位，它应该位于油分离器的上下视油镜之间。
5. 制冷剂充注：在系统启动或改变能级后，从视液镜中有时能看到一些串气泡。
稳定运行几分钟后，气泡将消失，从视液镜中看到的完全是制冷剂液体。
6. 油加热器：机组停机后，压缩机油加热器将接通，防止制冷剂冷凝而溶入润滑油中，造成压缩机的损坏。
停机状态也不要切断电源。
如果主电源必须切断（对于长时间的维护或停机期间），压缩机吸气、排气和电机冷却检修截止阀也要关闭（顺时针）。
二定期维护应该安排一名合格的维修工，定期完成下列维护工作。
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —注 意：在使用此冷水机组之前， 请仔细阅读该手册，并请 保存完好，供以后参考。
Model 型号RCU40WHZ-A(E) RCU50WHZ-A(E) RCU60WHZ-A(E) RCU80WHZ-A(E) RCU100WHZ-A(E) RCU120WHZ-A(E) RCU150WHZ-A(E) RCU180WHZ-A(E) RCU200WHZ-A(E) RCU220WHZ-A(E) RCU240WHZ-A(E)重 要 通 知z日立对产品的设计和性能将不断进行改良，规格如有更改，恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许，此说明书不得翻印。
z信号字句（危险、警告和小心）用于鉴定危险性的级别，有关各信号字句所提示的危险性解释如下：警 告可能导致严重个人受伤或死亡的直接危险。
危 险危险或不安全的操作可能导致严重个人受伤或死亡。
小 心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意：对使用或维修有帮助的资料。
z如有需要，请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计，冷水机组应在此范围内使用： 工作范围 （ ℃）最高 最低 冷却水 出水温度 37 22冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件，应妥善保存。
注：带液晶屏机组的液晶屏使用说明，请参考随机资料Z0011620《液晶屏使用说明书》。
z能效等级：上述数据依据GB 19577-2004 《水冷机组能效限定值及能源效率等级》。
目 录使用说明1．准备工作 (1)初步检查 (1)机组安装 (1)2．安装工作....................................... (6)电线连接 (6)工作范围 (9)水管接驳 (10)水质控制 (11)标准管路和接线 (12)3．运转试验 (13)准备工作 (13)运转试验 (14)试运转后的操作 (14)4．控制器设定 (15)5. 自动检查功能 (20)6．控制系统 (23)7．保养工作 (26)组件 (26)润滑 (26)沉渍 (26)冬季长时间停机 (27)春季初次启动 (27)零件更换 (27)冷媒循环 (27)压缩机的拆卸 (29)安全保护及控制器件的设定值 (30)正常操作压力 (31)8．故障寻找 (34)日立水冷式冷水机组型号：RCU40、50、60WHZ-A(E)使用说明指示灯：1.红灯指示正常运转状态。
日立冷水机组技术资料日立冷水机组技术资料1. 引言日立冷水机组作为一种重要的制冷设备，广泛应用于工业、商业和住宅等领域。
它通过吸收热量，冷却空气或流体，从而为我们创造一个舒适和适宜的环境。
本文将深入探讨日立冷水机组的技术资料，包括其工作原理、技术参数和应用领域等。
2. 工作原理日立冷水机组是基于制冷循环原理运行的。
它由压缩机、冷凝器、蒸发器和节流装置等组成。
工作过程如下：2.1 压缩机压缩机是冷水机组的核心部件，它通过运作一个循环过程，将低温低压的制冷剂吸入，增加其温度和压力，然后将高温高压的制冷剂排出。
这个过程需要消耗电能。
2.2 冷凝器冷凝器是冷水机组中负责排热的设备。
它将高温高压的制冷剂引入，并通过冷却介质（通常是空气或水）的流动，使制冷剂的温度降低，从而释放热量。
2.3 蒸发器蒸发器是冷水机组中负责吸热的设备。
它通过降低制冷剂的压力，使其变成低温低压的态势。
在这个过程中，制冷剂吸收蒸发器外界的热量，将冷却介质的温度降低。
2.4 节流装置节流装置位于蒸发器和冷凝器之间，它的作用是控制制冷剂的压力和流动速度，以保持制冷系统的正常运行。
日立冷水机组的工作原理简单明了，通过这个循环过程，热量可以从一个区域转移到另一个区域，从而实现制冷效果。
3. 技术参数了解冷水机组的技术参数和性能指标对于购买和使用者来说非常重要。
以下是一些常见的日立冷水机组技术参数：3.1 制冷量制冷量是冷水机组的制冷能力，在某个特定条件下，制冷剂在单位时间内被蒸发或凝结释放的热量。
它通常以千瓦（kW）为单位。
3.2 COPCOP（Coefficient of Performance）是衡量冷水机组能源利用效率的指标。
它定义为制冷量与耗电量之比，数值越高则说明机组的能源利用效率越高。
3.3 噪音噪音是冷水机组在运行过程中产生的声音。
机组设备的噪音水平对于一些特定应用场景（如住宅）来说是非常重要的考量因素。
3.4 轴功率冷水机组的轴功率是指在运行过程中压缩机所消耗的电能。
目录一、冰水机组操作说明 (1)1、冷水机组操作 (1)2、风机水泵操作 (1)3、冷水机组开停机顺序 (1)二、空调设备日常维护保养 (2)1、螺杆式冷水机组运行管理注意事项 (2)2、螺杆式冷水机组停机注意事项 (2)3、日常检查事项 (2)4、年度停机保养 (2)5、风机使用注意事项 (3)6、水泵日常维护 (4)7、膨胀水箱日常维护 (4)8、Y型过滤器日常维护 (4)9、过滤器日常维护保养 (4)10、风淋室日常维护保养 (5)三、洁净室注意事项 (5)四、附：.............................................................................................................................................1、风淋室使用说明书........................................................................................................ 1份1、冷却塔操作维护说明书................................................................................................ 1份1、水泵合格证及说明书.................................................................................................... 1份1、组合式空调机组合格证及说明书................................................................................ 2份一、冰水机组操作说明1、冷水机组的操作①开机前的准备工作1）确认机组和控制器的电源已接通。
