冷水机组的安全维护本工程选用的约克水冷冷水机组是自动化程度较高的设备,使用时应该定期进行状态检查,若能对机组进行长期而有效的维护和保养,机组的运行可靠性和使用寿命都会得到很大的提高。
一日常维护1.机组状态:按下键盘上的状态键,确认未显示出故障信息。
有关显示语句和故障清除方面的内容,请查阅微电脑控制中心操作手册。
2.制冷剂泄漏:肉眼检查热交换器,压缩机和管道是否有破损或泄漏。
3.工况:按下显示键,从控制中心上读出工作压力和温度,并检查这些值是否在微电脑控制中心操作手册所给出的运行极限内。
4.油位:当压缩机在满负荷工况下运行了大约半小时之后,检查油分离器中的油位,它应该位于油分离器的上下视油镜之间。
5.制冷剂充注:在系统启动或改变能级后,从视液镜中有时能看到一些串气泡。
稳定运行几分钟后,气泡将消失,从视液镜中看到的完全是制冷剂液体。
6.油加热器:机组停机后,压缩机油加热器将接通,防止制冷剂冷凝而溶入润滑油中,造成压缩机的损坏。
停机状态也不要切断电源。
如果主电源必须切断(对于长时间的维护或停机期间),压缩机吸气、排气和电机冷却检修截止阀也要关闭(顺时针)。
二定期维护应该安排一名合格的维修工,定期完成下列维护工作。
一般来说,小检修每隔三至六个月进行一次,大检修每年一次。
在维护和保养过程中,主要注意以下几个方面:1.机外安装的水过滤器应定期清洗,保证系统内水质清洁,以避免机组因过滤器脏堵而造成损坏。
2.机组内所有安全保护装置均在出厂前设定完毕,切勿自行调整,如因用户自行调整而造成机组损坏,本公司概不负责。
3.机组周围应保持清洁干燥,通风良好,若能定期清洗(1-2个月)空气侧换热器,可以维持其良好的换热效果,节省能源。
4.经常检查水系统的补水和排气装置工作是否正常,以免空气进入系统造成水循环量减少和水循环困难,从而影响机组的制冷效果和机组的工作可靠性。
5.经常检查机组的电源和电气系统的接线是否牢固,电气元件是否有动作异常,如遇异常应即时维修和更换,机组应可靠接地。

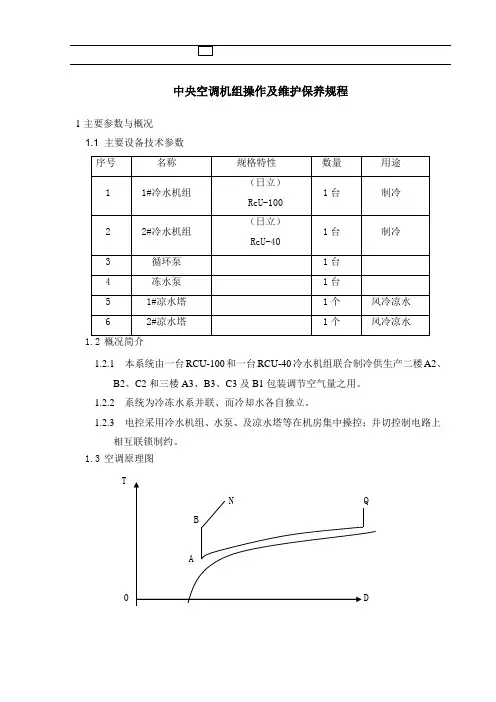

冷水机组操作及维护保养规程1.目的:规范冷水机组操作的操作,使该机正常运行,延长使用寿命。
2.范围:适用于冷水机组操作的操作。
3.职责:公司维护、操作人员对本SOP负责。
4.程序:一、开机前的准备工作:1、检查所有辅助设备与末端装置,其中包括能潜水泵、能的水泵、空气处理设备、或者其它被冷却装置的能水循环系统,包括电压、频率及线径等是否与说明书闪电要求一致。
2、检查冷冻水管、冷却水管是否已经清洗,水管内空气是否已经排尽,然后启动冷冻水泵、冷却水泵观察水流情况,流量开关是否正常。
4、启动冷却塔,查看冷却水系统是否正常。
5、在不启动压缩机的条件下(断开压缩机空开)作模拟运行,查看控制器所有动作是否正常,有无报警输出。
6、打开压缩机的排气截止阀,开足后再关紧一圈,打开机组冷凝器的出夜阀门,并检查是否有泄漏现象。
7、从压缩机窥油孔检查油位是否达到使用要求(油位应在窥镜1/~2/3处)。
8、检查机组系统管路、接头及法兰有无泄漏,应保证系统无泄漏。
9、检查并拧紧所有的电气接头,应保证接头紧固不松动。
10、检查曲轴箱加热是否正常。
11、曲轴箱加热已经通电8小时以上,压缩机曲轴箱体已经升温。
注意:温度、压力控制器保护装置调试时已经设定好了,不能水泵更改,以免损坏压缩机。
二、开机操作:1、首先将电气控制箱内的空气开关扳到“ON”位置。
2、检查安全装置、保护装置及联锁装置的工作状态是否正常。
3、检查各个部件功能是否正常。
4、按下面板上的开关压到“ON”的位置,启动设备。
6、机组投入使用后,再次检查安全、保护及连锁装置的工作状态。
7、观察机组压力、电流及温度情况。
8确认机组工作压力,水温变化情况良好,使设备投入正常运行。
4、维护保养1、保持设备外观清洁。
2、根据压缩机高低压及制冷情况给机组添加适量的氟利昂。
3、如果压缩机油位低于窥镜1/3,适量添加冷冻机油。
原则上,每年给压缩机更换一次冷冻机油。
4、监视机组系统液管指示物颜色变化,及系统压力情况,更换有过滤器5、冷冻水管每年用化学药品配制液清洗一次;冷冻水根据水质情况经常更换。
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —注 意:在使用此冷水机组之前, 请仔细阅读该手册,并请 保存完好,供以后参考。
Model 型号RCU40WHZ-A(E) RCU50WHZ-A(E) RCU60WHZ-A(E) RCU80WHZ-A(E) RCU100WHZ-A(E) RCU120WHZ-A(E) RCU150WHZ-A(E) RCU180WHZ-A(E) RCU200WHZ-A(E) RCU220WHZ-A(E) RCU240WHZ-A(E)重 要 通 知z日立对产品的设计和性能将不断进行改良,规格如有更改,恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许,此说明书不得翻印。
z信号字句(危险、警告和小心)用于鉴定危险性的级别,有关各信号字句所提示的危险性解释如下:警 告可能导致严重个人受伤或死亡的直接危险。
危 险危险或不安全的操作可能导致严重个人受伤或死亡。
小 心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意:对使用或维修有帮助的资料。
z如有需要,请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计,冷水机组应在此范围内使用: 工作范围 ( ℃)最高 最低 冷却水 出水温度 37 22冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件,应妥善保存。
注:带液晶屏机组的液晶屏使用说明,请参考随机资料Z0011620《液晶屏使用说明书》。
z能效等级:上述数据依据GB 19577-2004 《水冷机组能效限定值及能源效率等级》。
目 录使用说明1.准备工作 (1)初步检查 (1)机组安装 (1)2.安装工作....................................... (6)电线连接 (6)工作范围 (9)水管接驳 (10)水质控制 (11)标准管路和接线 (12)3.运转试验 (13)准备工作 (13)运转试验 (14)试运转后的操作 (14)4.控制器设定 (15)5. 自动检查功能 (20)6.控制系统 (23)7.保养工作 (26)组件 (26)润滑 (26)沉渍 (26)冬季长时间停机 (27)春季初次启动 (27)零件更换 (27)冷媒循环 (27)压缩机的拆卸 (29)安全保护及控制器件的设定值 (30)正常操作压力 (31)8.故障寻找 (34)日立水冷式冷水机组型号:RCU40、50、60WHZ-A(E)使用说明指示灯:1.红灯指示正常运转状态。
冷水机组维护与保养方法及运行及长期停机的管理要求随着我国经济的发展及生产工艺要求的提高,冷水机组已经成为大多数企业生产降温需求的一个严重方面,因此冷水机组应用于企业越来越广博,然而随之而来的冷水机组的保养与维护也成为各拥有冷水机组企业主的严重方面。
(一)冷水机组启动前的准备工作:冷水机组的正确调试是保证制冷装置正常运行、节省能耗、延长使用寿命的严重环节。
对于现场安装的大、中型制冷系统,调试前首先应按设计图纸要求,熟悉整个系统的布置和连接,了解各个设备的外形结构和部件性能,以及电控系统和供水系统等。
用户在调试前应认真阅读厂方提供的产品操作说明书,按操作要求逐步进行。
1.调试前的准备(1)由于离心机、冷水机组属于中大型制冷机,所以在调试中需要设计、安装、使用等三方面密切配合。
为了保证调试工作有条不紊地进行,有必要由有关方面的人员组成临时的试运转小组,全面指挥调试工作的进行。
(2)负责调试的人员应全面熟悉冷水机组的构造和性能,熟悉制冷机安全技术,明确调试的方法、步骤和应达到的技术要求,制定出详细详尽的调试计划,并使各岗位的调试人员明确自己的任务和要求。
(3)检查冷水机组的安装是否符合技术要求,冷水机组的地基是否符合要求,连接管路的尺寸、规格、材质是否符合设计要求。
(4)机组的供电系统应全部安装完毕并通过调试。
(5)单独对冷水和冷却水系统进行通水试验,冲洗水路系统的污物,水泵应正常工作,循环水量符合工况的要求。
(6)算帐调试的环境场地,达到纯洁、明朗、通畅。
(7)准备好调试所需的各种通用工具和专用工具。
(8)准备好调试所需的各种压力、温度、流量、质量、时间等测量仪器、仪表。
( 9)准备好调试运转时必需的安全保护设备。
2.冷水机组调试(1)制冷剂的充注。
目前,制冷机组在出厂前大凡都按规定充注了制冷剂,现场安装后,外观检查如果未发现无意损伤,可直接打开有关阀门(应先阅读厂方的使用说明书,在运输途中,机组上的阀门大凡处在关闭状态)开机调试。

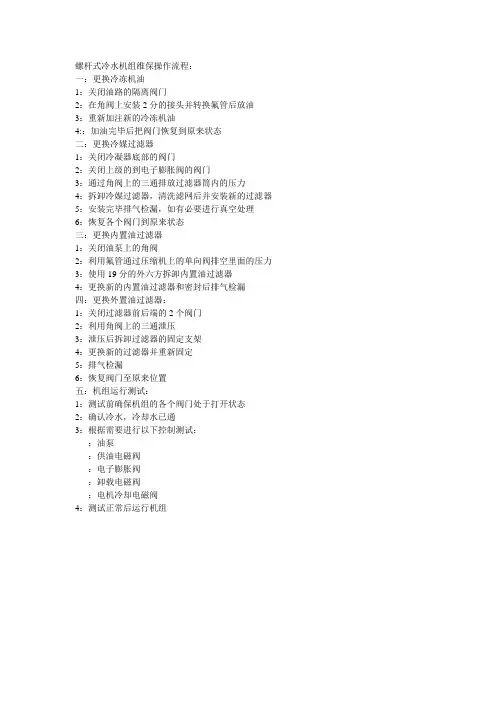

螺杆式冷水机组维保操作流程:一:更换冷冻机油1:关闭油路的隔离阀门2:在角阀上安装2分的接头并转换氟管后放油3:重新加注新的冷冻机油4::加油完毕后把阀门恢复到原来状态二:更换冷媒过滤器1:关闭冷凝器底部的阀门2:关闭上级的到电子膨胀阀的阀门3:通过角阀上的三通排放过滤器筒内的压力4:拆卸冷媒过滤器,清洗滤网后并安装新的过滤器5:安装完毕排气检漏,如有必要进行真空处理6:恢复各个阀门到原来状态三:更换内置油过滤器1:关闭油泵上的角阀2:利用氟管通过压缩机上的单向阀排空里面的压力3:使用19分的外六方拆卸内置油过滤器4:更换新的内置油过滤器和密封后排气检漏四:更换外置油过滤器:1:关闭过滤器前后端的2个阀门2:利用角阀上的三通泄压3:泄压后拆卸过滤器的固定支架4:更换新的过滤器并重新固定5:排气检漏6:恢复阀门至原来位置五:机组运行测试:1:测试前确保机组的各个阀门处于打开状态2:确认冷水,冷却水已通3:根据需要进行以下控制测试::油泵:供油电磁阀:电子膨胀阀:卸载电磁阀:电机冷却电磁阀4:测试正常后运行机组中央空调在调控温度方面起着举足轻重的作用。
空调经过长时间运行,空调冷冻水、冷却水系统、制冷主机及风机散热盘片不可避免的出现了水垢、锈蚀和粉尘问题:腐蚀:空调系统的冷却、冷冻水未经处理有极强的腐蚀性,如将普通钢片或铁钉放入水中,几天后就会出现铁锈,放置时间越长则锈蚀越严重。
设备内壁常因腐蚀造成锈渣脱落,甚至于穿孔,脱落的锈渣会堵塞盘管,使制冷效果下降;同时腐蚀的存在使设备的使用寿命大为缩短。
结垢:管道内溶于水中的无机盐结晶析出,在冷凝器等换热面管壁上形成水垢,导致热交换效率降低,制冷效果下降,严重时下降30%。
同时硬垢增加,则用电量增加或燃料消耗量上升,严重时增加35%。
生物粘泥:由于水的泥土、泥沙、腐殖物形成污垢,加上细菌、藻类等微生物及其分泌物形成的生物粘泥,严重时造成管路堵塞;而污垢、粘泥会影响热交换效率,多耗电能,造成高压运行,严重时造成超压停机。

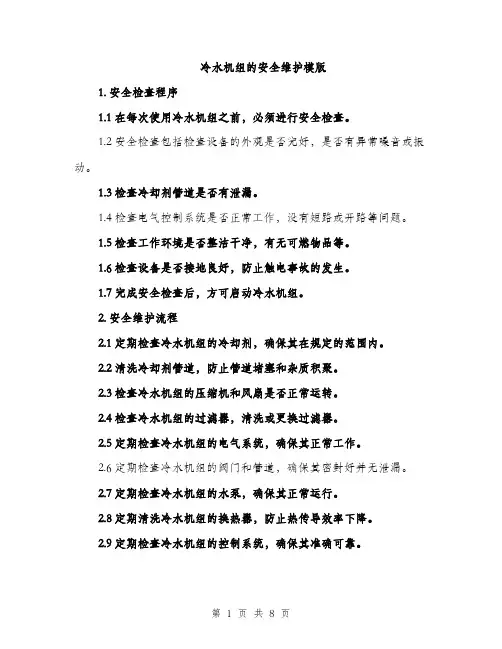

冷水机组的安全维护模版1. 安全检查程序1.1 在每次使用冷水机组之前,必须进行安全检查。
1.2 安全检查包括检查设备的外观是否完好,是否有异常噪音或振动。
1.3 检查冷却剂管道是否有泄漏。
1.4 检查电气控制系统是否正常工作,没有短路或开路等问题。
1.5 检查工作环境是否整洁干净,有无可燃物品等。
1.6 检查设备是否接地良好,防止触电事故的发生。
1.7 完成安全检查后,方可启动冷水机组。
2. 安全维护流程2.1 定期检查冷水机组的冷却剂,确保其在规定的范围内。
2.2 清洗冷却剂管道,防止管道堵塞和杂质积聚。
2.3 检查冷水机组的压缩机和风扇是否正常运转。
2.4 检查冷水机组的过滤器,清洗或更换过滤器。
2.5 定期检查冷水机组的电气系统,确保其正常工作。
2.6 定期检查冷水机组的阀门和管道,确保其密封好并无泄漏。
2.7 定期检查冷水机组的水泵,确保其正常运行。
2.8 定期清洗冷水机组的换热器,防止热传导效率下降。
2.9 定期检查冷水机组的控制系统,确保其准确可靠。
2.10 定期进行设备的全面维护,清洗整个冷水机组,保持设备的良好状态。
3. 安全操作要点3.1 操作人员必须经过专业培训,并持有相应证书。
3.2 操作人员必须穿戴好相应的个人防护设备,如安全帽、工作服、防护眼镜等。
3.3 操作人员必须熟悉冷水机组的操作规程和安全操作要点,严格按照操作规程操作设备。
3.4 禁止擅自更改冷水机组的设置参数,避免因参数设置错误导致设备损坏或事故发生。
3.5 禁止将冷水机组用于其它用途,并避免超过其额定负荷工作,以免设备过载损坏。
3.6 操作人员必须随时关注设备的运行情况,及时发现异常,并采取相应措施修复。
3.7 禁止私自进行设备的维修和检修,必须由专业的维修人员进行。
3.8 在进行设备维修和检修时,必须切断设备的电源,并进行相关的安全措施,防止触电和其他事故的发生。
3.9 在设备故障或异常情况下,必须立即停止使用设备,并及时向相关部门报告,采取相应措施处理。
日立冷水机组技术资料日立冷水机组技术资料1. 引言日立冷水机组作为一种重要的制冷设备,广泛应用于工业、商业和住宅等领域。
它通过吸收热量,冷却空气或流体,从而为我们创造一个舒适和适宜的环境。
本文将深入探讨日立冷水机组的技术资料,包括其工作原理、技术参数和应用领域等。
2. 工作原理日立冷水机组是基于制冷循环原理运行的。
它由压缩机、冷凝器、蒸发器和节流装置等组成。
工作过程如下:2.1 压缩机压缩机是冷水机组的核心部件,它通过运作一个循环过程,将低温低压的制冷剂吸入,增加其温度和压力,然后将高温高压的制冷剂排出。
这个过程需要消耗电能。
2.2 冷凝器冷凝器是冷水机组中负责排热的设备。
它将高温高压的制冷剂引入,并通过冷却介质(通常是空气或水)的流动,使制冷剂的温度降低,从而释放热量。
2.3 蒸发器蒸发器是冷水机组中负责吸热的设备。
它通过降低制冷剂的压力,使其变成低温低压的态势。
在这个过程中,制冷剂吸收蒸发器外界的热量,将冷却介质的温度降低。
2.4 节流装置节流装置位于蒸发器和冷凝器之间,它的作用是控制制冷剂的压力和流动速度,以保持制冷系统的正常运行。
日立冷水机组的工作原理简单明了,通过这个循环过程,热量可以从一个区域转移到另一个区域,从而实现制冷效果。
3. 技术参数了解冷水机组的技术参数和性能指标对于购买和使用者来说非常重要。
以下是一些常见的日立冷水机组技术参数:3.1 制冷量制冷量是冷水机组的制冷能力,在某个特定条件下,制冷剂在单位时间内被蒸发或凝结释放的热量。
它通常以千瓦(kW)为单位。
3.2 COPCOP(Coefficient of Performance)是衡量冷水机组能源利用效率的指标。
它定义为制冷量与耗电量之比,数值越高则说明机组的能源利用效率越高。
3.3 噪音噪音是冷水机组在运行过程中产生的声音。
机组设备的噪音水平对于一些特定应用场景(如住宅)来说是非常重要的考量因素。
3.4 轴功率冷水机组的轴功率是指在运行过程中压缩机所消耗的电能。
目录一、冰水机组操作说明 (1)1、冷水机组操作 (1)2、风机水泵操作 (1)3、冷水机组开停机顺序 (1)二、空调设备日常维护保养 (2)1、螺杆式冷水机组运行管理注意事项 (2)2、螺杆式冷水机组停机注意事项 (2)3、日常检查事项 (2)4、年度停机保养 (2)5、风机使用注意事项 (3)6、水泵日常维护 (4)7、膨胀水箱日常维护 (4)8、Y型过滤器日常维护 (4)9、过滤器日常维护保养 (4)10、风淋室日常维护保养 (5)三、洁净室注意事项 (5)四、附:.............................................................................................................................................1、风淋室使用说明书........................................................................................................ 1份1、冷却塔操作维护说明书................................................................................................ 1份1、水泵合格证及说明书.................................................................................................... 1份1、组合式空调机组合格证及说明书................................................................................ 2份一、冰水机组操作说明1、冷水机组的操作①开机前的准备工作1)确认机组和控制器的电源已接通。
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —注 意:在使用此冷水机组之前, 请仔细阅读该手册,并请 保存完好,供以后参考。
Model 型号RCU40WHZ-A(E) RCU50WHZ-A(E) RCU60WHZ-A(E) RCU80WHZ-A(E) RCU100WHZ-A(E) RCU120WHZ-A(E) RCU150WHZ-A(E) RCU180WHZ-A(E) RCU200WHZ-A(E) RCU220WHZ-A(E) RCU240WHZ-A(E)重 要 通 知z日立对产品的设计和性能将不断进行改良,规格如有更改,恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许,此说明书不得翻印。
z信号字句(危险、警告和小心)用于鉴定危险性的级别,有关各信号字句所提示的危险性解释如下:警 告可能导致严重个人受伤或死亡的直接危险。
危 险危险或不安全的操作可能导致严重个人受伤或死亡。
小 心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意:对使用或维修有帮助的资料。
z如有需要,请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计,冷水机组应在此范围内使用: 工作范围 ( ℃)最高 最低 冷却水 出水温度 37 22冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件,应妥善保存。
注:带液晶屏机组的液晶屏使用说明,请参考随机资料Z0011620《液晶屏使用说明书》。
z能效等级:上述数据依据GB 19577-2004 《水冷机组能效限定值及能源效率等级》。
目 录使用说明1.准备工作 (1)初步检查 (1)机组安装 (1)2.安装工作....................................... (6)电线连接 (6)工作范围 (9)水管接驳 (10)水质控制 (11)标准管路和接线 (12)3.运转试验 (13)准备工作 (13)运转试验 (14)试运转后的操作 (14)4.控制器设定 (15)5. 自动检查功能 (20)6.控制系统 (23)7.保养工作 (26)组件 (26)润滑 (26)沉渍 (26)冬季长时间停机 (27)春季初次启动 (27)零件更换 (27)冷媒循环 (27)压缩机的拆卸 (29)安全保护及控制器件的设定值 (30)正常操作压力 (31)8.故障寻找 (34)日立水冷式冷水机组型号:RCU40、50、60WHZ-A(E)使用说明指示灯:1.红灯指示正常运转状态。
日立冷水机组操作维护资料一、安装前的准备工作1.选择安装位置:选择安装位置时,应考虑机组的散热和排水问题。
机组最好放置在通风良好、空气流通的地方,远离热源和有害气体。
同时要考虑冷却塔和冷却水的供应和排放。
2.检查电源:机组的电源应符合国家规定的电气安全标准,电源线应有可靠的接地。
3.安装水管:机组的进水管和出水管应和机组的接口相匹配,连接处应安装安全阀和止回阀。
4.连接冷却塔:机组需要连接冷却塔以散热。
连接时应确保冷却塔的水流畅通,水压稳定。
同时,冷却塔也需要进行定期的清洗和检查。
二、机组的操作方法1.开机前的检查:在启动机组之前,要检查电源是否正常,水管是否连接牢固,并且水压是否稳定。
2.启动机组:打开机组的电源开关,等待机组启动。
启动后,可以通过观察温度显示器来监测机组的工作状态。
3.调节温度:根据需要调节机组的冷却温度。
通常情况下,温度设置在20-25摄氏度之间。
4.停机:在停机前,应先将温度调高,然后关闭机组的电源开关。
三、机组的常规维护1.清洁滤网:定期清洁滤网,以确保机组正常运行。
滤网可以阻止灰尘和杂物进入机组,影响机组的冷却效果。
2.检查水压:定期检查机组的水压是否稳定。
如果水压过低,应及时补充水源。
3.清洗冷却塔:定期清洗冷却塔,以保证水流通畅,提高散热效率。
4.定期维护:定期请专业人员对机组进行维护和保养,以确保机组的正常运行。
四、故障排除1.机组无法启动:检查电源是否正常,水管是否连接牢固,同时检查电源线是否有断裂或短路。
2.机组工作异常:检查温度显示器,确认温度是否正常。
同时检查机组是否有异常噪音或震动。
3.水压异常:检查水管是否有泄漏或堵塞,同时检查安全阀和止回阀是否正常。
