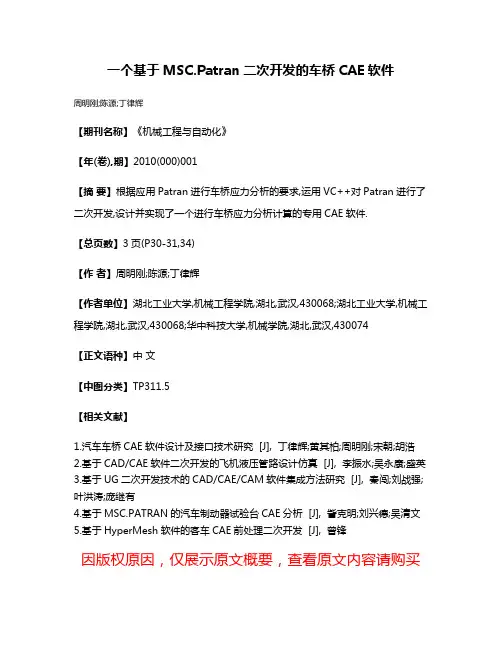

一个基于MSC.Patran二次开发的车桥CAE软件
周明刚;陈源;丁律辉
【期刊名称】《机械工程与自动化》
【年(卷),期】2010(000)001
【摘要】根据应用Patran进行车桥应力分析的要求,运用VC++对Patran进行了二次开发,设计并实现了一个进行车桥应力分析计算的专用CAE软件.
【总页数】3页(P30-31,34)
【作者】周明刚;陈源;丁律辉
【作者单位】湖北工业大学,机械工程学院,湖北,武汉,430068;湖北工业大学,机械工程学院,湖北,武汉,430068;华中科技大学,机械学院,湖北,武汉,430074
【正文语种】中文
【中图分类】TP311.5
【相关文献】
1.汽车车桥CAE软件设计及接口技术研究 [J], 丁律辉;黄其柏;周明刚;宋朝;胡浩
2.基于CAD/CAE软件二次开发的飞机液压管路设计仿真 [J], 李振水;吴永康;盛英
3.基于UG二次开发技术的CAD/CAE/CAM软件集成方法研究 [J], 秦闯;刘战强;叶洪涛;庞继有
4.基于MSC.PATRAN的汽车制动器试验台CAE分析 [J], 訾克明;刘兴德;吴清文
5.基于HyperMesh软件的客车CAE前处理二次开发 [J], 曾锋
因版权原因，仅展示原文概要，查看原文内容请购买。
文章编号:167127953(2002)03220203收稿日期:2002203228作者简介:唐友宏(19802),男,硕士在读用MSC.Patran 的PC L 二次开发用户界面唐友宏 陈宾康(武汉理工大学交通学院,武汉430063)摘 要:在对MSC.Patran 进行二次开发时,通常要自己编写自定义的图形界面,以实现开发者所需的一些特殊功能,结合某些用户界面,说明利用PC L 语言进行二次开发用户界面的过程和应注意的问题。
关键词:MSC.Patran ;PC L 语言;用户界面;二次开发中图分类号:U662.9 文献标识码:AAbstract :When y ou use MSC.Patran to ,y ou usually need to com pile self -defined graphical inter faces ,in order to achieve s ome special function needed by developer.This paper shows the process of using PC L language to develop user in 2ter face and the problems needed to be attention by using the exam ple of s ome user inter face.K ey w ords :MSC.Patran ;Patran C ommand Language ;User inter face ;Redevelopment1 引言MSC.Patran 是世界公认最佳的集几何访问、有限元建模、分析求解及数据可视化于一体的新一代框架式软件系统,通过其全新的“并行工程概念”和无与伦比的工程应用模块,将世界所有著名的C AD/C AE/C AM/C AT (测试)软件系统及用户自编程序自然地融为一体。
文章编号 167127953(2005)02204217收稿日期 2004212208作者简介 何祖平(1975-),男,硕士,助理工程师基于MSC.Patran 二次开发的结构参数化建模及其集成开发环境何祖平 王德禹上海交通大学船舶海洋与建筑工程学院 上海 200030摘 要 应用PC L 语言结合会话文件对MSC.Patran 平台进行二次开发,通过梁结构建模与分析的参数化,提高了工作效率,同时也促进了建模和计算精度的改善;通过在M icros oft Visual C ++ 6.0的编辑器中加载外部工具的方法,将PC L 开发环境与VC 编辑器集成,充分利用VC 编辑器的强大功能,使PC L 程序的开发更为方便快捷。
关键词 船舶结构 参数化建模 MSC.Patran PC L 语言 会话文件 二次开发 集成开发环境中图分类号 U661.42 文献标识码 AParameterized m odeling based on MSC.Patran andits integrated development environmentHE Zu 2ping WANG De 2yuSchool of Naval Architecture ,Ocean and Civil Eng. Shanghai Jiaotong University Shanghai 200030Abstract The PC L language combined with the session file of MSC.Patran is applied for the parameterized m odeling and analysis for structures ,which can im prove the efficiency with the m odeling and analysis precision enhanced.The tech 2nique can be further popularized for analysis of ship and other structures.This paper als o introduces a method to integrate PC L development environment into VC editor by loading the exterior tools.The power ful ability of VC editor is able to make the PC L development m ore convenient and efficientK ey w ords ship structure parameterized m odeling MSC.Patran PC L language session file second 2time de 2velopment integrated development environment 随着造船技术与航运市场的发展,船舶建造向大型化和经济化方向发展,越来越多的船舶超越了现行有关规范的规定,需要利用有限元直接计算的手段来评估船舶的安全性。

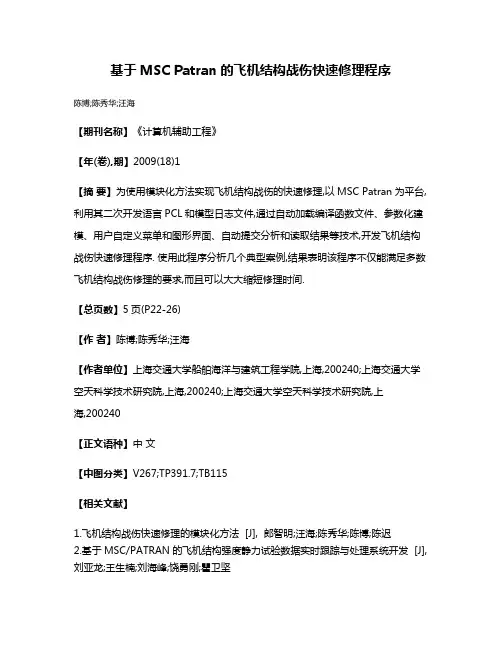

基于MSC Patran的飞机结构战伤快速修理程序
陈博;陈秀华;汪海
【期刊名称】《计算机辅助工程》
【年(卷),期】2009(18)1
【摘要】为使用模块化方法实现飞机结构战伤的快速修理,以MSC Patran为平台,利用其二次开发语言PCL和模型日志文件,通过自动加载编译函数文件、参数化建模、用户自定义菜单和图形界面、自动提交分析和读取结果等技术,开发飞机结构战伤快速修理程序. 使用此程序分析几个典型案例,结果表明该程序不仅能满足多数飞机结构战伤修理的要求,而且可以大大缩短修理时间.
【总页数】5页(P22-26)
【作者】陈博;陈秀华;汪海
【作者单位】上海交通大学船舶海洋与建筑工程学院,上海,200240;上海交通大学空天科学技术研究院,上海,200240;上海交通大学空天科学技术研究院,上
海,200240
【正文语种】中文
【中图分类】V267;TP391.7;TB115
【相关文献】
1.飞机结构战伤快速修理的模块化方法 [J], 郎智明;汪海;陈秀华;陈博;陈迟
2.基于MSC/PATRAN的飞机结构强度静力试验数据实时跟踪与处理系统开发 [J], 刘亚龙;王生楠;刘海峰;饶勇刚;瞿卫坚
3.基于Patran和MSC Nastran的现代飞机舱门主结构校核方法 [J], 张伟;陶金库
4.基于MSC.Patran的飞机典型耳片结构强度校核系统设计 [J], 汤超
5.基于MSC.Patran的飞机壁板结构强度校核系统 [J], 汤超;乔玉炜
因版权原因，仅展示原文概要，查看原文内容请购买。

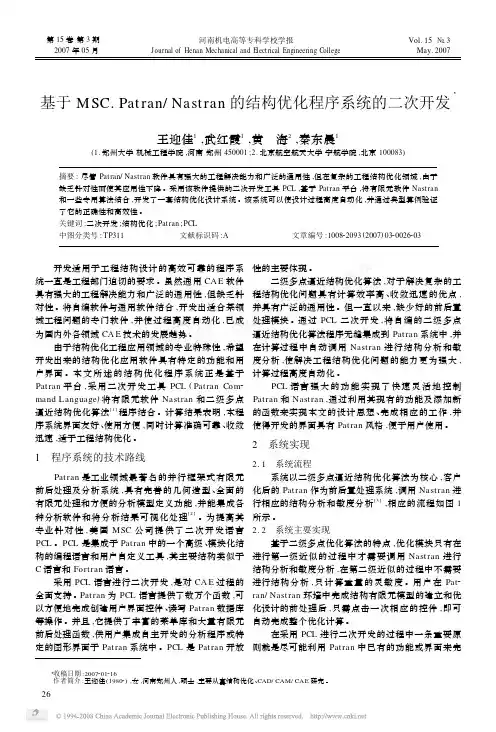

基于MSC.Pat ran/Nast ran的结构优化程序系统的二次开发3王迎佳1,武红霞1,黄 海2,秦东晨1(1.郑州大学机械工程学院,河南郑州450001;2.北京航空航天大学宇航学院,北京100083)摘要:尽管Patran/Nastran软件具有强大的工程解决能力和广泛的通用性,但在复杂的工程结构优化领域,由于缺乏针对性而使其应用性下降。
采用该软件提供的二次开发工具PCL,基于Patran平台,将有限元软件Nastran 和一些专用算法结合,开发了一套结构优化设计系统。
该系统可以使设计过程高度自动化,并通过典型算例验证了它的正确性和高效性。
关键词:二次开发;结构优化;Patran;PCL中图分类号:TP311 文献标识码:A 文章编号:100822093(2007)0320026203 开发适用于工程结构设计的高效可靠的程序系统一直是工程部门迫切的要求。
虽然通用CA E软件具有强大的工程解决能力和广泛的通用性,但缺乏针对性。
将自编软件与通用软件结合,开发出适合某领域工程问题的专门软件,并使过程高度自动化,已成为国内外各领域CA E技术的发展趋势。
由于结构优化工程应用领域的专业特殊性,希望开发出来的结构优化应用软件具有特定的功能和用户界面。
本文所述的结构优化程序系统正是基于Pat ran平台,采用二次开发工具PCL(Pat ran Com2 mand Language)将有限元软件Nast ran和二级多点逼近结构优化算法[1]程序结合。
计算结果表明,本程序系统界面友好、使用方便,同时计算准确可靠、收敛迅速,适于工程结构优化。
1 程序系统的技术路线Pat ran是工业领域最著名的并行框架式有限元前后处理及分析系统,具有完善的几何造型、全面的有限元处理和方便的分析模型定义功能,并能集成各种分析软件和将分析结果可视化处理[2]。

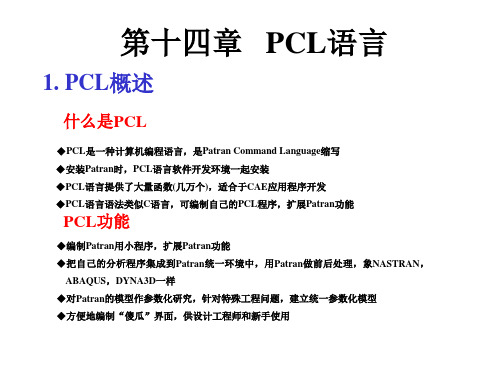

为提高其专业针对性,美国MSC公司提供了二次开发语言PCL。
PCL是集成于Pat ran中的一个高级、模块化结构的编程语言和用户自定义工具,其主要结构类似于C语言和Fortran语言。
基于MSC.PATRANNASTRAN的结构优化程序系统
基于MSC.PATRAN/NASTRAN的结构优化程序系统
自行开发结构优化软件存在着人机界面和结构分析功能不足等弱点.在有限元软件MSC.PATRAN/NASTRAN平台上,用PATRAN的二次开发工具PCL建立了结构优化系统,此系统由NASTRAN作结构分析和敏度分析,采用自主开发的基于二级多点逼近算法的程序模块进行寻优计算,并且特别增加针对空间飞行器结构优化的特殊功能和相应前后置界面,使PATRAN/NASTRAN具有的结构优化功能得以扩展.典型算例和实际工程的应用结果表明,本程序系统计算准确快捷,使用方便,适用于航天器的结构优化.
作者：陈珅艳袁家军黄海CHEN Shen-yan YUAN Jia-jun HUANG Hai 作者单位：陈珅艳,黄海,CHEN Shen-yan,HUANG Hai(北京航空航天大学宇航学院,北京,100083)
袁家军,YUAN Jia-jun(北京航空航天大学宇航学院,北京,100083;中国空间技术研究院,北京,100086)
刊名：宇航学报ISTIC PKU 英文刊名：JOURNAL OF ASTRONAUTICS 年，卷(期)： 2005 26(4) 分类号： V414.19 关键词：结构优化 PATRAN/NASTRAN PCL 航天器。

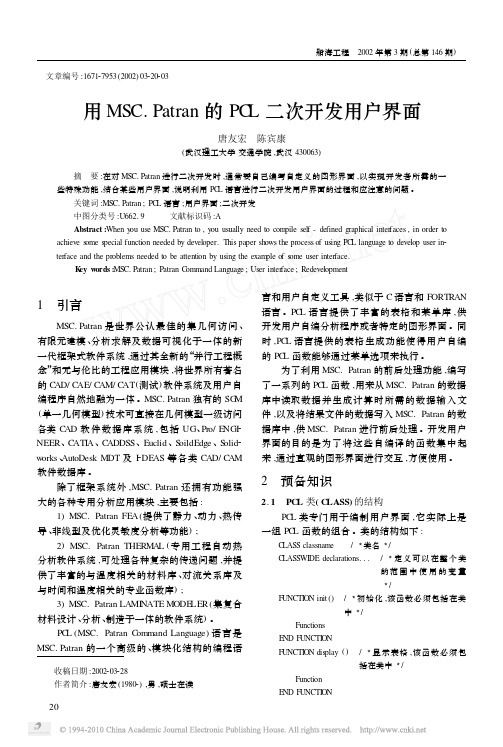

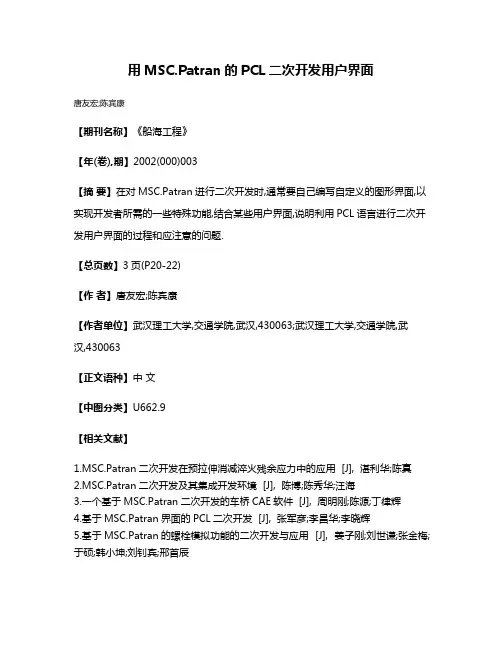

用MSC.Patran的PCL二次开发用户界面
唐友宏;陈宾康
【期刊名称】《船海工程》
【年(卷),期】2002(000)003
【摘要】在对MSC.Patran进行二次开发时,通常要自己编写自定义的图形界面,以实现开发者所需的一些特殊功能,结合某些用户界面,说明利用PCL语言进行二次开发用户界面的过程和应注意的问题.
【总页数】3页(P20-22)
【作者】唐友宏;陈宾康
【作者单位】武汉理工大学,交通学院,武汉,430063;武汉理工大学,交通学院,武汉,430063
【正文语种】中文
【中图分类】U662.9
【相关文献】
1.MSC.Patran二次开发在预拉伸消减淬火残余应力中的应用 [J], 湛利华;陈真
2.MSC.Patran二次开发及其集成开发环境 [J], 陈博;陈秀华;汪海
3.一个基于MSC.Patran二次开发的车桥CAE软件 [J], 周明刚;陈源;丁律辉
4.基于MSC.Patran界面的PCL二次开发 [J], 张军彦;李昌华;李晓辉
5.基于MSC.Patran的螺栓模拟功能的二次开发与应用 [J], 姜子刚;刘世谦;张金梅;于硕;韩小坤;刘钊宾;邢首辰
因版权原因，仅展示原文概要，查看原文内容请购买。

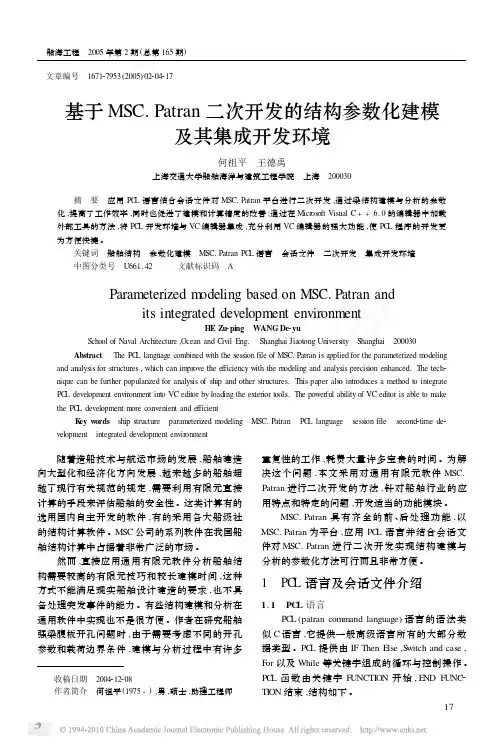

文章编号 167127953(2005)02204217收稿日期 2004212208作者简介 何祖平(1975-),男,硕士,助理工程师基于MSC.Patran 二次开发的结构参数化建模及其集成开发环境何祖平 王德禹上海交通大学船舶海洋与建筑工程学院 上海 200030摘 要 应用PC L 语言结合会话文件对MSC.Patran 平台进行二次开发,通过梁结构建模与分析的参数化,提高了工作效率,同时也促进了建模和计算精度的改善;通过在M icros oft Visual C ++ 6.0的编辑器中加载外部工具的方法,将PC L 开发环境与VC 编辑器集成,充分利用VC 编辑器的强大功能,使PC L 程序的开发更为方便快捷。
