UG有限元分析什么是有限元分析有限元分析（FEA）是一种计算机辅助工程（CAE）方法，用于解决复杂工程问题。
它通过将结构或物体离散化为有限数量的子区域（有限元），并在每个子区域内确定适当的物理模型，从而近似求解连续结构中的应力、位移和其他物理特性。
有限元分析广泛应用于工程设计、结构分析、强度校核等领域。
UG(Unigraphics)是一款由西门子公司开发的集成化CAD/CAM/CAE软件。
它具有强大的建模和模拟功能，提供了一套完整的有限元分析工具，用于分析产品设计在各种载荷下的行为和性能。
UG有限元分析模块以其高度精确的计算结果和先进的求解算法而受到广泛的认可和应用。
UG有限元分析的优势1. 稳定性和准确性UG有限元分析采用了现代化的数值计算方法和稳定的数学模型，确保结果的准确性和可靠性。
它能够捕捉复杂结构的精细细节，并提供准确的应力和位移预测，帮助工程师做出准确的决策和优化设计。
2. 模拟功能的丰富性UG提供了丰富的分析类型和功能选项，使工程师能够模拟各种不同条件下的结构行为。
它支持静态分析、动态分析、热分析、疲劳分析等多种分析类型，以及多种材料模型和加载条件的设置，可满足不同工程需求的模拟分析。
3. 建模和后处理的高效性UG具有强大的建模工具和用户友好的界面，使建模过程变得高效和便捷。
用户可以通过简单的操作创建复杂的几何模型，并将其转化为有限元模型。
后处理工具提供了丰富的结果显示和分析功能，可对分析结果进行可视化处理，便于工程师对结果的理解和评估。
4. 与其他模块的集成性作为一款集成化的软件，UG有限元分析模块与UG其他模块（如CAD和CAM）的紧密集成，提供了全面的产品设计和工程分析解决方案。
它可以自动获取CAD模型的几何和材料信息，并将分析结果应用于后续的产品开发和制造过程中。
UG有限元分析的应用UG有限元分析在各个行业和领域都有广泛的应用，以下是一些典型的应用场景：1. 结构分析UG可以帮助工程师进行结构强度和刚度分析，对结构的载荷和约束条件进行预测和评估。
UG有限元分析教程有限元分析（Finite Element Analysis，简称FEA）是一种工程设计和数值计算的方法，通过将复杂结构分割为许多简单的有限元单元，然后通过建立有限元模型，进行数值计算，最终得到结构的力学响应。
本文将向大家介绍UG有限元分析教程。
UG是一种集成的CAD/CAM/CAE软件，具有功能强大且广泛应用的特点。
UG有限元分析是UG软件中的一个功能模块，它可用于进行各种结构的有限元分析，例如静态分析、动态分析、热传导分析等。
2.有限元网格划分：将结构几何模型划分为许多有限元单元，每个单元由节点和单元单元构成。
UG提供了自动网格划分工具，用户可以选择合适的网格密度和单元类型。
3.材料属性定义：为结构的各个部分定义材料属性，包括杨氏模量、泊松比、密度等。
用户可以根据实际情况选择合适的材料模型。
4.边界条件和加载：为结构的边界和加载部分定义边界条件和加载，包括支撑约束、力、压力等。
用户可以根据实际情况选择合适的加载方式。
5.求解：通过对有限元模型进行离散化和求解，得到结构的力学响应。
UG提供了高效的求解器和迭代算法，可以快速求解大规模的有限元模型。
6.结果后处理：对求解结果进行后处理，包括位移、应力、应变等的分析和可视化。
UG提供了丰富的后处理工具，用户可以生成各种工程报表和图形。
UG有限元分析教程提供了详细的步骤和示例，帮助用户快速学习和掌握UG有限元分析的基本方法和技巧。
课程内容包括UG软件的基本操作、几何建模、有限元网格划分、材料属性定义、边界条件和加载的设定、求解器和后处理工具的使用等。
学习UG有限元分析需要一定的工程基础和计算机技巧，但是通过系统的学习和实践，任何人都可以掌握这一方法，并在工程设计和研究中应用它。
总之，UG有限元分析教程提供了全面的学习资料和实例，帮助用户了解和掌握UG有限元分析的基本理论和应用方法，为工程设计和研究提供了有力的工具和支持。

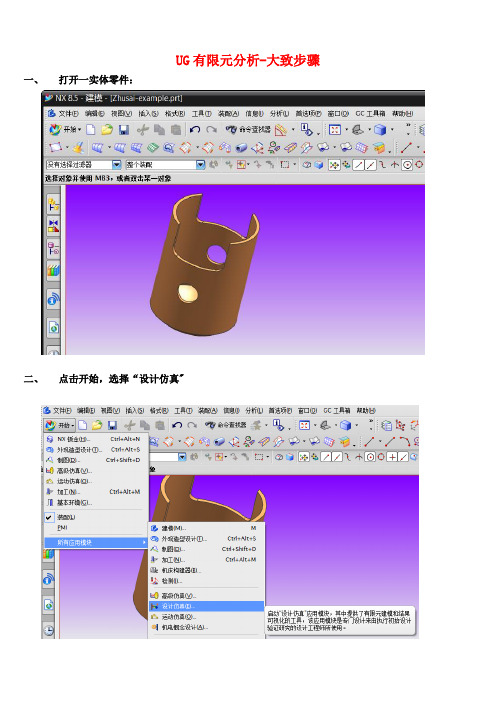

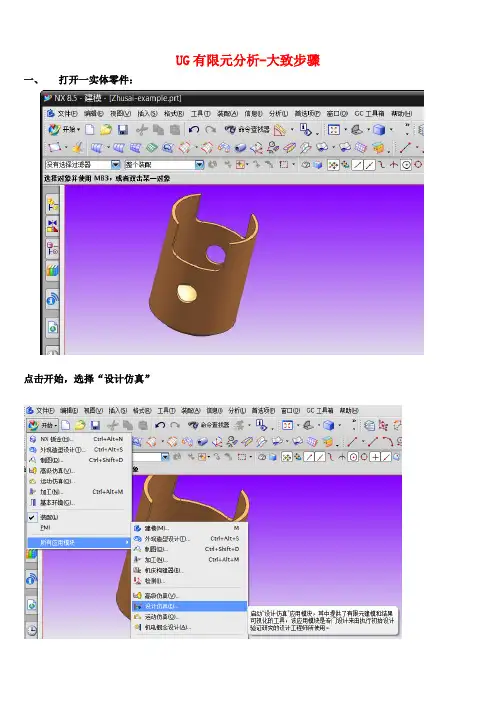

UG有限元分析-大致步骤一、打开一实体零件：
二、点击开始，选择“设计仿真"
三、点设计仿真后会自动跳出“新建FEM和仿真”窗口，点击“确定”
四、确定新建FEM和仿真后，会自动跳出“新建解决方案"窗口，点击“确定”
五、指派材料，点击零件,选择所需要指派的材料，点击“确定”，本例为steel
六、生成网格，以3D四面网格为例：选择网格-输入网格参数,单元大小
七、固定约束，选择所需要约束的面,本例的两个孔为固定约束
八、作用载荷，选择作用力的面，输入压力的大小，本例按单位面积的承压
九、求解，选择求解命令，点击确定
十、求解运算,系统会自动运算，显示作业已完成时，可以关闭监视器窗口
十一、导入求解结果,选择文件所在的路径,结果文件为。
op2, 点击确定十二、查看有限元分析结果:
十三、编辑注释,可以显示相关参数：
十四、动画播放，点击动画播放按键,可以设置动态播放速度的快慢。
ug nx cae基础与实例应用UG NX CAE是一种基于有限元分析的计算机辅助工程软件，它可以帮助工程师进行结构、热传导、流体力学等方面的分析和仿真。
本文将介绍UG NX CAE的基础知识以及一些实例应用。
UG NX CAE是UG NX软件的一个模块，它可以与CAD模块无缝集成，实现从设计到分析的全流程。
UG NX CAE提供了多种强大的分析工具和功能，可以帮助工程师快速准确地进行各种工程分析。
UG NX CAE具有丰富的前后处理功能，可以对CAD模型进行网格划分，生成适合分析的有限元网格。
同时，UG NX CAE还提供了多种边界条件和加载方式，可以对结构进行各种静力、动力和热分析。
在分析过程中，UG NX CAE可以实时显示模型的应力、应变等工程参数，帮助工程师了解结构的受力情况。
UG NX CAE还提供了丰富的材料数据库，可以为工程师提供各种常用材料的材料性能数据。
在分析过程中，工程师可以根据实际情况选择合适的材料模型，并进行材料特性的输入。
UG NX CAE还支持自定义材料模型，可以根据具体需求进行材料特性的定义。
UG NX CAE的应用范围非常广泛，可以用于汽车、航空航天、机械等领域的工程分析。
以汽车行业为例，UG NX CAE可以帮助工程师对车身、底盘等部件进行强度、刚度、耐久性等方面的分析。
同时，UG NX CAE还可以进行碰撞仿真，评估车辆在碰撞事故中的安全性能。
在航空航天领域，UG NX CAE可以帮助工程师对飞机的结构进行强度和刚度分析，评估飞机在飞行过程中的安全性能。
同时，UG NX CAE还可以进行气动分析，优化飞机的气动外形，提高飞行性能。
在机械领域，UG NX CAE可以帮助工程师对机械零部件进行强度、刚度、疲劳等方面的分析。
通过优化设计，可以提高机械零部件的工作性能和使用寿命。
除了上述应用领域，UG NX CAE还可以用于流体力学分析、热传导分析、声学分析等方面。
UG有限元分析引言有限元分析（FEM）是一种数值模拟技术，广泛应用于解决工程和科学领域中的各种物理问题。
它将复杂的实际结构划分为多个简单的有限元网格，通过离散化求解问题的微分方程，得到近似的数值解。
UG（Unigraphics）是一款功能强大的计算机辅助设计（CAD）软件，也提供了有限元分析的功能。
本文将介绍UG中的有限元分析功能，并提供一些使用方法和技巧。
1. UG有限元分析的基本概念在进行UG有限元分析前，首先需要了解一些基本概念。
1.1 有限元模型有限元模型是指将实际结构划分为有限元网格的过程。
在UG中，可以通过手动绘制或导入CAD模型来创建有限元模型。
有限元模型包括节点（Node）、单元（Element）和边界条件（Boundary Condition）等信息。
1.2 质量矩阵和刚度矩阵质量矩阵和刚度矩阵是求解有限元问题中的关键矩阵。
质量矩阵描述了结构的惯性特性，刚度矩阵描述了结构的刚性特性。
在UG中，可以通过自动生成来计算质量矩阵和刚度矩阵。
1.3 边界条件和加载条件边界条件和加载条件是指在有限元分析中给定的约束和外部加载。
边界条件包括固支和自由度约束等，加载条件包括力、压力、温度等。
在UG中，可以通过图形界面进行设定。
2. UG有限元分析的基本步骤UG有限元分析的基本步骤包括建模、网格划分、边界条件、加载条件的设定，求解和后处理等。
2.1 建模在建模阶段，可以使用UG提供的建模工具创建或导入CAD模型。
同时，还需考虑模型的尺寸、材料和加载方式等参数。
2.2 网格划分将建模好的几何模型划分为有限元网格是进行有限元分析的重要步骤。
在UG中，可以通过自动划分或手动划分网格来得到适合分析需要的网格。
2.3 边界条件和加载条件设定在有限元分析中，边界条件和加载条件的设定非常关键。
在UG中，可以通过图形界面来给定边界条件和加载条件，如固定边界、施加力、施加热流等。
2.4 求解设置好边界条件和加载条件后，可以开始求解有限元方程。
UG-NX有限元仿真高级仿真热体和流体分析技术概述UG-NX（Unigraphics-NX）是一款由西门子PLM软件开发的计算机辅助设计（CAD）、计算机辅助制造（CAM）和计算机辅助工程（CAE）软件。
UG-NX提供了一系列高级仿真工具，其中包括热体和流体分析技术。
本文档将介绍UG-NX中的高级仿真热体和流体分析技术及其应用。
1. UG-NX高级仿真热体分析技术UG-NX提供了强大的热体分析功能，能够对热传导、热辐射和热对流等问题进行模拟和分析。
以下是UG-NX高级仿真热体分析技术的一些主要特点：1.1 热传导分析UG-NX可以模拟和分析材料之间的热传导过程。
用户可以定义材料的热导率，以及模型的初始温度和边界条件。
通过求解热传导方程，UG-NX可以计算出模型在不同时间和位置的温度分布，并可视化显示结果。
1.2 热辐射分析UG-NX还提供了热辐射分析功能，用户可以定义模型表面的辐射率和环境温度，并模拟物体通过辐射释放热量的过程。
UG-NX可以计算出模型在不同条件下的表面温度分布，并可生成热辐射通量图，帮助用户深入了解热辐射对模型的影响。
1.3 热对流分析UG-NX还支持热对流分析，用户可以定义模型与周围流体之间的热传递系数，并模拟固体物体通过对流传热的过程。
UG-NX可以计算出模型在不同空气速度和温度差条件下的温度分布，并可生成热传递系数分布图，帮助用户评估对流对模型的影响。
2. UG-NX高级仿真流体分析技术UG-NX还提供了强大的流体分析功能，能够对流体的流动和压力进行模拟和分析。
以下是UG-NX高级仿真流体分析技术的一些主要特点：2.1 流动分析UG-NX可以模拟和分析流体在不同几何体和边界条件下的流动行为。
用户可以定义流体的初始条件和边界条件，并采用Navier-Stokes方程求解器对流动进行数值求解。
UG-NX可以计算出流体的速度场、压力场和流线图，帮助用户了解流体在模型内的流动情况。
