题目：路由器（），才能正常运行距离矢量路由协议。

选项A：发送整个路由表给所有的路由器选项B：在数据库中维护整个网络拓扑选项C：周期性发送更新信息选项D：依靠邻居发送的更新来更新路由表答案：依靠邻居发送的更新来更新路由表题目：有8个局域网，每个局域网都包含5～26个主机，则子网掩码是（）才合适。

选项A：255.255.255.224选项B：255.255.255.0选项C：0.0.0.240选项D：255.255.255.252答案：255.255.255.224题目：路由器刚刚完成启动自检阶段，准备查找加载IOS镜像，此时会做的操作是（）。

选项A：在Flash中加载镜像文件选项B：检查配置寄存器选项C：试图从TFTP服务器启动选项D：检查NVRAM中的配置文件答案：检查配置寄存器题目：动态路由协议启用后，回答参数将决定该路由协议是否优先使用。

答案：管理距离题目：网络管理员准备使用10.10.0.0网络地址来配置113对点对点连接，那么子网掩码应该是回答。

答案：255.255.255.252题目：OSPF协议的管理距离是回答。

答案：110题目：以下那一条语句是标准ACL？选项A：access-list 101 deny tcp any host 192.168.1.1选项B：access-list 50 deny 192.168.1.1 0.0.0.255选项C：access-list 110 deny ip any any选项D：access-list 2500 deny tcp any host 192.168.1.1 eq 22答案：access-list 50 deny 192.168.1.1 0.0.0.255题目：在路由器上进行ACL故障排查的时候，什么命令能用来确定ACL是否影响了哪些接口？选项A：show ip interface选项B：show ip access-list选项C：show access-list选项D：list ip interface答案：show ip interface题目：以下什么命令能加密所有明文口令？选项A：Router(config)#service password-encryption选项B：Router#service password-encryption选项C：Router#password-encryption选项D：Router(config)#password-encryption答案：Router(config)#service password-encryption题目：以下哪一条aaa统计命令能用来记录用户在路由器上的终端会话的起始和终结的时间？选项A：aaa accounting network start-stop tacacs+选项B：aaa accounting connection start-stop tacacs+选项C：aaa accounting system start-stop tacacs+选项D：aaa accounting exec start-stop tacacs+答案：aaa accounting exec start-stop tacacs+题目：回答命令将阻止使用Telnet，只允许使用SSH远程登陆路由器。

路由器的初始化配置以及远程接入的配置方法在CONFIG T模式一下,定义一下,BOOT SYSTEM吧!应该就可以解决了!网友4show v修改寄存器值从flash引导config-reg 0x2102配置引导文件位置boot system flash:imge_name或者从disk0:/disk1:/slot0:/slot1路由器初学者完全教程本文以Cisco2620为例，讲述了路由器的初始化配置以及远程接入的配置方法，探讨了如何使用内部网络的DHCP服务功能为远程拨入的用户分配地址信息以及路由器常见故障的排除技巧。

（本文假定Cisco2620路由器为提供远程接入访问，已经配置了同步串行模块和异步串行16AM模块。

）Cisco2620路由器的基本配置1. 初始安装第一次安装时系统会自动进入Dialog Setup，依屏幕提示，分别回答路由器名称、加密超级登录密码、超级登录密码、远程登录密码、动态路由协议以及各个接口的配置后，保存配置。

在出现路由器名称后，打入enable命令，键入超级登录密码，出现路由器名称（这里假设路由器名称为Cisco2620），待出现Cisco2620#提示符后，表示已经进入特权模式，此时就可以进行路由器的配置了。

2. 配置路由器键入config terminal，出现提示符Cisco2620(config)#，进入配置模式。

(1) 设置密码Cisco2620(config)#enable secret 123123：设置特权模式密码为123123Cisco2620(config)#line console 0: 进入Console口配置模式Cisco2620(config-line)#password 123123：设置Console口密码为123123Cisco2620(config-line)#login：使console口配置生效Cisco2620(config-line)#line vty 0 5：切换至远程登录口Cisco2620(config-line)#password 123123：设置远程登录密码为123123Cisco2620(config-line)#login：使配置生效(2) 设置快速以太网口Cisco2620(config)#interface fastFastethernet 0/0：进入端口配置模式Cisco2620(config-if)#ip address 192.168.1.6 255.255.255.0：设置IP地址及掩码Cisco2620(config-if)#no shutdown: 开启端口Cisco2620(config-if)#exit：从端口配置模式中退出(3) 设置同步串口Cisco2620(config)#interface serial 0/0：进入同步串口设置Cisco2620(config-if)#ip unnumbered fastFastethernet 0/0：同步串口使用与快速以太网口相同的IP地址Cisco2620(config-if)#encapsulation ppp: 把数据链路层协议设为PPP(4) 设置16口Modem拨号模块，使用内部DHCP服务为拨入用户分配地址Cisco2620(config)#interface Group-Async1Cisco2620(config-if)# ip unnumbered FastEthernet0/0Cisco2620(config-if)# encapsulation pppCisco2620(config-if)# ip tcp header-compression passive：启用被动IP包头压缩Cisco2620(config-if)# async mode dedicated:只在异步模式下工作Cisco2620(config-if)# peer default ip address dhcp：将IP地址请求转发至DHCP服务器Cisco2620(config-if)# ppp authentication chap：将认证设为CHAPCisco2620(config-if)# group-range 33 48：拨号组包括16个口Cisco的16AM模块提供了高密度的模拟电路接入方式，不在办公大楼的员工可以用Modem 拨号联入局域网、登录服务器，实现远程办公。

华为系路由器基本配置2016年华为系路由器基本配置一、路由器开机初始序列当路由器进行初始化时，路由器进行以下操作：1)自ROM执行上电自检，检测CPU,内存、接口电路的基本操作。

2)自ROM进行引导，将操作系统装下载到主存。

3)引导操作系统由配置寄存器的引导预确定由FLASH 或网络下载，则配置文件的boot system 命令确定其确切位置。

4)操作系统下载到低地址内存，下载后由操作系统确定路由器的工作硬件和软件部分并在屏幕上显示其结果。

5)NVRAM中存储的配置文件装载到主内存并通过执行，配置启动路由进程，提供接口地址、设置介质特性。

如果NVRAM中设有有效的配置文件，则进入Setup 会话模式。

6)然后进入系统配置会话，显示配置信息，如每个接口的配置信息。

二、Setup会话当NVRAM里没有有效的配置文件时，路由器会自动进入Setup 会话模式。

以后也可在命令行敲入Setup进行配置。

Setup 命令是一个交互方式的命令，每一个提问都有一个缺省配置，如果用缺省配置则敲回车即可。

如果系统已经配置过，则显示目前的配置值。

如果是第一次配置，则显示出厂设置。

当屏幕显示"------ More ------",键入空格键继续;从Setup 中退出，只要键入Ctrl-C即可。

1、Setup主要参数：配置它的一般参数，包括：主机名：hostname特权口令：enable password虚终端口令：virtual terminal passwordSNMP网管：SNMP Network ManagementIP ：IPIGRP路由协议：IGRP RoutingRIP路由协议：RIP RoutingDECnet : DECnet . 等其中 Console 的secret、 password的设置：enable secretenable passwordVirtual Terminor 的password的设置：Line vtyPasswordHost name的设置：Hostname2、Setup接口参数：设置接口参数，如以太网口、TokenRing口、同步口、异步口等。

路由器的配置方法作为连接广域网WAN的端口设备，路由器已得到广泛的应用，其主要功能是连接多个独立的网络或子网，实现互联网间的最佳寻径及数据报传送。

本文以Cisc o 2511路由器为例，介绍路由器的四种配置方法。

1用Cisco路由器主控口OSOLE接VT100及兼容终端进行配置这是一种较为简便的配置方法，把终端与路由器可靠连接后，打开终端与路由器的电源，路由器的启动过程就会在终端上显示出来，当出现符号“〉”时就可以在终端上对路由器进行配置了。

如果终端上未显示路由器启动过程，可能是终端通讯端口参数配置不对，需重新配置。

2通过Win 3.X或Win 95的终端仿真程序进行配置启动Win 3.X后，用鼠标双击“附件”，再双击“终端仿真程序”，单击“ 设置”，在下拉菜单中的“终端仿真”选DEC VT—100[ANSI]，“通讯”中选择参数：波特率：9600；数据位：8；停止位：1；奇偶校验：无；流量控制：Xon/Xoff；连接口：COM1或COM2（根据实际连接而定）。

以上参数配置好后，单击“文件”，在下拉菜单中单击“保存”，给配置文件起名并选择路径，单击“确定”。

下次使用时只需打开配置文件，按回车就可以进入到路由器的配置。

Win 95的配置方法与Win 3.X类似。

3在TCP/IP网上通过终端仿真Telnet进行配置在UNIX、OS/2、Win 95等操作系统上都有Telnet终端仿真程序，通过网络上的主机运行telnet 145.1.1.5（路由器的IP地址），输入正确的口令就可以登录到网络上的路由器进行配置了。

如出现了“password requir ed,but none set”，则表明路由器的vty 04中未定义口令，需加入口令。

4用TFTP Server下载的配置文件进行配置UNIX、OS/2操作系统提供了TFTP服务器的功能，以OS/2为例，在OS/2的DOS窗口下运行ftfpd显示：IBM TCP/IP OS/2版本一TFTP Server版本19：50：56 ON dEC 7 1995 已准备好通过前三种方法的某种方式登录到路由器，当出现“>”后，就可以进行配置了，下面是一个配置实例。

cisco路由器出厂设置cisco路由器如何回到出厂设置?店铺整理了相关资料，给大家介绍思科路由器如何限速及其方法。

有需要学习的同学可参考参考。

cisco路由器出厂设置利用超级终端恢复路由器密码关闭路由器电源在十秒后重新打开路由器电源在路由器重启的前十秒内按CTRL+PAISE键入命令confreg 0x2142 ’confreg 是对路由器的寄存器进行修改的命令’0X2142 0X2102是寄存器的值其中的4表示在路由器启动之后跳过配置文件键入命令 reset 重新启动路由器encopy start run 将启动配置文件恢复到运行配置文件中config tena sec C1 将口令改为C1config-register 0x2102 将路由器的配置寄存器的值恢复成原值copy runn start 将运行配置文件存盘reloadCisco路由器的还原出厂设置命令router>enrouter#erase startup-configrouter#reload进不了管理模式了，恢复口令：1、给路由器加电，按Ctrl+Break进入rommon模式。

2、键入confreg 0x2142修改配置寄存器，告诉路由器忽略当前配置。

3、键入reset重起路由器。

4、对是否进入设备(setup)模式回答n。

5、按Enter键进入用户模式，再使用命令enable进入特权模式。

6、用命令copy startup-config running-config把配置文件复制到活动内存中。

7、用命令config terminal进入配置模式。

8、用命令config-register 0x2102复位配置寄存器。

9、修改口令，保存配置。

flash，Rom，RAM，nvram的区别（思科设备）路由器的启动过程简单来说分为三个部分1.硬件检查2.运⾏IOS3.导⼊配置⽂件。

要了解路由器的启动过程⾸先要来了解⼀下路由器的主要存储硬件和它们的作⽤。

ROM是⼀个⽤于维护路由器的硬件它存储着POST程序bootstrap程序以及Mini IOS。

Flash它是⽤来存储路由器完整IOS镜像的硬件。

IOS就相当于思科路由器的没有IOS或者IOS镜像损坏的路由器是⽆法⼯作的。

NVRAM是⽤于存放路由器的启动配置⽂件Startup-config的硬件。

路由器启动前最后⼀次保存的配置都储存在这⾥。

RAM存储路由器启动时由启动配置⽂件拷贝⽽来的运⾏配置⽂件Running-config解压后的IOS以及学习到的路由表Routing-table和包队列。

接下来详细了解⼀下思科路由器的启动过程⼀、路由器加电后⾸先运⾏ROM中的POST程序Power On Self Test对路由器的硬件进⾏检测俗称加电⾃检。

⼆、检测通过后紧接着执⾏ROM中的引导程序bootstrap并根据寄存器值register来决定启动⽅式。

寄存器值的格式为0x21YZ Y列的状态0x210Z从nvram加载配置⽂件0x214Z不从nvram加载配置⽂件Z列的状态0x21Y0从rommon启动提⽰符为路由器启动时按CtrlBreak0x21Y1从mini ios启动提⽰符为Routerboot0x21Y，从flash启动提⽰符为Router我们经常使⽤的两个寄存器值0x2102正常0x2142不读取保存的配置。

三、如果正常启动则按引导程序到Flash中查找IOS镜像。

如果找到IOS镜像则读取后正常启动。

如果没有找到IOS镜像则进⼊即Mini IOS启动。

下可使⽤TFTP上的IOS或使⽤TFTP/X-modem为路由器重新灌⼀个IOS。

如果Mini IOS也启动失败则进⼊rom monitor模式。

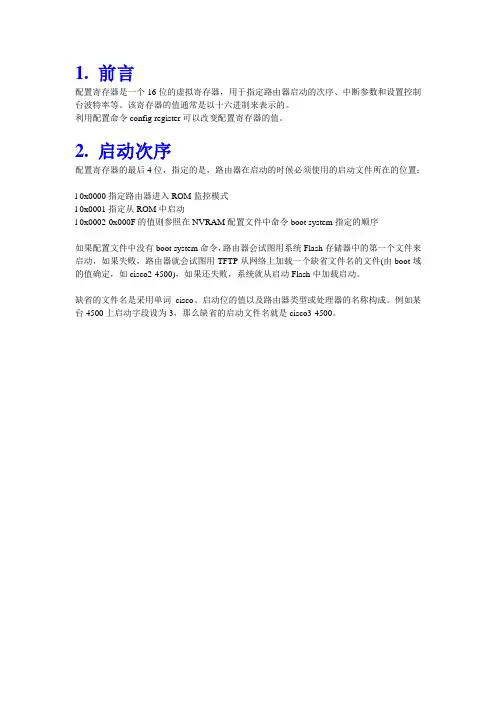

1. 前言配置寄存器是一个16位的虚拟寄存器，用于指定路由器启动的次序、中断参数和设置控制台波特率等。

该寄存器的值通常是以十六进制来表示的。

利用配置命令config register可以改变配置寄存器的值。

2. 启动次序配置寄存器的最后4位，指定的是，路由器在启动的时候必须使用的启动文件所在的位置：l 0x0000指定路由器进入ROM监控模式l 0x0001指定从ROM中启动l 0x0002-0x000F的值则参照在NVRAM配置文件中命令boot system指定的顺序如果配置文件中没有boot system命令，路由器会试图用系统Flash存储器中的第一个文件来启动，如果失败，路由器就会试图用TFTP从网络上加载一个缺省文件名的文件(由boot域的值确定，如cisco2-4500)，如果还失败，系统就从启动Flash中加载启动。

缺省的文件名是采用单词cisco、启动位的值以及路由器类型或处理器的名称构成。

例如某台4500上启动字段设为3，那么缺省的启动文件名就是cisco3-4500。

3. 配置寄存器3.1. 各位的含义表格1 配置寄存器各位的含义例如:通过show version命令可以看到路由器配置寄存器的值，缺省情况下为0x2102。

这四个数字每一个均有着重要的意义。

下面从低到高进行一一的介绍。

第一个2，还原成二进制为0010，这一部分为boot field，对路由器IOS的启动起着至关重要的作用，当boot field 的值为2-15中的任何一个时，路由器属于正常启动，当此值为0时，路由器启动后会进入ROMMON模式，此值为1时，路由器进入到RXBOOT模式(2500路由器的FLASH在配置寄存器的值为2102时属性为只读，如果要升级IOS必须把寄存器的值修改为2101)0，还原成二进制为0000，这四位中，起关键作用的是第三位(即整个寄存器里面的BIT 7),值为0，当路由器启动后会从NVRAM里面的配置文件调到RAM里运行，值为1，路由器启动后会忽略NVRAM的配置(这就是我们在进行PASSWORD RECOVERY时把寄存器的值改为2142的原因)1，还原成二进值为0001，我们来关注BIT8，值为0时，路由器在正常运行模式下CTRL + BREAK无效;值为1，路由器在任何运行模式下只要按下CTRL + BREAK均会立即进入ROMMON模式。

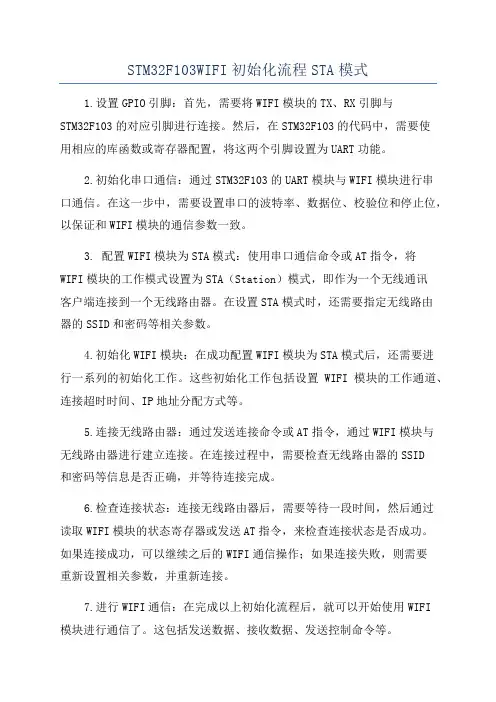

STM32F103WIFI初始化流程STA模式1.设置GPIO引脚：首先，需要将WIFI模块的TX、RX引脚与STM32F103的对应引脚进行连接。

然后，在STM32F103的代码中，需要使用相应的库函数或寄存器配置，将这两个引脚设置为UART功能。

2.初始化串口通信：通过STM32F103的UART模块与WIFI模块进行串口通信。

在这一步中，需要设置串口的波特率、数据位、校验位和停止位，以保证和WIFI模块的通信参数一致。

3. 配置WIFI模块为STA模式：使用串口通信命令或AT指令，将WIFI模块的工作模式设置为STA（Station）模式，即作为一个无线通讯客户端连接到一个无线路由器。

在设置STA模式时，还需要指定无线路由器的SSID和密码等相关参数。

4.初始化WIFI模块：在成功配置WIFI模块为STA模式后，还需要进行一系列的初始化工作。

这些初始化工作包括设置WIFI模块的工作通道、连接超时时间、IP地址分配方式等。

5.连接无线路由器：通过发送连接命令或AT指令，通过WIFI模块与无线路由器进行建立连接。

在连接过程中，需要检查无线路由器的SSID和密码等信息是否正确，并等待连接完成。

6.检查连接状态：连接无线路由器后，需要等待一段时间，然后通过读取WIFI模块的状态寄存器或发送AT指令，来检查连接状态是否成功。

如果连接成功，可以继续之后的WIFI通信操作；如果连接失败，则需要重新设置相关参数，并重新连接。

7.进行WIFI通信：在完成以上初始化流程后，就可以开始使用WIFI模块进行通信了。

这包括发送数据、接收数据、发送控制命令等。

需要注意的是，以上流程是一种典型的WIFI模块初始化流程，根据具体的WIFI模块型号和厂商要求，可能会有些许差异。

用户在进行WIFI 模块初始化时，可以参考相关的WIFI模块手册、数据手册来获取更具体的配置细节和指令集。
