现代交换技术实验报告

学生实验报告华北理工大学信息工程学院通信工程系程控交换实验实验名称：本局用户数据业务实现班级：12通信1班学号：姓名：指导老师：学生实验报告实验名称：学生姓名：班级：学号：指导老师：同组人：成绩：实验报告实验目的:加深对交换机系统功能结构的理解，熟悉掌握B独立局配置数据、字冠、用户数据的设置。

通过配置交换机数据，要求实现本局用户基本呼叫。

通过数据配置，掌握现代程控交换机的硬件结构和组成。

熟悉本局各单板的工作机制。

实验要求：配置与本局用户通话有关的数据，实现本局基本呼叫即可。

交换机独立局模块板位如下图所示：（程控交换机—B 独）学生实验报告实验方法（步骤及结果）：（一）实验操作假设的数据如下：本局信令点（按实验终端编号进行区分，每台终端设定的局数据不同）：AAAA01～AAAA24。

本局号段为5550001～5550032 , 对应物理端口号是:1~32,电话号码为5550001~5550032。

1、运行e-bridge通信实验平台客户端软件，出现服务信息设置界面，服务器地址为：129.9.0.10然后点击“确定”。

2、选中“程控：CC08-1”图标，在点击“业务操作终端”，弹出登陆窗口：学生实验报告学生实验报告3、点击“业务操作终端”－》“CC08交换机业务维护”，弹出登陆窗口，输入用户名：cc08，密码：cc08，局名选LOCAL （IP地址：127.0.0.1），点击“确定”。

学生实验报告4、在维护输出窗口会显示登陆成功的相关信息，并自动执行几条系统查询命令。

5、点击“系统”－》“执行批命令”，或按CTRL+R。

学生实验报告6、选择已调试好的命令文件脚本“本局业务综合配置”，点击“打开”。

系统会自动执行并在【维护输出】窗口显示执行结果。

学生实验报告7、在e-bridge系统中点击“开始程控实验－》申请加载数据”－》“确定”，屏幕上方会显示当前占用服务器席位的客户端，你申请席位的客户端排在第几位，剩余多长时间。

实验1 交换系统组成与结构一、交换系统总体介绍图1-1是程控交换实验系统方框图，图1-2是程控交换实验系统结构图。

图1-1 交换系统方框图程控交换系统由14个电路模块组成，各模块的组成及主要作用如下： 1.模块1～4：模块1～4分别是机甲（一）、甲（二）、乙（一）、乙（二）的用户线接口电路和PCM 编译码电路。

具体叙述如下：(1) PBL 38710用来实现二/四线变换，摘挂机检出，铃流驱动和用户话机接口等功能；图1-2 R Z 8623程控交换实验系统结构图(2) TP3067主要实现PCM编译码功能；(3) MT8870（甲方或乙方的两个话机合用一片）用来接收双音多频信号，把检测到的被叫用户，送给记发器CPU以便控制交换网络接通被叫用户话路。

2.模块5：模块5是中央处理器电路，主要由U102（AT89C51）组成，完成键盘扫描和液晶显示、工作状态指示与显示、交换命令的转接和控制接收学生的下载程序。

3.模块6：模块6是CPLD可编程模块（U101），它产生并输出下列信号：(1)500Hz连续方波（即拨号音信号）(2)忙音脉冲，即0.35秒通、0.35秒断的周期方波(3)回铃音脉冲，即1秒通、4秒断的周期方波(4)25Hz周期方波（振铃信号）(5)PCM编译码器的时钟信号电路，它提供四片TP3067所需的2048KHz及8KHz的时钟脉冲。

(6)各接口间的控制信号。

4.模块7：模块7是交换网络，它包括三大部分：(1)人工交换网络部分：主要由S201和M201组成，通过手动设置跳线完成人工交换工作。

(2)空分交换网络部分：主要由MT8816芯片构成，完成空分路由选通。

(3)数字时分程控交换网络：主要由MT8980芯片、74HC573及一些外围电路构成。

5.模块8：模块8是记发器电路：它是CPU中央处理器及控制检测电路，主要由CPU芯片U101 （AT89C51）、CPLD 可编程器件EPM7128、锁存器74HC573等组成，它们在系统软件的作用下，完成对话机状态的监视、信号音及铃流输出的控制、的识别、交换命令发送等功能。

现代交换实验报告现代交换实验报告引言在现代社会中，交流和交换是人类生活中不可或缺的一部分。

无论是在个人生活中还是在商业活动中，交换都是促进社会发展和个人成长的重要手段。

本文将通过对现代交换实验的观察和分析，探讨交换的方式、影响和未来发展。

一、交换方式的多样性1.1 实物交换实物交换是最原始的交换方式之一。

在古代，人们通过物品的直接交换来满足自己的需求，例如用粮食交换衣物、用工具交换食物等。

实物交换的优点是直接满足需求，但也存在不便携带、价值不易衡量等问题。

1.2 货币交换随着社会的发展，人们逐渐意识到实物交换的局限性，于是出现了货币交换。

货币交换以货币作为媒介，通过买卖来实现价值的转换。

货币交换的优点是方便携带、价值易衡量，但也存在通货膨胀、货币贬值等问题。

1.3 社交媒体交换随着互联网的普及，社交媒体交换成为一种新兴的交换方式。

人们通过社交媒体平台分享自己的知识、经验和资源，与他人进行交流和互动。

社交媒体交换的优点是信息传播快速、交流范围广泛，但也存在信息泛滥、隐私泄露等问题。

二、交换的影响2.1 经济发展交换作为经济活动的核心，对经济发展起到重要推动作用。

通过交换，人们可以获取所需的物品和服务，促进资源的合理配置和流动。

同时，交换也激发了创新和竞争，推动市场的繁荣和经济的增长。

2.2 社会关系交换不仅仅是物质层面的交流，也是人际关系的重要组成部分。

通过交换，人们建立起互惠互利的关系，增进彼此之间的信任和合作。

良好的交换关系有助于社会的稳定和和谐发展。

2.3 文化传承交换不仅仅是经济和社会活动，也是文化传承的一种方式。

通过交换，不同文化之间的交流和融合得以实现，促进了文化的多样性和发展。

交换使得人们能够了解和尊重其他文化，推动文明的进步和交流的深化。

三、交换的未来发展3.1 科技创新随着科技的不断进步，交换方式也在不断演变和创新。

例如，虚拟货币的出现使得交换更加便捷和安全；区块链技术的应用使得交换更加透明和可追溯。

北京科技大学《现代交换技术》实验报告学院：计算机与通信工程学院班级：通信1401学号：*********名：**同组成员：孙浩实验成绩：________________________2017年 6 月 4 日实验十七程控交换原理综合实验一、实验目的1.熟悉程控数字交换原理。

2.加深对交换过程的理解。

3.了解用户管理和话费管理。

4.了解程控交换软件控制。

二、实验设备电话四部，RC－CK－III型实验箱一台，PC机，串口线，20M示波器一台。

三、实验内容运用实验箱模拟实际程控交换过程，应用PC机进行用户管理，话费管理。

四、实验原理图 1 程控交换系统框图图 2 主板实物结构图主板的组成结构图如图一二所示，共有12个组成模块，分别介绍如下：a)用户接口模块(1~4)用户接口模块共有4个，分别是用户一、用户二、用户三、用户四，完成BORSHT 功能；b)PCM编译码模块(1~4)PCM编译码模块共有4个，分别是用户一、用户二、用户三、用户四，完成语音信号的PCM编译码功能。

c)外线接口模块外线接口模块完成与本系统与电信线路的接口，其中包含的功能有：振铃检测，混合，PCM编译码，摘机控制等。

d)液晶显示模块本液晶模块为240X128点大屏幕显示屏，用来显示当前系统状态以及所有人机接口的状态显示，如菜单，系统帮助，参数状态设置等。

e)键盘键盘为6键薄膜按键，完成人机接口的各种操作，如菜单选择，参数设置等。

f)数字中继接口数字中继接口为两台实验箱之间的连接口，传输E1信号，介质为双绞线。

g)状态指示模块状态指示模块共有6个发光二极管分别指示：中继发送：D204，灯亮表示发送数据到中继口状态。

中继接收：D203，灯亮表示接收到中继数据。

+5V 电源指示灯+5V 电源指示灯-24V馈电电压指示灯铃流指示灯五、实验步骤1．将四个话机接到实验箱上，用串口线将实验箱和PC串口COM1连接起来，确认无误后打开电源。

2．观察液晶显示是否正常，分别拿起四个电话确认有拨号音。

现代交换技术实验报告专业班级电子信息1401学生姓名指导教师陈科文、方佳奕完成日期2017年4月9日通信工程系信息科学与工程学院《现代交换技术实验》实验报告一实验室名称：现代通信网络实验室实验日期：2017年 4月 9 日一、实验过程原始记录(数据、图表等)1．Hicom390程控交换系统的外设配置情况设备名称主要作用备注运行维护终端电脑配置和维护交换机系统话务台终端转接电话普通模拟电话机通话作用交换机与外设连接的拓扑结构图（并注明交换机各接口类型）：2．Hicom390机柜内各功能板块的位置及其具体功能功能板块名称机框位置具体功能备注充电整流机柜(CABD) 第一台机柜给所有机柜提供所需求的电压电流控制机柜(CABC) 第二台机柜宏观控制交换机工作，处理数据外围机柜(CABP) 之后的若干台处理信号，通信处理保证服务运行可选配服务器机柜(CABS)配线架机柜线和线连通或设备之间的连通程控数字交换机主要由（交换网络）、（外围接口）和（控制系统）三大部分构成，其基本结构图如下：(1)外围接口：模拟、数字用户接口，模拟、数字中继接口，专用接口，网络互通单元等各种接口电路(2)交换网络：核心模块用户级（话务集中器），分组级（主交换网络）(3)控制系统：多处理机软硬件系统，I/O驱动电路/模块控制单元，信令设备等3.在一次正常的局内通话过程中，程控数字交换系统各部分硬件的动作过程:(1)首先由实验者摘机，此时可以观察到接在用户线两端的发光二极管变亮，表示该话机已从挂机状态转为摘机状态，然后实验者可以听到拨号音。

(2)用户开始拨号，此时拨号音停止，用户所拨的号码在数码管上显示出来，同时系统将向主叫用户送回铃音。

(3)被叫摘机，被叫的振铃声和主叫的回铃音都将停止，同时这两路电话可以开始进行正常通话(4)当某一方挂机后，通话完毕，此时系统将拆除这两路的连接，并向未挂机的一方送出忙音。

(5)当另一方也挂机后，忙音将停止，系统完成一次完整的电话交换过程。

基础实验一时间表调度实验1.实验容：实验目的：实验原理与设计：实验主要数据结构：实验效果检验一.实验目的：驱动交换网络实验用来考查学生对时间表调度原理的掌握情况。

二.实验原理与设计：在程控数字交换的体系结构中，周期级程序（例如摘挂机检测程序、脉冲识别程序、位间隔识别程序）是由时间表调度实现的。

所谓时间表调度，是指每经过交换系统的最短有效时间（这通常是指各周期性程序周期的最大公约数），都会检查调度表的调度要求，如果某个程序在这时需要执行，则调度程序开始执行它。

在我们设计的时间表调度实验中，这个调度表的调度是静态的。

所谓静态，是指我们的调度表是在系统初始化的时候就建立起来的，在系统运行的情况下不再改动。

实验要求的就是这个调度表的初始化。

这个调度表如下：我们这个交换系统提供了三个周期性调度程度（摘挂机检测程序、脉冲识别程序和位间隔识别程序），它们的调用周期分别为200ms、10ms和100ms，所以我们系统的最小调度时间为10ms。

如图所示，每隔10ms,我们就会检查这个表的一行，如果该行上某一列为1，我们就执列所对应的任务，如果为0，就什么都不做。

每当执行到这个表的最后一行，调度任务会返回第一行循环执行。

而你所要做的就是按照你的理解来填写这个调度表。

三.实验主要数据结构：函数功能：完成调度表的初始化；函数原型：initSchTable(int ScheduleTable[SchTabLen][SchTabWdh])；其中SchTalLen和SchTabWdh为在bconstant.h中的宏定义：#define SchTabLen 20 //代表这个调度表为20行（相邻行之间的时间间隔为10ms);#define SchTabWdh 3 //代表三个周期性调度任务——0：摘挂机检测任务；1：脉冲检测任务；2：位间隔检测任务；四.实验效果检验：当调度表初始化正确时，能够进行正常的通话；如果初始化不正确，可能会造成周期性程序的不正常调用，例如位间隔调度的延迟会造成识别位间隔的延误甚至丢失。

综合实验报告( 2010 -- 2011年度第二学期)名称：现代交换技术综合实验题目：现代交换技术实验院系：电信系班级：通信0803班学号： 9学生：雷玉芬指导教师：鲍慧、项洪印、丽娟、智雄设计周数： 2周成绩：日期：2011 年 6月MGCP IAD 接入实验一、实验的目的与要求了解MGCP IAD接入SoftX3000的数据的配置，并实现各用户之间的呼叫。

二、正文1.实验原理IAD是基于IP的VoIP（Voice over IP）/ FoIP（Fax over IP）的媒体接入网关。

可提供基于IP网络的高效、高质话音服务，为企业、小区、公司等提供小容量VoIP/FoIP解决方案。

IAD属于媒体接入层，是一种小容量的综合接入网关，提供语音和数据的综合接入能力。

在网络位置中更靠近最终用户，无专门的机房。

提供丰富的上行和下行接口，满足用户的不同需求，下图是IAD典型的组网图：MGCP（Media Gateway Control Protocol）协议是一个分布式IP网关系统的部协议，用于控制来自外部呼叫控制单元的IP语音（VoIP）网关。

从本质上说MGCP是一个主/从协议，网关需要执行媒体网关控制器发出的命令。

IAD采用MGCP协议与SoftX3000对接典型组网如图所示：MGCP IAD对接实验程序流程与配置解释实验配置流程图如下：硬件配置是对设备进行相关信令、话音、控制信息、业务数据等之前必须要做的工作，这好比我们要组装一台电脑，要把CPU、网卡、显示器等等一系列硬件通过一定的规则把电脑组装起来，但这样装起来的电脑是不能使用的，因为这样的电脑没有操作系统，没有加电，没有应用软件。

但是在使用电脑之前我们必须把这些硬件正确的装配起来。

硬件数据配置和本局数据配置是整个配置流程的最前端，只有完成了这两项配置工作，下面的协议配置、网关配置、业务数据配置等等才能生效。

硬件配置流程如下“数据配置是对呼叫源、段、计费方式等进行配置。

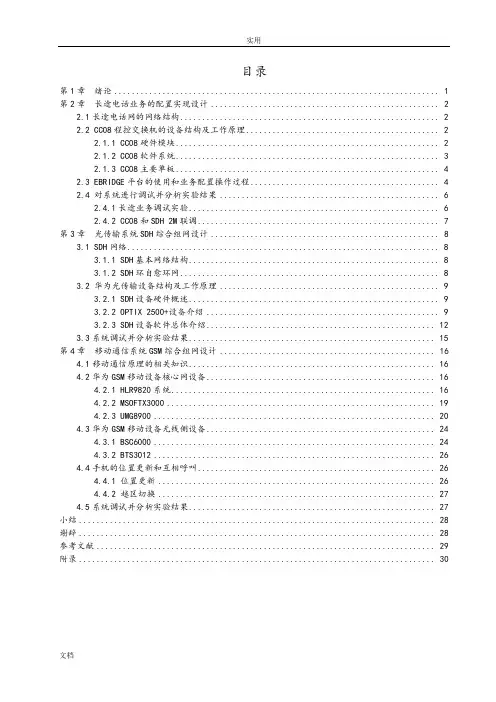

目录第1章绪论 (1)第2章长途电话业务的配置实现设计 (2)2.1长途电话网的网络结构 (2)2.2 CC08程控交换机的设备结构及工作原理 (2)2.1.1 CC08硬件模块 (2)2.1.2 CC08软件系统 (3)2.1.3 CC08主要单板 (4)2.3 EBRIDGE平台的使用和业务配置操作过程 (4)2.4 对系统进行调试并分析实验结果 (6)2.4.1长途业务调试实验 (6)2.4.2 CC08和SDH 2M联调 (7)第3章光传输系统SDH综合组网设计 (8)3.1 SDH网络 (8)3.1.1 SDH基本网络结构 (8)3.1.2 SDH环自愈环网 (8)3.2 华为光传输设备结构及工作原理 (9)3.2.1 SDH设备硬件概述 (9)3.2.2 OPTIX 2500+设备介绍 (9)3.2.3 SDH设备软件总体介绍 (12)3.3系统调试并分析实验结果 (15)第4章移动通信系统GSM综合组网设计 (16)4.1移动通信原理的相关知识 (16)4.2华为GSM移动设备核心网设备 (16)4.2.1 HLR9820系统 (16)4.2.2 MSOFTX3000 (19)4.2.3 UMG8900 (20)4.3华为GSM移动设备无线侧设备 (24)4.3.1 BSC6000 (24)4.3.2 BTS3012 (26)4.4手机的位置更新和互相呼叫 (26)4.4.1 位置更新 (26)4.4.2 越区切换 (27)4.5系统调试并分析实验结果 (27)小结 (28)谢辞 (28)参考文献 (29)附录 (30)第1章绪论本次实训主要是学习SDH传输系统、CC08程控交换系统、GSM移动通信系统，通过对这些设备的熟悉，是我们对通信专业的方向有了进一步的了解，记得老师曾经说过，通信系统，无非就是发射端、接收端、信道。

而我们这次所学的SDH传输系统就是可以说是我们的信道，它主要介绍有线传输介质—光纤。

现代交换技术实验报告现代交换技术实验报告引言：现代交换技术是信息通信领域的重要组成部分，它的发展对于提高通信效率、保障信息安全以及推动社会经济发展具有重要意义。

本篇文章将围绕现代交换技术展开论述，从交换技术的定义、发展历程、应用场景以及未来发展趋势等多个方面进行探讨。

一、交换技术的定义和分类交换技术是指在通信系统中，将来自不同用户的信息进行有效的分配和传递的技术手段。

根据交换方式的不同，交换技术可以分为电路交换、报文交换和分组交换三种类型。

电路交换是指在通信过程中，为通信双方建立一条专用的物理连接，数据沿着这条连接进行传输；报文交换则是将整个信息分割成一个个报文，在传输过程中每个报文独立传输；而分组交换则是将信息分割成固定大小的数据包，每个数据包独立传输。

二、交换技术的发展历程随着通信技术的不断发展，交换技术也经历了从传统交换机到数字交换机的演进过程。

传统交换机是基于电路交换的技术，其主要缺点是资源占用率低、扩展性差以及运维成本高等问题。

而数字交换机的出现，则通过数字化处理和存储，提高了通信效率和资源利用率，成为了现代通信网络的基础设施。

三、交换技术的应用场景交换技术广泛应用于各个领域，其中最重要的应用场景之一就是电话交换。

在电话交换中，交换技术通过建立呼叫连接，实现了电话用户之间的通话。

此外，交换技术还应用于数据交换、互联网交换、移动通信等多个领域，为各种通信服务提供了支撑。

四、交换技术的未来发展趋势随着信息技术的不断进步，交换技术也在不断发展和演进。

未来，交换技术将更加注重网络安全和智能化。

网络安全是当前亟待解决的问题，交换技术需要加强对数据传输的加密和防护，以保障用户信息的安全。

另外，随着人工智能和大数据技术的发展，交换技术也将趋向于智能化，通过数据分析和学习，实现网络资源的智能分配和优化。

结论：现代交换技术在信息通信领域扮演着重要的角色，它的发展不仅提高了通信效率，还推动了社会经济的发展。

实习报告一、实习目的通过本次现代交换技术实习，使我能够从理论回到实践，更好地实现理论和实践的结合，为以后的工作和学习奠定初步的知识。

同时，通过实习，提高我对现代交换技术的认识和理解，掌握基本操作和维护方法，培养我在实际工作中解决问题的能力。

二、实习内容1. 了解现代交换技术的基本原理和主要设备。

实习期间，我学习了现代交换技术的基本原理，包括电路交换、存储转接交换、报文交换和分组交换等。

同时，我了解了主要设备，如交换机、路由器、传输设备等的外观及结构，并学会了如何查看设备型号、参数、性能指标和运行情况。

2. 学习现代交换设备的基本操作过程和常规维护管理。

在实习过程中，我在老师的指导下，学习了华为C&C08交换机的相关操作，包括设备的启动、配置、维护和故障处理等。

同时，我还掌握了光纤传输设备OSN2000、Metrolo1000维护终端的使用方法，了解了各个设备的基本结构及构造，认识设备中的单板，并了解各个单板的作用。

3. 参观实际工程，了解现代交换技术在实际工程中的应用。

实习期间，我分组参观了实际工程，了解了现代交换技术在实际工程中的应用，如交换机房、传输设备等。

通过参观，我对现代交换技术有了更深入的了解，并认识到理论知识在实际工作中的重要性。

三、实习总结通过本次现代交换技术实习，我对现代交换技术有了更深刻的认识和理解。

在实际操作中，我掌握了基本操作和维护方法，培养了我解决问题的能力。

同时，我认识到理论知识在实际工作中的重要性，以后将继续努力学习，提高自己的专业素养。

实习期间，我深刻体会到了团队合作的力量。

在分组参观和实际操作中，我们需要互相配合、共同解决问题。

这使我更加明白了团队合作的重要性，也使我更加自信地面对未来的挑战。

总之，本次现代交换技术实习使我受益匪浅。

通过实习，我不仅提高了自己的专业技能，还培养了团队合作意识。

在今后的学习和工作中，我将继续努力，将自己所学知识运用到实际中，为通信事业的发展贡献自己的力量。

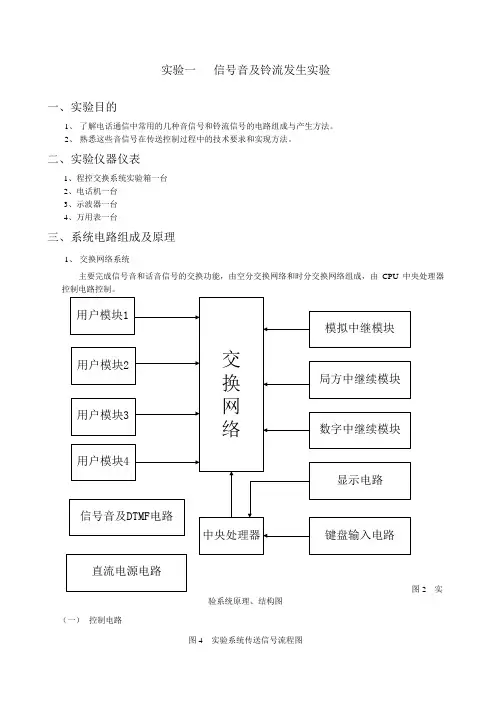

实验一 信号音及铃流发生实验一、实验目的1、 了解电话通信中常用的几种音信号和铃流信号的电路组成与产生方法。

2、 熟悉这些音信号在传送控制过程中的技术要求和实现方法。

二、实验仪器仪表1、程控交换系统实验箱一台2、电话机一台3、示波器一台4、万用表一台三、系统电路组成及原理1、 交换网络系统主要完成信号音和话音信号的交换功能，由空分交换网络和时分交换网络组成，由CPU 中央处理器控制电路控制。

用户模块2用户模块1用户模块4用户模块3交换网络模拟中继模块局方中继续模块数字中继续模块中央处理器显示电路键盘输入电路信号音及DTMF电路直流电源电路图2 实验系统原理、结构图（一） 控制电路图4 实验系统传送信号流程图图5 450Hz拨号音电路原理图表1 回铃音断续时间CCITT可接受（秒）CCITT建议（秒）续断周期0.67~2.53.0~6.03.67~8.50.67~1.53.0~5.03.67~6.5表2 忙音信号的断续周期CCITT可接受（秒）CCITT建议（秒）续0.1~0.66 0.12~0.66断0.12~0.8 0.12~0.66周期0.3~1.1 0.3~1.1比率0.17~1.5(1.0最佳)图6 25Hz铃流电路原理图四、实验内容1、用示波器测量拨号音，忙音，空号音，拥塞音，回铃音及铃流信号的各测量点电压或波形，即测量点BHYING，MYING，KHYING，YSYING，HLYING，ZLYING。

2、熟悉各种信号音五、实验步骤1、使实验箱上电且正常工作；2、用户1、用户3接上电话单机，用户1呼叫用户3，在呼叫过程中观察信号的波形。

(1) 用户1摘机后听到拨号音，拨号音的波形为连续的450Hz的正弦波信号。

(2) 用户1拨完被叫电话号码后听到回铃音时，用双踪示波器观察回铃音的波形。

可观察到回铃音波形为1秒通，4秒断的断续信号。

(3) 用户3振铃时，用双踪示波器观察ZLYING的波形，即当用户3振铃时，ZLYING为方波；不振铃时，ZLYING无波形。

竭诚为您提供优质文档/双击可除交换技术实验报告篇一：现代交换技术实验报告实验一c&c08交换机系统介绍一．实验目的通过本实验，让学生了解程控交换机单元所具备的最基本的功能。

二．实验器材程控交换机一套。

三．实验内容通过现场实物讲解，让学生了解cc08交换机的构造。

四．实验步骤cc08交换机是采用全数字三级控制方式。

无阻塞全时分交换系统。

语音信号在整个过程中在实现全数字化。

同时为满足实验方对模拟信号认识的要求，也可以根据用户需要配置模拟中继板。

实验维护终端通过局域网（LAn）方式和交换机bAm后管理服务器通信，完成对程控交换机的设置、数据修改、监视等来达到用户管理的目的。

1.实验平台数字程控交换系统总体配置如图1所示：图12.c&c08的硬件层次结构c&c08在硬件上具有模块化的层次结构,整个硬件系统可分为以下4个等级：(1)单板单板是c&c08数字程控交换系统的硬件基础，是实现交换系统功能的基本组成单元。

(2)功能机框当安装有特定母板的机框插入多种功能单板时就构成了功能机框，如sm中的主控框、用户框、中继框等。

(3)模块单个功能机框或多个功能机框的组合就构成了不同类别的模块，如交换模块sm由主控框、用户框（或中继框）等构成。

(4)交换系统不同的模块按需要组合在一起就构成了具有丰富功能和接口的交换系统。

用户框+AsL+DRV+Tss+pwx+母板单板c&c08的硬件结构示意图这种模块化的层次结构具有以下优点：（1)便于系统的安装、扩容和新设备的增加。

（2)通过更换或增加功能单板，可灵活适应不同信令系统的要求，处理多种网上协议。

（3)通过增加功能机框或功能模块，可方便地引入新功能、新技术，扩展系统的应用领域。

3.程控交换实验平台配置，外形结构如图2所示:中继框------时钟框------用户框主控框---bAm后管理服务器---图2五．实验报告要求1.画出cc08交换机硬件结构示意图答：cc08交换机硬件结构示意图如图3所示：用户框+AsL+DRV+Tss+pwx+母板单板图32.解释下列单板的名称和用途答：各单板名称和用途如下所示：A32：32路模拟用户板，提供32路电话接口；DTm：中继接口板，提供2个pcm电路接口；mpu：主控板，交换机的核心控制部件，控制整个交换机的运行；noD：主节点板，每板4个节点，用于mpu和用户/中继之间的通信；cKs：时钟板，为交换机提供3级标准时钟；sIg：信号音板，为交换机提供信号音；bneT：交换网络板，为交换机提供话音信息交换功能；LAp：多协议处理板，提供4条no7号链路；mFc：多频互控板，提供no1中继的多频计发器信号；pwc：二次电源板，为主控框、中继续框、时钟框供电；pwx：二次电源板，为用户框供电。

实验一：数字程控交换系统的组成及数据配置一、实验目的和要求通过对本实验系统的初步使用，对数字程控交换系统的基本构成和工作过程有一个总体而直观的认识。

理解数字程控交换系统的核心——交换网络的工作原理和工作过程，观察从用户摘机到链路拆除整个局内呼叫过程中数字程控交换系统硬件和软件的基本动作。

二、实验原理一个数字程控交换系统通常由交换网络、接口子系统和控制子系统三个部分组成。

其中接口子系统的作用是将来自不同终端（如电话机，计算机等）或其他交换系统的各种传输信号转换成统一的数字程控交换系统内部的工作信号，并按信号的性质分别将信令传送给控制系统，将消息传送给交换网络。

交换网络的任务是实现输入输出线上的信号的传递或接续。

控制系统则负责处理信令，按信令的要求控制交换网络完成接续，通过接口发送必要的信令，协调整个数字程控交换系统的工作以及配合协调整个电信网的运行等等。

各个模块之间的关系如图1-1所示：图1-1 数字程控交换实验系统各模块关系三、仪器设备1．数字程控交换实验系统2．PC机两台3．电话机两台四、操作方法与实验步骤实验步骤：实验者可根据以上的系统配置数据，确定要拨叫的局内分机号码。

然后根据分机号码打电话，具体步骤如下：（1）首先由实验者摘机，此时可以观察到接在用户线两端的发光二极管变亮，表示该话机已从挂机状态转为摘机状态，然后实验者可以听到拨号音，为连续的450Hz的单频声音。

（2）用户开始拨号，此时拨号音停止，用户所拨的号码在数码管上显示出来，如果所拨的号码为系统允许的合法号码，实验者将听到被叫电话发出振铃声，振铃信号为25Hz，通断比为1秒通、4秒断的低频振荡信号，同时系统将向主叫用户送回铃音，回铃音是频率为450Hz，通断比为1秒通、4秒断的单频信号音。

（3）被叫摘机，被叫的振铃声和主叫的回铃音都将停止，同时这两路电话可以开始进行正常通话。

（4）当某一方挂机后，通话完毕，此时系统将拆除这两路的连接，并向未挂机的一方送出忙音。

.. . …Z
现代交换技术实验报告
专业班级电子信息1202
学生Xxx
指导教师Dddd
完成日期2015年04月22日
电子信息工程系
信息科学与工程学院
目录
《现代交换技术实验》实验报告三 (3)
一、实验过程原始记录(数据、图表等) (3)
二、实验结果及分析 (16)
三、实验思考题解答 (17)
《现代交换技术实验》实验报告四 (18)
一、实验过程原始记录(数据、图表等) (18)
二、实验结果及分析 (27)
三、实验思考题解答 (29)
《现代交换技术实验》实验报告三
实验室名称：现代通信网络实验室实验日期：2015年04月09日
根据上述呼叫信令消息跟踪结果，画出呼叫信令流程图，并进行说明。

（说明：若实验未成功，可以借鉴其他人的消息记录，但必须自己分析并画图）呼叫信令流程图及其说明如下：
1)MG1上User1摘机，MG1发送NTFY（L/HD）命令，通知MGC
2)MGC回响应
3)MGC向MG1发送RQNT命令，送拨号音，下发拨号表并要求检测用户拨号、挂机（L/HU）、拍叉簧（L/HF）及放音结束事件（L/OC）
4)MG1回响应
5)MG1发送NTFY命令，将用户拨号送给MGC6)MGC回响应
7)MGC向MG1发送CRCX命令，为主叫创建一个连接，连接模式为recvonly8)MG1回
《现代交换技术实验》实验报告四
实验室名称：现代通信网络实验室实验日期：2015年04月15日。

课程名称：现代交换原理实验实验一：交换系统组成与结构一．实验目的：全面了解交换系统组成与结构及实验操作方法二．实验要求：1.从总体上初步熟悉两部单机用空分交换方式进行通话。

2.初步建立程控交换实验系统及交换，中继通信的概念。

三：实验仪器设备和材料清单：程控交换实验箱，双踪示波器。

四：实验方法与步骤：1.打开交流电源开关，电源输出电路加电，电源发光指示二极管亮。

2.按一下薄膜输入开关“复位”键，进行显示菜单状态。

3.熟悉菜单主要工作状态，分“人工交换”，“空分交换”，“数字时分交换”三种工作方式。

4.以“”方式为例，对“”与“”正常呼叫，熟悉信令程控交换与语音信号通信交换全过程。

5.呼叫时，甲方一路设置为48，乙方一路设置为68，甲方二路设置为49，乙方二路设置为69.五：实验报告要求：总结交换系统基本工作原理。

程控交换机实质上是采用计算机进行“存储程序控制”的交换机，它将各种控制功能与方法编成程序，存入存储器，利用对外部状态的扫描数据和存储程序来控制，管理整个交换系统的工作。

六：思考题：程控交换系统由哪些部分组成？1）数字交换网络。

2）接口。

3）信令设备。

4）控制系统。

实验二:用户接口模块实验一：实验目的：1.全面了解用户线接口电路功能（BORST）的作用及其实现方法。

2.通过对用户模块电路PBL 387 10电路的学习与实验，进一步加深对BORST功能的理解。

二：实验要求：1.了解用户模块PBL 387 10的主要性能与特点。

2.熟悉用PBL 387 10组成的用户线接口电路。

三：实验仪器设备和材料清单：程控交换实验箱，双综示波器。

四：实验方法与步骤：用示波器分别观测TP301，TP302，TP303在摘挂机时的工作电平，给出在各种状态下的工作波形。

五：实验报告要求：1.总结基本工作原理2.给出在各种工作状态下的TP301，TP302，TP303信号波形图，标注关键数据。

（见手写报告纸）六：思考题：1.用户接口模块功能应完成哪些功能？（1）馈电：向用户话机送直流电流；（2）过压保护：防止过压过流冲击和损坏电路设备；（3）振铃控制：向用户话机馈送铃流；（4）监视：监视用户线状态，检测话机摘机、挂机与拨号脉冲信号；（5）编码解码与滤波；（6）混合；（7）测试：对用户电路进行测试2.判断用户摘挂机的方法是什么？1）用户摘机时，用户状态检测输出端输出高电平，向CPU表示用户“忙”；2）用户挂机时，用户状态检测输出端输出低电平，向CPU表示用户“闲”；3）用户挂机时，用户状态检测输出端输出低电平，向CPU表示用户“闲”；3.交换机的振铃功能是如何实现的？振铃电路可由外部的振铃继电器和用户电路部的继电器驱动电路以及铃流电源向用户馈送铃流：当继电器控制端(RC 端) 输入高电平，继电器驱动输出端(RD 端) 输出高电平，继电器接通，此时铃流源通过与振铃继电器连接的15 端(RV 端) 经TIP -RING 端口向被叫用户馈送铃流。

交换技术实验报告篇一：现代交换技术实验报告实验一C&C08交换机系统介绍一．实验目的通过本实验，让学生了解程控交换机单元所具备的最基本的功能。

二．实验器材程控交换机一套。

三．实验内容通过现场实物讲解，让学生了解CC08交换机的构造。

四．实验步骤CC08交换机是采用全数字三级控制方式。

无阻塞全时分交换系统。

语音信号在整个过程中在实现全数字化。

同时为满足实验方对模拟信号认识的要求，也可以根据用户需要配置模拟中继板。

实验维护终端通过局域网（LAN）方式和交换机BAM后管理服务器通信，完成对程控交换机的设置、数据修改、监视等来达到用户管理的目的。

1.实验平台数字程控交换系统总体配置如图1所示：图1&C08的硬件层次结构C&C08在硬件上具有模块化的层次结构,整个硬件系统可分为以下4个等级：单板单板是C&C08数字程控交换系统的硬件基础，是实现交换系统功能的基本组成单元。

功能机框当安装有特定母板的机框插入多种功能单板时就构成了功能机框，如SM 中的主控框、用户框、中继框等。

模块单个功能机框或多个功能机框的组合就构成了不同类别的模块，如交换模块SM由主控框、用户框（或中继框）等构成。

交换系统不同的模块按需要组合在一起就构成了具有丰富功能和接口的交换系统。

用户框+ASL+DRV+TSS+PWX+母板单板C&C08的硬件结构示意图这种模块化的层次结构具有以下优点：（1)便于系统的安装、扩容和新设备的增加。

（2)通过更换或增加功能单板，可灵活适应不同信令系统的要求，处理多种网上协议。

（3)通过增加功能机框或功能模块，可方便地引入新功能、新技术，扩展系统的应用领域。

3.程控交换实验平台配置，外形结构如图2所示:中继框------时钟框--- ---用户框主控框---BAM后管理服务器---图2五．实验报告要求 1.画出CC08交换机硬件结构示意图答：CC08交换机硬件结构示意图如图3所示：用户框+ASL+DRV+TSS+PWX+母板单板图32.解释下列单板的名称和用途答：各单板名称和用途如下所示：A32：32路模拟用户板，提供32路电话接口；DTM：中继接口板，提供2个PCM 电路接口；MPU：主控板，交换机的核心控制部件，控制整个交换机的运行；NOD：主节点板，每板4个节点，用于MPU和用户/中继之间的通信；CKS：时钟板，为交换机提供3级标准时钟；SIG：信号音板，为交换机提供信号音；BNET：交换网络板，为交换机提供话音信息交换功能；LAP：多协议处理板，提供4条NO7号链路；MFC：多频互控板，提供NO1中继的多频计发器信号；PWC：二次电源板，为主控框、中继续框、时钟框供电；PWX：二次电源板，为用户框供电。
