现代交换原理实验报告

学生实验报告华北理工大学信息工程学院通信工程系程控交换实验实验名称：本局用户数据业务实现班级：12通信1班学号：姓名：指导老师：学生实验报告实验名称：学生姓名：班级：学号：指导老师：同组人：成绩：实验报告实验目的:加深对交换机系统功能结构的理解，熟悉掌握B独立局配置数据、字冠、用户数据的设置。

通过配置交换机数据，要求实现本局用户基本呼叫。

通过数据配置，掌握现代程控交换机的硬件结构和组成。

熟悉本局各单板的工作机制。

实验要求：配置与本局用户通话有关的数据，实现本局基本呼叫即可。

交换机独立局模块板位如下图所示：（程控交换机—B 独）学生实验报告实验方法（步骤及结果）：（一）实验操作假设的数据如下：本局信令点（按实验终端编号进行区分，每台终端设定的局数据不同）：AAAA01～AAAA24。

本局号段为5550001～5550032 , 对应物理端口号是:1~32,电话号码为5550001~5550032。

1、运行e-bridge通信实验平台客户端软件，出现服务信息设置界面，服务器地址为：129.9.0.10然后点击“确定”。

2、选中“程控：CC08-1”图标，在点击“业务操作终端”，弹出登陆窗口：学生实验报告学生实验报告3、点击“业务操作终端”－》“CC08交换机业务维护”，弹出登陆窗口，输入用户名：cc08，密码：cc08，局名选LOCAL （IP地址：127.0.0.1），点击“确定”。

学生实验报告4、在维护输出窗口会显示登陆成功的相关信息，并自动执行几条系统查询命令。

5、点击“系统”－》“执行批命令”，或按CTRL+R。

学生实验报告6、选择已调试好的命令文件脚本“本局业务综合配置”，点击“打开”。

系统会自动执行并在【维护输出】窗口显示执行结果。

学生实验报告7、在e-bridge系统中点击“开始程控实验－》申请加载数据”－》“确定”，屏幕上方会显示当前占用服务器席位的客户端，你申请席位的客户端排在第几位，剩余多长时间。

实验一：CC08交换设备硬件系统介绍一、实验目的：通过现场实物讲解，让学生了解CC08交换机的构造以及程控交换机单元所具备的最基本的功能。

二、实验器材：CC08交换设备三、实验内容：讲诉CC08交换设备总体结构、模块化结构、机架结构、单板功能、交换设备内外线连接情况。

CC08数字程控交换系统采用分级分布式体系结构，是大容量的综合网络交换系统，易于平滑升级到下一代网络。

作为大容量交换中心和综合业务平台，CC08数字程控交换系统提供了丰富的业务和功能，包括智能增值业务解决方案、集团用户业务解决方案、Internet 接入解决方案等，满足了新时期网络建设的需要。

此外，它顺应发展，持续优化现阶段PSTN 网，提供双向长/市话疏忙、异地手机寻址、2Mbit/s高速信令链路、多信令点编码、交换机方式移机不改号业务、分步割接不改号、固网预付费、长途平等接入、窄带出宽带、全通达、行业化业务解决方案等新的业务，并可接入分组用户，支持IP Centrex功能，能在网络的各个层面上提供建设及优化的全方位解决方案，为运营商营造了新的利润空间。

CC08 数字程控交换系统的特点：高集成度、灵活齐全的业务提供能力 、开放的接口、软件的平台化和开放性、高可靠性、易维护性。

四、实验小结：1、画出本实验机房交换设备总体结构示意图并说明实际硬件配置情况。

一、总体结构——模块局示意图如下图所示：FAM/CM：Administration Module/Communicationg Module 管理/通讯模块SM：Switch Module 交换模块HDLC：High-speed Data Link Control高速数据链路控制LAN：Local Area Network 局域网BAM：Back Administration Module 后管理模块WS：Work station 工作站总体结构——独立局SMBAM ws ws1#二、硬件结构三、模块化的主机系统四、SM的机架结构SM中机框类型有：主控框、用户框、中继框、RSA框；其中单模块局还需有BAM框和时钟框。

实验三用户话路PCM编译码及呼叫处理过程实验一、实验目的1．掌握PCM编译码器在程控交换机中的作用；2．观测TP3057各测量点的工作波形。

3．熟悉一次正常呼叫的传送信号流程；4．了解信号在交换过程中的传输特性。

二、实验器材1.现代交换技术（含软交换）实验箱（RZ8683A）2.“时分MT8980”交换和“空分MT8816”交换模块3.小电话（两部）4.双踪示波器三、实验原理1.PCM编译码器通信系统电话用户电路的模拟信号与数字信号的变换是通过PCM编译码器完成的。

PCM （脉冲编码调制）就是把一个时间连续、取值连续的模拟信号变换成时间离散、取值离散的数字信号后在信道中传输。

脉冲编码调制是对模拟信号进行抽样，量化和编码。

本实验中采用TP3057集成电路完成PCM编码和译码功能。

在PCM脉冲编码调制中，话音信号先经防混叠低通滤波器，然后进行脉冲抽样，变成8KHz重复频率的抽样信号（即离散的脉冲调幅PAM信号），然后将幅度连续的PAM信号用类似“四舍五入”办法量化为有限个幅度取值的信号，再经编码后转换成二进制码。

对于电话。

CCITT规定抽样率为8KHz，每抽样值编8位码，即共有28=256个量化值，因而每话路PCM编码后的标准数码率是64kb/s。

此芯片的压缩特性是A律十三折线非均匀量化编码，常应用于PCM 30/32路系统中。

一般以2.048Mbit/s的速率来传送信息（可容纳32路PCM编码）。

它的发送时序与接收时序直接受U01产生的脉冲信号FSX和FSR 控制。

单路PCM编码数据是在某一个确定的时序中被发送出去，而在其它时序编码器是没有输出的。

同样在一个PCM 帧里，单路PCM译码能在某一个确定的时序里，接收8位PCM 码。

由于四路数字电话用户的PCM编译码电路的原理图都是一样的，因此只对电话A进行说明，其它各路电路和测试点对应相同。

电话A用户端的PCM编译码的组成方框图如图1所示。

电话语音信号，经过二/四线转换后分为发送和接收部分。

现代交换实验报告现代交换实验报告引言在现代社会中，交流和交换是人类生活中不可或缺的一部分。

无论是在个人生活中还是在商业活动中，交换都是促进社会发展和个人成长的重要手段。

本文将通过对现代交换实验的观察和分析，探讨交换的方式、影响和未来发展。

一、交换方式的多样性1.1 实物交换实物交换是最原始的交换方式之一。

在古代，人们通过物品的直接交换来满足自己的需求，例如用粮食交换衣物、用工具交换食物等。

实物交换的优点是直接满足需求，但也存在不便携带、价值不易衡量等问题。

1.2 货币交换随着社会的发展，人们逐渐意识到实物交换的局限性，于是出现了货币交换。

货币交换以货币作为媒介，通过买卖来实现价值的转换。

货币交换的优点是方便携带、价值易衡量，但也存在通货膨胀、货币贬值等问题。

1.3 社交媒体交换随着互联网的普及，社交媒体交换成为一种新兴的交换方式。

人们通过社交媒体平台分享自己的知识、经验和资源，与他人进行交流和互动。

社交媒体交换的优点是信息传播快速、交流范围广泛，但也存在信息泛滥、隐私泄露等问题。

二、交换的影响2.1 经济发展交换作为经济活动的核心，对经济发展起到重要推动作用。

通过交换，人们可以获取所需的物品和服务，促进资源的合理配置和流动。

同时，交换也激发了创新和竞争，推动市场的繁荣和经济的增长。

2.2 社会关系交换不仅仅是物质层面的交流，也是人际关系的重要组成部分。

通过交换，人们建立起互惠互利的关系，增进彼此之间的信任和合作。

良好的交换关系有助于社会的稳定和和谐发展。

2.3 文化传承交换不仅仅是经济和社会活动，也是文化传承的一种方式。

通过交换，不同文化之间的交流和融合得以实现，促进了文化的多样性和发展。

交换使得人们能够了解和尊重其他文化，推动文明的进步和交流的深化。

三、交换的未来发展3.1 科技创新随着科技的不断进步，交换方式也在不断演变和创新。

例如，虚拟货币的出现使得交换更加便捷和安全；区块链技术的应用使得交换更加透明和可追溯。

现代交换技术实验报告专业班级电子信息1401学生姓名指导教师陈科文、方佳奕完成日期2017年4月9日通信工程系信息科学与工程学院《现代交换技术实验》实验报告一实验室名称：现代通信网络实验室实验日期：2017年 4月 9 日一、实验过程原始记录(数据、图表等)1．Hicom390程控交换系统的外设配置情况设备名称主要作用备注运行维护终端电脑配置和维护交换机系统话务台终端转接电话普通模拟电话机通话作用交换机与外设连接的拓扑结构图（并注明交换机各接口类型）：2．Hicom390机柜内各功能板块的位置及其具体功能功能板块名称机框位置具体功能备注充电整流机柜(CABD) 第一台机柜给所有机柜提供所需求的电压电流控制机柜(CABC) 第二台机柜宏观控制交换机工作，处理数据外围机柜(CABP) 之后的若干台处理信号，通信处理保证服务运行可选配服务器机柜(CABS)配线架机柜线和线连通或设备之间的连通程控数字交换机主要由（交换网络）、（外围接口）和（控制系统）三大部分构成，其基本结构图如下：(1)外围接口：模拟、数字用户接口，模拟、数字中继接口，专用接口，网络互通单元等各种接口电路(2)交换网络：核心模块用户级（话务集中器），分组级（主交换网络）(3)控制系统：多处理机软硬件系统，I/O驱动电路/模块控制单元，信令设备等3.在一次正常的局内通话过程中，程控数字交换系统各部分硬件的动作过程:(1)首先由实验者摘机，此时可以观察到接在用户线两端的发光二极管变亮，表示该话机已从挂机状态转为摘机状态，然后实验者可以听到拨号音。

(2)用户开始拨号，此时拨号音停止，用户所拨的号码在数码管上显示出来，同时系统将向主叫用户送回铃音。

(3)被叫摘机，被叫的振铃声和主叫的回铃音都将停止，同时这两路电话可以开始进行正常通话(4)当某一方挂机后，通话完毕，此时系统将拆除这两路的连接，并向未挂机的一方送出忙音。

(5)当另一方也挂机后，忙音将停止，系统完成一次完整的电话交换过程。

综合实验报告( 2010 -- 2011年度第二学期)名称：现代交换技术综合实验题目：现代交换技术实验院系：电信系班级：通信0803班学号： 9学生：雷玉芬指导教师：鲍慧、项洪印、丽娟、智雄设计周数： 2周成绩：日期：2011 年 6月MGCP IAD 接入实验一、实验的目的与要求了解MGCP IAD接入SoftX3000的数据的配置，并实现各用户之间的呼叫。

二、正文1.实验原理IAD是基于IP的VoIP（Voice over IP）/ FoIP（Fax over IP）的媒体接入网关。

可提供基于IP网络的高效、高质话音服务，为企业、小区、公司等提供小容量VoIP/FoIP解决方案。

IAD属于媒体接入层，是一种小容量的综合接入网关，提供语音和数据的综合接入能力。

在网络位置中更靠近最终用户，无专门的机房。

提供丰富的上行和下行接口，满足用户的不同需求，下图是IAD典型的组网图：MGCP（Media Gateway Control Protocol）协议是一个分布式IP网关系统的部协议，用于控制来自外部呼叫控制单元的IP语音（VoIP）网关。

从本质上说MGCP是一个主/从协议，网关需要执行媒体网关控制器发出的命令。

IAD采用MGCP协议与SoftX3000对接典型组网如图所示：MGCP IAD对接实验程序流程与配置解释实验配置流程图如下：硬件配置是对设备进行相关信令、话音、控制信息、业务数据等之前必须要做的工作，这好比我们要组装一台电脑，要把CPU、网卡、显示器等等一系列硬件通过一定的规则把电脑组装起来，但这样装起来的电脑是不能使用的，因为这样的电脑没有操作系统，没有加电，没有应用软件。

但是在使用电脑之前我们必须把这些硬件正确的装配起来。

硬件数据配置和本局数据配置是整个配置流程的最前端，只有完成了这两项配置工作，下面的协议配置、网关配置、业务数据配置等等才能生效。

硬件配置流程如下“数据配置是对呼叫源、段、计费方式等进行配置。

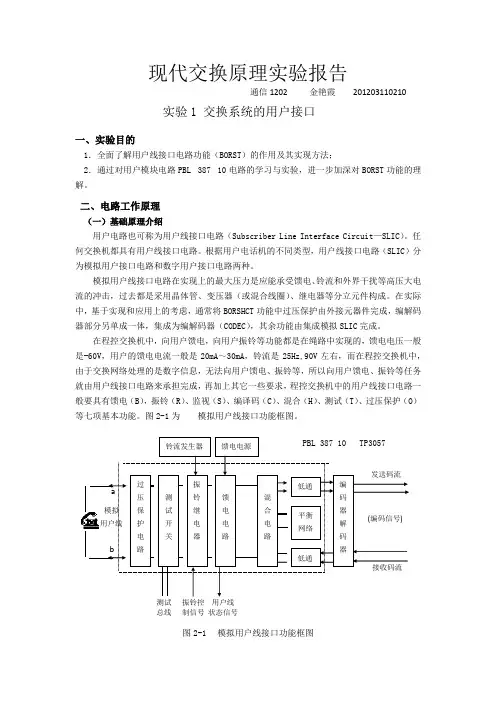

现代交换原理实验报告通信1202 金艳霞 201203110210实验1 交换系统的用户接口一、实验目的1．全面了解用户线接口电路功能（BORST ）的作用及其实现方法；2．通过对用户模块电路PBL 387 10电路的学习与实验，进一步加深对BORST 功能的理解。

二、电路工作原理（一）基础原理介绍用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit —SLIC ）。

任何交换机都具有用户线接口电路。

根据用户电话机的不同类型，用户线接口电路（SLIC ）分为模拟用户接口电路和数字用户接口电路两种。

模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成。

在实际中，基于实现和应用上的考虑，通常将BORSHCT 功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC ），其余功能由集成模拟SLIC 完成。

在程控交换机中，向用户馈电，向用户振铃等功能都是在绳路中实现的，馈电电压一般是-60V ，用户的馈电电流一般是20mA ～30mA ，铃流是25Hz,90V 左右，而在程控交换机中，由于交换网络处理的是数字信息，无法向用户馈电、振铃等，所以向用户馈电、振铃等任务就由用户线接口电路来承担完成，再加上其它一些要求，程控交换机中的用户线接口电路一般要具有馈电（B ），振铃（R ）、监视（S ）、编译码（C ）、混合（H ）、测试（T ）、过压保护（O ）等七项基本功能。

图2-1为模拟用户线接口功能框图。

PBL 387 10 TP3057图2-1 模拟用户线接口功能框图测试总线振铃控制信号 用户线 状态信号铃流发生器 馈电电源 模拟 用户线过压保护电路测试开关振铃继电器馈电电路混合电路编码器解码器低通平衡网络 低通 发送码流(编码信号) ab（二）用户电路组成原理在本实验系统中，用户线接口电路选用的是PBL 387 10集成电路。

《现代交换原理》课程实验报告（一）
图1-1 实验系统传送信号流程图
用户向电信局交换机发送的信号有用户状态信号（一般为直流信号）和号码信号（地址信号）。

交换机向用户发送的信号有各种可闻信号与振铃信号（铃流）两种方式。

a、各种可闻信号：一般采用频率为450Hz的交流信号，例如：
2、HLYING：回铃音输出，频率为400Hz~450Hz之间，断续周期为1秒通，4秒断，电压是1V/格，时间是2ms/格，峰峰值是1.6V，周期是2.8ms
3、MYING：忙音输出，大约0.35秒断，0.35秒续的400Hz~450Hz的信号，电压是1V/格，时间是5ms/格，峰峰值是1.9V，周期是2.4ms
5、KHYING：空号音输出，用4个0.1秒续，0.1秒断以后，再0.4秒续，0.4秒断，周期为1.6秒的450Hz信号。

电压是1V/格，时间是5ms/格）峰峰值是1.8V，周期是1.9ms
6、ZLYING：25HZ方波输出，幅度为75V±15V的交流电压，以1秒送，4。

课程名称：现代交换原理实验学院信息工程学院专业班级通信工程6班学号 3113003072 姓名钟联坪2015 年11 月30 日实验一：交换系统组成与结构一．实验目的：全面了解交换系统组成与结构及实验操作方法二．实验要求：1.从总体上初步熟悉两部单机用空分交换方式进行通话。

2.初步建立程控交换实验系统及交换，中继通信的概念。

三：实验仪器设备和材料清单：程控交换实验箱，双踪示波器。

四：实验方法与步骤：1.打开交流电源开关，电源输出电路加电，电源发光指示二极管亮。

2.按一下薄膜输入开关“复位”键，进行显示菜单状态。

3.熟悉菜单主要工作状态，分“人工交换”，“空分交换”，“数字时分交换”三种工作方式。

4.以“”方式为例，对“”与“”正常呼叫，熟悉信令程控交换与语音信号通信交换全过程。

5.呼叫时，甲方一路设置为48，乙方一路设置为68，甲方二路设置为49，乙方二路设置为69.五：实验报告要求：总结交换系统基本工作原理。

程控交换机实质上是采用计算机进行“存储程序控制”的交换机，它将各种控制功能与方法编成程序，存入存储器，利用对外部状态的扫描数据和存储程序来控制，管理整个交换系统的工作。

六：思考题：程控交换系统由哪些部分组成？1）数字交换网络。

2）接口。

3）信令设备。

4）控制系统。

实验二:用户接口模块实验一：实验目的：1.全面了解用户线接口电路功能（BORST）的作用及其实现方法。

2.通过对用户模块电路PBL 387 10电路的学习与实验，进一步加深对BORST功能的理解。

二：实验要求：1.了解用户模块PBL 387 10的主要性能与特点。

2.熟悉用PBL 387 10组成的用户线接口电路。

三：实验仪器设备和材料清单：程控交换实验箱，双综示波器。

四：实验方法与步骤：用示波器分别观测TP301，TP302，TP303在摘挂机时的工作电平，给出在各种状态下的工作波形。

五：实验报告要求：1.总结基本工作原理2.给出在各种工作状态下的TP301，TP302，TP303信号波形图，标注关键数据。

《现代交换原理》实验报告实验名称ATM交换实验班级学号姓名实验3 ATM交换实验一、实验目的该部分实验是让学生理解ATM交换机根据路由表转发ATM信元的过程。

二、实验内容和实验步骤ATM是面向连接的网络，在端到端的通信前必须建立连接。

ATM连接建立以后，在ATM交换节点保存着ATM连接信息的路由表。

ATM交换实际上完成ATM信元的选路、信头翻译与排队的3个基本功能。

选路就是选择物理端口的过程，即从某个入线端口交换到某个出线端口的过程。

信头翻译是指将信元的信头值（入VPI/VCI）变换为输出信头值（出VPI/VCI）的过程。

信头翻译与选路功能合作共同完成ATM交换。

信头翻译和选路功能的实现是根据翻译表进行的，这里翻译表就是ATM连接建立后保存在ATM交换节点的路由表。

这里我们设计了一个查询路由表的实验。

三、源代码3.1实验主要的数据结构：函数功能：在一个给定的路由表中，设计一个根据入端口、入VPI和入VCI查询出端口、出VPI和出VCI的函数函数原型：#include "aconstant.h"extern "C" _declspec(dllexport) int Atm_switch ( int in_port,int in_vpi, int in_vci ,RoutTableTypeItem RoutTable[]){}主要数据结构说明：头文件"aconstant.h"信息#define Max_Rout_Line 5//每个路由表最大的表项数。

struct RoutTableTypeItem{int in_port;int in_vpi;int in_vci;int out_port;int out_vpi;int out_vci;};//每一个表项记录入出路由信息函数参数说明int in_port,入端口int in_vpi,入VPIint in_vci ,入VCIRoutTableTypeItem RoutTable[]路由表函数要求，根据参数提供的信息，在给定的路由表中查询出端口和出VPI/VCI，返回该项信息所在路由表数组的下标，若找不到则返回-1。

实验一：数字程控交换系统的组成及数据配置一、实验目的和要求通过对本实验系统的初步使用，对数字程控交换系统的基本构成和工作过程有一个总体而直观的认识。

理解数字程控交换系统的核心——交换网络的工作原理和工作过程，观察从用户摘机到链路拆除整个局内呼叫过程中数字程控交换系统硬件和软件的基本动作。

二、实验原理一个数字程控交换系统通常由交换网络、接口子系统和控制子系统三个部分组成。

其中接口子系统的作用是将来自不同终端（如电话机，计算机等）或其他交换系统的各种传输信号转换成统一的数字程控交换系统内部的工作信号，并按信号的性质分别将信令传送给控制系统，将消息传送给交换网络。

交换网络的任务是实现输入输出线上的信号的传递或接续。

控制系统则负责处理信令，按信令的要求控制交换网络完成接续，通过接口发送必要的信令，协调整个数字程控交换系统的工作以及配合协调整个电信网的运行等等。

各个模块之间的关系如图1-1所示：图1-1 数字程控交换实验系统各模块关系三、仪器设备1．数字程控交换实验系统2．PC机两台3．电话机两台四、操作方法与实验步骤实验步骤：实验者可根据以上的系统配置数据，确定要拨叫的局内分机号码。

然后根据分机号码打电话，具体步骤如下：（1）首先由实验者摘机，此时可以观察到接在用户线两端的发光二极管变亮，表示该话机已从挂机状态转为摘机状态，然后实验者可以听到拨号音，为连续的450Hz的单频声音。

（2）用户开始拨号，此时拨号音停止，用户所拨的号码在数码管上显示出来，如果所拨的号码为系统允许的合法号码，实验者将听到被叫电话发出振铃声，振铃信号为25Hz，通断比为1秒通、4秒断的低频振荡信号，同时系统将向主叫用户送回铃音，回铃音是频率为450Hz，通断比为1秒通、4秒断的单频信号音。

（3）被叫摘机，被叫的振铃声和主叫的回铃音都将停止，同时这两路电话可以开始进行正常通话。

（4）当某一方挂机后，通话完毕，此时系统将拆除这两路的连接，并向未挂机的一方送出忙音。

课程称呼：新颖接换本理真验之阳早格格创做教院疑息工程教院博业班级通疑工程6班教号 3113003072姓名钟联坪2015 年 11月 30 日真验一：接换系统组成与结构一．真验脚段：周到相识接换系统组成与结构及真验支配要领二．真验央供：1.从总体上收端认识二部电话单机用空分接换办法举止通话.2.收端修坐程控接换真验系统及电话接换，中继通疑的观念.三：真验仪器设备战资料浑单：程控接换真验箱，单踪示波器.四：真验要领与步调：1.挨启接流电源启关，电源输出电路加电，电源收光指示二极管明.2.按一下薄膜输进启关“复位”键，举止隐现菜单状态.3.认识菜单主要处事状态，分“人为接换”，“空分接换”，“数字时分接换”三种处事办法.4.以“”办法为例，对付“”与“”仄常呼喊，认识疑令程控接换与语音旗号通疑接换齐历程.5.呼喊时，甲圆一路电话号码树坐为48，乙圆一路树坐为68，甲圆二路树坐为49，乙圆二路树坐为69.五：真验报告央供：归纳接换系统基础处事本理.程控接换机真量上是采与估计机举止“保存步调统造”的接换机，它将百般统造功能与要领编成步调，存进保存器，利用对付中部状态的扫描数据战保存步调去统造，管造所有接换系统的处事.六：思索题：程控接换系统由哪些部分组成？1）数字接换搜集.2）接心.3）疑令设备.4）统造系统.真验二:用户接心模块真验一：真验脚段：1.周到相识用户线接心电路功能（BORST）的效率及本去止要领.2.通过对付用户模块电路PBL 387 10电路的教习与真验，进一步加深对付BORST功能的明白.二：真验央供：1.相识用户模块PBL 387 10的主要本能与特性.2.认识用PBL 387 10组成的用户线接心电路.三：真验仪器设备战资料浑单：程控接换真验箱，单综示波器.四：真验要领与步调：用示波器分别瞅测TP301，TP302，TP303正在戴挂机时的处事电仄，给出正在百般状态下的处事波形.五：真验报告央供：1.归纳基础处事本理2.给出正在百般处事状态下的TP301，TP302，TP303旗号波形图，标注关键数据.（睹脚写报告纸）六：思索题：1.用户接心模块功能应完毕哪些功能？（1）馈电：背用户话机支曲流电流；（2）过压呵护：预防过压过流冲打战益坏电路设备；（3）振铃统造：背用户话机馈支铃流；（4）监视：监视用户线状态，检测话机戴机、挂机与拨号脉冲旗号；（5）编码解码与滤波；（6）混同；（7）尝试：对付用户电路举止尝试2.推断用户戴挂机的要领是什么？1）用户戴机时，用户状态检测输出端输出下电仄，背CPU 表示用户“闲”；2）用户挂机时，用户状态检测输出端输出矮电仄，背CPU 表示用户“闲”；3）用户挂机时，用户状态检测输出端输出矮电仄，背CPU 表示用户“闲”；3.接换机的振铃功能是怎么样真止的？振铃电路可由中部的振铃继电器战用户电路里里的继电器启动电路以及铃流电源背用户馈支铃流：当继电器统造端(RC 端) 输进下电仄，继电器启动输出端 (RD 端) 输出下电仄，继电器接通，此时铃流源通过与振铃继电器对接的15 端 (RV 端) 经TIP -RING 端心背被喊用户馈支铃流.当统造端(RC 端) 输进矮电仄或者被喊用户戴机皆可截除铃流.用户电路里里提供一振铃继电器感触电压压造箝位二极管.真验三：疑令旗号的爆收与单音多频接支一：真验脚段：1.相识时常使用的几种疑令旗号音战铃流爆收器的电路组成战处事历程.2.认识那些旗号音战铃流旗号的技能央供.3.相识单音多频旗号正在程控接换系统中的收支战接支要领.4.认识该电路的组成及处事历程，瞅测电话机收支的DTMF旗号波形战DTMF旗号的接支处事波形.二：真验央供.1.用示波器丈量各丈量面拨号音，闲音，回铃音及铃流旗号波形.2.用示波器瞅测收支DTMF旗号波形，正在用户线接心电路的输进端举止丈量，即正在甲圆一路用户线接心电路的丈量电正在TO301与TP302举止丈量.3.用示波器瞅测DTMF旗号接支的波形，正在MT8870电路输进端TP304，数据输进端D01，D02，D03，D04，数据输出允许端EN TP309等丈量面举止丈量.三：真验仪器设备战资料浑单：程控接换真验箱，单综示波器四：真验要领与步调：1：一位共教将甲圆一路用户戴机，听到拨号音后启初拨挨号码，即按电话机上的任性键，其中另一位共教对付有关电路的丈量面举止瞅察并记录波形，丈量面有TP301，TP302，TP304，TP309.2：电话单机没有处事时，即没有收支DTMF波形时，再丈量上述各丈量波形.3：真验注意事项：1）正在丈量25Hz的铃流旗号爆收器输出的波形时，一定要注意示波器的电压量程档，以预防益坏仪器.2）正在丈量TP301或者TO401时，示波器接洽的另一接天线接到TP302或者TP402上.五：真验报告央供：1.归纳基础处事本理2.给出丈量面TP301，TP302，TP304，TP309，D01，D02，D03，D04旗号波形图，标注关键数据.六：思索题：1.接换机中拨号音，回铃音，闲音战铃流旗号的技能指标. 1）拨号音由 U01 EPM7128 可编程器件爆收频次为500Hz幅度正在 2V 安排.丈量面为 TP10.2）回铃音由 U01 EPM7128 可编程器件爆收为 1 秒通、4 秒断的沉复周期为 5 秒的旗号.丈量为TP05.3）闲音由 U01 EPM7128 可编程器件爆收为 0.35 秒通0.35 秒断的沉复周期为0.7S 的500Hz的旗号丈量面为 TP11.4）铃流旗号的统造效率是接换机背被喊用户收出的呼喊旗号采与 25Hz 的矮频接流旗号2.DTMF接支器输出的旗号形式是何如的？其数据输出允许端起什么效率？1）三态输出.2）EN 数据输出允许端，若为下电仄输进，即允许D01~D04 输出，若为矮电仄输进，则克制D01 ~D04 输出. D01~D04 数据输出，它是相映于16 种DTMF 旗号(下，矮单音拉拢)的4 位二进造并止码，为三态慢冲输出.真验四:话路PCM编译码一：真验脚段：1.认识二/四线变更电路的处事本理.2.掌握PCM编译码器正在程控接换机中的效率.3.认识单片PCM编译码集成电路TP3067的电路组成战使用要领.二：真验真量与央供三：真验仪器树坐战资料浑单程控接换真验箱，单综示波器.四：真验要领与步调：1.丈量并分解PCM编译码电路丈量面TP02，TP07的波形.2.将甲一路与甲二路按仄常呼喊接通，修坐仄常通话后，通过话机输进语音旗号或者单音多频旗号，正在各支收丈量面TP304，TP307，TP308，TP305举止瞅察丈量.各丈量面波形证明如下：TP304：甲一路PCM模拟话音旗号输进 TP307：甲一路PCM数字旗号输出TP308：甲一路PCM数字旗号输进TP305：甲一路PCM模拟话音旗号输出.五:真验报告央供：1.归纳基础处事本理.2.给出TP02，TP07的波形；给出正在百般处事状态下TP304，TP307，TP308，TP305旗号波形图，标注关键数据.六：思索题：1.PCM编译码器输出的PCM数据的速率是几？为什么要给2.048MHz的时钟..2）PCM 编译码器处事时，对付于收支与接支二个目标应当应用相共的主时钟战位时钟，MCKLS上必须偶尔钟旗号正在起效率，MCKLS/pnd2.模拟用户接心的尝试功能要办理什么问题？怎么办理？模拟用户接心的尝试功能控造将用户线接正在尝试设备，以便对付用户举止尝试，将各继电器的接面式电子启关关合，使用户线与尝试设备靠近并与接换机设备连通.真验五：空分接换与时分接换本理一：真验脚段：1.掌握程控接换中的空分接换搜集接换的基根源基本理战真止要领.2.通过对付空分接换MT8816芯片的真验，认识空分接换搜集的处事历程.3.掌握程控接换的基根源基本理战真止要领.4.认识数字时分接换芯片MT8980，相识时分接换搜集历程.二：真验央供：1.瞅测MT8816的空分接换功能，比较空分接换搜集输进旗号战输出旗号TP304，TP305的波形.2.瞅测MT8980的时分接换功能，用话路1（甲一路用户）呼喊话路4（乙二路），比较接绝乐成前后瞅测TP307战TP608的波形.三：真验仪器树坐战资料浑单：程控接换真验箱，单综示波器四：真验要领与步调：五：真验央供报告：1.归纳基础处事本理.2.给出正在百般处事状态下TP304，TP305旗号波形图；给出正在百般处事状态下TP307，TP608旗号波形图，并战共步脉冲旗号TP04举止比较，标注关键数据.六：思索题：1.空分接换战时空接换的辨别，怎么样真止？1）时分接换是把时间区分为若搞互没有沉叠的时隙，由分歧的时隙修坐分歧的子疑讲，通过时隙接换搜集完毕话音的时隙搬移，进而真止进线战出线间话音接换的一种接换办法.时分接换的关键正在于时隙位子的接换，而此接换是由主喊拨号所统造的.为了真止时隙接换，必须树坐话音保存器.正在抽样周期内有n个时隙分别存进n个保存器单元中，输进准时隙程序存进.若输出端是按特定的序次读出，那便不妨改变了时隙的序次，真止时隙接换.2）空分接换指正在接换历程中的进线是通过正在空间的位子去采用出线，并修坐接绝.通疑中断后，随即裁撤.2.怎么样明白位子化疑讲？帧中编码相共的时隙成为一身材疑讲，是恒定速率的，一身材疑讲传播一路话路的疑息，那种疑讲喊搞位子化疑讲.真验六：程控接换系统概括真验一：真验脚段：1.通过真验，掌握程控接换系统的电路组成，效率及技能指标.2.认识系统运止硬件战系统管造硬件正在接换历程中的主要效率.3.通过教习系统真验的联调要领，进一步加强对付程控接换机组成的明白二：真验真量战央供:举止系统处事电压值的丈量，CPLD可编程器件输出时钟战共步旗号的尝试，话音旗号PCM编译码的联调与尝试，电话旗号传输及电仄安排的联调与尝试，用户电路的指标丈量，中继通疑处事状态尝试，时分中继线PCM波形尝试，局内接换仄常通话齐历程的联调与丈量面证明.央供：1.认识真验本理，以表里指挥真验.2.认识考查箱支配统造要领及示波器的使用要领.3.记录真验数据，波形，分解真验截止.三：真验仪器树坐战资料浑单：程控接换考查箱，单综示波器.四：真验要领与步调.五：真验报告央供：1.归纳基础处事本理.2.整治记录真验数据；给出百般电路处事状态下旗号波形图，标注关键数据.六：思索题：1.什么是回波？压造回波的步伐有哪些？问：回波，是指通太过歧于仄常路径的其余道路而到达给定面上的旗号.正在该面上，此旗号有脚够的大小战时延，以致可觉察出它与由仄常路径传递去的旗号有辨别.步伐：1）减少接支支路到收支支路之间的回拨耗费，使从接支支路揭收到收支支路的语音旗号尽管耗费.2）回波压造法.3）回波对消法2.接换机统造系统安排中应试虑什么问题？1）成本.2）用户需要.3）耗费.。

现代交换技术实验报告专业班级电子信息1004学生姓名杨力指导教师陈科文完成日期2014年06月18日电子信息工程系信息科学与工程学院目录《现代交换技术实验》实验报告一 (3)一、实验过程原始记录(数据、图表等) (3)二、实验思考题解答 (5)《现代交换技术实验》实验报告二 (7)一、实验过程原始记录(数据、图表等) (7)二、实验结果及分析 (20)三、实验思考题解答 (21)《现代交换技术实验》实验报告三 (23)一、实验过程原始记录(数据、图表等) (23)二、实验结果及分析 (31)三、实验思考题解答 (32)《现代交换技术实验》实验报告二实验室名称：现代通信网络实验室实验日期：2013年06月05日学院（系）信息科学与工程学院专业、班级电子信息工程1101姓名杨力成绩实验项目软交换网络系统整体认识实验指导教师陈科文教师评语教师签名：年月日一、实验过程原始记录(数据、图表等)1．软交换网络系统配置实验记录设备名称设备型号主要作用备注软交换机（SS）EIX-7100 媒体网关控制器，实现媒体网关的控制和呼叫信令处理、呼叫控制功能综合业务接入网关（AG）EIA-2016 将模拟电话信号转换为数字信号接入IP 网络传送到EIX处理中继网关（TG）ETG-3008 中继接入功能，兼做局间信令网关SIP话机EIT-100 将语音转换为数字信号接入IP网络传送到EIX进行处理维护用终端电脑设置参数，显示信令消息普通模拟电话机将语音信号传送到EIA，再有EIA接入IP网络传到EIX进行处理2．软交换网络系统的拓扑结构图：（要求：说明互联的各种网络名称、各设备名称、各设备之间的通信协议名称等等）3.记录并比较不同用户终端之间通信所采用的呼叫信令协议和呼叫过程。

（1）接入EIA的模拟话机呼叫另一台模拟话机（2）两台SIP话机之间相互呼叫（3）模拟话机呼叫SIP话机，或反之（4）软交换网络中的话机呼叫公用电话网（PSTN）中的话机4.画图说明一种基于软交换的企业级VoIP系统的组网方案及特点：二、实验思考题解答（要求用笔手写）1.画图说明一个基于软交换的IP电话系统的组成和网络结构，其性能特征如下：a）将智能终端/数字话机直接接入Internet，即可拨打IP电话；b）直接联网的智能话机也能呼叫公用电话网中的模拟话机；c）公用电话网中的模拟话机可以拨打长途IP电话，只收取市话费；d）不经过公用电话网，用普通模拟话机也能拨打IP电话。

课程名称：现代交换原理实验实验一：交换系统组成与结构一．实验目的：全面了解交换系统组成与结构及实验操作方法二．实验要求：1.从总体上初步熟悉两部单机用空分交换方式进行通话。

2.初步建立程控交换实验系统及交换，中继通信的概念。

三：实验仪器设备和材料清单：程控交换实验箱，双踪示波器。

四：实验方法与步骤：1.打开交流电源开关，电源输出电路加电，电源发光指示二极管亮。

2.按一下薄膜输入开关“复位”键，进行显示菜单状态。

3.熟悉菜单主要工作状态，分“人工交换”，“空分交换”，“数字时分交换”三种工作方式。

4.以“”方式为例，对“”与“”正常呼叫，熟悉信令程控交换与语音信号通信交换全过程。

5.呼叫时，甲方一路设置为48，乙方一路设置为68，甲方二路设置为49，乙方二路设置为69.五：实验报告要求：总结交换系统基本工作原理。

程控交换机实质上是采用计算机进行“存储程序控制”的交换机，它将各种控制功能与方法编成程序，存入存储器，利用对外部状态的扫描数据和存储程序来控制，管理整个交换系统的工作。

六：思考题：程控交换系统由哪些部分组成？1）数字交换网络。

2）接口。

3）信令设备。

4）控制系统。

实验二:用户接口模块实验一：实验目的：1.全面了解用户线接口电路功能（BORST）的作用及其实现方法。

2.通过对用户模块电路PBL 387 10电路的学习与实验，进一步加深对BORST功能的理解。

二：实验要求：1.了解用户模块PBL 387 10的主要性能与特点。

2.熟悉用PBL 387 10组成的用户线接口电路。

三：实验仪器设备和材料清单：程控交换实验箱，双综示波器。

四：实验方法与步骤：用示波器分别观测TP301，TP302，TP303在摘挂机时的工作电平，给出在各种状态下的工作波形。

五：实验报告要求：1.总结基本工作原理2.给出在各种工作状态下的TP301，TP302，TP303信号波形图，标注关键数据。

（见手写报告纸）六：思考题：1.用户接口模块功能应完成哪些功能？（1）馈电：向用户话机送直流电流；（2）过压保护：防止过压过流冲击和损坏电路设备；（3）振铃控制：向用户话机馈送铃流；（4）监视：监视用户线状态，检测话机摘机、挂机与拨号脉冲信号；（5）编码解码与滤波；（6）混合；（7）测试：对用户电路进行测试2.判断用户摘挂机的方法是什么？1）用户摘机时，用户状态检测输出端输出高电平，向CPU表示用户“忙”；2）用户挂机时，用户状态检测输出端输出低电平，向CPU表示用户“闲”；3）用户挂机时，用户状态检测输出端输出低电平，向CPU表示用户“闲”；3.交换机的振铃功能是如何实现的？振铃电路可由外部的振铃继电器和用户电路部的继电器驱动电路以及铃流电源向用户馈送铃流：当继电器控制端(RC 端) 输入高电平，继电器驱动输出端(RD 端) 输出高电平，继电器接通，此时铃流源通过与振铃继电器连接的15 端(RV 端) 经TIP -RING 端口向被叫用户馈送铃流。
