铜排载流量及重量对照表

电缆分类很多，BVR-16（1.5-120mmm,黄绿色，多股软铜芯接地电缆。

电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K 为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯电缆分类很多，BVR-16（1.5-120mmm,黄绿色，多股软铜芯接地电缆。

电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K 为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV与 KVV RVVP 与 KVVP区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。

KVV和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

AVVR与 RVVP区别： 东西一样，只是内部截面小于0.75平方毫米的名称为AVVR 大于等于0.75平方毫米的名称为RVVP.SYV与 SYWV 区别： SYV是视频传输线 用聚乙烯绝缘。

国标铜排载流量表

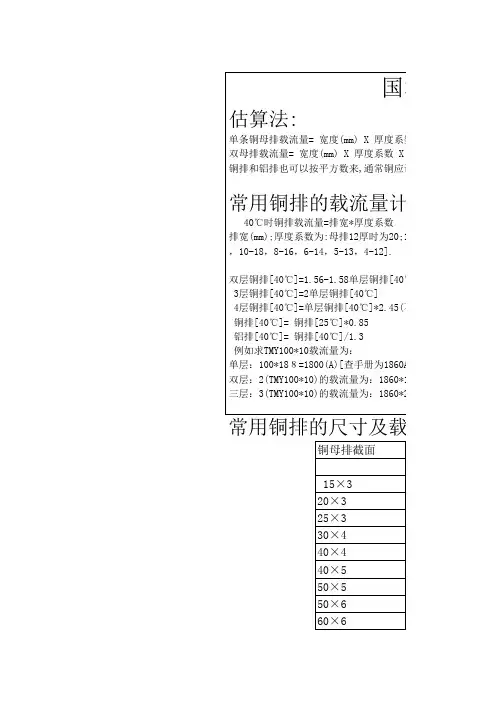

估算法:
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方
常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排
替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18８=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表一、矩形铜排
二、铜导线载流量(35℃)
三、抽屉柜抽屉导线选用标准。

铜排.铝排.复合铜铝排理论重量及载流量选用表
复合铜铝排能为你降低成本70%，该产品的载流量.电流.温升与同等面积的铜排全部相近。

它克服了铜铝不耐腐蚀的缺点和铜排造价高.比重大.不易安装等缺点。

并已通过国家鉴定，测试合格。

允许载流量（交流～直流）理论重量（kg/m）允许载流量（A）
注：表中的安全载流量，是根据周围温度35摄氏度而定的，最高温度为70度的载流量。

复合铜铝排多根载流量：双根=单根×2-20%
三根=单根×3-33%
绝缘线长期允负荷表（环境温度40摄氏度）A。

铜排载流量对比表之勘阻及广创作电力汇流排由铜材或铝材制作, 是截面为矩形或倒角(圆角)矩形的长导体.由铝质资料制作的称为铝汇流排（又称铝母线、铝排或接地铝排）, 由铜质资料制作的称为铜汇流排（又称铜母线、铜母排或接地铜排）, 在电路中起输送电流和连接电气设备的作用.铜的导电性能等优于铝, 故铜排在电气设备, 特别是在高压电气柜和高压配电柜中获得了广泛的应用.一般在配电柜中的U、V、W相母排和PE母排通常采纳铜排（电流较小时也使用铝牌, 可以降低设备本钱）；铜排在使用中一般标有相色字母标识表记标帜或涂有相色漆, U相铜排（A相）涂有“黄”色, V相铜排（B相）涂有“绿”色, W相铜排（C相）涂有“红”色, PE母线铜排（地线）涂有“黄绿相间”双色.以下为云南昌晖仪表制造有限公司整理的各种规格的铜排载流量, 供广年夜电气工程技术人员参考使用（录自德国BEA）铜牌又称为铜母线, 一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采纳铜牌.铜排主要用在一次线路上(年夜电流的相线、零线以及地线).电柜之间连接的一般称为主母排, 而主母排分到每个电柜内的开关电器上的称为分支母排.铜排也有镀锡的, 一般在电柜的连接处城市做镀锡处置和压花处置或者加导电膏.空余处有时加热缩套管呵护, 有的用绝缘漆.选择铜牌最主要的原因是铜牌载流量, 根据电流的年夜小选择合适的铜牌, 而且连接处的螺钉必需拧紧, 否则电流年夜时可能会烧熔铜牌.矩形母线载流量快速计算方法在母排加工的生产过程中, 经常会遇到如何准确的选用何种规格母排的问题.昌晖仪表技术部经过长期的工作经验, 摸索出了一套简单、易记的母排载流量的计算方法, 以供年夜家参考.一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数其中铜牌厚度系数为：◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.561.58)◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2◆ 零(N)排母线依照相排母线的一半选取, 但不得小于16mm2.例：如求母排TMY100×10载流量为：◆单层：100×18=1800(A)......................... [查手册为1860A]◆ 双层：2TMY100×10的载流量=1800×1.58=2940(A) .......................[查手册为2942A]◆ 三层：2TMY100×10的载流量=1860×2=3720(A) ......................... [查手册为3780A]一次母线应选用带圆角的铜母线, 以防止尖端放电.在选择母线时, 除考虑动热稳定因素外, 其铜排载流量应按母线长期允许工作稳定为+70℃、周围空气温度为+30℃的数据选配.。

国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）:10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

铜排.铝排.复合铜铝排理论重量及载流量选用表
复合铜铝排能为你降低成本70%，该产品的载流量.电流.温升与同等面积的铜排全部相近。

它克服了铜铝不耐腐蚀的缺点和铜排造价高.比重大.不易安装等缺点。

并已通过国家鉴定，测试合格。

允许载流量（交流～直流）理论重量（kg/m）允许载流量（A）
注：表中的安全载流量，是根据周围温度35摄氏度而定的，最高温度为70度的载流量。

复合铜铝排多根载流量：双根=单根×2-20%
三根=单根×3-33%
绝缘线长期允负荷表（环境温度40摄氏度）A。

一、常用线缆规格及载流量（BV BLV BVR）二、BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆三、VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆四、BV型铜芯聚氯乙烯绝缘电线五、BLV型铝芯聚氯乙烯绝缘电线六、BVR型铜芯聚氯乙烯绝缘软电线（电缆）七、铝芯绝缘导线载流量与截面的倍数关系八、估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

它由矩形或矩形铜条制成。

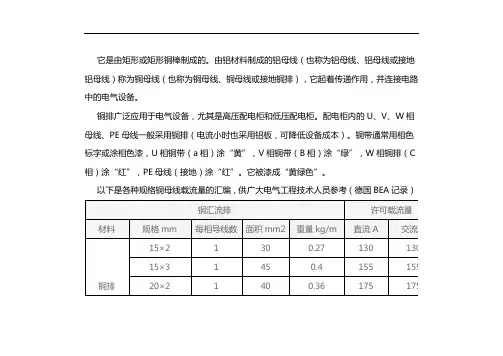

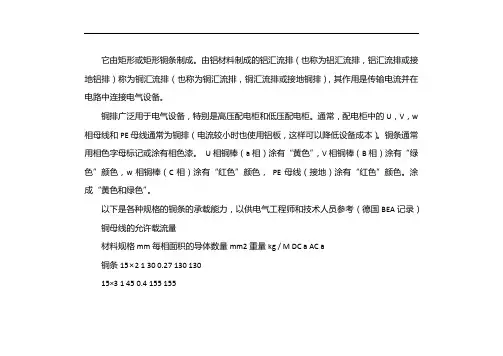

由铝材料制成的铝汇流排（也称为铝汇流排，铝汇流排或接地铝排）称为铜汇流排（也称为铜汇流排，铜汇流排或接地铜排），其作用是传输电流并在电路中连接电气设备。

铜排广泛用于电气设备，特别是高压配电柜和低压配电柜。

通常，配电柜中的U，V，w 相母线和PE母线通常为铜排（电流较小时也使用铝板，这样可以降低设备成本）。

铜条通常用相色字母标记或涂有相色漆。

U相铜棒（a相）涂有“黄色”，V相铜棒（B相）涂有“绿色”颜色，w相铜棒（C相）涂有“红色”颜色，PE母线（接地）涂有“红色”颜色。

涂成“黄色和绿色”。

以下是各种规格的铜条的承载能力，以供电气工程师和技术人员参考（德国BEA记录）铜母线的允许载流量材料规格mm每相面积的导体数量mm2重量kg / M DC a AC a铜条15×2 1 30 0.27 130 13015×3 1 45 0.4 155 15520×2 1 40 0.36 175 17520×3 1 60 0.54 220 22020×5 1100 0.89 28028525×3 1 75 0.67 250 25025×5 1 125 1.12 325 32530×3 1 90 0.80 30530530×5 1 150 1.34 370 37030×5 2 300 2.68 700 67040×5 1200 1.78 420 42040×5 2 400 3.56 860 80040×10 1400 3.56 715715 40×10 2 800 7.12 1400 1230 50×5 1 250 2.23 590 58550×5 2 500 4.45 1150 103050×10 1500 4.45 875 87550×10 2 1000 8.92 1700 1600 60×5 1300 2.67 700 70060×8 1 480 4.28 875 87560×10 1600 5.34 1000 1000 60×10 2 1200 10.68 1850 1790 60×10 3 1800 6.02 2900 2540 80×10 1 800 7.12 1300 1300 80×10 2 1600 14.24 2300 2240 80×10 3 2400 21.37 3400 3310 80×10 4 3200 28.48 4500 4250 100×10 1 1000 8.9 1650 1650100×10 2 2000 17.8 1825 1735 100×10 3 3000 26.7 3950 3770 100×10 4 4000 35.6 5250 5010 120×10 1 1200 10.7 2100 1920 120×10 2 2400 21.4 3700 3100 120×10 3 3600 32.1 5200 4000 120×10 4 4800 42.8 6600 5280。
