铜排载流量对照表

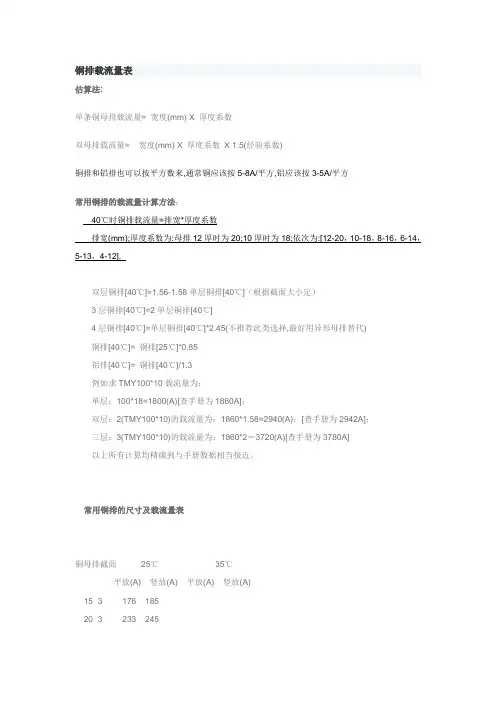

铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 1160 60×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20.5;10厚时为18.5;依次为:[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5][注]：根据lyq137********的建议和进一步核算，将原厚度系数20,18,16,14,12分别加0.5，更加接近。

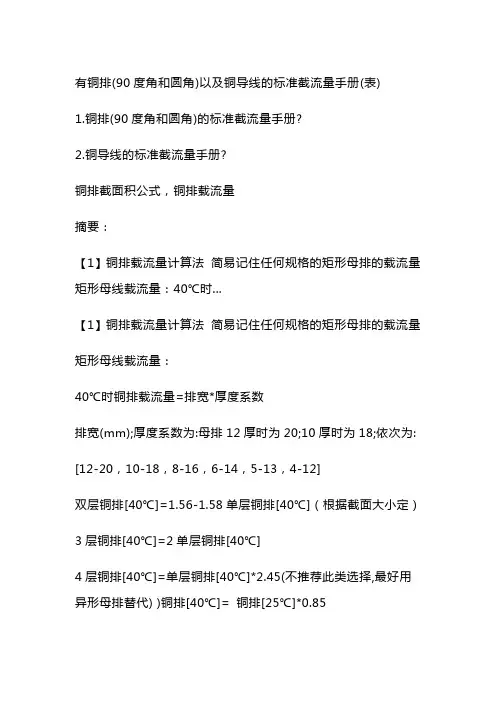

有铜排(90度角和圆角)以及铜导线的标准截流量手册(表)1.铜排(90度角和圆角)的标准截流量手册?2.铜导线的标准截流量手册?铜排截面积公式，铜排载流量摘要：【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时...【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１0 =1860A ［查手册为１８６０Ａ]双层：2【100*10】的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

导体载流量的计算口诀1. 用途：各种导线的载流量,利用口诀再配合一些简单的心算,便可直接算出。

导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。

2. 计算口诀：10五，100上二。

25，35，四三界。

70，95，两倍半。

穿管温度，八九折。

裸线加一半。

铜线升级算。

3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。

若条件不同, 口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。

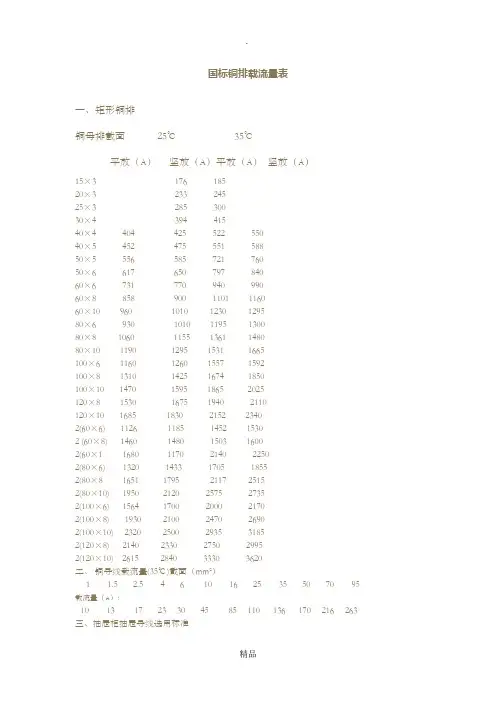

国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）:10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

铜排载流量对照表有铜排(90度角和圆角)以及铜导线的标准截流量手册(表)1.铜排(90度角和圆角)的标准截流量手册?2.铜导线的标准截流量手册?铜排截面积公式，铜排载流量摘要：【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时...【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１0 =1860A ［查手册为１８６０Ａ]双层：2【100*10】的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

【2】铜排的载流量表一、矩形铜排规格环境温度25℃环境温度35℃平放(A) 竖放(A) 平放(A) 竖放(A)1. 用途：各种导线的载流量,利用口诀再配合一些简单的心算,便可直接算出。

导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。

2. 计算口诀：10五，100上二。

25，35，四三界。

70，95，两倍半。

穿管温度，八九折。

裸线加一半。

铜线升级算。

3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。

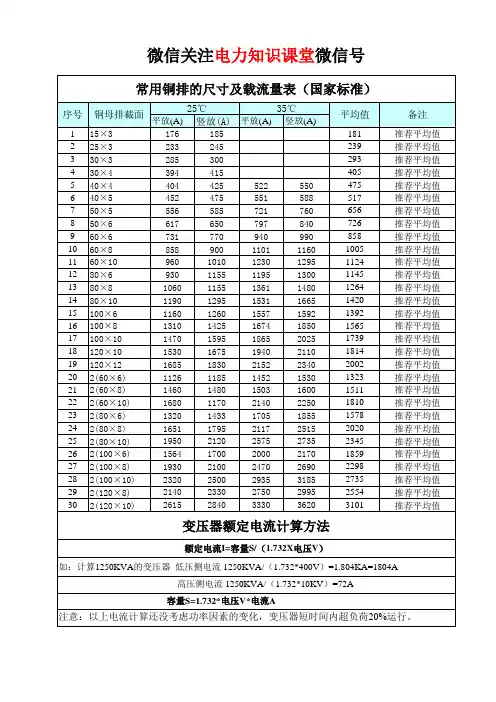

平放(A)竖放(A) 平放(A)竖放(A)115×3176185181推荐平均值225×3233245239推荐平均值330×3285300293推荐平均值430×4394415405推荐平均值540×4404425522550475推荐平均值640×5452475551588517推荐平均值750×5556585721760656推荐平均值850×6617650797840726推荐平均值960×6731770940990858推荐平均值1060×8858900110111601005推荐平均值1160×109601010123012951124推荐平均值1280×69301155119513001145推荐平均值1380×810601155136114801264推荐平均值1480×1011901295153116651420推荐平均值15100×611601260155715921392推荐平均值16100×813101425167418501565推荐平均值17100×1014701595186520251739推荐平均值18120×1015301675194021101814推荐平均值19120×1216851830215223402002推荐平均值202(60×6)11261185145215301323推荐平均值212(60×8)14601480150316001511推荐平均值222(60×10)16801170214022501810推荐平均值232(80×6)13201433170518551578推荐平均值242(80×8)16511795211725152020推荐平均值252(80×10)19502120257527352345推荐平均值262(100×6)15641700200021701859推荐平均值272(100×8)19302100247026902298推荐平均值282(100×10)23202500293531852735推荐平均值292(120×8)21402330275029952554推荐平均值302(120×10)26152840333036203101推荐平均值注意：以上电流计算还没考虑功率因素的变化，变压器短时间内超负荷20%运行。

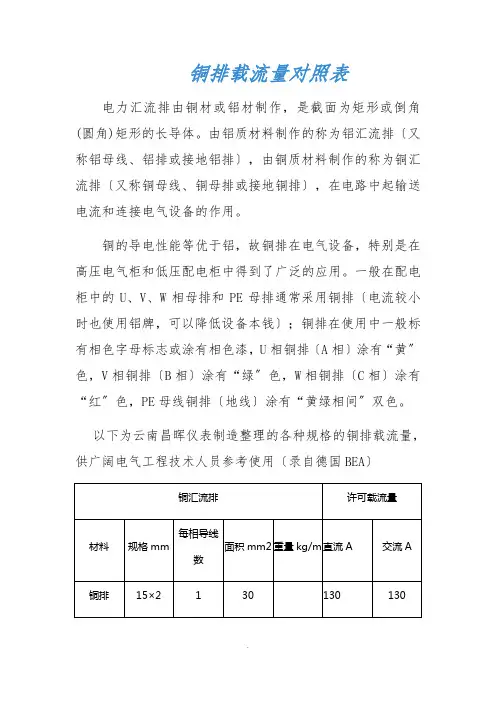

铜排载流量对照表电力汇流排由铜材或铝材制作，是截面为矩形或倒角(圆角)矩形的长导体。

由铝质材料制作的称为铝汇流排〔又称铝母线、铝排或接地铝排〕，由铜质材料制作的称为铜汇流排〔又称铜母线、铜母排或接地铜排〕，在电路中起输送电流和连接电气设备的作用。

铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。

一般在配电柜中的U、V、W相母排和PE母排通常采用铜排〔电流较小时也使用铝牌，可以降低设备本钱〕；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排〔A相〕涂有“黄〞色，V相铜排〔B相〕涂有“绿〞色，W相铜排〔C相〕涂有“红〞色，PE母线铜排〔地线〕涂有“黄绿相间〞双色。

以下为云南昌晖仪表制造整理的各种规格的铜排载流量，供广阔电气工程技术人员参考使用〔录自德国BEA〕铜牌又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采用铜牌。

铜排主要用在一次线路上(大电流的相线、零线以及地线)。

电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。

铜排也有镀锡的，一般在电柜的连接处都会做镀锡处理和压花处理或者加导电膏。

空余处有时加热缩套管保护，有的用绝缘漆。

选择铜牌最主要的原因是铜牌载流量，根据电流的大小选择适宜的铜牌，并且连接处的螺钉必须拧紧，否那么电流大时可能会烧熔铜牌。

矩形母线载流量快速计算方法在母排加工的生产过程中，经常会遇到如何准确的选用何种规格母排的问题。

昌晖仪表技术部经过长期的工作经验，摸索出了一套简单、易记的母排载流量的计算方法，以供大家参考。

一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数其中铜牌厚度系数为：◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.56-1.58)◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2◆零(N)排母线按照相排母线的一半选取，但不得小于16mm2。

国标铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3233 24525×3 285 30030×4 394 41540×4404 425 522 55040×5 452 475 551 58850×5556 585 721 76050×6617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 600。

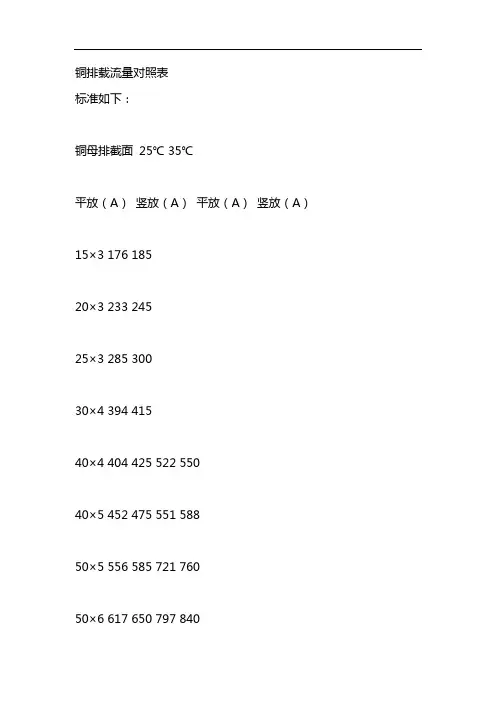

铜排载流量对照表标准如下：铜母排截面25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 1295 80×6 930 1010 1195 1300 80×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

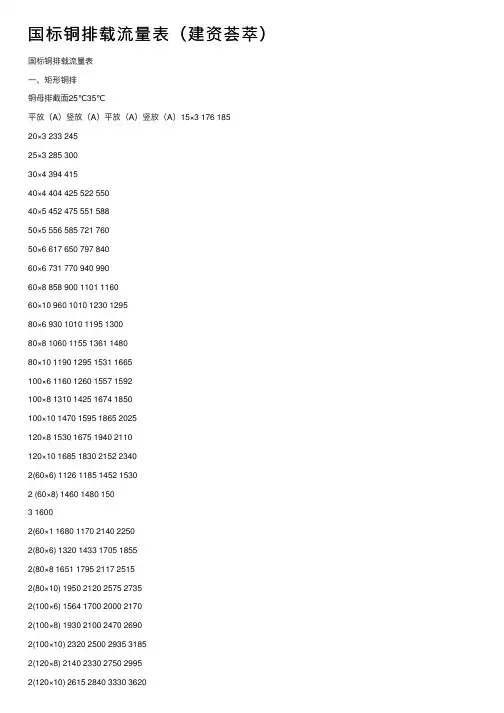

国标铜排载流量表（建资荟萃）国标铜排载流量表⼀、矩形铜排铜母排截⾯25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620⼆、铜导线载流量(35℃)截⾯（mm2）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）:10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选⽤标准截⾯（mm2）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平⽅数来,通常铜应该按5-8A/平⽅,铝应该按3-5A/平⽅常⽤铜排的载流量计算⽅法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截⾯⼤⼩定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好⽤异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查⼿册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查⼿册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查⼿册为3780A]以上所有计算均精确到与⼿册数据相当接近。

国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）:10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A）50 63 80 100 125 160 200 250 300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
