冲压模具设计指导示范

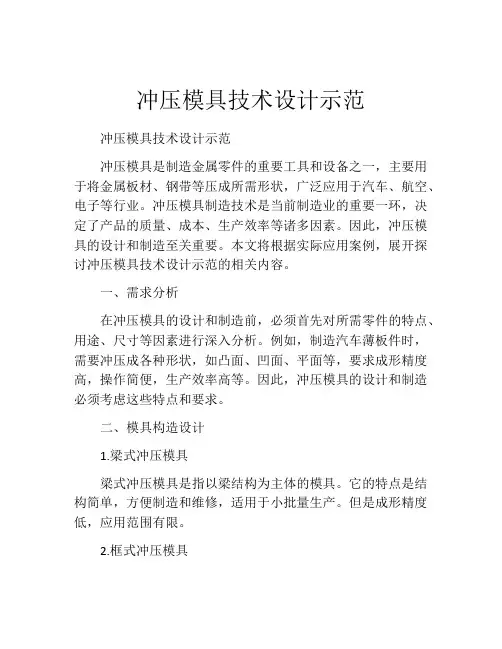

冲压模具技术设计示范冲压模具技术设计示范冲压模具是制造金属零件的重要工具和设备之一，主要用于将金属板材、钢带等压成所需形状，广泛应用于汽车、航空、电子等行业。

冲压模具制造技术是当前制造业的重要一环，决定了产品的质量、成本、生产效率等诸多因素。

因此，冲压模具的设计和制造至关重要。

本文将根据实际应用案例，展开探讨冲压模具技术设计示范的相关内容。

一、需求分析在冲压模具的设计和制造前，必须首先对所需零件的特点、用途、尺寸等因素进行深入分析。

例如，制造汽车薄板件时，需要冲压成各种形状，如凸面、凹面、平面等，要求成形精度高，操作简便，生产效率高等。

因此，冲压模具的设计和制造必须考虑这些特点和要求。

二、模具构造设计1.梁式冲压模具梁式冲压模具是指以梁结构为主体的模具。

它的特点是结构简单，方便制造和维修，适用于小批量生产。

但是成形精度低，应用范围有限。

2.框式冲压模具框式冲压模具是一种将优质钢板加工焊接成框架结构的模具。

它比梁式冲压模具更加稳定，具有较高的成形精度和生产效率。

但是制造难度大，成本高。

3.板式冲压模具板式冲压模具是以可拆式板为主要结构的模具。

它的优点是方便拆卸和更换模板，适用于大批量生产，可以提高生产效率。

但是制造和维护成本较高。

三、模具材料选择冲压模具的材料选择直接影响模具的使用寿命和耐磨性。

一般来说，冲压模具所选材料必须具有高硬度、高耐磨性、耐腐蚀性好、热稳定性好等特点。

1.工具钢工具钢是常用的冲压模具材料，它具有优异的耐磨性和韧性，适用于多种冲压模具的制造。

2.硬质合金硬质合金是以钨、钼等为主要成分的材料，具有高硬度、高强度等特点。

它主要适用于制造高硬度和高精密度的冲压模具。

四、模具设计制造流程冲压模具的设计制造流程包括模具设计、模具加工、试模和调试等环节。

其中，模具设计是整个流程的关键。

在设计过程中，必须综合考虑原材料、几何形状、操作方式等诸多因素。

1.模具设计模具设计要根据所需零件的几何形状来设计出合适的模具结构。

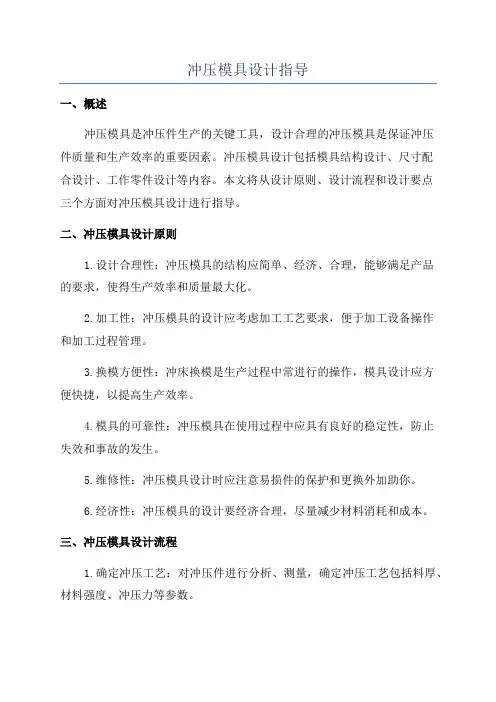

冲压模具设计指导一、概述冲压模具是冲压件生产的关键工具，设计合理的冲压模具是保证冲压件质量和生产效率的重要因素。

冲压模具设计包括模具结构设计、尺寸配合设计、工作零件设计等内容。

本文将从设计原则、设计流程和设计要点三个方面对冲压模具设计进行指导。

二、冲压模具设计原则1.设计合理性：冲压模具的结构应简单、经济、合理，能够满足产品的要求，使得生产效率和质量最大化。

2.加工性：冲压模具的设计应考虑加工工艺要求，便于加工设备操作和加工过程管理。

3.换模方便性：冲床换模是生产过程中常进行的操作，模具设计应方便快捷，以提高生产效率。

4.模具的可靠性：冲压模具在使用过程中应具有良好的稳定性，防止失效和事故的发生。

5.维修性：冲压模具设计时应注意易损件的保护和更换外加助你。

6.经济性：冲压模具的设计要经济合理，尽量减少材料消耗和成本。

三、冲压模具设计流程1.确定冲压工艺：对冲压件进行分析、测量，确定冲压工艺包括料厚、材料强度、冲压力等参数。

2.制定模具结构：根据冲压工艺确定的参数，制定模具结构，包括上模、下模和导向机构等。

3.设计模具零件：根据模具结构设计要求，分别设计上下模具板、模具座、导向柱、导向套、顶杆等零件。

4.设计尺寸配合：根据模具结构和工作零件的要求，设计各零件的尺寸配合，包括孔径、螺纹等。

5.绘制图纸：按照设计要求和标准，绘制出冲压模具的详细图纸。

6.模具加工：根据图纸进行模具加工，包括车、铣、刨、磨等工艺。

7.模具调试：对制作好的模具进行调试，包括安装、调整和检测等工作。

四、冲压模具设计要点1.结构设计要合理：冲压模具的结构要简单合理，能够保证冲压工艺的要求，并便于加工和维修。

2.冲裁间隙要合适：冲裁间隙是指上模和下模接合部分的厚度，过大会影响产品的尺寸精度，过小会导致模具损坏或卡死。

3.材料选择要合理：冲压模具的材料要选择硬度高、耐磨、耐疲劳和耐冲击的材料，如合金钢。

4.强度计算要准确：冲压模具的各零件的强度要进行准确计算，以保证模具的稳定性和安全性。

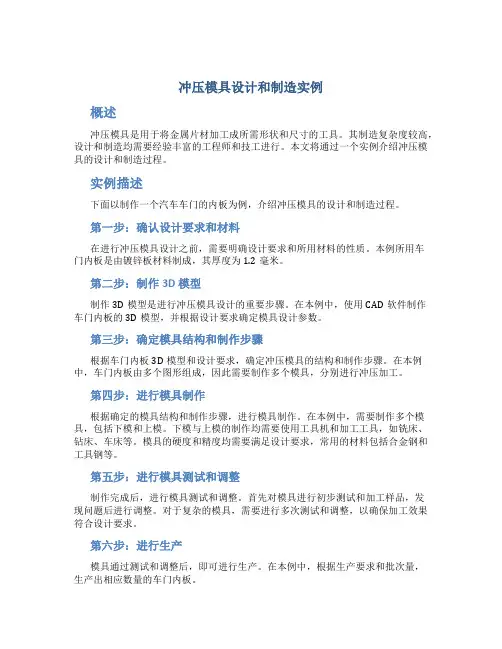

冲压模具设计和制造实例概述冲压模具是用于将金属片材加工成所需形状和尺寸的工具。

其制造复杂度较高，设计和制造均需要经验丰富的工程师和技工进行。

本文将通过一个实例介绍冲压模具的设计和制造过程。

实例描述下面以制作一个汽车车门的内板为例，介绍冲压模具的设计和制造过程。

第一步：确认设计要求和材料在进行冲压模具设计之前，需要明确设计要求和所用材料的性质。

本例所用车门内板是由镀锌板材料制成，其厚度为1.2毫米。

第二步：制作3D模型制作3D模型是进行冲压模具设计的重要步骤。

在本例中，使用CAD软件制作车门内板的3D模型，并根据设计要求确定模具设计参数。

第三步：确定模具结构和制作步骤根据车门内板3D模型和设计要求，确定冲压模具的结构和制作步骤。

在本例中，车门内板由多个图形组成，因此需要制作多个模具，分别进行冲压加工。

第四步：进行模具制作根据确定的模具结构和制作步骤，进行模具制作。

在本例中，需要制作多个模具，包括下模和上模。

下模与上模的制作均需要使用工具机和加工工具，如铣床、钻床、车床等。

模具的硬度和精度均需要满足设计要求，常用的材料包括合金钢和工具钢等。

第五步：进行模具测试和调整制作完成后，进行模具测试和调整。

首先对模具进行初步测试和加工样品，发现问题后进行调整。

对于复杂的模具，需要进行多次测试和调整，以确保加工效果符合设计要求。

第六步：进行生产模具通过测试和调整后，即可进行生产。

在本例中，根据生产要求和批次量，生产出相应数量的车门内板。

冲压模具的设计和制造是一项复杂精细的工作，需要技术水平和经验。

本例通过一个车门内板的制作过程，展示了冲压模具设计和制造的详细步骤，包括确认设计要求和材料、制作3D模型、确定模具结构和制作步骤、进行模具制作、进行模具测试和调整以及进行生产。

这些步骤都需要严密的操作和高水平的技术，以确保最终的产品质量。

《冲压模具设计》课程设计指导书《冲压模具设计》课程设计指导书一、课程设计的性质与目的冲模课程设计是冲压工艺及模具设计课程的一个重要环节，是运用所学知识的一次综合练习。

其主要目的是：·1．使学生初步掌握冲压工艺过程的拟定和模具结构设计与计算的步骤和方法：2．巩固、深化所学的基础及专业知识,培养独立工作能力；3．提高学生使用国标、手册和图册的能力。

二、课程设计的任务在两周的时间内完成下列任务，统一交到指定的地点。

1．拟定冲压件的工艺过程，并填写工艺过程卡1份;2．填写凸、凹模（及凸凹模）的加工工艺卡片；3．设计指定冲压件的其中一道工序的冲压模（每人设计一副不同的模具),并绘制装配图和凸、凹模零件图：1套；（注：①指定冲压件的生产批量可以根据需要进行更改;②未注尺寸公差按GB／T15055的m级）4．编写设计说明书1份,约20页左右。

三、设计原则1．装配图的零件必须完整，保证冲出合格的工件;2．模具结构简单，寿命长,成本低且与生产批量相适应；3．操作方便，安全.四、设计前的准备1．熟悉设计任务书，明确设计任务和要求；2．了解冲压零件的形状，尺寸精度和表面粗糙度，材料等技术要求和生产批量；3．配备资料：（1)冲压设备资料：从此资料中选择冲压设备的类型，规格，查出漏料孔尺寸，模柄孔尺寸，闭合高度，工作台面尺寸等,为模具设计作准备：（2）冲模标准化资料；（3）其他参考资料:《冷冲模设计》手册，《冷冲模结构图册》.五、冲模课程设计的一般步骤及方法1．分析冲压件的工艺性冲裁件的工艺性主要从冲裁件的形状，尺寸（最小孔边距，孔径，材料厚度，最大外形）精度，表面粗糙度，材料性能等逐项分析，确定冲压工序图，若有不符者，应与指导老师协商更改或采取相应的措施。

2．确定合理工艺方案（1）确定基本冲压工序的性质：冲孔，落料，冲搭边，切料边等.(2)根据基本工序的性质，数量,结合工件的形状尺寸，公差要求，材料性能，生产批量,冲压设备，模具加工条件等因素,考虑模具类型的同时确定工序组合和先后顺序，在满足冲件质量要求的前提下,选择一个经济合理的工艺方案，填写工艺过程卡片。

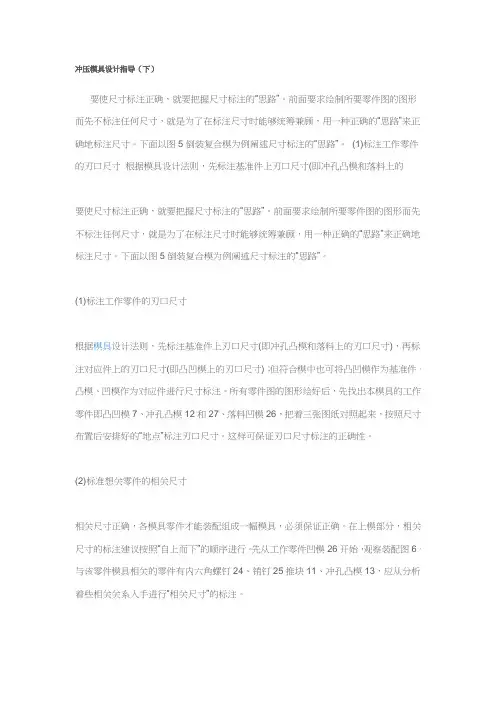

冲压模具设计指导（下）要使尺寸标注正确，就要把握尺寸标注的“思路”。

前面要求绘制所要零件图的图形而先不标注任何尺寸，就是为了在标注尺寸时能够统筹兼顾，用一种正确的“思路”来正确地标注尺寸。

下面以图5倒装复合模为例阐述尺寸标注的“思路”。

(1)标注工作零件的刃口尺寸根据模具设计法则，先标注基准件上刃口尺寸(即冲孔击模和落料上的要使尺寸标注正确，就要把握尺寸标注的“思路”。

前面要求绘制所要零件图的图形而先不标注任何尺寸，就是为了在标注尺寸时能够统筹兼顾，用一种正确的“思路”来正确地标注尺寸。

下面以图5倒装复合模为例阐述尺寸标注的“思路”。

(1)标注工作零件的刃口尺寸根据模具设计法则，先标注基准件上刃口尺寸(即冲孔击模和落料上的刃口尺寸)，再标注对应件上的刃口尺寸(即击凹模上的刃口尺寸)；但符合模中也可将击凹模作为基准件，击模、凹模作为对应件进行尺寸标注。

所有零件图的图形绘好后，先找出本模具的工作零件即击凹模7、冲孔击模12和27、落料凹模26，把着三张图纸对照起来，按照尺寸布置后安排好的“地点”标注刃口尺寸。

这样可保证刃口尺寸标注的正确性。

(2)标准想关零件的相关尺寸相关尺寸正确，各模具零件才能装配组成一幅模具，必须保证正确。

在上模部分，相关尺寸的标注建议按照“自上而下”的顺序进行。

先从工作零件凹模26开始，观察装配图6，与该零件模具相关的零件有内六角螺钉24、销钉25推块11、冲孔击模13，应从分析着些相关关系入手进行“相关尺寸”的标注。

凹模26与销钉25成H7/m6配合，故销钉孔直径为Ф8H7。

销钉25要通过26、13、1 4、16等模板，其中与26与16成H7/m6配合，因此上模座16上销钉孔直径也应为Ф8H7，可立即在上模座16的零件图上标出该尺寸。

而销钉通过13、14模板的孔是应有0.5～1mm的间隙，因此13、14上相应的过孔直径为Ф9，也应在相应的图纸上立即标出。

凹模26与3个M8的内六角螺钉24是螺纹连接，因此凹模26的图纸上对应螺纹孔应标注为3-M8；螺钉24也同过16、13、14、16等模板，其中与13、14、16上的过孔也有0.5～1mm的间隙，相应的图纸上应立即标注Ф9，各模板上的螺纹孔距均为Ф9，各模板上的螺纹孔距均为Ф56一并标出。

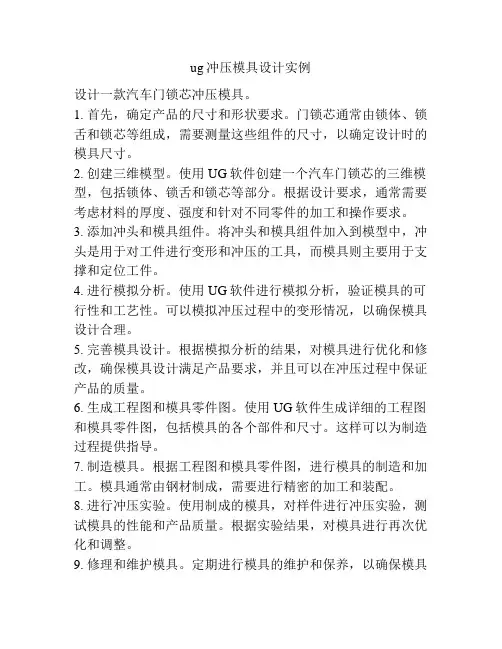

ug冲压模具设计实例设计一款汽车门锁芯冲压模具。

1. 首先，确定产品的尺寸和形状要求。

门锁芯通常由锁体、锁舌和锁芯等组成，需要测量这些组件的尺寸，以确定设计时的模具尺寸。

2. 创建三维模型。

使用UG软件创建一个汽车门锁芯的三维模型，包括锁体、锁舌和锁芯等部分。

根据设计要求，通常需要考虑材料的厚度、强度和针对不同零件的加工和操作要求。

3. 添加冲头和模具组件。

将冲头和模具组件加入到模型中，冲头是用于对工件进行变形和冲压的工具，而模具则主要用于支撑和定位工件。

4. 进行模拟分析。

使用UG软件进行模拟分析，验证模具的可行性和工艺性。

可以模拟冲压过程中的变形情况，以确保模具设计合理。

5. 完善模具设计。

根据模拟分析的结果，对模具进行优化和修改，确保模具设计满足产品要求，并且可以在冲压过程中保证产品的质量。

6. 生成工程图和模具零件图。

使用UG软件生成详细的工程图和模具零件图，包括模具的各个部件和尺寸。

这样可以为制造过程提供指导。

7. 制造模具。

根据工程图和模具零件图，进行模具的制造和加工。

模具通常由钢材制成，需要进行精密的加工和装配。

8. 进行冲压实验。

使用制成的模具，对样件进行冲压实验，测试模具的性能和产品质量。

根据实验结果，对模具进行再次优化和调整。

9. 修理和维护模具。

定期进行模具的维护和保养，以确保模具的使用寿命和性能。

修理时，需要使用UG软件进行分析和设计。

10. 模具的使用。

将制作好的模具用于批量生产汽车门锁芯，以满足市场需求。

以上是一个UG冲压模具设计的实例，其中涉及到了模型创建、模具设计、模拟分析、工程图生成、模具制造和冲压实验等环节。

实际的冲压模具设计过程中，可能还需要考虑材料、工艺和生产成本等因素，以确保模具设计的效果和经济性。

冲压模具设计实例讲解1. 引言冲压模具是用于制作零部件的工具，广泛应用于汽车、电子、家电等行业。

本文将通过一个冲压模具设计实例，为读者介绍冲压模具设计的根本流程和本卷须知。

2. 设计背景我们以一款汽车车门为例，说明冲压模具的设计过程。

车门是汽车的重要部件之一，需要经过冲压加工来获得所需的形状和尺寸。

3. 设计流程3.1 确定产品要求在冲压模具设计之前，首先要明确产品的要求。

包括车门的尺寸、形状、材料以及制造工艺要求等。

3.2 制定模具设计方案根据产品要求，我们可以开始制定模具设计方案。

主要包括冲头、模座、模具顶板等部件的尺寸、形状和结构设计。

3.3 3D建模在制定模具设计方案后，我们可以使用CAD软件进行3D建模。

这样可以更直观地了解模具的结构、尺寸和装配关系。

3.4 模具加工制造根据3D模型，我们可以进一步进行模具零部件的加工制造。

主要包括数控加工、电火花加工、磨削等工艺。

3.5 模具装配和调试将加工好的模具零部件进行装配，并进行模具调试。

确保模具的各个部位协调运转，到达设计要求。

4. 冲压模具设计的本卷须知4.1 材料选择在冲压模具设计中，材料的选择非常重要。

一般情况下，应选用高强度、高韧性、耐磨损的材料，以保证模具的使用寿命和精度。

4.2 精度要求冲压模具对产品的精度要求很高，因此在设计过程中要考虑到产品的尺寸、形状等因素，并进行适宜的修正和优化。

4.3 加工工艺冲压模具的加工工艺对模具的质量和性能起着决定性的作用。

因此，在制造过程中要选择适宜的加工工艺，并确保加工精度和质量。

4.4 模具保养模具使用后需要定期进行保养和维护，以延长模具的使用寿命。

包括清洁、润滑、更换易损件等工作。

5. 总结冲压模具的设计过程需要考虑产品要求、制定设计方案、进行3D建模、加工制造、装配和调试等多个环节。

同时要注意材料选择、精度要求、加工工艺和模具保养等方面的问题。

通过本文的实例讲解，读者可以更深入地了解冲压模具设计的根本流程和本卷须知。

冲压模具设计和制造实例冲压模具是指在金属板材冲压加工过程中使用的一种专业加工工具。

它是将板材经过模具的加工，使其按照设定的形状和尺寸进行变形或者分割的过程。

下面将为大家介绍一个冲压模具设计和制造的实例。

该实例是针对手机外壳的冲压模具设计和制造。

手机外壳是指手机整机的外部保护壳。

它起到保护手机内部电子元器件的作用，同时也是消费者对手机外观的第一印象。

因此，制造外观精美、质量可靠的手机外壳对手机制造商来说非常重要。

在这个实例中，冲压模具设计和制造的大致步骤如下：1.确定模具结构和尺寸：根据手机外壳的设计图纸，确定模具的结构和尺寸。

模具结构可以分为上模、下模和顶出模组成。

上模和下模通过导柱进行定位，保证模具的稳定性。

通过翻转上模和下模可以实现对外壳内外表面的冲压。

顶出模是用于排出冲压件的模块。

2.模具材料选择：根据冲压工件的材料和厚度，选择适合的模具材料。

常用的模具材料有工具钢和硬质合金。

工具钢具有良好的热处理性能和可磨削性，适合制造形状复杂的模具。

硬质合金具有高硬度和抗磨损性能，适合制造耐磨性能要求高的模具。

3.绘制模具零件图纸：根据模具结构和尺寸，绘制模具零件的图纸。

主要包括上模、下模、顶出模的轮廓形状和孔位等。

根据零件图纸可以制造模具的零件。

C加工模具零件：使用数控加工设备，根据模具的零件图纸进行加工。

零件加工包括铣削、钻孔和螺纹加工等。

通过CNC加工可以保证模具的精度和质量。

5.模具装配和调试：将加工好的模具零件进行装配和调试。

根据模具装配图纸进行模具组装，同时通过调试模具使其达到冲压工艺要求。

6.冲压试产：将手机外壳材料放入模具中，进行试产。

通过试产可以检验模具的设计和制造是否合理，以及工件的质量和尺寸是否符合要求。

如果不符合要求，需要进行修改和调整。

7.产品化生产：在通过冲压试产验证无误后，可以开始进行产品化生产。

根据市场需求和订单量，确定冲压模具的加工数量，进行批量生产。

通过以上的步骤，一个手机外壳的冲压模具设计和制造就完成了。

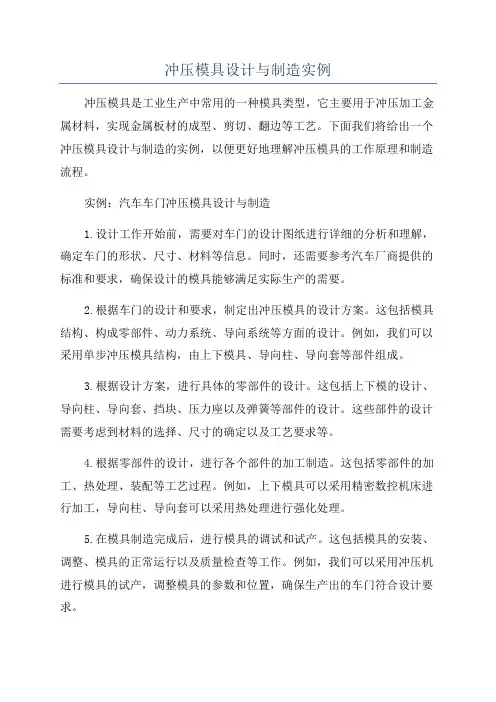

冲压模具设计与制造实例冲压模具是工业生产中常用的一种模具类型，它主要用于冲压加工金属材料，实现金属板材的成型、剪切、翻边等工艺。

下面我们将给出一个冲压模具设计与制造的实例，以便更好地理解冲压模具的工作原理和制造流程。

实例：汽车车门冲压模具设计与制造1.设计工作开始前，需要对车门的设计图纸进行详细的分析和理解，确定车门的形状、尺寸、材料等信息。

同时，还需要参考汽车厂商提供的标准和要求，确保设计的模具能够满足实际生产的需要。

2.根据车门的设计和要求，制定出冲压模具的设计方案。

这包括模具结构、构成零部件、动力系统、导向系统等方面的设计。

例如，我们可以采用单步冲压模具结构，由上下模具、导向柱、导向套等部件组成。

3.根据设计方案，进行具体的零部件的设计。

这包括上下模的设计、导向柱、导向套、挡块、压力座以及弹簧等部件的设计。

这些部件的设计需要考虑到材料的选择、尺寸的确定以及工艺要求等。

4.根据零部件的设计，进行各个部件的加工制造。

这包括零部件的加工、热处理、装配等工艺过程。

例如，上下模具可以采用精密数控机床进行加工，导向柱、导向套可以采用热处理进行强化处理。

5.在模具制造完成后，进行模具的调试和试产。

这包括模具的安装、调整、模具的正常运行以及质量检查等工作。

例如，我们可以采用冲压机进行模具的试产，调整模具的参数和位置，确保生产出的车门符合设计要求。

6.在模具试产成功后，批量生产汽车车门。

这包括模具投入生产、调整生产过程、质量检查等工作。

同时，还需要制定模具的保养和维护计划，确保模具能够长期稳定地运行。

冲压模具设计与制造是一个复杂的工作，需要设计师具备较高的专业知识和技能。

同时，还需要进行大量的试验和实践，通过实际的生产验证设计和制造的可行性，确保模具的质量和性能。

只有设计与制造出高质量的冲压模具，才能保证汽车车门的质量和使用寿命。

以上是一个汽车车门冲压模具设计与制造的实例，通过详细的设计和制造过程，我们可以更好地了解冲压模具的工作原理和制造流程，加深对冲压模具的理解和掌握。

冲压模具设计实例讲解冲压模具是工业生产中常用的一种模具，它主要用于金属材料的成型加工。

冲压模具设计是冲压工艺中的重要环节，其设计合理与否直接影响到产品的质量和生产效率。

下面我将通过一个冲压模具设计实例来详细讲解其设计过程和要点。

我们以一个简单的盖板零件为例，来进行冲压模具的设计。

假设这个盖板零件由矩形材料（宽度80mm，长度100mm）制成，其上方有一个凸出的圆形凸台（直径50mm）。

首先，我们需要对盖板的形状和尺寸进行分析，在分析过程中确立产品的几何特征。

根据零件的外形和要求，将整个零件分解为以下几个部分：上模板、下模板、导向柱、顶针、顶模板以及凸台的凸模。

通过仔细测量和分析，确定每个部分的几何形状和尺寸。

其次，我们需要确定零件的材料以及厚度，并结合厚度来选择模具的材料。

在这个实例中，假设盖板材料为2mm的冷轧板（SPCC），则模具材料可以选择为优质合金工具钢。

第三步，我们根据零件的形状，在上模板和下模板上确定模具的开料位置和孔位。

开料位置应当考虑到材料的利用率和加工方便性，孔位的位置应与零件几何特征和加工工艺相匹配，以确保零件可以顺利成型。

在本实例中，下模板的开料位置经过综合考虑后确定在模具中心位置，上模板的开料位置则需要根据凸台的形状和位置来决定。

第四步，我们需要确定导向柱、顶针和顶模板的位置和尺寸。

导向柱的位置应当能够确保上下模板的精确定位，并保证模具在使用过程中的稳定性。

顶针的位置需要根据零件的特征来决定，以确保成型过程中零件的成型质量。

顶模板则需要根据零件的形状和材料选择合适的凸模形状和尺寸，以确保零件的成型质量。

最后一步，我们需要根据上述设计结果进行模具的绘图制作。

绘图要求精确、准确，需要包含所有的模具建构要素和加工尺寸等信息，以便制造部门进行模具加工和组装。

综上所述，冲压模具设计涉及到多个方面的考虑和决策，需要综合考虑零件的特征、工艺要求、材料特性等多个因素。

通过合理的设计和制作，可以保证模具的质量和使用效果，提高产品的生产效率和质量。

一、冲压工艺与模具设计1. 冲压件工艺分析2. 工艺方案及模具结构类型3. 排样设计4．冲压力与压力中心计算5．工作零件刃口尺寸计算落料部分以落料凹模为基准计算, 落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算, 冲孔凹模按间隙值配制。

既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。

刃口尺寸计算见表1。

表1 刃口尺寸计算6．工作零件结构尺寸7．其它模具零件结构尺寸根据倒装复合模形式特点: 凹模板尺寸并查标准JB/T-6743.1-94 ，确定其它模具模板尺寸列于表 2根据模具零件结构尺寸, 查标准GB/T2855.5-90 选取后侧导柱125×25 标准模架一副。

8．冲床选用根据总冲压力 F 总=352KN,模具闭合高度, 冲床工作台面尺寸等, 并结合现有设备, 选用J23-63 开式双柱可倾冲床, 并在工作台面上备制垫块。

其主要工艺参数如下：公称压力：630KN 滑块行程：130mm 行程次数：50 次∕分最大闭合高度：360mm 连杆调节长度：80mm 工作台尺寸（前后×左右）：480mm×710mm 9．冲压工艺规程军｛司切料图表匮刻主2’t伸Z得K「I I柯树努葵在菜芸Ff南零-AJ件工序’1第3""$v、，Jg咂厦回曹画t,";誓言惠窃’哇目障.噎.-11!1章’签字自躏百百草哥国’签字曰嗣·．］＇.！；l'.2;18辑:i::t;直主幢任主\'i:i:ui;检验图表原料尺寸J OOOX 900mm 2分fix.条料尺寸900 X70 α田3 3分成祭料的重144条料司Ji愣件的主rca28s材料杀周恩%6S.1%军ij 再军E事正荡存？事I4 一」亘三桐树l度A3苍事丙g 否在工。

备主要尺寸游际卡尺61•2田‘’t tt•ot]I i i‘•’蚕丰曰刷l l l!ex串I Il l‘'带J i握手l日踊(:t l!;韩:t2;唱＃是寨问主任主雷r t.Jiii王ii:¥画10．模具总装配图图4 模具装配图11．模具零件图图5 凸凹模图6 冲孔凸模图7 落料凹模板图8 上模座板图9 下模座板图10 上垫板图11 下垫板图12 凸模固定板图13 空心垫板图14 推件块图15 卸料板图16 凸凹模固定板二、模具制造1. 主要模具零件加工工艺过程落料凹模加工工艺过程材料:Gr12 硬度: 60 ～64 HRC 冲孔凸模加工工艺过程材料：T10A 硬度：56 ～60HRC凸凹模加工工艺过程材料:Gr12 硬度: 60 ～64 HRC凸模固定板加工工艺过程材料:45# 硬度: 24 ～28 HRC凸凹模固定板加工工艺过程材料:45# 硬度: 24 ～28 HRC 卸料板加工工艺过程材料:45# 硬度: 24 ～28 HRC上垫板加工工艺过程材料:T8A 硬度: 54 ～58 HRC下垫板加工工艺过程材料:T8A 硬度: 54 ～58 HRC 空心垫板加工工艺过程材料:45# 硬度: 24 ～28 HRC上模座加工工艺过程材料:HT200下模座加工工艺过程材料：HT200推件块加工工艺过程材料:45# 硬度: 24 —28 HRC。

冲压模具设计指导冲压模具设计指导冲压模具是金属冷加工中常用的一种生产工具，其设计与制造的好坏直接影响着冲压件的质量、效率和成本。

本文旨在为冲压模具设计提供一些指导。

1.材料选择在冲压模具设计时，材料选择是十分重要的。

模具材料应具有高硬度、高韧性、高耐磨性、高温耐性、高疲劳强度和耐腐蚀性。

目前常用的材料有工具钢、高速钢、硬质合金、塑料等。

具体的，一般可以根据模具的使用环境来选择材料。

例如，用于搪孔型模和冲裁模的零件，购买质量较高的工具钢；对于一些线轮的轴承，可以采用带有较高耐磨性的高速钢。

当然，确定材料的选择也应考虑生产成本。

不过，由于模具材料质量可直接影响模具和产品的质量，因此如果经济条件允许，建议在选择时考虑物有所值的原则。

2.设计原则（1）模具的形状和尺寸应尽可能简单化。

不论是单通道还是多回通道，都应该在保证生产效率和品质条件下尽可能的减少冲压次数。

（2）模具的制造应考虑性能要求和使用寿命。

例如，在高强度材料冲压时，冲裁部位性能应达到×103MPa及以上。

不仅如此，还应考虑材料的使用寿命，以及模具耐久性和易操作性。

（3）为提高生产效率，对尺寸精度和光度要求高的制品，可以考虑采用多工位冲压模具。

使用多工位冲压模具会大大提高生产效率，但是制造和调试成本也高。

（4）应考虑到原材料精度和数量，来制造模具。

例如，模具材料的硬度和韧性要求较高，而生产成本阳性。

因此，应根据原材料情况制定对应材料及其工艺方案。

此外，还应定期对模具进行维护和保养。

3.设计工质冲压模具设计工艺是尺寸公差控制的关键。

这里，设计工艺包括模具的放缩和优化，以减少模具误差和精度。

出现“逆向工程”引导，以减少工厂操作误差；“芯隙”呈圆弧状以减少误差和调整模具误差；“工发”是通过电雕机直接将模身画在工件上来实现模具放缩。

4.切削量控制切削量控制是保证冲压件精度的关键。

在冲压模具制造过程中应仔细把握切削量，以保证模具精度。

冲压模具制造时，应采用高精度工件和工艺加工方法，并根据量身定制的切削量来进行加工。

冲压模具结构设计及实例冲压模具是指用于冲压工艺的模具，它是冲压工艺中的重要组成部分。

冲压模具的结构设计对于冲压工艺的质量和效率具有重要影响。

本文将从冲压模具的结构设计和实例两个方面进行探讨。

一、冲压模具的结构设计冲压模具的结构设计是冲压工艺的关键环节之一。

一个优秀的冲压模具需要具备以下几个方面的设计要素：1. 合理的结构布局：冲压模具的结构布局应该合理，能够满足冲压工艺的要求，并且方便操作和维护。

通常包括上下模座、导向装置、冲头、顶出装置等部分。

2. 合适的材料选择：冲压模具需要承受较大的冲击和摩擦力，因此材料的选择非常重要。

常用的材料有优质合金钢、工具钢等，具有较高的硬度和耐磨性。

3. 合理的导向装置：导向装置能够确保上下模具的准确对位，以保证冲压工艺的精度。

常见的导向装置有滑块导向、销针导向等。

4. 适当的顶出装置：顶出装置能够将冲制件从模具中顶出，以便进行下一步的操作。

顶出装置的设计需要考虑冲制件的形状和尺寸等因素。

5. 合理的冲头设计：冲头是冲压模具的重要组成部分，其设计需要考虑冲制件的形状和尺寸等因素。

同时，冲头的材料选择和热处理也非常重要。

二、冲压模具结构设计实例以下是一个钣金冲压模具的结构设计实例：该冲压模具用于加工一种带有凹槽的钣金零件。

该零件的厚度为2mm，材料为优质冷轧板。

根据对该零件的要求，设计出了以下的冲压模具结构：1. 上模座：采用整体式上模座，材料为优质合金钢。

上模座上设置有导向装置，确保上下模具的准确对位。

2. 下模座：采用整体式下模座，材料为优质合金钢。

下模座上设置有顶出装置，以便将冲制件顶出。

3. 冲头：冲头采用硬质合金材料制造，并经过热处理，以提高其硬度和耐磨性。

冲头的形状和尺寸与钣金零件的凹槽相匹配。

4. 引导装置：在上模座和下模座上设置有引导装置，确保上下模具的准确对位，以保证冲制件的精度。

通过以上的结构设计，该冲压模具能够满足钣金零件的冲压工艺要求。

冲制过程中，上下模具准确对位，冲头能够将钣金材料冲剪成带有凹槽的零件，并通过顶出装置将零件顶出，以便进行下一步的操作。

冲压模具设计实例冲压模具是一种常见的机械模具，用于在冲压过程中对金属材料进行切割、弯曲、拉伸等加工。

下面是一个冲压模具设计的实例：设计要求：设计一个用于冲压汽车车身外壳的模具。

车身外壳由钣金材料制成，需要进行切割、弯曲和拉伸等加工。

模具应具有高效、稳定的冲压性能，并能够满足汽车外壳的精度和质量要求。

设计步骤：1.确定模具结构：根据汽车车身外壳的形状和加工要求，决定采用什么样的模具结构。

常见的模具结构有单步模具、多工位模具和逐步模具等。

考虑到冲压外壳的复杂形状和多种加工要求，选择采用多工位模具。

2.分析冲压工艺：对汽车车身外壳进行冲压工艺分析，确定需要进行的切割、弯曲和拉伸等加工步骤。

根据工艺要求，确定每一个工位的动作和工艺参数。

3.设计模具结构：根据冲压工艺和要求，设计模具的结构。

模具主要由上模板、下模板、顶柱、导向柱、導向套和模具座等组成。

根据模具的结构和功能要求，确定各个零部件的形状、尺寸和安装方式。

4.绘制模具图纸：根据设计的模具结构，绘制模具的详细图纸。

图纸应包含模具的各个零部件的尺寸、形状和配合要求，以及模具的装配和使用说明。

5.进行模具加工：根据模具图纸，制作和加工模具的各个零部件。

根据材料的选择和工艺要求，采用不同的加工方式，包括铣削、车削、镗削和磨削等。

6.完成模具装配：将加工好的各个零部件进行装配，确保零部件的配合精度和工作性能。

对模具进行调试和试用，保证模具的稳定性和工艺性能。

7.进行模具试产：使用设计好的模具对汽车车身外壳进行试产。

根据试产效果和质量，对模具进行优化和改进。

对模具的结构和工艺参数进行调整，以提高冲压效率和产品质量。

8.进行产量生产：在模具试产通过后，开始进行批量生产。

根据生产计划，进行模具的换模和调试，确保每个模具的稳定性和工艺性能。

对产量进行检测和控制，保证产品的质量和工艺要求。

以上是一个冲压模具设计的实例。

在实际设计中，还需要考虑材料、设备和加工工艺等因素。

《冲压模具课程设计》范例《冲压模具课程设计》范例【范例】(1)题目：东风EQ-1090汽车储气简支架(2)原始数据数据如图7—1所示。

大批量生产，材料为Q215，t=3mm。

图7-1零件图(3)工艺分析此工件既有冲孔，又有落料两个工序。

材料为Q235、t=3mm的碳素钢，具有良好的冲压性能，适合冲裁，工件结构中等复杂，有一个直径φ44mm的圆孔，一个60mm×26mm、圆角半径为R6mm的长方形孔和两个直径13mm的椭圆孔。

此工件满足冲裁的加工要求，孔与孔、孔与工件边缘之间的最小壁厚大于8mm。

工件的尺寸落料按ITll级，冲孔按IT10级计算。

尺寸精度一般，普通冲裁完全能满足要求。

(4)冲裁工艺方案的确定①方案种类该工件包括落料、冲孑L两个基本工序，可有以下三种工艺方案。

方案一：先冲孔，后落料。

采用单工序模生产。

方案二：冲孔一落料级进冲压。

采用级进模生产。

方案三：采用落料一冲孔同时进行的复合模生产。

②方案的比较各方案的特点及比较如下。

方案一：模具结构简单，制造方便，但需要两道工序，两副模具，成本相对较高，生产效率低，且更重要的是在第一道工序完成后，进入第二道工序必然会增大误差，使工件精度、质量大打折扣，达不到所需的要求，难以满足生产需要。

故而不选此方案。

方案二：级进模是一种多工位、效率高的加工方法。

但级进模轮廓尺寸较大，制造复杂，成本较高，一般适用于大批量、小型冲压件。

而本工件尺寸轮廓较大，采用此方案，势必会增大模具尺寸，使加工难度提高，因而也排除此方案。

方案三：只需要一套模具，工件的精度及生产效率要求都能满足，模具轮廓尺寸较小、模具的制造成本不高。

故本方案用先冲孔后落料的方法。

③方案的确定综上所述，本套模具采用冲孔一落料复合模。

(5)模具结构形式的确定复合模有两种结构形式，正装式复合模和倒装式复合模。

分析该工件成形后脱模方便性，正装式复合模成形后工件留在下模，需向上推出工件，取件不方便。

冲压模具课程设计指导说明书1. 引言本文档旨在为冲压模具课程的设计提供详细的指导说明。

冲压模具是冲压工艺中不可或缺的重要部分，因此，合理的课程设计对于培养有高水平的冲压模具设计师至关重要。

2. 课程目标本课程旨在培养学生对冲压模具设计的基础理论知识和实际应用能力。

具体目标如下：•掌握冲压模具设计的基本原理和方法。

•理解模具设计中的材料选择和工艺设计。

•能够使用相应的设计软件进行模具设计和分析。

•能够应用冲压模具设计知识解决实际问题。

3. 课程内容本课程的主要内容包括以下方面：3.1 冲压模具设计基础知识•冲压工艺简介•模具设计的基本原理•模具设计的分类和要求3.2 冲压模具设计方法与流程•冷冲压模具设计流程•热冲压模具设计流程•模具设计中的工艺分析3.3 冲压模具设计软件应用•AutoCAD在冲压模具设计中的应用•Pro/ENGINEER在冲压模具设计中的应用•模具设计软件在实际项目中的应用案例3.4 模具制造工艺及材料选择•模具制造的工艺流程•模具加工中常用的材料•模具表面处理技术4. 课程教学方法本课程采用多种教学方法，包括但不限于以下形式：•理论授课：通过讲授基本理论知识，帮助学生建立起冲压模具设计的基础概念和理论框架。

•实践演练：通过案例分析和设计实践等活动，培养学生应用冲压模具设计知识解决实际问题的能力。

•计算机辅助设计：引入专业的模具设计软件，提供学生在模具设计过程中的实践机会和技能培养。

•群体讨论：组织学生进行课堂讨论和小组合作，促进学生之间的交流和合作能力的培养。

5. 评估与考核本课程的评估与考核方式包括但不限于以下方式：•课堂小测与作业：用于检测学生对于课堂知识的掌握情况。

•设计项目：学生独立或小组完成具体的冲压模具设计项目，并进行评估与点评。

•阶段性考试：在课程进行的不同阶段进行考试，检测学生所学知识的理解与应用能力。

•作品展示与答辩：学生展示自己的设计作品，并进行答辩，评估其综合应用能力和表达能力。

冲压模具设计实例设计实例：汽车车门内板冲压模具1.需求分析首先进行需求分析，了解客户对产品的要求。

在这个实例中，我们的客户要求生产汽车车门内板，需要模具能够冲压出符合要求的车门内板。

2.零件设计根据客户需求，设计车门内板零件。

考虑到实际生产中的材料和工艺要求，确定车门内板的形状、尺寸和厚度等。

3.工艺设计根据车门内板的形状和材料特性，确定冲压工艺。

包括冲压次数、冲压力度、冲裁布局等。

4.模具设计根据上述工艺要求，开始进行冲压模具的设计。

主要步骤如下：(1)模具结构设计：确定模具的结构形式，包括上模座、下模座、导柱、导套等部件。

(2)模具材料选择：根据模具的使用要求和生产批量确定模具材料。

汽车车门内板的生产通常使用耐磨性、强度高的工具钢。

(3)模具零件设计：根据模具结构设计的要求，设计模具的每个零件，包括上模、下模、剪切刀等。

(4)组件装配设计：将每个零件进行装配设计，确保零件可以精准地定位和配合。

(5)冲裁布局设计：根据冲裁过程的要求，确定上模、下模和冲裁刀的位置和布局，确保冲裁过程稳定和准确。

(6)模具热处理设计：由于模具在冲压过程中受到较大的应力和摩擦力，需要进行热处理，提高其硬度和耐磨性。

(7)模具安装设计：考虑到模具的使用和维护，设计合理的模具安装方式，方便更换模具和进行维护。

5.模具加工制造根据模具设计图纸，进行模具加工制造。

包括数控加工、磨削、电火花等工艺。

确保模具加工精度和质量。

6.模具调试和试产完成模具制造后，进行模具的调试和试产。

包括模具的安装和调整，冲压参数的调整等。

确保模具运行稳定和冲压产品质量合格。

通过以上步骤，完成一套汽车车门内板冲压模具的设计和制造。

在实际生产中，可以根据需求进行相应的改进和优化。

冲压模具设计是一门综合性较强的工程技术，需要综合考虑材料、工艺、机械、加工等方面的知识。

只有通过科学合理的设计，才能制造出高质量的冲压模具。
