显示技术进展 6Lecture6 背光模组光学系统

灯箱一般采用金属材料，如铝 合金或钢材，具有良好的导热 性能和强度。
灯箱内部通常会设置散热装置， 如散热片和风扇，以帮助光源 散热。
导光板结构
导光板是背光模组中的关键元件， 主要作用是将点光源或线光源转 换为面光源。
导光板采用光学级PMMA或PC 材料，表面经过特殊处理，具有 高透光率和均匀的光线扩散能力。
在制造过程中，需要控制温度、压力和时间等参数，以确保 导光板的光学性能和尺寸精度。
灯箱的制造工 艺
灯箱是背光模组的照明元件，其制造 工艺通常采用LED灯珠焊接在PCB板 上，再将PCB板固定在灯箱内。
在制造过程中，需要控制LED灯珠的 焊接质量、位置和方向，以确保灯箱 的发光效果和均匀性。
反射板的制造工 艺
亮度
背光模组的亮度决定了显示器在 明亮环境下的可视性。高亮度能 够提供更好的视觉效果，但同时 也会增加能耗。
对比度
对比度决定了图像的清晰度和细 节表现，高对比度能够提供更丰 富的色彩和更深的黑色表现。
色温调节范围
• 色温调节范围：色温是影响显示器色彩表现的重要参数，色温 调节范围广的背光模组能够提供更真实的色彩表现，满足不同 场景下的使用需求。
增亮膜材料
总结词
增亮膜能够提高背光模组的发光亮度和 视角范围，从而提高显示器的整体性能。
VS
详细描述
增亮膜的主要材料是光学级聚酯薄膜，经 过特殊处理后具有较高的反射率和折射率。 此外，增亮膜材料还能够有效地减小光线 的衰减和散射，从而提高背光模组的亮度 和视角范围。
背光模组的性能特点
亮度与对比度
反射板是背光模组的反射元件，其制造工艺通常采用镀膜 技术，在金属基材上镀上一层反射膜，以提高光的反射效率。

背光模组一、背光模组简介背光模组(Back light module)为液晶显示器面板(LCD panel)的关键零组件之一，由于液晶本身不发光，背光模组之功能即在于供应充足的亮度与分布均匀的光源，使其能正常显示影像。

LCD面板现已广泛应用于监视器、笔记型电脑、數位相机及投影机等具成长潜力之电子产品，因此带动背光模组及其相关零组件的需求持续成长，在面板低价化的刺激下，又以笔记型电脑及LCD监视器等大尺寸用面板需求最大，为背光模组需求成长的主要动力來源,也是背光模组为LCD 面板第二大关键零组件.背光模组为LCD 面板第二大关键零组件二、背光模组類别:一般而言，背光模组可分为前光式(Front light )与背光式(Back light)兩种，而背光式可依其规模的要求，以灯管的位置做分類，发展出下列三大结构：(1) 侧光式(Edge lighting)结构：发光源为摆在侧边之单支光源，导光板采射出成型无印刷式设计，一般常用于18吋以下中小尺寸的背光模组，其侧边入射的光源设计，拥有轻量、薄型、窄框化、低耗电的特色，亦为手机、个人數位助理(PDA) 、笔记型电脑的光源，目前亦有大尺寸背光模组采用侧光式结构。

(2) 直下型(Bottom lighting)结构：超大尺寸的背光模组，侧光式结构已经无法在重量、消费电力及亮度上占有优势，因此不含导光板且光源放置于正下方的直下型结构便被发展出來。

光源由自发性光源(例如灯管、发光二极体等)射出藉由反射板反射后，向上经扩散板均匀分散后于正面射出，因安置空间变大，灯管可依TFT面板大小使用2至多之灯管，但同时也增加了模组的厚度、重量、耗电量、其优点为高辉度、良好的出光视角、光利用效率高、结构简易化等，因而适用于对可携性及空间要求较不挑剔的LCD monitor与LCD TV ，其高消费电力(使用冷阴极管)，均一性不佳及造成LCD发热等问题仍需要求改善。

(3) 中空型结构：随着影像要求的尺吋增加，LCD也朝更大尺寸的方向发展，现在这類超大型的LCD被拿來当作监视器及璧挂式电视，不仅要求大画面、高亮度及轻量化，在电器上亦要求高功率下的低热效应，近年來发展的中空型结构的背光模组，使用热阴极管作为发光源。

光学显示技术的研究进展光学显示技术是一种用于显示图像和视频的技术，最常见的应用就是在电视、计算机显示器、手机屏幕等设备上。

随着科技的进步和人们对显示质量的要求不断提高，光学显示技术也在不断地进行研究和创新。

本文将对光学显示技术的研究进展进行概述。

首先，分辨率是光学显示技术研究的一个重要方向。

分辨率指的是显示设备能够显示的最细小单位的数量，也就是每个像素的数量。

过去，人们对分辨率的要求主要是保证图像、视频的清晰度，现在人们对分辨率的要求更高，要求显示设备能够显示更多的细节，以实现更真实、更逼真的显示效果。

研究者们通过改进像素的结构和排列方式，提高像素的密度，从而实现更高的分辨率。

例如，4K和8K显示技术就是最近几年光学显示技术的重要研究方向之一其次，色彩准确性也是光学显示技术研究的一个重要方向。

色彩准确性指的是显示设备能够准确再现原始图像、视频中的色彩。

在过去，人们对色彩准确性的要求相对较低，但随着数字摄影和电影制作技术的进步，人们对色彩准确性的要求越来越高。

因此，研究者们致力于开发各种技术来提高显示设备的色彩准确性，如更广的色域覆盖、更高的色彩深度和更准确的色彩校准技术等。

此外，刷新率也是光学显示技术研究的一个重要方向。

刷新率指的是显示设备每秒刷新图像的次数，通常以赫兹（Hz）为单位。

过去，人们对刷新率的要求相对较低，但现在人们对刷新率的要求越来越高，希望能够实现更流畅的显示效果。

高刷新率可以减少图像或视频的闪烁感，提供更稳定的显示效果。

因此，研究者们致力于提高显示设备的刷新率，以满足人们对高品质显示的需求。

最后，虚拟和增强现实技术的快速发展，也为光学显示技术的研究提供了新的方向。

虚拟现实（VR）和增强现实（AR）技术通过将计算机生成的图像或视频与现实世界进行混合，创造出一种身临其境的体验。

为了实现更逼真、更真实的VR和AR体验，研究者们不断改进光学显示技术，如改进头戴式显示器的光学透明度、增加显示设备的视野等。

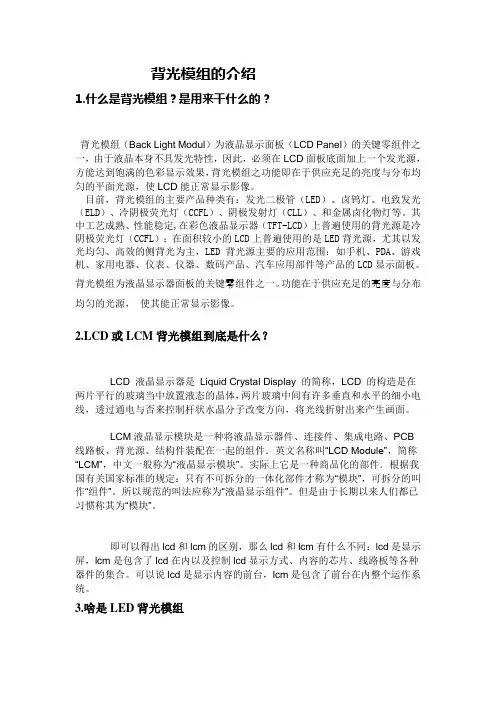

背光模组的介绍1.什么是背光模组？是用来干什么的？背光模组（Back Light Modul）为液晶显示面板（LCD Panel）的关键零组件之一，由于液晶本身不具发光特性，因此，必须在LCD面板底面加上一个发光源，方能达到饱满的色彩显示效果，背光模组之功能即在于供应充足的亮度与分布均匀的平面光源，使LCD能正常显示影像。

目前，背光模组的主要产品种类有：发光二极管（LED）、卤钨灯、电致发光（ELD）、冷阴极荧光灯（CCFL）、阴极发射灯（CLL）、和金属卤化物灯等。

其中工艺成熟、性能稳定,在彩色液晶显示器（TFT-LCD）上普遍使用的背光源是冷阴极荧光灯（CCFL）；在面积较小的LCD上普遍使用的是LED背光源，尤其以发光均匀、高效的侧背光为主，LED背光源主要的应用范围：如手机、PDA、游戏机、家用电器、仪表、仪器、数码产品、汽车应用部件等产品的LCD显示面板。

背光模组为液晶显示器面板的关键零组件之一。

功能在于供应充足的亮度与分布均匀的光源，使其能正常显示影像。

2.LCD或LCM背光模组到底是什么？LCD 液晶显示器是Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。

LCM液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件．英文名称叫“LCD Module”，简称“LCM”，中文一般称为“液晶显示模块”。

实际上它是一种商品化的部件．根据我国有关国家标准的规定：只有不可拆分的一体化部件才称为“模块”，可拆分的叫作“组件”。

所以规范的叫法应称为“液晶显示组件”。

但是由于长期以来人们都已习惯称其为“模块”。

即可以得出lcd和lcm的区别，那么lcd和lcm有什么不同：lcd是显示屏，lcm是包含了lcd在内以及控制lcd显示方式、内容的芯片、线路板等各种器件的集合。
