VGA视频线序VGA线序及接线图

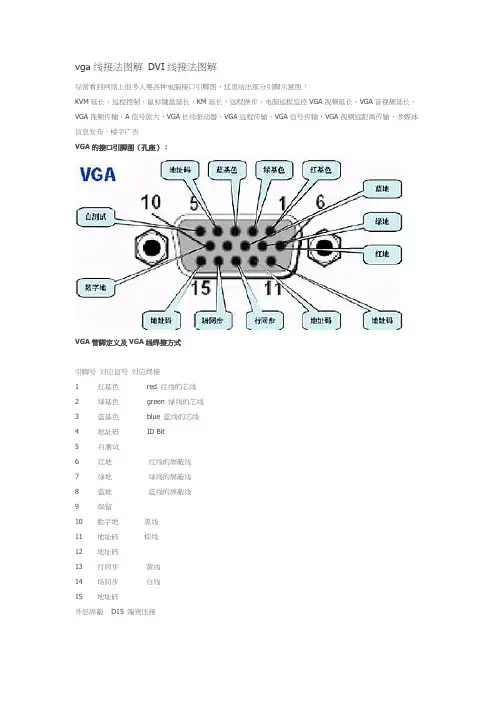

vga线接法图解DVI线接法图解经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：KVM延长，远程控制，鼠标键盘延长，KM延长，远程操作，电脑远程监控VGA视频延长，VGA音视频延长，VGA视频传输，A信号放大，VGA长线驱动器，VGA远程传输，VGA信号传输，VGA视频远距离传输，多媒体信息发布，楼宇广告VGA的接口引脚图（孔座）：VGA管脚定义及VGA线焊接方式引脚号对应信号对应焊接1 红基色red 红线的芯线2 绿基色green 绿线的芯线3 蓝基色blue 蓝线的芯线4 地址码ID Bit5 自测试6 红地红线的屏蔽线7 绿地绿线的屏蔽线8 蓝地蓝线的屏蔽线9 保留10 数字地黑线11 地址码棕线12 地址码13 行同步黄线14 场同步白线15 地址码外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

DVI-D接口示意图（转自家电网）：DVI-I接口示意图：PS/2 接口示意图：USB引脚图：Usb延长，USB信号延长，USB信号传输，USB传输，USB延长设备，USB远程使用，USB设备传输，USB信号放大，USB远程通讯接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+ RJ45网线顺序：568B:568A：HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。

HDMI一共有三种接口，这里贴出最常见的一种。

a。

经常瞧到网络上很多人要各种电脑接口引脚图,这里给出部分引脚示意图:ﻫKVM 延长,远程控制,鼠标键盘延长,KM延长,远程操作,电脑远程监控VGA视频延长,ＶGA音视频延长,VＧA视频传输,A信号放大,VGＡ长线驱动器,VGＡ远程传输,VGA信号传输,VGA视频远距离传输,多媒体信息发布,楼宇广告
VGA得接口引脚图(孔座):
VGＡ管脚定义及ＶＧA线焊接方式ﻫﻫ引脚号对应信号对应焊接ﻫ1红基色red 红线得芯线
2 绿基色green 绿线得芯线
4地址码IＤBit
３蓝基色bｌuｅ蓝线得芯线ﻫ
5 自测试
６红地红线得屏蔽线ﻫ７绿地绿线得屏蔽线
８蓝地蓝线得屏蔽线ﻫ９保留
１０数字地黑线ﻫ１1 地址码棕线
1３行同步黄线
１2 地址码ﻫ
15地址码
14 场同步白线ﻫ
外层屏蔽D15 端壳压接
还有一种非常适用得焊接方法:就就是在D1５两端得5～10 脚焊接在一起做公共地,红、绿、蓝得屏蔽线绞在一起接到公共地上; １、 2 、 3 脚接红、绿、蓝得芯线; 13 接黄线; １4 接白线;外层屏蔽压接到Ｄ15 端壳。

DVI－Ｄ接口示意图(转自家电网):
DVI－I接口示意图:
PS/2 接口示意图:
USB引脚图:
接线方式:红线:＋5V 黑线:GND 白线:D－绿线:D+ RJ4５网线顺序:
５６８B:
568A:
HＤＭI 引脚定义:HDＭI与DVI信号可以对定义相同得针脚做到兼容。

HDMI一共有三种接口,这里贴出最常见得一种。

a。

V G A接口详细接线图 Revised as of 23 November 2020VGA接口详细接线图VGA接口定义管脚定义1红基色red2绿基色green3蓝基色blue4地址码IDBit5自测试(各家定义不同) 6红地7绿地8蓝地9保留(各家定义不同)10数字地11地址码12地址码13行同步14场同步15地址码(各家定义不同) 计算机D15的焊接方法选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳）3+4线D15红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15端壳压接还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。

宏控中控系统输出口（VGA)选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳）5线D15红基色red(R)脚1绿基色green(G)脚2蓝基色blue(B)脚3行同步(H)脚13场同步(V)脚14地线D15端壳压接RGB接口专业的显示设备除了有D15接口外，还有rgbhv的BNC接口。

RGB的焊接方法非常简单一一即可，注意选用75欧的BNC头。

D15转RGBHV连接RBGHVD15红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线的芯线脚13黑线的屏蔽线脚10黄线的芯线脚14黄线的屏蔽线脚11D15端壳与10、6、7、8连接起来形成共地VGA接口定义管脚定义1红基色red2绿基色green3蓝基色blue4地址码IDBit5自测试(各家定义不同)6红地7绿地8蓝地9保留(各家定义不同)10数字地11地址码12地址码13行同步14场同步15地址码(各家定义不同)计算机D15的焊接方法选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳）3+4线D15红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15端壳压接还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。

显示器接口针脚定义及接法针脚名称描述1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red2绿基色green3蓝基色blue4地址码ID Bit5自测试(各家定义不同)6红地7绿地8蓝地9保留(各家定义不同)10数字地11地址码12地址码13行同步14场同步15地址码(各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11母头（孔）公头（针）黄线脚13白线脚14外层屏蔽D15端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、"2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。
