各种音视频线的焊接方法

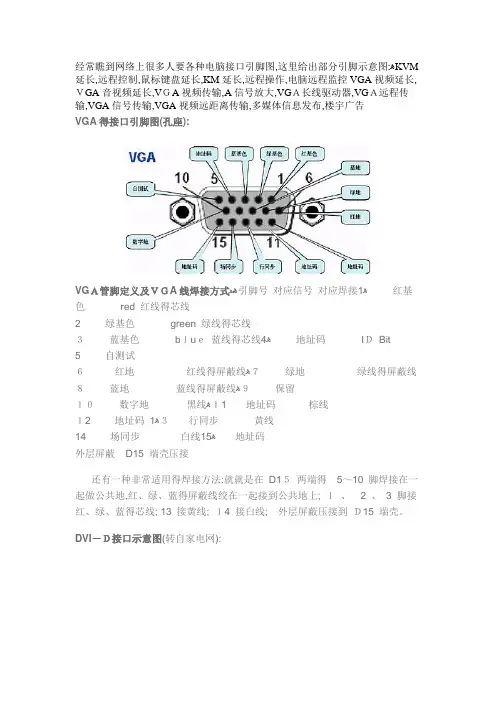

经常瞧到网络上很多人要各种电脑接口引脚图,这里给出部分引脚示意图:ﻫKVM 延长,远程控制,鼠标键盘延长,KM延长,远程操作,电脑远程监控VGA视频延长,ＶGA音视频延长,VＧA视频传输,A信号放大,VGＡ长线驱动器,VGＡ远程传输,VGA信号传输,VGA视频远距离传输,多媒体信息发布,楼宇广告
VGA得接口引脚图(孔座):
VGＡ管脚定义及ＶＧA线焊接方式ﻫﻫ引脚号对应信号对应焊接ﻫ1红基色red 红线得芯线
2 绿基色green 绿线得芯线
4地址码IＤBit
３蓝基色bｌuｅ蓝线得芯线ﻫ
5 自测试
６红地红线得屏蔽线ﻫ７绿地绿线得屏蔽线
８蓝地蓝线得屏蔽线ﻫ９保留
１０数字地黑线ﻫ１1 地址码棕线
1３行同步黄线
１2 地址码ﻫ
15地址码
14 场同步白线ﻫ
外层屏蔽D15 端壳压接
还有一种非常适用得焊接方法:就就是在D1５两端得5～10 脚焊接在一起做公共地,红、绿、蓝得屏蔽线绞在一起接到公共地上; １、 2 、 3 脚接红、绿、蓝得芯线; 13 接黄线; １4 接白线;外层屏蔽压接到Ｄ15 端壳。

DVI－Ｄ接口示意图(转自家电网):
DVI－I接口示意图:
PS/2 接口示意图:
USB引脚图:
接线方式:红线:＋5V 黑线:GND 白线:D－绿线:D+ RJ4５网线顺序:
５６８B:
568A:
HＤＭI 引脚定义:HDＭI与DVI信号可以对定义相同得针脚做到兼容。

HDMI一共有三种接口,这里贴出最常见得一种。

a。

常用音频线材的连接头卡农大二芯大三芯制作方式常用音频线材的连接头卡农/大二芯/大三芯制作方式（图）常用音频线材的连接头卡农/大二芯/大三芯制作方式（图）一套可用的音响设备无论专业还是非专业的民用音响设备除了设备本身外还需要各种连接线材将进行连接后才能够正常安全使用。

通常民用的设备从简单的DVD到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但是一套专业扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。

一根完整的线材是由接插头和线组成的。

下面是对常用插头、线材及连接线的制作的介绍。

1、常用设备的音频连接插头：在一个音频工程中设备的输出、输入信号种类分为音频信号和视频信号；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如CD播放机/ 卡座/ DVD播放机及的输出多为非平衡信号）。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。

1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。

卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。

很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

B、大三芯插头或6.3mm三芯插头（PhoneJack Balance）1.2、常用的非平衡信号插头：A、大二芯插头（PhoneJack Unbalance ）。

B、莲花插头（RCA）C、小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。

小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源（便携CD / MP3等）的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。

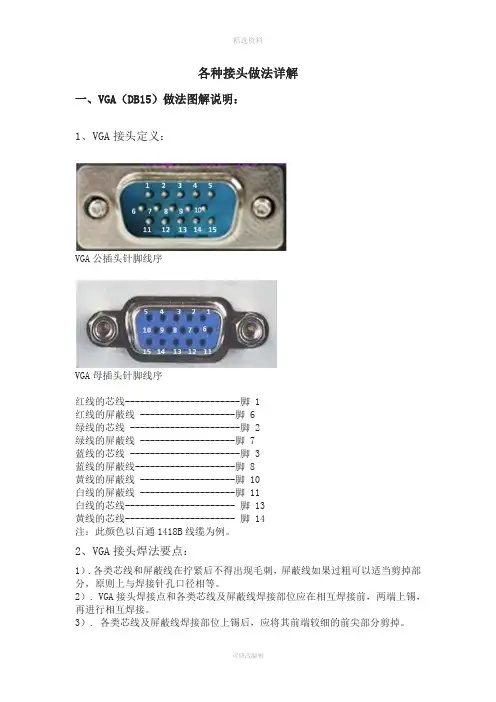

各种接头做法详解一、VGA（DB15）做法图解说明：1、VGA接头定义：VGA公插头针脚线序VGA母插头针脚线序红线的芯线-----------------------脚1红线的屏蔽线-------------------脚6绿线的芯线----------------------脚2绿线的屏蔽线-------------------脚7蓝线的芯线----------------------脚3蓝线的屏蔽线--------------------脚8黄线的屏蔽线-------------------脚10白线的屏蔽线-------------------脚11白线的芯线---------------------- 脚13黄线的芯线---------------------- 脚14注：此颜色以百通1418B线缆为例。

2、VGA接头焊法要点：1）.各类芯线和屏蔽线在拧紧后不得出现毛刺，屏蔽线如果过粗可以适当剪掉部分，原则上与焊接针孔口径相等。

2）. VGA接头焊接点和各类芯线及屏蔽线焊接部位应在相互焊接前，两端上锡，再进行相互焊接。

3）. 各类芯线及屏蔽线焊接部位上锡后，应将其前端较细的前尖部分剪掉。

4）.焊接时，应先焊接屏蔽线，再焊接各类芯线。

3、VGA接头做法图解说明：（注：线缆以百通1418B线缆为例。

）图1：图2：外皮剥去约120mm。

图3：外护套热缩管直径为12mm,长度约为130mm。

图4：芯线护套热缩管直径为2mm,长度约为20mm。

图5：芯线外皮剥去约60mm。

图6：提前把芯线护套热缩管套上去。

图7：图8：。

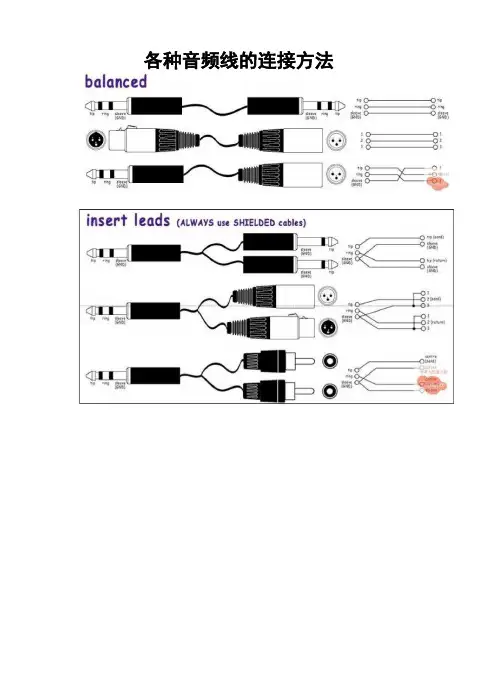

各种音频线的连接方法unbalanced存入将出不毕说运行时被1和猫3必注援时；图44：手激式XLR疫3积插:头迷接乩他含触没招需将乐辘和战他类型的设善与MIC800连接时，请使用如下图所示的为"TS或笈TRS插头，心）1 MIC8W接口的惮细介绍请参试苒23疗法物“音响设备常用连接头及音视频线材的制作方法音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。

通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。

一根完整的线材是由接插头和线组成的。

下面对常用插头、线材及连接线的制作进行一下简单的介绍。

1、常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD播放机/卡座/ CD播放机及的输出多为非平衡信号）。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK （纽垂克）公司发明，因此又称‘NEUTRIK （纽垂克）插头”或“四芯（二芯、八芯）音箱插夹。

1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。

卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。

很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

1.2、常用的非平衡信号插头：A、大二芯插头（PhonJack Unbalance）。

各种音视频线的焊接方法音视频线（Audio and Video cables）是用于传输音频和视频信号的线缆，它们在不同的设备之间起着重要的连接作用。

以下是几种常见的音视频线的焊接方法：1.RCA焊接方法：RCA（Radio Corporation of America）线是一种常用的音频和视频连接线。

它通常用于连接音频和视频设备，如音响系统、电视机和 DVD播放器等。

RCA 线一般有红、白或黑色的音频插头和黄色的视频插头。

焊接方法：-首先，剪断RCA线的两端以获得所需的长度。

-确定每个插头的正、负极性，红为右声道，白或黑为左声道，黄为视频信号。

-使用剥线钳去除电缆外皮，并留下一小段外皮以保护内部导线。

-用剥线钳分别剥开每个导线的外绝缘层，露出内部裸露的金属导线。

-整理好导线，将相应的正极性导线分别用锡焊覆盖，然后焊接到插头的正极脚上。

-将负极性导线焊接到插头的负极脚上。

-用热缩套或胶带包裹焊接处以保护焊接点，然后整理好线缆。

2.HDMI焊接方法：焊接方法：-HDMI线内部有多个对绞线对。

首先使用刀片刮开绞线对的外绝缘层。

-确定每对绞线对应的信号线（正、负极性）以及屏蔽层。

-随后，去除每对绞线对的内绝缘层，露出裸露的信号线。

-将相应的正极性线从每个绞线对中分离出来，用锡焊加热并将其焊接到插头的正极脚上。

-所有负极性线焊接并连接到插头的负极脚上。

-最后，将屏蔽层上的信号地线焊接到插头的地脚上。

-使用热缩套或胶带包裹每个焊接点并整理好线缆。

除了以上两种常见的音视频线焊接方法外，还有一些其他类型的音视频线需要不同的焊接方法，例如：3.XLR焊接方法：XLR（X connector, Locking connectoR）线通常用于连接麦克风和音频设备。

它们有三个或更多的引脚，用于传输音频信号和电源。

焊接方法与上述相似，需要正确连接相应的引脚和电源线。

4. Coaxial 焊接方法：同轴电缆（Coaxial cable）是一种传输高频信号的电缆，通常用于电视天线和有线电视连接等。

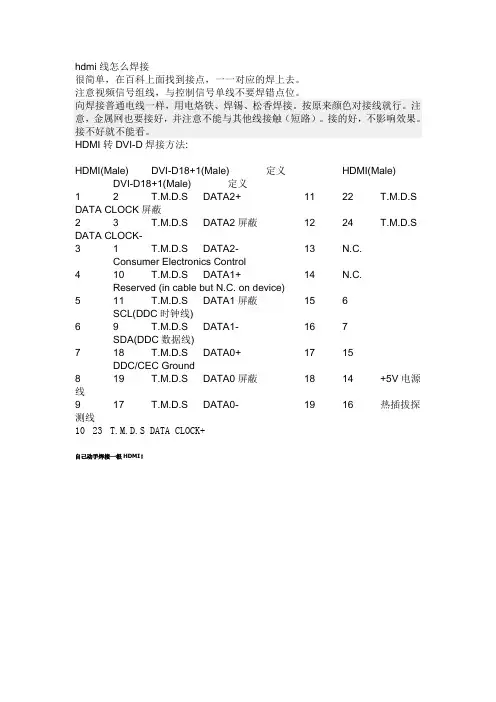

hdmi线怎么焊接很简单，在百科上面找到接点，一一对应的焊上去。

注意视频信号组线，与控制信号单线不要焊错点位。

向焊接普通电线一样，用电烙铁、焊锡、松香焊接。

按原来颜色对接线就行。

注意，金属网也要接好，并注意不能与其他线接触（短路）。

接的好，不影响效果。

接不好就不能看。

HDMI转DVI-D焊接方法:HDMI(Male) DVI-D18+1(Male) 定义HDMI(Male) DVI-D18+1(Male) 定义1 2 T.M.D.S DATA2+ 11 22 T.M.D.S DATA CLOCK屏蔽2 3 T.M.D.S DATA2屏蔽12 24 T.M.D.S DATA CLOCK-3 1 T.M.D.S DATA2- 13 N.C.Consumer Electronics Control4 10 T.M.D.S DATA1+ 14 N.C.Reserved (in cable but N.C. on device)5 11 T.M.D.S DATA1屏蔽15 6SCL(DDC时钟线)6 9 T.M.D.S DATA1- 16 7SDA(DDC数据线)7 18 T.M.D.S DATA0+ 17 15DDC/CEC Ground8 19 T.M.D.S DATA0屏蔽18 14 +5V电源线9 17 T.M.D.S DATA0- 19 16 热插拔探测线10 23 T.M.D.S DATA CLOCK+自己动手焊接一根HDMI！首先搞定线序问题。

这个是HDMI 线的断面图。

剥开后是这样的其中，有4组是带屏蔽的。

即“1”，“2”，“3”，“4”，每组3根线，其中一根接地线，一跟为白色。

各自线的内容下图。

发表于2009-1-15 10:15 资料个人空间短消息加为好友声学处理－上海季花-声学扩散板制作专家！HDMI插头焊接有正反2面。

一面9个焊接点，一面10个焊接点。

网络上的技术大全，看不懂。

我直接上个最直接的吧。

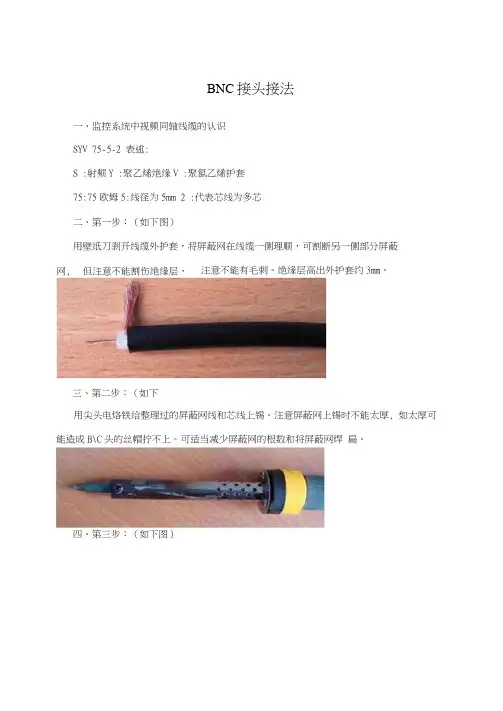

BNC 接头接法一、监控系统中视频同轴线缆的认识SYV 75-5-2 表述:S :射频Y :聚乙烯绝缘V :聚氯乙烯护套75:75欧姆5:线径为5mm 2 :代表芯线为多芯二、第一步：（如下图）用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽 用尖头电烙铁给整理过的屏蔽网线和芯线上锡。

注意屏蔽网上锡时不能太厚, 如太厚可能造成B\C 头的丝帽拧不上。

可适当减少屏蔽网的根数和将屏蔽网焊 扁。

四、第三步：（如下图）网, 但注意不能割伤绝缘层， 注意不能有毛刺。

绝缘层高出外护套约3mm 。

三、第二步：（如下图）五、第四步：（如下图）用电烙铁给B\C头上锡，一定要足够的锡以保证焊接强度。

六、第五步：（如下图）将上过锡的线缆与上过锡的B\C头直接焊接。

整理毛刺。

视频监控安装及BNC接头做法（示意图）2009-08-28 20:381•剥线同轴电缆山外向内分别为保护胶皮、金属屏蔽网线，接地屏蔽线，、乳口色透明绝缘层和芯线，信号线，，芯线由一根或儿根铜线构成，金属屏蔽网线是山金属线编织的金属网，内外层导线之间用乳口色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1. 5cm,小心不要割伤金属屏蔽线，再将芯线外的乳口色透明绝缘层剥去0. 6cm,使芯线裸露。

2•连接芯线购回的B\C接头III BNC接头本体、屏蔽金属套筒、芯线插针山三件组成，芯线插针用于连接同轴电缆芯线；剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BXC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从B\C接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体；4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

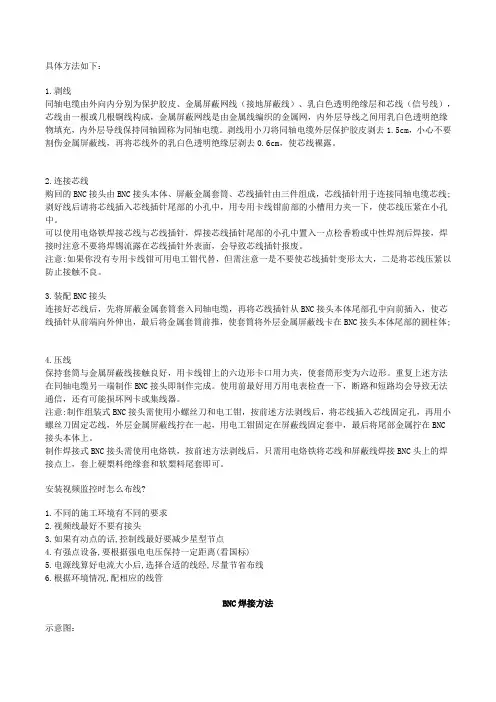

具体方法如下：1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

重复上述方法在同轴电缆另一端制作BNC接头即制作完成。

使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。

注意:制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。

制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。

安装视频监控时怎么布线?1.不同的施工环境有不同的要求2.视频线最好不要有接头3.如果有动点的话,控制线最好要减少星型节点4.有强点设备,要根据强电电压保持一定距离(看国标)5.电源线算好电流大小后,选择合适的线经,尽量节省布线6.根据环境情况,配相应的线管BNC焊接方法示意图：第一步：（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。

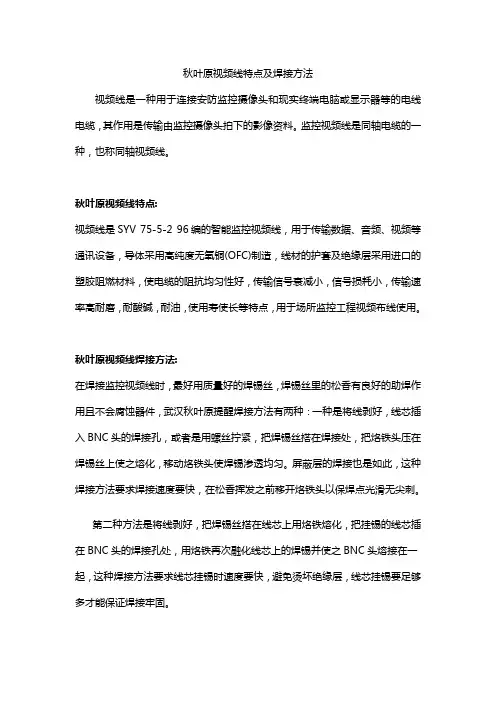

秋叶原视频线特点及焊接方法
视频线是一种用于连接安防监控摄像头和现实终端电脑或显示器等的电线电缆，其作用是传输由监控摄像头拍下的影像资料。

监控视频线是同轴电缆的一种，也称同轴视频线。

秋叶原视频线特点:
视频线是SYV 75-5-2 96编的智能监控视频线，用于传输数据、音频、视频等通讯设备，导体采用高纯度无氧铜(OFC)制造，线材的护套及绝缘层采用进口的塑胶阻燃材料，使电缆的阻抗均匀性好，传输信号衰减小，信号损耗小，传输速率高耐磨，耐酸碱，耐油，使用寿使长等特点，用于场所监控工程视频布线使用。

秋叶原视频线焊接方法:
在焊接监控视频线时，最好用质量好的焊锡丝，焊锡丝里的松香有良好的助焊作用且不会腐蚀器件，武汉秋叶原提醒焊接方法有两种：一种是将线剥好，线芯插入BNC头的焊接孔，或者是用螺丝拧紧，把焊锡丝搭在焊接处，把烙铁头压在焊锡丝上使之熔化，移动烙铁头使焊锡渗透均匀。

屏蔽层的焊接也是如此，这种焊接方法要求焊接速度要快，在松香挥发之前移开烙铁头以保焊点光滑无尖刺。

第二种方法是将线剥好，把焊锡丝搭在线芯上用烙铁熔化，把挂锡的线芯插在BNC头的焊接孔处，用烙铁再次融化线芯上的焊锡并使之BNC头熔接在一起，这种焊接方法要求线芯挂锡时速度要快，避免烫坏绝缘层，线芯挂锡要足够多才能保证焊接牢固。

监控视频线应用非常的广泛，同时和我们的生活密切相关，我们在小区里、工作的写字楼里，街道口等等这些地方，都能看到监控摄像头，当然后面就是带着监控视频线了。

所以，监控视频线给我们提供了良好的安全保障。

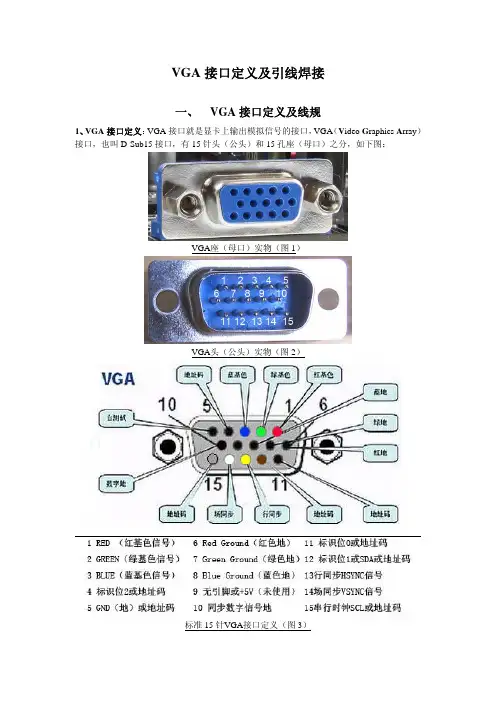

VGA接口定义及引线焊接一、 VGA接口定义及线规1、VGA接口定义：VGA接口就是显卡上输出模拟信号的接口，VGA（V ideo G raphics A rray）接口，也叫D-Sub15接口，有15针头（公头）和15孔座（母口）之分，如下图：VGA座（母口）实物（图1）VGA头（公头）实物（图2）标准15针VGA接口定义（图3）2、VGA常见线规VGA线分“3+2，3+4，3+6，3+8”等多种规格，“3”表示三根同轴线（粗）：红色、绿色、蓝色，“6”指六根绝缘导线（细）：棕色、橙色、黑色、白色、黄色、灰色（或红色、绿色、黑色、白色、黄色、灰色）等。

“3+2接法”纯平显示器适用，不适用大屏液晶、电视和投影；“3+4接法”多数液晶适用，但不适合定位屏幕数据的类型液晶等显示设备，不适用投影；“3+6接法”适用绝大多数显示设备，适用投影。

常见的3+6VGA线缆（图4）.二、 工程上标准VGA视频线焊接方法本人经验：因为各品牌设备间的差异，所以VGA接法就不完全一致，不过其3基色+行场同步针脚是相同的，保险的做法是：用万用表检测下原配的VGA短线，也可以找根可正常显示的VGA线检测，以确定线序，注意那几根线接地或直通，工程焊接比照此线序就可以了。

A、9芯（3+6）VGA视频线焊接方法如下（以夏普XG-J236XA投影机随机线为例）1脚红基色，即VGA线的红色线的粗芯线①2脚绿基色，即VGA线的绿色线的粗芯线②3脚蓝基色，即VGA线的蓝色线的粗芯线③4脚接地5脚接地6脚红基色地，即VGA线的红色线的屏蔽网7脚绿基色地，即VGA线的绿色线的屏蔽网8脚蓝基色地，即VGA线的蓝色线的屏蔽网9脚空针10脚数字信号地，接黑色细芯线④11脚接地12脚串行数据控制线SDA，接棕色细芯线⑤13脚行同步HSYNC，接黄色细芯线⑥14脚场同步VSYNC，接白色细芯线⑦15脚串行时钟SCL，接灰色细芯线⑧外壳接地（夏普投影仪VGA线是将4、5、6、7、8、11连在一起接外壳的）上面这种焊法方式用了8芯即“3+5”接法，多一根线剪掉B、11芯（3+8）VGA视频线焊接方法如下（以惠普品牌机随机线为例，可用于上述投影仪）1脚红基色，即VGA线的红色线的粗芯线①2脚绿基色，即VGA线的绿色线的粗芯线②3脚蓝基色，即VGA线的蓝色线的粗芯线③4脚接地5脚地址码，接红色细线④6脚红基色地，即VGA线的红色线的屏蔽网7脚绿基色地，即VGA线的绿色线的屏蔽网8脚蓝基色地，即VGA线的蓝色线的屏蔽网9脚 +5V电源或空，接绿色细线⑤10脚数字信号地，接黑色细芯线⑥11脚接地12脚串行数据控制线SDA，接棕色细芯线⑦13脚行同步HSYNC，接黄色细芯线⑧14脚场同步VSYNC，接白色细芯线15脚串行时钟SCL，接灰色细芯线⑩外壳接地，（该线是将4、6、7、8、11连在一起接外壳的）上面这种焊法方式用了8芯即“3+7”接法，多一根线剪掉C、7芯3+4普通VGA信号线D15焊接方法一1脚红基色，即VGA线的红色线的粗芯线①2脚绿基色，即VGA线的绿色线的粗芯线②3脚蓝基色，即VGA线的蓝色线的粗芯线③4脚空5脚空6脚红线的屏蔽线7脚绿线的屏蔽线8脚蓝线的屏蔽线9脚空10脚数字信号地接黑色细芯线④11脚控制或地址码接棕色细芯线⑤12脚空13脚行同步接黄色细芯线⑥14脚场同步接白色细芯线⑦15脚外层屏蔽线,接壳压接外壳D15 接地，即线缆外屏蔽网D、7芯3+4普通VGA信号线D15焊接方法二(工程实用焊法):1脚—红信号红色线的粗芯线①2脚—绿信号绿色线的粗芯线②3脚—蓝信号蓝色线的粗芯线③4脚—地址码空5脚—地址码接公共地6脚—红屏蔽线接地接公共地7脚—绿屏蔽线接地接公共地8脚—蓝屏蔽线接地接公共地9脚—备用空10脚—数字信号接地接公共地11脚—控制或地址码空12脚—地址码空13脚—行信号接细黄线④14脚—垂直信号接细白线15脚—接公共地外层屏蔽线,接壳压接注意: 要把5和10针脚用短接线连在一起和VGA线屏蔽网同时焊在VGA金属头上。

,音响设备常用连接头及音视频线材的制作方法(3221人评价)|140013人阅读|29528次下载|举报文档教你如何接音响19“NEUTRIK”输出端口输出的点位为“+1、-1”也有其它点位的如“+2、-2”。

因此，在用“NEUTRIK”输出时请查看功放输出端的提示。

音箱的输入端口也有“NEUTRIK”、“压线卡”及“接线柱”等形式。

图24标示出4种常见的音箱“NEUTRIK”输入面板图。

通常带“NEUTRIK”输入端口的音箱会有两个“NEUTRIK”端口，也会有“PARALLEL INPUTS”（并连输入）字样或者一个标示“IN”一个标示“OUT”字样，其实这两种标注的意思是相同的即两个接口是并接可以任意使用其一（图24中1、2），并且也可通过另一个接口并接其它音箱；“PIN1+/1-、PIN2+/2-”表明是4芯的音箱插头。

图24大家在很多杂志中见过全频音箱的图片，一只全频音箱至少由两个单元组成的，即一个高音单元（较小），一个中低音单元（较大）。

一个音频信号通过“分配器”分频后将相应的频率分配给高音和中低音单元。

大多数音箱本身是具备内置分配器的，内置分配器也称“无源内置分频”（如EV的E、G、F、SX；TANNOY的V、i等系列音箱）。

有些音箱不具备内置分配器功能必须通过外置分配器（音箱处理器或控制器）将音频信号分频后通过相应的功放传送给一只音箱的不同单元（如EV的QRX153，TANNOY的iQ10等系列音箱），外置分配器又称“有源外置20分频”。

还有些音箱是内、外置分频都可以的（如EV的RX/QRX112/75、115/75、SX500等音箱）。

我们又如何分辨一只音箱是内置还是外置分频或这两者全可以呢？首先音箱的使用手册中会有该音箱的说明，其次，音箱输入端口同样也有说明。

图24中1、2为内置分频、4为外置分频、3则两种方式都可以。

图24中1、2标注“PIN1+FR+/PIN1-FR-、PIN2+N.C+/2-N.C-”意思为:“NEUTRIK”4个芯中“1+”端为信号“+”、“1-”端为信号“-”，“2+、2-”为空（N.C）。

第二讲常见音视频线缆接头的制作教学目标掌握常见视频接头、音频接头和VGA接头的制作方法一、BNC（同轴电缆）接头的制作制作BNC接头（Q9接头）的常用工具是螺丝刀、电烙铁、剥线钳。

接头制作的基本步三HC接头本本芯线括计屏阿重用春港（一）剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或多根铜线构成，金属藕网线是由金属线编织的金属网，芯线和屏蔽网之间用乳白色透明绝缘物填充。

剥线时，可用小刀将同轴电缆外层保护胶皮剥去1-2cm，尽量不要割断金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.5-1cm，使芯线裸露。

（二）芯线的连接BNC接头一般由BNC接头本体、芯线插针、屏蔽金属套筒三部分组成，芯线插针用于连接同轴电缆芯线。

在剥线之后，将芯线插入芯线插针尾部的小孔，使用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

当然，也可以使用电烙铁直接焊接芯线与芯线插针，焊接时注意不要将焊锡流露在芯线插针外表面。

如果没有专用卡线钳可用电工钳代替，需要注意将芯线压紧以防止接触不良，但要用力适当以免造成芯线插针变形。

（三）装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体内。

（四）压线保持套筒与金属屏蔽线接触良好，用卡线钳用力夹压套筒，使BNC接头本体固定在线缆上。

重复上述方法在同轴电缆另一端制作BNC接头即制作完成。

待BNC电缆制作完成，最好用万用电表进行检查后在使用，断路和短路均会导致信号传输故障。

二、RCA接头的制作RCA接头通常采用同轴传输信号（BNC）的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可用于传输音频、视频信号，是工程应用中最常见的接头之一。

先将皿接头金属套筒套入同轴电缆，待剥线完成后，使用电烙铁焊接电缆芯线与RCA 接头插针，焊接电缆屏蔽层与皿接头金属外壳，再套上接头金属筒套即可。

AV端口大全（包括音频与视频）家庭影院中的音视频都是由不同的器材相互连接而组成的，而把这些影音器材连接起来的就是各种各样的线材，它们分别负责着视频和音频信号的传输，又或者同时传输AV信号。

因此可以这样认为，影音效果的好劣与否出了受到器材品质的影响之外，还取决于不同线材的使用。

因为不同的线材出了外观和包装存在差异以外，从生产工艺、原材料的选择到各种新型技术的运用都使得线材破乃至有较大的差异。

我们在这一期关于家庭影院标准的特别策划中，将详细地向大家介绍各种线材以及插口标准，方便读者进行不同的搭配和使用系统连接。

同轴音频线同轴音频接口（Coaxial），标准为SPDIF（Sony / Philips Digital InterFa ce），是由索尼公司与飞利浦公司联合制定的，在视听器材的背板上有Coaxial 作标识，主要是提供数字音频信号的传输。

它的接头分为RCA和BNC两种。

数字同轴接口采用阻抗为75Ω的同轴电缆为传输媒介，其优点是阻抗恒定，传输频带较宽，优质的同轴电缆频宽可达几百兆赫。

同轴数字传输线标准接头采用BNC头，其阻抗是75Ω，与75Ω的同轴电缆配合，可保证阻抗恒定，确保信号传输正确。

也就是说在传输的线材搭配上，应该是以适用于传输高频率数字讯号的75欧姆同轴线材作为喇叭线喇叭线是连接于功率放大器和喇叭之间，用来传送模拟音频信号，使喇叭发声的线材。

主要有裸线连接，香蕉插头与Y插头之分，不同的插头或者裸线都是为了方便不同用家连接习惯，同时又因为线材用料的不同而安装上不同的连接插头。

喇叭线的链接主要是要求插头能够紧密接触到器材的插口上，从而提高传输性能和稳定性。

RS-232CRS-232C标准（协议）的全称是EIA-RS-232C标准，是最为常见的串行接口。

RS-232C规标准接口有25条线，包括4条数据线，11条控制线，3条定时线，7条备用和未定义线，常用的只有9条线，常用于与25pin D-sub端口一同使用，其最大传输速率为20kbps，线缆最长为15米。
