各种音视频线的焊接方法

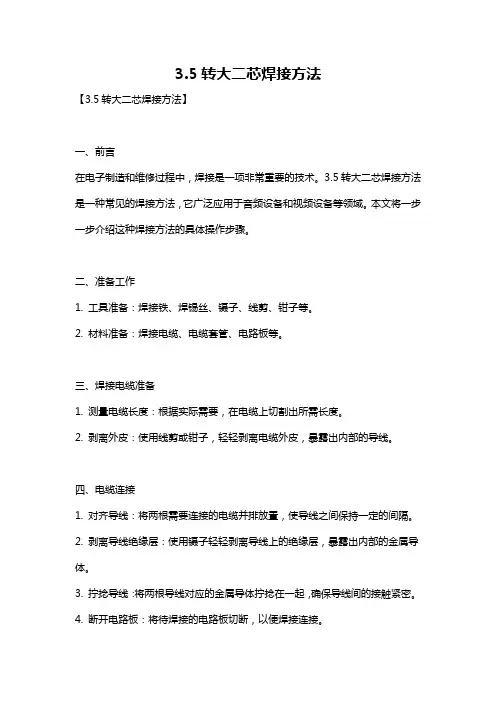

3.5转大二芯焊接方法【3.5转大二芯焊接方法】一、前言在电子制造和维修过程中，焊接是一项非常重要的技术。

3.5转大二芯焊接方法是一种常见的焊接方法，它广泛应用于音频设备和视频设备等领域。

本文将一步一步介绍这种焊接方法的具体操作步骤。

二、准备工作1. 工具准备：焊接铁、焊锡丝、镊子、线剪、钳子等。

2. 材料准备：焊接电缆、电缆套管、电路板等。

三、焊接电缆准备1. 测量电缆长度：根据实际需要，在电缆上切割出所需长度。

2. 剥离外皮：使用线剪或钳子，轻轻剥离电缆外皮，暴露出内部的导线。

四、电缆连接1. 对齐导线：将两根需要连接的电缆并排放置，使导线之间保持一定的间隔。

2. 剥离导线绝缘层：使用镊子轻轻剥离导线上的绝缘层，暴露出内部的金属导体。

3. 拧捻导线：将两根导线对应的金属导体拧捻在一起，确保导线间的接触紧密。

4. 断开电路板：将待焊接的电路板切断，以便焊接连接。

五、焊接操作1. 预热焊接铁：将焊接铁插入电源并调至适当温度，等待其预热至工作温度。

2. 涂抹焊锡：将焊锡丝放置在导线接触处，利用热量使焊锡熔化并均匀分布在导线上。

3. 接触焊锡：将预热的焊接铁与导线上的焊锡接触，使焊锡完全熔化并附着在导线上，同时焊接铁的温度应控制在适当的范围内。

4. 加热接口：将焊接铁稍微移动一段距离，将焊锡熔化并涂抹在电路板上，加热焊接接口，使焊锡与导线和电路板上的金属部分充分融合。

5. 冷却固化：等待焊接接口冷却，焊锡固化后，焊接过程完成。

六、焊接后处理1. 清理焊接区域：等待焊接部位彻底冷却后，使用镊子或钳子清理焊接区域，除去多余的焊锡和焊接渣。

2. 粘贴电缆套管：将电缆套管套在焊接部位，保护焊接接口及其周围的导线。

3. 修整电路板：使用线剪或钳子将电路板的边缘修整干净，以确保整体美观。

七、注意事项1. 注意安全：焊接时应佩戴适当的防护用具，避免烫伤和吸入有害气体。

2. 控制焊接温度：焊接温度过高会损坏导线和电路板，温度过低则焊接不牢固。

各种接头做法详解一、VGA（DB15）做法图解说明：1、VGA接头定义：VGA公插头针脚线序VGA母插头针脚线序红线的芯线-----------------------脚1红线的屏蔽线-------------------脚6绿线的芯线----------------------脚2绿线的屏蔽线-------------------脚7蓝线的芯线----------------------脚3蓝线的屏蔽线--------------------脚8黄线的屏蔽线-------------------脚10白线的屏蔽线-------------------脚11白线的芯线---------------------- 脚13黄线的芯线---------------------- 脚14注：此颜色以百通1418B线缆为例。

2、VGA接头焊法要点：1）.各类芯线和屏蔽线在拧紧后不得出现毛刺，屏蔽线如果过粗可以适当剪掉部分，原则上与焊接针孔口径相等。

2）. VGA接头焊接点和各类芯线及屏蔽线焊接部位应在相互焊接前，两端上锡，再进行相互焊接。

3）. 各类芯线及屏蔽线焊接部位上锡后，应将其前端较细的前尖部分剪掉。

4）.焊接时，应先焊接屏蔽线，再焊接各类芯线。

3、VGA接头做法图解说明：（注：线缆以百通1418B线缆为例。

）图1：图2：外皮剥去约120mm。

图3：外护套热缩管直径为12mm,长度约为130mm。

图4：芯线护套热缩管直径为2mm,长度约为20mm。

图5：芯线外皮剥去约60mm。

图6：提前把芯线护套热缩管套上去。

图7：图8：。

各种音视频线的焊接方法音视频线（Audio and Video cables）是用于传输音频和视频信号的线缆，它们在不同的设备之间起着重要的连接作用。

以下是几种常见的音视频线的焊接方法：1.RCA焊接方法：RCA（Radio Corporation of America）线是一种常用的音频和视频连接线。

它通常用于连接音频和视频设备，如音响系统、电视机和 DVD播放器等。

RCA 线一般有红、白或黑色的音频插头和黄色的视频插头。

焊接方法：-首先，剪断RCA线的两端以获得所需的长度。

-确定每个插头的正、负极性，红为右声道，白或黑为左声道，黄为视频信号。

-使用剥线钳去除电缆外皮，并留下一小段外皮以保护内部导线。

-用剥线钳分别剥开每个导线的外绝缘层，露出内部裸露的金属导线。

-整理好导线，将相应的正极性导线分别用锡焊覆盖，然后焊接到插头的正极脚上。

-将负极性导线焊接到插头的负极脚上。

-用热缩套或胶带包裹焊接处以保护焊接点，然后整理好线缆。

2.HDMI焊接方法：焊接方法：-HDMI线内部有多个对绞线对。

首先使用刀片刮开绞线对的外绝缘层。

-确定每对绞线对应的信号线（正、负极性）以及屏蔽层。

-随后，去除每对绞线对的内绝缘层，露出裸露的信号线。

-将相应的正极性线从每个绞线对中分离出来，用锡焊加热并将其焊接到插头的正极脚上。

-所有负极性线焊接并连接到插头的负极脚上。

-最后，将屏蔽层上的信号地线焊接到插头的地脚上。

-使用热缩套或胶带包裹每个焊接点并整理好线缆。

除了以上两种常见的音视频线焊接方法外，还有一些其他类型的音视频线需要不同的焊接方法，例如：3.XLR焊接方法：XLR（X connector, Locking connectoR）线通常用于连接麦克风和音频设备。

它们有三个或更多的引脚，用于传输音频信号和电源。

焊接方法与上述相似，需要正确连接相应的引脚和电源线。

4. Coaxial 焊接方法：同轴电缆（Coaxial cable）是一种传输高频信号的电缆，通常用于电视天线和有线电视连接等。

hdmi线怎么焊接很简单，在百科上面找到接点，一一对应的焊上去。

注意视频信号组线，与控制信号单线不要焊错点位。

向焊接普通电线一样，用电烙铁、焊锡、松香焊接。

按原来颜色对接线就行。

注意，金属网也要接好，并注意不能与其他线接触（短路）。

接的好，不影响效果。

接不好就不能看。

HDMI转DVI-D焊接方法:HDMI(Male) DVI-D18+1(Male) 定义HDMI(Male) DVI-D18+1(Male) 定义1 2 T.M.D.S DATA2+ 11 22 T.M.D.S DATA CLOCK屏蔽2 3 T.M.D.S DATA2屏蔽12 24 T.M.D.S DATA CLOCK-3 1 T.M.D.S DATA2- 13 N.C.Consumer Electronics Control4 10 T.M.D.S DATA1+ 14 N.C.Reserved (in cable but N.C. on device)5 11 T.M.D.S DATA1屏蔽15 6SCL(DDC时钟线)6 9 T.M.D.S DATA1- 16 7SDA(DDC数据线)7 18 T.M.D.S DATA0+ 17 15DDC/CEC Ground8 19 T.M.D.S DATA0屏蔽18 14 +5V电源线9 17 T.M.D.S DATA0- 19 16 热插拔探测线10 23 T.M.D.S DATA CLOCK+自己动手焊接一根HDMI！首先搞定线序问题。

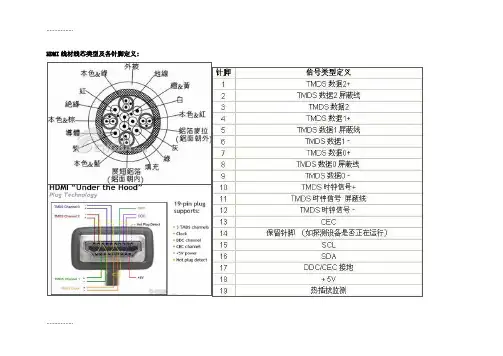

这个是HDMI 线的断面图。

剥开后是这样的其中，有4组是带屏蔽的。

即“1”，“2”，“3”，“4”，每组3根线，其中一根接地线，一跟为白色。

各自线的内容下图。

发表于2009-1-15 10:15 资料个人空间短消息加为好友声学处理－上海季花-声学扩散板制作专家！HDMI插头焊接有正反2面。

一面9个焊接点，一面10个焊接点。

网络上的技术大全，看不懂。

我直接上个最直接的吧。

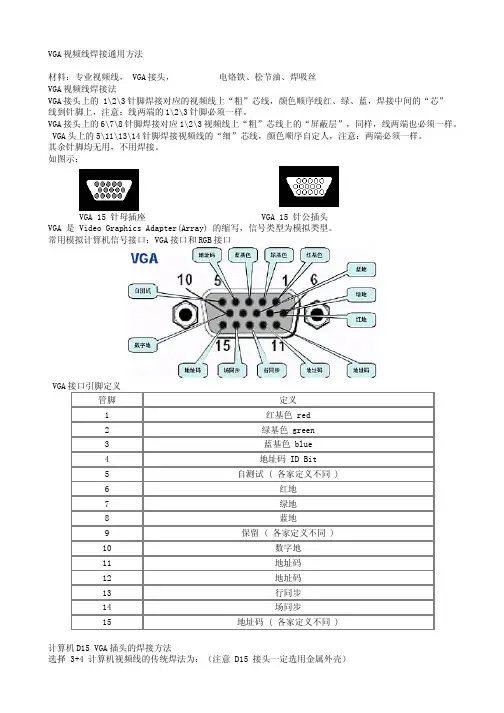

VGA视频线焊接通用方法
材料：专业视频线， VGA接头， 电烙铁、松节油、焊吸丝
VGA视频线焊接法
VGA接头上的 1\2\3针脚焊接对应的视频线上“粗”芯线，颜色顺序线红、绿、蓝，焊接中间的“芯”
线到针脚上，注意：线两端的1\2\3针脚必须一样。

VGA接头上的6\7\8针脚焊接对应1\2\3视频线上“粗”芯线上的“屏蔽层”，同样，线两端也必须一样。

VGA头上的5\11\13\14针脚焊接视频线的“细”芯线，颜色顺序自定人，注意：两端必须一样。

其余针脚均无用，不用焊接。

如图示：
VGA 15 针母插座 VGA 15 针公插头
VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口
VGA
计算机D15 VGA插头的焊接方法
选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）
在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

RGB接口
专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：
RGB线的连接示意
RGB的焊接方法
用 75 欧的 BNC 头一一对应焊接即可，非常简单。

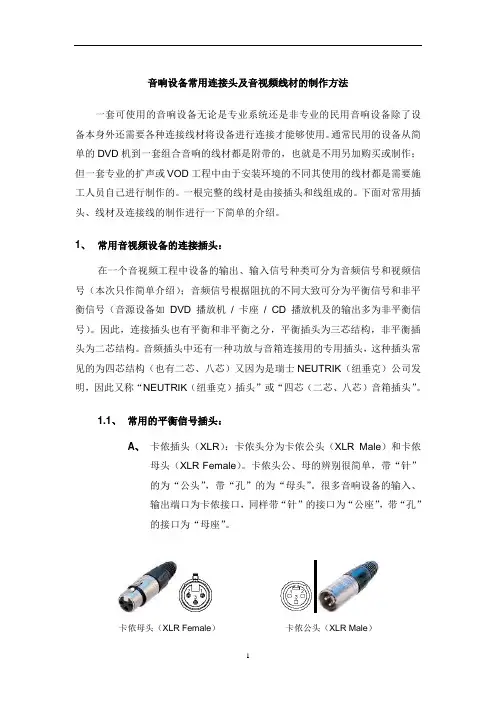

音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。

通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。

一根完整的线材是由接插头和线组成的。

下面对常用插头、线材及连接线的制作进行一下简单的介绍。

1、常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD 播放机/ 卡座/ CD播放机及的输出多为非平衡信号）。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。

1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。

卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。

很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

卡侬母头（XLR Female）卡侬公头（XLR Male）B、大三芯插头或6.3mm三芯插头（PhoneJack Balance）：大三芯插头（PhoneJack Balance）1.2、常用的非平衡信号插头：A、大二芯插头（PhoneJack Unbalance ）。

大二芯插头（PhoneJack Unbalance）B、莲花插头（RCA）莲花插头（RCA）C、小三芯插头或3.5mm三芯插头小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。

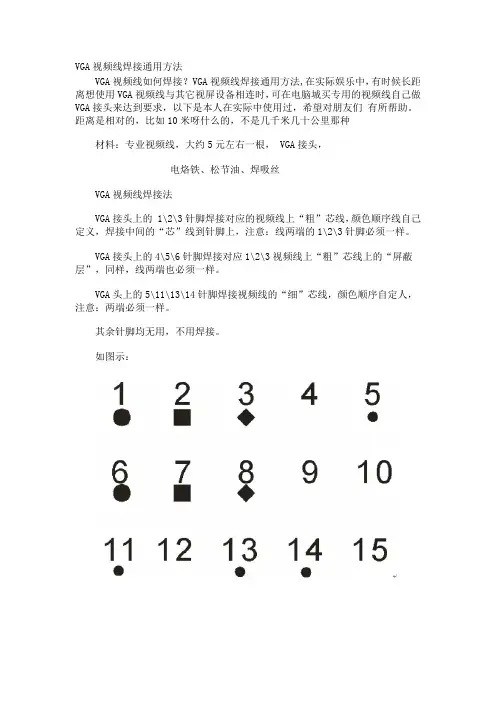

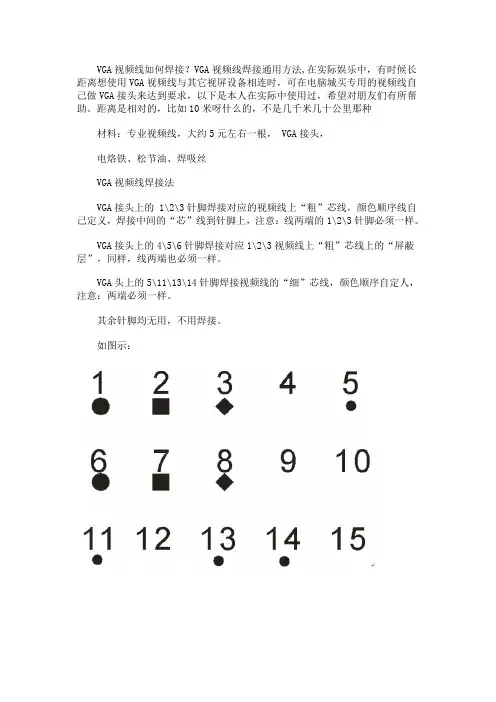

VGA视频线如何焊接？VGA视频线焊接通用方法,在实际娱乐中，有时候长距离想使用VGA视频线与其它视屏设备相连时，可在电脑城买专用的视频线自己做VGA接头来达到要求，以下是本人在实际中使用过，希望对朋友们有所帮助。

距离是相对的，比如10米呀什么的，不是几千米几十公里那种材料：专业视频线，大约5元左右一根， VGA接头，电烙铁、松节油、焊吸丝VGA视频线焊接法VGA接头上的 1\2\3针脚焊接对应的视频线上“粗”芯线，颜色顺序线自己定义，焊接中间的“芯”线到针脚上，注意：线两端的1\2\3针脚必须一样。

VGA接头上的4\5\6针脚焊接对应1\2\3视频线上“粗”芯线上的“屏蔽层”，同样，线两端也必须一样。

VGA头上的5\11\13\14针脚焊接视频线的“细”芯线，颜色顺序自定人，注意：两端必须一样。

其余针脚均无用，不用焊接。

如图示：VGA 是 Video GraphicsAdapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接VGA 15 针母插座VGA 15 针公插头口和RGB接口VGA接口引脚定义管脚定义1红基色 red2绿基色 green3蓝基色 blue4地址码 ID Bit5自测试 ( 各家定义不同 )6红地7绿地8蓝地9保留 ( 各家定义不同 )10数字地11地址码12地址码13行同步14场同步15地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

秋叶原视频线特点及焊接方法
视频线是一种用于连接安防监控摄像头和现实终端电脑或显示器等的电线电缆，其作用是传输由监控摄像头拍下的影像资料。

监控视频线是同轴电缆的一种，也称同轴视频线。

秋叶原视频线特点:
视频线是SYV 75-5-2 96编的智能监控视频线，用于传输数据、音频、视频等通讯设备，导体采用高纯度无氧铜(OFC)制造，线材的护套及绝缘层采用进口的塑胶阻燃材料，使电缆的阻抗均匀性好，传输信号衰减小，信号损耗小，传输速率高耐磨，耐酸碱，耐油，使用寿使长等特点，用于场所监控工程视频布线使用。

秋叶原视频线焊接方法:
在焊接监控视频线时，最好用质量好的焊锡丝，焊锡丝里的松香有良好的助焊作用且不会腐蚀器件，武汉秋叶原提醒焊接方法有两种：一种是将线剥好，线芯插入BNC头的焊接孔，或者是用螺丝拧紧，把焊锡丝搭在焊接处，把烙铁头压在焊锡丝上使之熔化，移动烙铁头使焊锡渗透均匀。

屏蔽层的焊接也是如此，这种焊接方法要求焊接速度要快，在松香挥发之前移开烙铁头以保焊点光滑无尖刺。

第二种方法是将线剥好，把焊锡丝搭在线芯上用烙铁熔化，把挂锡的线芯插在BNC头的焊接孔处，用烙铁再次融化线芯上的焊锡并使之BNC头熔接在一起，这种焊接方法要求线芯挂锡时速度要快，避免烫坏绝缘层，线芯挂锡要足够多才能保证焊接牢固。

监控视频线应用非常的广泛，同时和我们的生活密切相关，我们在小区里、工作的写字楼里，街道口等等这些地方，都能看到监控摄像头，当然后面就是带着监控视频线了。

所以，监控视频线给我们提供了良好的安全保障。

HDMI线材线芯类型及各针脚定义:.................HDMI转DVI-D焊接方法:.................DVI-I线材线芯类型及各针脚定义: .................DVI-D线材线芯类型及各针脚定义: ...................................................DVI-D图样DVI-I图样HDMI／HDMI接口／HDMI端子／DVI转HDMI／HDMI连接器.................供应商：深圳市格连电子有限公司产品类型：全新销售范围：广东省深圳市产品数量：1000000 个产品包装：卷袋商品颜色：黄色，银白色商品产地：深圳商品价格：2.5／个商品规格：ＰＨ１．０发布日期：2009-09-28..................................VGA插头的焊接方法：选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线：脚1 、红线的屏蔽线：脚6 绿线的芯线：脚2 、绿线的屏蔽线：脚7蓝线的芯线：脚3 、蓝线的屏蔽线：脚8 黑线：脚10、棕线：脚11黄线：脚13 、白线：脚14 外层屏蔽：15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

...................................................。
