电气间隙和爬电距离

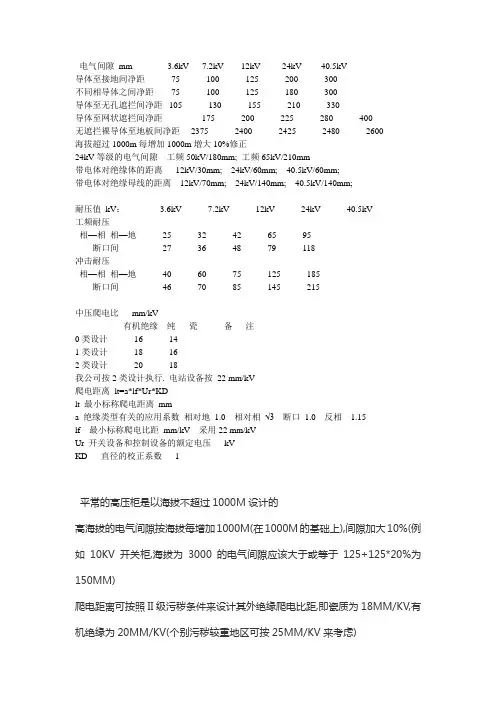

电气间隙 mm 3.6kV 7.2kV 12kV 24kV 40.5kV

导体至接地间净距 75 100 125 200 300

不同相导体之间净距 75 100 125 180 300

导体至无孔遮拦间净距 105 130 155 210 330

导体至网状遮拦间净距 175 200 225 280 400

无遮拦裸导体至地板间净距 2375 2400 2425 2480 2600

海拔超过1000m每增加1000m増大10%修正

24kV等级的电气间隙 工频50kV/180mm; 工频65kV/210mm

带电体对绝缘体的距离 12kV/30mm; 24kV/60mm; 40.5kV/60mm;

带电体对绝缘母线的距离 12kV/70mm; 24kV/140mm; 40.5kV/140mm;

耐压值 kV： 3.6kV 7.2kV 12kV 24kV 40.5kV

工频耐压

相—相 相—地 25 32 42 65 95

断口间 27 36 48 79 118

冲击耐压

相—相 相—地 40 60 75 125 185

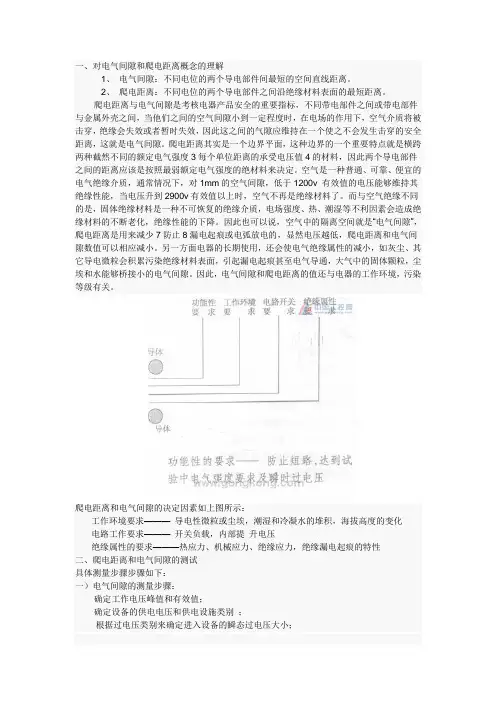

一、对电气间隙和爬电距离概念的理解

1、 电气间隙：不同电位的两个导电部件间最短的空间直线距离。

2、 爬电距离：不同电位的两个导电部件之间沿绝缘材料表面的最短距离。

爬电距离与电气间隙是考核电器产品安全的重要指标，不同带电部件之间或带电部件与金属外壳之间，当他们之间的空气间隙小到一定程度时，在电场的作用下，空气介质将被击穿，绝缘会失效或者暂时失效，因此这之间的气隙应维持在一个使之不会发生击穿的安全距离，这就是电气间隙。爬电距离其实是一个边界平面，这种边界的一个重要特点就是横跨两种截然不同的额定电气强度3每个单位距离的承受电压值4的材料，因此两个导电部件之间的距离应该是按照最弱额定电气强度的绝材料来决定。空气是一种普通、可靠、便宜的电气绝缘介质，通常情况下，对1mm的空气间隙，低于1200v 有效值的电压能够维持其绝缘性能，当电压升到2900v有效值以上时，空气不再是绝缘材料了。而与空气绝缘不同的是，固体绝缘材料是一种不可恢复的绝缘介质，电场强度、热、潮湿等不利因素会造成绝缘材料的不断老化，绝缘性能的下降。因此也可以说，空气中的隔离空间就是“电气间隙”，爬电距离是用来减少7防止8漏电起痕或电弧放电的，显然电压越低，爬电距离和电气间隙数值可以相应减小。另一方面电器的长期使用，还会使电气绝缘属性的减小，如灰尘、其它导电微粒会积累污染绝缘材料表面，引起漏电起痕甚至电气导通，大气中的固体颗粒，尘埃和水能够桥接小的电气间隙。因此，电气间隙和爬电距离的值还与电器的工作环境，污染等级有关。

爬电距离和电气间隙的决定因素如上图所示：

工作环境要求——— 导电性微粒或尘埃，潮湿和冷凝水的堆积，海拔高度的变化

电路工作要求——— 开关负载，内部提 升电压

绝缘属性的要求———热应力、机械应力、绝缘应力，绝缘漏电起痕的特性

电气间隙和爬电距离

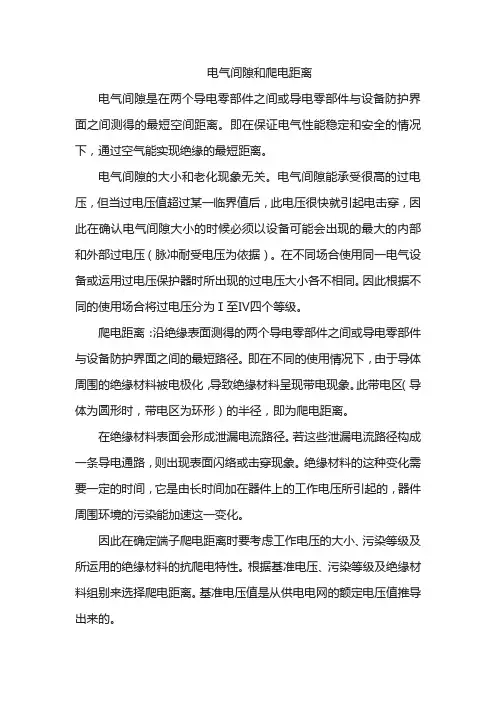

电气间隙是在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

电气间隙的大小和老化现象无关。电气间隙能承受很高的过电压，但当过电压值超过某一临界值后，此电压很快就引起电击穿，因此在确认电气间隙大小的时候必须以设备可能会出现的最大的内部和外部过电压（脉冲耐受电压为依据）。在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ四个等级。

爬电距离：沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。

在绝缘材料表面会形成泄漏电流路径。若这些泄漏电流路径构成一条导电通路，则出现表面闪络或击穿现象。绝缘材料的这种变化需要一定的时间，它是由长时间加在器件上的工作电压所引起的，器件周围环境的污染能加速这一变化。

因此在确定端子爬电距离时要考虑工作电压的大小、污染等级及所运用的绝缘材料的抗爬电特性。根据基准电压、污染等级及绝缘材料组别来选择爬电距离。基准电压值是从供电电网的额定电压值推导出来的。 随着科学技术的迅猛发展，人们的生活水平的不断提高，越来越多的电子产品进入我们的家庭，为保证使用者的人身安全，世界各国均有相关法规以约束电器产品对人身造成的各种伤害。因此，安全性设计在产品的整个设计过程中有着至关重要的作用，其中安全距离是在产品设计中最重要的部分之一。在电气间隙、爬电距离实际测量中往往有不同的结果差异、本篇结合自身实际工作，就电气间隙，爬电距离的安全标准要求做一下概括总结，谈谈以下几点理解。

1 名词解释

1、安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离。

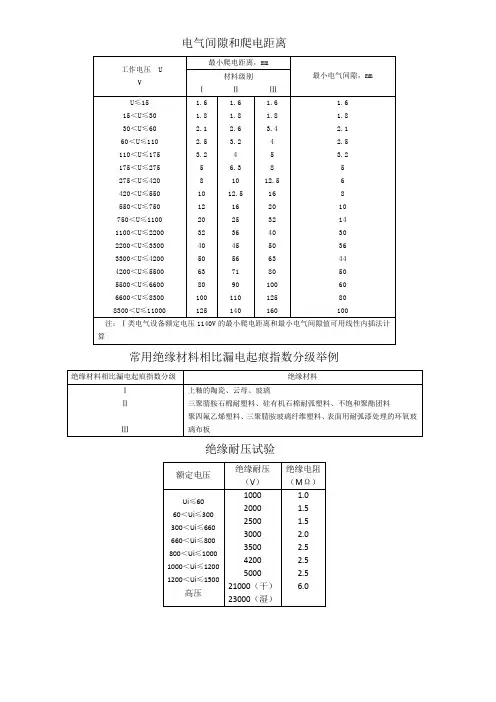

电气间隙和爬电距离

工作电压 U

V 最小爬电距离，mm

最小电气间隙，mm 材料级别

Ⅰ Ⅱ Ⅲ

U≤15

15＜U≤30

30＜U≤60

60＜U≤110

110＜U≤175

175＜U≤275

275＜U≤420

420＜U≤550

550＜U≤750

750＜U≤1100

1100＜U≤2200

2200＜U≤3300

3300＜U≤4200

4200＜U≤5500

5500＜U≤6600

6600＜U≤8300

8300＜U≤11000 1.6

1.8

2.1

2.5

3.2

5

8

10

12

20

32

40

50

63

80

100

125 1.6

1.8

2.6

3.2

4

6.3

10

12.5

16

25

36

45

56

71

90

110

140 1.6

1.8

3.4

4

5

8

12.5

16

20

32

40

50

63

80

100

125

160 1.6

1.8

2.1

2.5

3.2

5

6

8

10

14

30

36

44

50

60

80

100

注：Ⅰ类电气设备额定电压1140V的最小爬电距离和最小电气间隙值可用线性内插法计算

常用绝缘材料相比漏电起痕指数分级举例

绝缘材料相比漏电起痕指数分级 绝缘材料

Ⅰ

Ⅱ

Ⅲ 上釉的陶瓷、云母、玻璃

三聚腈胺石棉耐塑料、硅有机石棉耐弧塑料、不饱和聚酯团料

聚四氟乙烯塑料、三聚腈胺玻璃纤维塑料、表面用耐弧漆处理的环氧玻璃布板

绝缘耐压试验

额定电压 绝缘耐压

（V） 绝缘电阻

（MΩ）

Ui≤60

60＜Ui≤300

300＜Ui≤660

660＜Ui≤800

800＜Ui≤1000

1000＜Ui≤1200

1200＜Ui≤1500

高压 1000

2000

2500

3000

3500

4200

5000

21000（干）

23000（湿） 1.0

1.5

1.5

2.0

2.5
