四种视频连接线比较

LED显示屏常见的视频接口主要有AV输入接口、VGA输入接口、DVI输入接口、HDMI输入接口。

4种主流的视频接口。

下面就这4种接口一一做一个介绍。

1、AV输入接口AV接口(亦称RCA标准视频输入接口)是出现比较早的一种接口，由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色白色负责左右声道的声音传输。

一般采用RAC莲花头进行连接。

AV接口实现了视频和音频分别传输，避免了两类信号混合干扰而导致的图像质量下降。

但是由于此类接口传输是一种亮度度(Y/C)混合的视频信号，需要进一步的亮色分离和色度解码才能成像，必然造成色彩信号的损失，从而最终影响输出的图像质量。

总之，AV接口将音视频分离传输，避免了互相干扰。

但还是存在传输损失，所以目前高清视频播放基本都放弃了AV接口。

2、VGA输入接口VGA接口采用非对称分布的15pin连接方式，工作原理是将显存内以数字格式存储的图像信号在RAMDAC(数模转换器)里经过模拟调制成模拟高频信号，然后再输出到LED屏成像。

由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗相当小。

VGA接口有无串扰、无电路合成分离损耗等优点。

3、DVI输入接口DVI接口主要用于与有独立显卡的计算机连接，显示计算机的RGB信号。

DVI 数字接口将全部内容采用数字格式传输，在传输过程中无干扰信号引入，保证了主机到LED屏幕的传输质量，可以得到更清晰的图像。

4、HDMI输入接口HDMI(High Definition Multimedia Interface)是基于DVI技术制定，是一种全数位化影像和声音传送接口，可以传输无压缩的音视频信号。

HDMI可以提供10Gbit/s的数据传输带宽，满足高清画质的要求。

同时HDMI接口无需进行数字—模拟—数字的转换，可以保证高质量的影音信号传送。

HDMI线可以传输音频信号，可以用于免除数码音频接线。

另外，在led显示屏的输入接口当中还有S-Video、视频色差输入接口、BNC 接口、RS-232C串口等类别，因正在被高清接口所替代，限于篇幅就不介绍了。

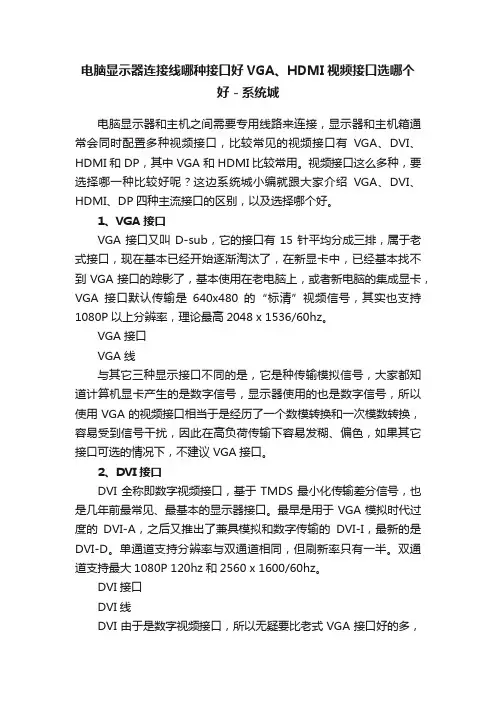

电脑显示器连接线哪种接口好VGA、HDMI视频接口选哪个好－系统城电脑显示器和主机之间需要专用线路来连接，显示器和主机箱通常会同时配置多种视频接口，比较常见的视频接口有VGA、DVI、HDMI和DP，其中VGA和HDMI比较常用。

视频接口这么多种，要选择哪一种比较好呢？这边系统城小编就跟大家介绍VGA、DVI、HDMI、DP四种主流接口的区别，以及选择哪个好。

1、VGA接口VGA接口又叫D-sub，它的接口有15针平均分成三排，属于老式接口，现在基本已经开始逐渐淘汰了，在新显卡中，已经基本找不到VGA接口的踪影了，基本使用在老电脑上，或者新电脑的集成显卡，VGA接口默认传输是640x480的“标清”视频信号，其实也支持1080P以上分辨率，理论最高2048 x 1536/60hz。

VGA接口VGA线与其它三种显示接口不同的是，它是种传输模拟信号，大家都知道计算机显卡产生的是数字信号，显示器使用的也是数字信号，所以使用VGA的视频接口相当于是经历了一个数模转换和一次模数转换，容易受到信号干扰，因此在高负荷传输下容易发糊、偏色，如果其它接口可选的情况下，不建议VGA接口。

2、DVI接口DVI全称即数字视频接口，基于TMDS最小化传输差分信号，也是几年前最常见、最基本的显示器接口。

最早是用于VGA模拟时代过度的DVI-A，之后又推出了兼具模拟和数字传输的DVI-I，最新的是DVI-D。

单通道支持分辨率与双通道相同，但刷新率只有一半。

双通道支持最大1080P 120hz和2560 x 1600/60hz。

DVI接口DVI线DVI由于是数字视频接口，所以无疑要比老式VGA接口好的多，但是与VGA一样它支持视频，不支持音频，由于标准制定之初不够长远，所以DVI的带宽提升空间较小、体积也做不小，DVI接口逐渐开始淘汰。

3、HDMI接口HDMI是目前最主流的高清接口，全称“高清晰多媒体接口”，能够支持视频和音频，如果您的显示器带有音响，就可以实现音频传输，例如液晶电视和部分支持音响的显示器就可以，特点就是支持分辨率高、接口小，支持未压缩音频流传输，协议丰富。

VGA、DVI、HDMI三种视频信号接口有什么差别？VGA,DVI，HDMI是三种常见的显示接口，大多数的电脑显卡和显示器支持这三种接口中的两种类型或者三种全支持。

在1080P以下的显示效果上区别不大，2K及以上的显示，就有很大的区别了。

主要区别•VGA接口是古老的接口，IBM在1987年发布的，使用模拟信号，与当时的CRT显示器相匹配，现在很多医疗设备也是采用了CRT 显示器，标配VGA显示接口。

•DVI接口在1998年左右发布，用于替代VGA接口，是数字显示接口。

DVI只支持视频显示，不支持语音。

DVI使用数字信号，与当时的显示屏技术有关，出现了LCD显示器，使用了数字信号。

此时假如还是使用VGA接口，需要经过模数转换，数莫转换，会造成信息丢失，显示效果降低。

•HDMI接口在2002年左右发布，是数字显示接口，同时支持语音和视频，现在得到了广泛的应用。

目前，电视几乎标配HDMI接口，用于连接网络盒子和IPTV电视盒子等。

•下图显示了这3中接口的显示规格表，包括了信号类别，最大带宽，支持的分辨率等。

VGA接口•VGA接口的外观如下图所示，有15针，分为3排，每排5针，用于传输红、蓝、绿三种模拟信号和水平垂直行场同步信号；•VGA采用了模拟信号，抗干扰能力弱。

目前的液晶显示的信号处理、传输均采用了数字信号，使用VGA接口，需要经过多次的数模转换，信息容易丢失，造成画质下降；•VGA接口只支持2K以下的分辨率，显示效果一般，在1080P 及其以下与DVI、HDMI无太大区别。

DVI接口•大多数的独立显卡标配DVI接口，DVI接口是数字接口，没有语音功能，用来作为VGA接口的替代者；•DVI接口有比较高的电磁兼容性，可以实现长距离、高质量的数字信号传输；•DVI的版本较多，DVI-A用来传输模拟信号、DVI-D用来传输数字信号，DVI-I即支持模拟信号又支持数字信号，属于过渡版本；•由于设计标准的原因，DVI很难提升传输带宽，不能提供4K 60Hz的画面，将来有可能被抛弃。

了解电脑显卡的视频输出接口电脑显卡的视频输出接口是连接电脑与外部显示设备的重要部分，它决定了图像输出的质量和兼容性。

本文将介绍几种常见的电脑显卡视频输出接口，并分析它们的特点和适用场景。

一、VGA接口VGA（Video Graphics Array）接口是一种较老的视频输出接口，它使用15个针脚，可以传输模拟信号。

VGA接口常见于旧款电脑和显示器，其最大分辨率为1920×1080，但图像质量相对较差。

目前，很多新款显示器已经不再配备VGA接口。

由于VGA信号是模拟信号，所以在传输过程中容易受到干扰，同时也不支持音频传输。

二、DVI接口DVI（Digital Visual Interface）接口是一种数字视频输出接口，它可以传输无损的数字信号。

DVI接口的特点是支持高分辨率图像输出，并且兼容VGA信号（通过转换器）。

DVI接口分为DVI-D（只传输数字信号）、DVI-A（只传输模拟信号）和DVI-I（同时传输数字和模拟信号）三种类型。

然而，DVI接口不支持音频传输，而且已经逐渐被HDMI和DisplayPort接口所取代。

三、HDMI接口HDMI（High Definition Multimedia Interface）接口是一种高清晰度多媒体接口，它可以传输音频和视频信号。

HDMI接口常见于电视、投影仪和高清显示器等设备。

HDMI接口使用19个针脚，支持最高3840×2160的分辨率，并且可以传输3D图像和多声道音频。

此外，HDMI接口还支持HDCP（High-bandwidth Digital Content Protection）技术，以保护高清内容的版权。

需要注意的是，有些电脑显卡可能只提供了HDMI输出接口，而没有其他接口。

四、DisplayPort接口DisplayPort接口是一种数字音视频接口，它由VESA（Video Electronics Standards Association）组织开发，并逐渐取代了VGA和DVI接口。

随着视频器材的飞速发展，视频接口的种类也越来越多，大家经常可以看到一台显示设备上有很多输入端口，针对不同的讯号源，究竟应该选择那个接口比较合适，哪个接口的效果会比较好，对于刚刚接触这些的爱好者一定很希望能了解。

主流的模拟视频信号有四种信号，复合视频(Composite)，S-视频(S-video)，VGA端口RGB，以及分量信号(Component)。

先了解上述的四种信号形态各有什么优缺点，对选择视频器材以及在接线时非常重要。

而DVI和HDMI两种数字方式，将逐渐成为日后的主流的视频传输规格。

复合视频(Composite)复合视频端子也叫AV端子或者Video端子，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

早期的黑白电视机视频信号相对单纯许多。

它只需描述屏幕上的每个点的亮度，即所谓亮度信号。

彩色视频讯号虽然包括了R、G、B以及亮度讯号，但是彩色讯号在实际传送时，并不是将电视摄影机所拍摄下来的R、G、B讯号像黑白摄影机一般直接送出，因为这样一来需要高达18MHz的频宽才能承载得了这么多的影像信息，如此一来不仅非常浪费频道，也会使得彩色电视和黑白电视彼此拥有不同的频宽，彼此的节目不能互通。

为了解决上述问题，NTSC采用多任务通信的技术以及人眼对色彩的特殊性质，加以巧妙的运用。

通过一条Video端子既包涵了亮度信号 (Y)，又包括了色度信号(C)。

名称的来源也是因为复合视频端子通过单线同时传输色度(各种色彩)和亮度(黑色与白色)信号，通常外观标注为黄色在视频“拍摄”的过程中，Color Encoder(色彩编码器)是把R-Y、B-Y这二个信号混合3.58MHz震荡同步信号而“编码”成为I&Q色彩信号的处理器。

而在“播放” 的过程中，Color Decoder承担着把I&Q色彩信号“解码”成R-Y、B-Y信号的任务。

假若Color Decoder品质不佳，解出来的R-Y、B-Y信号就不正确，这就直接影响到下一个步骤(Matrix Decoder矩阵解码器)的结果。

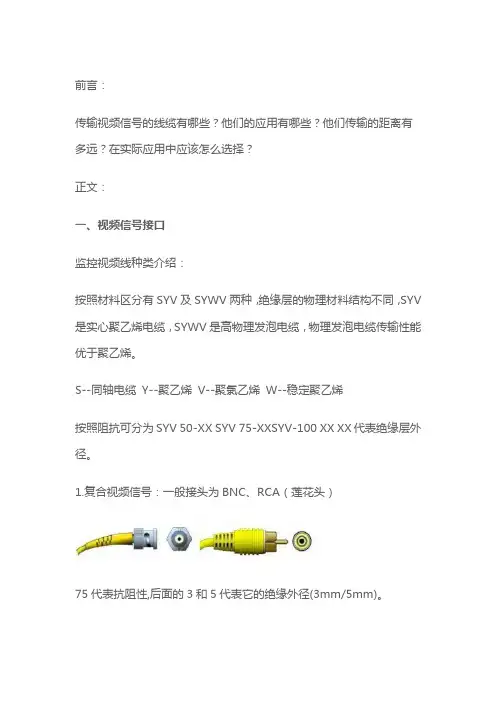

前言：传输视频信号的线缆有哪些？他们的应用有哪些？他们传输的距离有多远？在实际应用中应该怎么选择？正文：一、视频信号接口监控视频线种类介绍：按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV 是实心聚乙烯电缆，SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。

S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯按照阻抗可分为SYV 50-XX SYV 75-XXSYV-100 XX XX代表绝缘层外径。

1.复合视频信号：一般接头为BNC、RCA（莲花头）75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)。

SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯. SYV75-3传输在200米之内效果好.SYV75-5传输在500米内效果更好.视频线分75-3(约200米) 传输距离75-5(约500米) 传输距离75-7(约500--800米) 传速距离75-9(约1000---1500米) 传速距离75-12(约2000----3500米) 传速距离2.S-端子(或称Y/C)它的学名叫做“二分量视频接口”，俗称S端子传输距离短15米S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。

输入端口HDMI接口,S端子,AV接口,VGA接口,分量视频接口,TV输入,USB接口的对比VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

常见视频信号类型和接线1. 复合视频(Composite-Video)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：BNC接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)- 传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：2×BNC接头、1×4针微型接头- 接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)- 传输介质：3-5根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：3-5×BNC接头- 接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)- 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)- 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：13W3接头 - 接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：BNC接头- 接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线。

视频输入输出常用接口详解（TV，AV,s端子,YCbCrYPbPr,DIV,HDMI）视频输入输出常用接口详解(TV，AV,s端子,YCbCr/YPbPr,DIV,HDMI)2009-07-31 17:51TV接口TV输入接口TV 接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。

虽然S端子不是最好的，不过一般情况下AV信号为 640线，S端子可达到1024线，但是这需要由片源来决定。

电脑显卡常见的四种接⼝类型：VGA、DVI、HDMI、DP⽐较如今是新的“视”界，⽣活中总与各种屏幕打交道，难免会遇到选择视频接线的问题，要想搞清楚这点，我们只要通过了解现今常⽤的⼏种视频接线就会有个⼤致的认识。

概述1、经常会有⼀些朋友困扰，电脑显⽰器⽤什么接⼝最好，我的显⽰器⽤的数据线是不是最好的，⽀不⽀持⾼清等等。

其实数据线并不是最重要，只要你电脑的主板/显卡和显⽰器⾃带的，就是合适的，基本不影响你的体验。

⾄于显⽰器接⼝哪种好，这才是重点。

⼩编⼀句话概括⼀下，⾸先dp接⼝⾸选，然后hdmi，vga都是⽼款的显⽰器⽤的。

新的显卡都⽀持dp，⽽且这个dp线价格也多元化，有的线确实清晰。

2、⽬前，电脑显⽰器常见的接⼝主要有HDMI、DP、DVI、VGA等4种接⼝。

显⽰器数据线性能排名：DP>HDMI>DVI>VGA。

其中 VGA是模拟信号，已经被主流所淘汰，DVI、HDMI、DP 都是数字信号，是⽬前的主流VGA接⼝是最常见，也就是我们通常的电脑显⽰器连接主机的那种，VGA接⼝是⼀种D型接⼝，上⾯共有15针，分成三排，每排五个。

并且VGA接⼝扩展性⽐较强，可以轻松与DVI接⼝进⾏转换。

VGA（Video Graphics Array）视频图形矩阵GA(Video Graphics Array)是IBM在1987年随PS/2机⼀起推出的⼀种视频传输标准，具有分辨率⾼、显⽰速率快、颜⾊丰富等优点，在彩⾊显⽰器领域得到了⼴泛的应⽤。

⽀持热插拔，不⽀持⾳频传输VGA接⼝介绍如下图：通过上⾯介绍了VGA接⼝包括15个针脚，那么15个针脚都代表上⾯含义呢？功能是什么呢？如下图所⽰：VGA接⼝管脚⽬前⼤多数计算机与外部显⽰设备之间都是通过模拟VGA接⼝连接，计算机内部以数字⽅式⽣成的显⽰图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原⾊信号和⾏、场同步信号，信号通过电缆传输到显⽰设备中。
