最新墩柱模板强度校核书(桁架式

  • 格式：doc
  • 大小：655.00 KB
  • 文档页数：13

墩柱模板强度校核书（桁架式）墩柱模板强度校核书（桁架式）一、设计依据《建筑结构荷载规范》《混凝土结构设计规范》《桥梁施工手册》《钢结构设计规范》《铁路桥涵施工技术规范》二、技术特性：1.满足墩身体形设计尺寸要求；2.具有足够的刚度，确保成形后混凝土表面平顺美观，尺寸符合规范要求；3.在现浇混凝土最大浇注高度的施工工况下，保证模板不出现位移和变形；4.确保模板操作简单、拆装方便、安全可靠；5.部件标准化、系列化，具有较好的通用性；二、整体方案从结构特点出发充分考虑结构施工要求，在满足砼施工质量要求，保证施工安全的前提下，尽量减少模板数量和规格，达到适用、经济、合理、安全的目的。

三、已知条件：按照最大截面9.0 x3.3m，最大墩高16.5m进行计算。

墩模板面板采用δ6㎜，竖肋用[10#槽钢间隔340㎜，横肋用δ14㎜*100㎜的板条，间距最大为750㎜，背楞采用[25#槽钢，桁架宽1150㎜，上下弦杆用双槽钢，腹杆用2-[8#槽钢，桁架间距750㎜，桁架与背楞斜连接采用Φ32精轧螺纹钢拉杆。

本工程钢柱模钢材牌号为Q235，根据《钢结构设计手册》（第三版）中的取值基本规定，取值如下：（1）钢材强度设计值注：a.表中厚度系指计算点的钢材厚度，对轴心受力构件系指截面中较厚板的厚度；b.括号中数值适用于薄壁型钢。

（2）钢材其他取值钢材弹性模量取E=2.06×105(N/mm2)钢板泊松系数取ν=0.3钢板截面塑性发展系数取γx=1钢板挠度计算系数取K f=0.00177钢板的刚度取Bo=24×108(N/mm2)（3）有关混凝土的设计计算取值混凝土重力密度取γc=25 KN/m3混凝土的初凝时间，取to=8小时混凝土外加剂影响系数取β1=1.2混凝土坍落度影响系数取β2=1.15倾倒混凝土产生的荷载标准值取F2=4 KN/m21、荷载：1)根据我国《混凝土结构工程施工及验收规范》〈GB50204-92〉中新浇注混凝土作用在模板上的最大侧压力计算公式如下F=0.22γc.toβ1β2V½F=γc.HF—新浇筑混凝土对模板的最大侧压力（kN/ M2）；γc - 混凝土的重力密度（kN/m3）；to—新浇筑混凝土的初凝时间（h)，可按实测确定。

当缺乏试验资料时，可采用to= 200/ (T+15)计算（T为混凝土的温度℃）；V- 混凝土的浇筑速度（m/h)；H- 混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（ M )；β1—外加剂影响修正系数，不掺外加剂时取1.0;掺具有缓凝作用的外加剂时取1.2；β2—混凝土坍落度影响修正系数，当坍落度小于30mm时，取 0. 85； 5 0 ～ 90 mm时，取1.0；110～150mm时，取1.15。

带入数据得侧压力取两者中较小值：F=105KN/㎡设计值：(2)混凝土侧压力设计值：F=F1*分项系数*折减系数（3）倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为2KN/㎡荷载设计值为2x 1.4x0.9= 2.5KN/m2（4）混凝土振捣产生的荷载查路桥施工计算手册8-1表为4KN/㎡荷载设计值为4x 1.4x0.9=5KN/m2（5）按表1 7-81进行荷载组合F'=113+ 2.5+5=121KN/m22、面板的计算：圆弧模板在混凝土浇注时产生的侧压力有横肋承担，在刚度计算中与平模板相似。

2.1计算简图取1m宽板带作为计算单元。

（1)面板荷载计算面板荷载计算值q=121×1=121(kN/m)（2)面板抗弯强度计算按双向板计算，选面板区格中三面固结、一面简支的最不利受力情况进行计算。

，按近似0.5值，查《建筑结构静力学计算手册（第二版）》附表4-21可得，m x o=-0.0836，m y o=-0.0569, m x=0.041, m y=0.0028, Kw=0.0026。

支座弯矩：mKNqlmMxxx⋅-=⨯⨯-==17.1340.01210836.022mKNqlmMxyy⋅-=⨯⨯-==8.0340.01210569.022面板截面抵抗矩453. 0750340==yxll3226000610006161mmbhW=⨯⨯==应力226max /20519560001017.1mm N mm N W M <=⨯==σ，满足要求。

跨中弯矩：m KN ql m M x x x ⋅=⨯⨯-==052.0340.0121041.022m KN ql m M x y y ⋅=⨯⨯-==039.0340.01210028.022钢板的泊松比3.0=ν，故需换算m KN M M M y x x ⋅=⨯+=+=0637.0039.03.0052.0νν m KN M M M x y y ⋅=⨯+=+=195.052.03.0039.0νν 面板截面抵抗矩应力为：226max /2056.106000100637.0mm N mm N W M <=⨯==σ，满足要求。

（3）面板挠度计算mm lmm B ql K w w 22.01500001.0105.41340121.00026.08404=<=⨯⨯⨯==, 满足要求。

3、纵肋校核选10#槽钢，参数： W x =39.7cm 3 I x =198cm 4 1) 强度校核纵肋间距为h=340mm ，纵肋平均计算长度为L=750mmq=F*h=0.121N/mm 2*340mm=41.14N/mmM max =q*L 2/8 =0.125*41.4N/mm*7502mm=2910938N*mmσmax =M max /W x =2910938/39.7*103=73.32338N/mm 2σmax <f=215MPa ，满足要求32 2 6000 6 1000 616 1 mm bh W = ⨯ ⨯ = = ( ) ( ) Eh B = - ⨯ ⨯ ⨯ ⨯ = - = 2 3 3 5 2 3 0 3 . 01 12 6 1010 .1 2 1 12 ν 41.5×108 N.mm2)挠度校核跨中按照简支梁校核5*41.1*7504 384* 2.06*105*198*104=0.42f max=5*q*L4/(384*E*I)=[v]=L/1000=750/1000=0.75mm ， V max<[v]满足要求4、桁架的强度校核：1150mm宽桁架，桁架腹杆采用2-[8，内弦杆采用2-【16，外弦杆采用2-[12.内力计算桁架的受荷面积9.172*0.75q=121x0.75=90.75KN图1——桁架简化模型图2——桁架弯矩图图3——桁架轴力图图4——桁架剪力图图5——桁架位移计算图由力学求解器求出的内力如上图示1)应力计算：桁架内弦杆采用][16#槽钢：截面参数:W x =2x117x103mm 3 =234000 mm3I x =2x934x104mm 4=186800000 mm 3δmax =M max / W x （M max =1/8ql 2）=9.543x106/234000=40.8N/mm 2∠f=215 N/mm 2 满足要求。

2)最大位移发生在6节点处，为3.7mm ，247811729/7.3<10001,满足要求。

5、四角斜拉采用φ32的精轧螺纹钢，其截面积为804 mm 2，用于模板的加固及调方取拉杆研究对象，由静力平衡条件N/sin45=ql/2，其支座反力N=360KN, PSB930的精轧螺纹钢其轴向拉力设计值N=Af=804x1080=868320N, 其值远大于392KN 故满足要求，我方交付时会附带钢厂家精轧螺纹钢的材质单；其四角对拉为Tr32的普通圆钢起双重加固作用，无需计算。

6、宽度方向背楞验算：背楞采用][25c#, 截面参数：A=2x44.9=89.8 cm 2,W x =2x295=590cm 3 , I x =2x3696=7392cm 4背楞按照两端斜拉角钢位置为固定点，两端固定计算；图1——背楞简化模型图2——背楞弯矩图图3——背楞剪力图图4——背楞位移计算图由力学求解器求出的内力如上图示均满足要求。

7、连接螺栓的校核：模板连接螺栓采用M20，桁架上采用螺栓48-M20, 其截面积S1=314.2㎜2螺栓受力T=AxP/2*24 =5.9*2*111.47*103/48=27.4*103Nτ=T/S=27.4X103/314.2=87.21MPa＜170MP满足要求8、吊耳计算：1. 吊耳采用Q235(δ14钢板)，截面面积Ａ＝2100mm2，每块长度方向模板上设四个吊耳，按吊装8300*1500mm宽模板自重3.9吨计算，模板自重荷载设计值取系数1.3，即Ｐx＝1.3×3.9×9800=49686N.σ=Ｐx /Ａ=49686/(4×2100)=6.05N/mm2<[σ]=160N/mm2均满足要求。

160/6.05=26.4（则安全系数K=4）。

2. 吊耳与模板之间采用焊接，焊缝长为80mm,焊角尺寸为8mm，单侧受拉面积为：80×8/2=320 mm2σ=Ｐx /Ａ=48412/(8×320)=18.9N/mm2<[σ]=160N/mm2均满足要求。

160/18.9=8.5（则安全系数K=4）。

3. 吊耳与模板之间采用焊接，焊缝长为80mm,焊角尺寸为8mm，单侧受剪面积为：80×8=640 mm2Ｐx＝48412Nτ=Ｐx/Ａ=48412/（8×640）=9.5N/ mm2<[τ]=160 N/mm2故满足要求。

160/9.5=16.8（则安全系数K=4）。

合集下载

柱模板强度验算

柱模板强度验算

柱模板强度验算一、新浇砼对模板侧压力⎪⎩⎪⎨⎧⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯=⋯⋯⋯⋯⋯⋯⋯⋯⋅⋅⋅++=②①H 25P V Kw K 30T 15004P m31s m 二式取小 式中： 10T =C ，15.1K s =，0.1Kw =，h /m 5v =，m 38.17H =。

① 式： 231m m /kN 8.7750.115.1301015004P =⨯⨯⨯++= ② 式：2m m /kN 5.43438.1725P =⨯=则取：)MP 108.77(m /kN 8.77P a 32m -⨯==二、板面验算：取10mm 宽的板面按简支梁验算。

m /kN 778.001.08.77a P q m =⨯=⋅=mm N 3890200778.0818ql M 22max ⋅=⨯⨯== 板面采用5mm 钢板433mm 2.10451012112bh I =⨯⨯== 322mm 7.4165106bh w =⨯== 1.强度验算：MPa 215]f [MPa 3.937.413890w M max max =<===σ 2.挠度验算：mm 5.1]w [mm 74.02.104101.2384200778.05EI 384qb 5w 544max =<=⨯⨯⨯⨯⨯== 满足要求。

则板面需5mm 钢板。

三、L50×50×5钢楞验算1.横向m /kN 12.314.08.77b P q m =⨯=⋅=mm N 561716m kN 561716.038.012.31818ql M 22max ⋅=⋅=⨯⨯== 3max cm 89.7w =4cm 21.11I =(1)强度验算：a a 3max max MP 215]f [MP 2.711089.7561716w M =<=⨯==σ (2)挠度验算：mm 5.1]w [mm 36.021.11101.23843812.315EI 384qb 5w 544max =<=⨯⨯⨯⨯⨯== 满足要求。

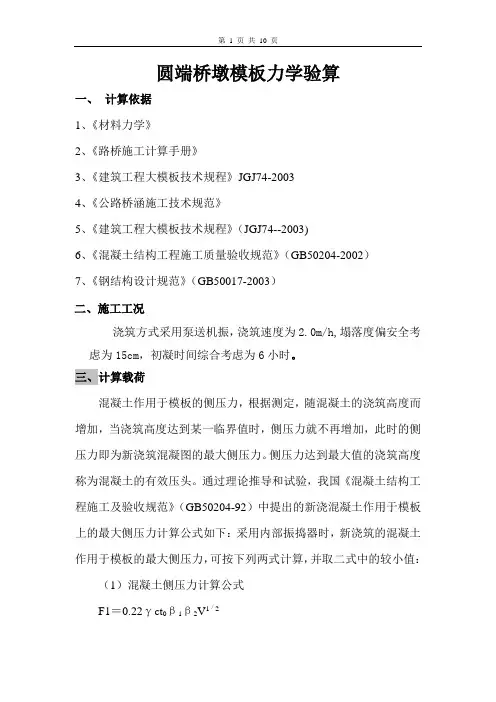

桁架式模板力学计算书
