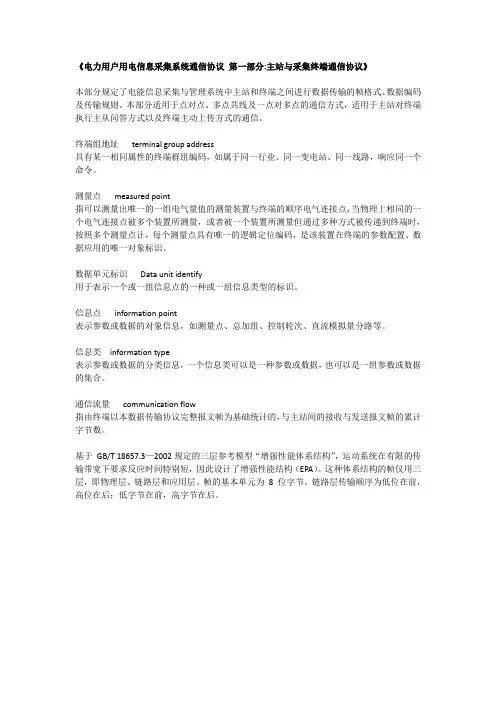

《电力用户用电信息采集系统通信协议第一部分:主站与采集终端通信协议》本部分规定了电能信息采集与管理系统中主站和终端之间进行数据传输的帧格式、数据编码及传输规则。
本部分适用于点对点、多点共线及一点对多点的通信方式，适用于主站对终端执行主从问答方式以及终端主动上传方式的通信。
终端组地址terminal group address具有某一相同属性的终端群组编码，如属于同一行业、同一变电站、同一线路，响应同一个命令。
测量点measured point指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点，当物理上相同的一个电气连接点被多个装置所测量，或者被一个装置所测量但通过多种方式被传递到终端时，按照多个测量点计，每个测量点具有唯一的逻辑定位编码，是该装置在终端的参数配置、数据应用的唯一对象标识。
数据单元标识Data unit identify用于表示一个或一组信息点的一种或一组信息类型的标识。
信息点information point表示参数或数据的对象信息，如测量点、总加组、控制轮次、直流模拟量分路等。
信息类information type表示参数或数据的分类信息，一个信息类可以是一种参数或数据，也可以是一组参数或数据的集合。
通信流量communication flow指由终端以本数据传输协议完整报文帧为基础统计的，与主站间的接收与发送报文帧的累计字节数。
基于GB/T 18657.3—2002规定的三层参考模型“增强性能体系结构”，运动系统在有限的传输带宽下要求反应时间特别短，因此设计了增强性能结构（EPA）。
这种体系结构的帧仅用三层，即物理层、链路层和应用层。
帧的基本单元为8 位字节。
链路层传输顺序为低位在前，高位在后；低字节在前，高字节在后。
传输规则：a）线路空闲状态为二进制1。
b）帧的字符之间无线路空闲间隔；两帧之间的线路空闲间隔最少需33 位。
c）如按e）检出了差错，两帧之间的线路空闲间隔最少需33 位。
用电信息采集系统的建设与应用分析作为现代社会发展的重要组成部分，电力与信息技术的发展相互依存、相互促进。
电力系统的安全稳定运行与高效利用，需要依托先进的信息采集系统进行监测和管理。
1.目的与意义用电信息采集系统是以现代信息技术为基础，通过多种传感器、装置对电力系统中的数据进行采集、传输、处理、存储与分析，形成完整的电能质量监测、节能管理、电力安全保障等功能的集成系统。
通过对用电信息进行实时、准确的监测和分析，可以提高用电安全和经济性，保障用户的正常用电，实现电力系统工作的智能化、数字化、网络化。
2.系统组成（1）数据采集利用各种装置和传感器对电力系统中的电能参数进行采样、变换、处理，实现电能质量监测、用电负荷统计、电能计量、电器状态监测等功能。
（2）数据传输采用无线、有线通信技术对采集的用电数据进行传输和传送。
如GPRS、3G、4G、Wi-Fi等宽带数据传输技术，实现监测数据实时传输。
（3）数据处理通过计算机软件平台对电力系统采集的数据进行处理、分析、综合利用，形成实时监测报表、综合统计分析等形式的输出。
（4）数据存储采用数据库等技术对电力系统的监测数据进行存储，保证数据的安全性和可靠性，方便数据的查询。
3.建设要点针对电力系统的不同特点，利用多种不同的采样传感器和装置进行数据采集，实现监测数据的多元化。
如电压、电流、功率因数、谐波、电能质量等方面的监测。
（2）系统的完整性和可靠性用电信息采集系统应具有完善的物理和逻辑结构，能够满足电力系统大规模、全面、实时、准确的监测需求。
同时，建设系统应针对电力系统的特点和使用环境，进行严格的规划和设计，保证系统的可靠性和稳定性。
（3）精细化监测及报警机制电力系统的监测数据具有时效性和重要性，必须建立完善的报警机制。
当电力系统监测数据超出合理范围时，能够及时进行报警，方便维护人员进行处理。
1.电能质量监测电力系统中存在许多电能质量问题，如电压波动、电流谐波、电能失真等，会影响电器的正常运行和寿命。
