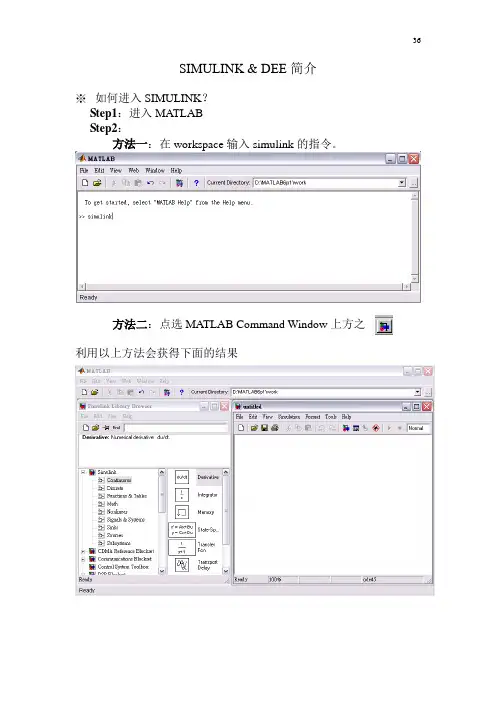

SIMULINK & DEE简介
※如何进入SIMULINK？
Step1：进入MATLAB
Step2：
方法一：在workspace输入simulink的指令。
方法二：点选MATLAB Command Window上方之利用以上方法会获得下面的结果
※ 如何利用SIMULINK 解ODE Example1：2311+-='x x
Step1：?'=dt x x 11 ?
在Library 中点选Continuous ，在Continuous 中选取integrator ，按住鼠标左键拖曳至untitled 中，分别在各接点拉上连接线并标明各个涵义。
Step2:2311+-='x x
（1）从Math 中点选Gain 的图标，拖曳至untitled 中，并选取命令列中Format/Flip Block 使其转ο180
（2）从Math中，拖曳Sum至untitled中
（3）从Source中，用鼠标拖曳Constant至untitled，并把各点连结起来。
（4）从Sink中拖曳Scope至untitled中，并与
x连结
1
（5）把Constant改为2，把Gain改为-3。
Step3：设定参数
（1）选择Simulation/Parameters
（2）调整适当的起始时间、结束时间和数值方法。
（3）点选Simulation/Start ，开始仿真。
（4）点选Scope ，显示仿真的结果。
Example2：???+-='+='-)cos(212
211t x x x e x x x t
1)0(0)0(21==x x
Step1：???'='=??dt x x dt
x x 2211 ?
（1）点选Continuous 中之Integrator ，拖曳至untitled 。
（2）按住鼠标右键可重复复制一个Integrator
（3）标示1x ，2x ，1x '，2
x '
（4）在Integrator 上按鼠标两次，给定()001=x ，()102=x
Step2：t
e x x x -+='211
（1）从Math 中拖曳Sum ，从Source 中拖曳Clock 至untitled 中 （2）从Functions&Tables 中拖曳Fun 至untitled 中并修改其值为
1u e -。
【NOTE 】 （1）Simulink 中外来的变量以u 表示 （2）若函数太长，可把Fun 边框拉大则可显示完整函数
（3）从Math 中拖曳Product 至untitled 中
（4）把各点连结起来即可完成1x '
Step3：()t x x x cos 212
+-=' （1） 从Math 中拖曳Gain 至untitled 中，并复制一个Fun 、Sum
和Product
（2）修改Gain 之值为-1；Fun1为))1(cos(u
（3）把各点连结即可完成2
x
（4）从Sink 中拖曳Scope 并复制，使其接上1x 、2x
Step4：调整参数设定
（1）选择Simulation/Parameters
（2）调整适当的起始时间、结束时间和数值方法。
（3）显示仿真的结果。
※如何利用DEE解ODE
＊如何进入DEE？
（1）Ans：在Workspace输入dee
（2）执行后会产生以下结果
（3）打开Simulink，并把dee拖曳至untitled
（3） 在dee 上用鼠标点两下，打开dee
Name ：方程式名称
# of input ：外界输入变量的个数 dt dx =：微分方程式
x0：微分方程式的起始值 y=：解完方程式后之值
【NOTE 】 （1）外界输入变量以()i u 表示 （2）微分方程式变量以()i x 表示 （3）i 表示个数
Example1：2311+-='x x
Step1：利用上述方法打开dee
Step2：在=dt dx 的方框内输入2)1(3+-x
Step3：在0x 的方框中输入起始值0
Step4：在=y 的方框中输入要解的变量
Step5：编辑完成之后，若最下方之Status为READY，则可按下右下角的Done；若无，则需重新检查或编辑
Step6：从Sink中拖曳Scope至untitled中，并把点连结起来
Step7：调整Simulation/Parameters中之时间和数值方法
Step8：按下Simulation/Start 开始仿真
Step9：显示仿真结果
Example2：???+-='+='-)cos(212
211t x x x e x x x t
1)0(0)0(21==x x
Step1：利用上述方法打开dee
Step2：因为t为外界输入所以在# of input的方框中输入1
Step3：在=
dx的方框内输入连立方程式
dt
Step4：在0x的方框中输入起始值0，1
Step5：在=
y的方框中输入要解的变量
Step6：按下Done即编辑完成DEE
Step7：从Source中拖曳Clock至untitled
Step8：从Sink中拖曳Scope至untitled并复制一个，并把各点连结起来.
Step9：调整Simulation/Parameters中之时间和数值方法
Step10：按下Simulation/Start开始仿真
Step11：显示仿真结果
【NOTE】若要把结果显示在一张图上则可利用Mux
Step1：从Signals&Systems中拖曳Mux至untitled中，并把各点连结起来
Step2：重复Step9~Step11则其结果如以下所示
