标准层建筑平面图

高层住宅标准层平面图高层住宅标准层平面图一、引言高层住宅标准层平面图是指高层住宅楼的标准层的平面布局图，包括房间分布、功能区划和基本设施等。

本旨在提供一份极致详细的高层住宅标准层平面图模板参考，方便项目相关方对于高层住宅楼的规划与设计。

二、平面布局设计2.1 房间分布2.1.1 卧室根据居住需求，卧室的数量、面积和功能进行细化描述，并配以示意图。

2.1.2 客厅详细描述客厅的位置、尺寸，并考虑采光和通风等因素。

2.1.3 厨房描述厨房的位置、面积和功能安排，要考虑到使用者的操作流线和空间利用效率。

2.1.4 卫生间分析卫生间的数量、布局以及设备设置，确保符合卫生标准，方便居住者使用。

2.2 功能区划2.2.1 公共区域划分公共区域如大厅、走廊、电梯等，并说明其功能和设计要点。

2.2.2 服务区域规划服务区域如储藏室、垃圾间等，满足住户日常生活需求。

2.2.3 车库设施确定车库的位置、布局及容量，考虑车辆出入和停车的便利性。

2.2.4 公共设施公共设施如健身房、游泳池、花园等，并描述其布局和功能。

三、基本设施3.1 电力详细规划每个房间和公共区域的电力布线和插座位置，确保电力供应充足且安全。

3.2 水源确定供水设备和供水管线的位置和容量，以保证居民正常使用水资源。

3.3 通风与空调考虑住户的通风和空调需求，规划相应的通风设备和系统，并确定其位置和布局。

3.4 照明设计各个房间和公共区域的照明系统，确保充足的照明效果和能源节约。

四、安全措施4.1 防火设施确定防火系统的位置和布局，包括灭火器、报警器、疏散通道等，保障居民的安全。

4.2 安全出口规划安全出口的位置和通道，确保居民在紧急情况下能够迅速疏散。

4.3 应急设施应急设施如应急楼梯、应急电.化等，并进行安排和设计。

五、附件罗列本所涉及附件如下：1. 高层住宅标准层平面布局示意图2. 房间功能图及尺寸表3. 公共区域和设施布局图4. 水电照明系统示意图六、法律名词及注释1. 建筑法：指中华人民共和国的《中华人民共和国建筑法》。

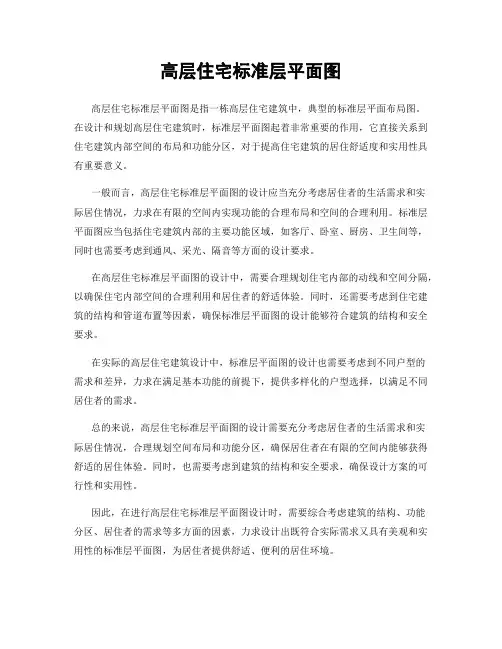

高层住宅标准层平面图高层住宅标准层平面图是指在高层住宅建筑中，按照一定的标准和规范所设计的楼层平面图。

这一平面图的设计不仅考虑了住宅的功能布局，还充分考虑了建筑的结构、安全、通风、采光等方面的要求。

在高层住宅建筑中，标准层平面图的设计对于整个建筑的质量和居住环境起着至关重要的作用。

首先，高层住宅标准层平面图的设计需要充分考虑住宅功能的布局。

在设计中，需要确定住宅的房间布置、功能分区、走廊设置等。

合理的功能布局能够提高住宅的使用效率，使得居住者更加舒适和便利。

同时，设计中还需要考虑到采光、通风等因素，确保每个房间都能够得到充足的自然光线和新鲜空气。

其次，标准层平面图的设计还需要充分考虑建筑的结构和安全。

在高层建筑中，结构的稳固和安全至关重要。

因此，设计中需要合理设置承重墙、柱、梁等结构构件，确保建筑的承重能力和抗震性。

此外，还需要考虑消防通道、疏散楼梯等安全设施的设置，以确保在紧急情况下居民能够迅速安全地疏散。

另外，在标准层平面图的设计中，还需要考虑到住宅的环境和景观。

合理设置阳台、窗户等，使得居民能够享受到良好的景观和自然环境。

同时，也需要考虑到住宅的隐私和安静，避免因为设计不当而影响居民的居住体验。

总的来说，高层住宅标准层平面图的设计需要综合考虑功能、结构、安全、环境等多个方面的因素。

只有在这些方面都得到充分的考虑和设计，才能够保证高层住宅的质量和居住环境。

因此，在设计过程中，需要密切配合建筑师、结构工程师、室内设计师等多个专业人士，进行综合设计和论证，确保最终的标准层平面图能够满足各方面的要求。

在实际的设计过程中，还需要充分考虑到当地的法律法规和相关标准，确保设计符合国家和地方的规定。

同时，也需要考虑到当地的气候、地质等特点，进行相应的调整和设计。

只有在充分考虑到各种因素的基础上，才能够设计出符合实际需求的高层住宅标准层平面图。

综上所述，高层住宅标准层平面图的设计是一个综合性的工程，需要充分考虑到功能、结构、安全、环境等多个方面的因素。

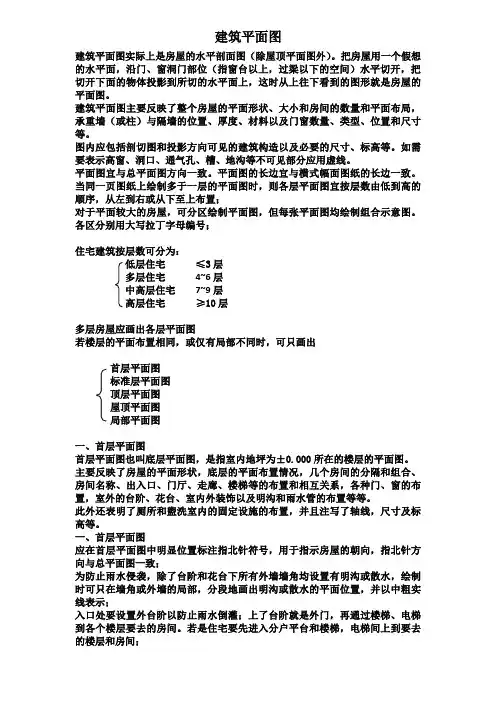

建筑平面图建筑平面图实际上是房屋的水平剖面图（除屋顶平面图外）。

把房屋用一个假想的水平面，沿门、窗洞门部位（指窗台以上，过梁以下的空间）水平切开，把切开下面的物体投影到所切的水平面上，这时从上往下看到的图形就是房屋的平面图。

建筑平面图主要反映了整个房屋的平面形状、大小和房间的数量和平面布局，承重墙（或柱）与隔墙的位置、厚度、材料以及门窗数量、类型、位置和尺寸等。

图内应包括剖切图和投影方向可见的建筑构造以及必要的尺寸、标高等。

如需要表示高窗、洞口、通气孔、槽、地沟等不可见部分应用虚线。

平面图宜与总平面图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

当同一页图纸上绘制多于一层的平面图时，则各层平面图宜按层数由低到高的顺序，从左到右或从下至上布置；对于平面较大的房屋，可分区绘制平面图，但每张平面图均绘制组合示意图。

各区分别用大写拉丁字母编号；住宅建筑按层数可分为：低层住宅≤3层多层住宅4~6层中高层住宅7~9层高层住宅≥10层多层房屋应画出各层平面图若楼层的平面布置相同，或仅有局部不同时，可只画出首层平面图标准层平面图顶层平面图屋顶平面图局部平面图一、首层平面图首层平面图也叫底层平面图，是指室内地坪为±0.000所在的楼层的平面图。

主要反映了房屋的平面形状，底层的平面布置情况，几个房间的分隔和组合、房间名称、出入口、门厅、走廊、楼梯等的布置和相互关系，各种门、窗的布置，室外的台阶、花台、室内外装饰以及明沟和雨水管的布置等等。

此外还表明了厕所和盥洗室内的固定设施的布置，并且注写了轴线，尺寸及标高等。

一、首层平面图应在首层平面图中明显位置标注指北针符号，用于指示房屋的朝向，指北针方向与总平面图一致；为防止雨水侵袭，除了台阶和花台下所有外墙墙角均设置有明沟或散水，绘制时可只在墙角或外墙的局部，分段地画出明沟或散水的平面位置，并以中粗实线表示；入口处要设置外台阶以防止雨水倒灌；上了台阶就是外门，再通过楼梯、电梯到各个楼层要去的房间。

6．3 建筑平面图6．3．1 建筑平面图的形成和用途建筑平面图，简称平面图，它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。

平面图通常用1：50、1：100、1：200的比例绘制，它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。

6．3．2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图；若建筑物的各层布置相同，则可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。

此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。

因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0.5 b）或细实线（0.25 b）,窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0.25 b）表示。

6．3．3 建筑平面图的图示内容1．底层平面图的图示内容（1）表示建筑物的墙、柱位置并对其轴线编号。

（2）表示建筑物的门、窗位置及编号。

（3）注明各房间名称及室内外楼地面标高。

（4）表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。

（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。

（6）表示室内设备（如卫生器具、水池等）的形状、位置。

（7）画出剖面图的剖切符号及编号。

（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。

（9）标注详图索引符号。

《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。

索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。

索引符号按下列规定编写：1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
