FK系列智能复合开关产品使用说明书

当前版本V1.0 初稿智能联网式电容器复合投切装置(智联复合开关)使用说明书我们认为任何无视国家法律法规、扰乱自主创新市场环境的行为，对于那些合法自主创新辛勤劳动的工程技术人员或组织是一种羞辱和践踏。

鉴于此，本公司已对本产品进行外观专利、程序著作权、线路原理、线路板布局申请并取得了知识产权保护，任何公司和个人未经许可，不得仿制，违者必究。

浙江华星电气科技有限公司一、概述普通复合开关都由直流电压控制开关的投入或切除，信号量为单向传送，每只复合开关都需要一根独立的控制信号线。

如果复合开关出现故障，控制器或配电终端将无法知晓，有可能使补偿装置长期带病工作。

智能联网式电容器复合投切装置（以下简称智联复合开关）的推出使这一现得到有效的解决，它可将自身故障通过通讯线反馈至上位机，让用户第一时间了解补偿装置出现异常现象的原因，更符合智能电网建设的精神。

所有控制回路由一根双绞线并联在一起，大大减少了补偿装置的控制线路数量。

二、功能特点三、90mm×160mm×73mm 固定尺寸77mm×1mm 四、1、过零投切：复合开关的基本工作原理是将可控硅开关与磁保持继电器并接，实现电压过 零导通和电流过零断开，使复合开关在接通和断开的瞬间具有可控硅开关无涌流的优点 ，而在正常接通期间又具有物理开关无功耗的优点。

其实现方法是：投入时在电压过零 瞬间控制可控硅先导通，稳定后再将磁保持继电器吸合导通；而切除时是先将磁保持继 电器断开，然后等待电流过零时刻停止触发可控硅，从而实现电流过零切除。

2、采用单片机控制并监控可控硅、磁保持继电器以及输入电源和负载的运行状况，从而具备 完善的保护功能：缺相保护：系统缺相供电时，开关拒绝闭合； 电源保护：工作电源过低，开关拒绝闭合； 容量监测：实时监测本回路电流；（仅限B 型）自诊断报警：实时监测功率元件运行情况，系统自动监控可控硅、磁保持继电器的运行状 态，若其出现故障，则拒绝闭合或自动退投断开，并报警提示。

五、使用注意事项………………………………6
一、概述
1.1 HWFK系列低压智能复合开关，是一种智能化环保型低压电容投切开关，融合了可控硅和接触器的优点。工作原理是将可控硅和继电器并接，使复合开关在投切的瞬间具有可控硅过零投切的优点，在正常接通期间又具有接触器无功耗的优点，弥补了可控硅和交流接触器在低压无功补偿应用方面各自的不足。
三相分补型：电容器为星形接法（用3Y表
示）
1.3型号及含义
HW FK–□ □V-55A
额定电流
额定电压
补偿电容器接法(△/3Y)
产品代号
企业代号
二、
2.1环境温度：－40℃～＋70℃；
相对湿度：40℃时，20%～90%；
2.2额定工作
电压：380V/220V三相四线交流50Hz
允许偏差：三相电压同步变化不大于±20%
HWFK-□□V-55A
低压智能复合开关
说明书
合肥华威自动化有限公司
HE FEI HUA WEI AUTOMATIC CO.，LTD
一、概述…………………………………………1
二、技术指标……………………………………2
三、主要技术特点………………………………3
四、安装位置及尺寸……………………………5
2.11连续两ห้องสมุดไป่ตู้接通间隔：≥120秒
2.12安全保护功能：
电压故障缺相保护
电源电压缺相保护
该产品主要优点是：接到外部控制信号后，通过开关内部CPU智能判断，自动寻找最佳投切点，保证过零投切，涌流小，触点不烧结，能耗小；同时具有电压异常保护、缺相保护、元件故障保护、运行指示等功能。
与同类产品相比，由于增加了多重保护功能，在安全可靠性方面大大提高。

KFJ智能快速复合开关产品使用说明书编制：审核：批准：日期：许继电气股份有限公司南宁微控技术有限公司1 概述KFJ型智能快速复合开关（以下简称为快速复合开关）是最新一代的智能化电容器投切开关，是最新发明专利产品，是具有智能、环保和节能的控制执行元件。

较好地解决了目前通用复合开关连续两次导通时间间隔较长，开通瞬间涌流过大等方面存在的不足，有效地提高了无功功率动态补偿装置的反应速度和可靠性。

1.1适用范围和产品特点快速复合开关适用于低压无功功率动态补偿装置作为补偿电容器接通与分断的开关元件。

产品克服了纯可控硅动态开关长期通电时，因导通压降造成正弦波畸变而产生高次谐波污染损坏电容器，和需强迫风冷散热以及价格昂贵的缺陷。

是更新换代的新一代专利产品。

控制原理及技术指标快速复合开关主电路由可控硅和继电器接点并联，接到导通信号时，可控硅先电压过零电流过零分断。

其动态响应时间不大于1 s，即两次投入电容器时间间隔不大于1 s。

具有不用等补偿电容器放完电即可快速地电压过零时投入和电流过零时切除补偿电容器的功能，投切瞬间无涌流无飞弧产生，工作安全可靠。

快速复合开关抗干扰性强，ⅢⅣ（A级）要求。

快速复合开关使用寿命长，经国家法定技术监督检验机构做电寿命试验，试验结果电寿命大于100万次。

而一般小型电磁继电器的电寿命10万次。

2 正常使用条件〔1〕周围空气温度不得超过+40 ℃, 下限不低于-25 ℃，而且在24 h周期内其平均温度不得超过+35 ℃。

〔2〕空气清洁,在最高温度为+40 ℃时，其相对湿度不得超过50%。

在较低温度时允许有较大的相对湿度。

例如+20 ℃时相对湿度为90%。

但应考虑到由于温度的变化有可能会偶然地产生适度的凝露。

〔3〕快速复合开关能在GB 7251.1-2005中规定的污染等级3环境中使用。

〔4〕安装场地的海拔高度不应超过2 0OO m。

3 技术要求3.1 基本参数.1 快速复合开关工作电源额定电压：220 V±20%；额定频率：50 Hz±1 Hz；触点负载工作电源电源接法：三角形接法或星形接法；额定电压：380 V±20%或220 V±20%；额定频率：50 Hz±1 Hz；触点负载电流触点负载电流40 A，100 A。

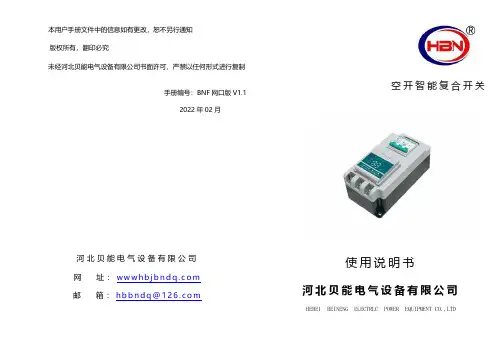

本用户手册文件中的信息如有更改，恕不另行通知版权所有，翻印必究未经河北贝能电气设备有限公司书面许可，严禁以任何形式进行复制手册编号：BNF网口版V1.12022年02月河北贝能电气设备有限公司网址：w w w h b j b n d q.c o m邮箱：h b b n d q@126.c o m空开智能复合开关使用说明书河北贝能电气设备有限公司HEBEI BEINENG ELECTRLC POWER EQUIPMENT CO.,LTD一、安全提示二、应用范围及特点三、型号说明四、技术参数五、面板解释及操作方法六、安装七、接线示意图注意和警告注：注表示可以帮助您更好地使用机器的重要信息。

注意：注意表示可能会损坏机器的或导致数据丢失，并告诉您如何避免此类问题。

警告：警告表示可能会导致财产损失，人身伤害。

一、安全提示1、本设备在安装、接线及调试时应按照本手册所规定的方式和步骤进行，时须注意电子开关的接线图和模块端子图标号。

2、当电子开关外壳有明显损坏时，不得继续安装使用，请与产品供货商联3、电子开关的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性。

4、电子开关会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

5、在有专业人员指导按照说明和安全规范对本设备进行安装，方可投入使用二、应用范围及特点1、此开关主要用于0.4Kv 电压系统，电力补偿用电容器的投切开关。

2、采用优化的内部算法及先进的过零技术，确保开关的每次动作准确快速。

3、避免对电力电容及电网有损害的涌流的产生，具有寿命长，功耗低（<3VA）的优点。

4、安装方式:两种安装方式，35毫米导轨安装或螺丝固定安装。

5、采用RJ45通信控制，标准接头与控制器连接，接线简单，用户安装调试方便。

6、此开关内部自带空气开关，方便维护维修，并兼有负载短路和过流的保护作用三、型号说明四、技术参数1、工作环境条件环境温度：-25℃～+50℃相对湿度：40℃时不超过50%，20℃时不超过90%2、额定工作电压、电流电压：取自内部A C相～380V频率：50Hz电流：＜60A3、主要技术指标使用寿命：≥40万次控制容量：HBNF-30-FK单相分补≤10Kvar250V（每相）HBNF-30-GK三相共补≤30Kvar480V（三相）控制：RJ45标准接口响应时间：≤40ms再投延时：≤1000ms整机功耗：≤3VA连续每次接通间隔：≥100ms接触压降：≤100mV接点耐压：≥1600V AC海拔高度：≤2500M绝缘等级：在正常大气条件下≥10MΩ4、响应时间波形图5、再投间隔波形图五、面板解释及操作方法5.1面板中字符解释5.2三相/分相显示界面三相/分相开关相同界面：开机按“+”，“-”键依次显示地址，容量的界面，且对应指示灯会点亮；三相/分相开关不同界面：三相开关：三相电容投入时，三相指示灯会点亮；分相开关：分相电容哪相投入，对应的那相指示灯会点亮。

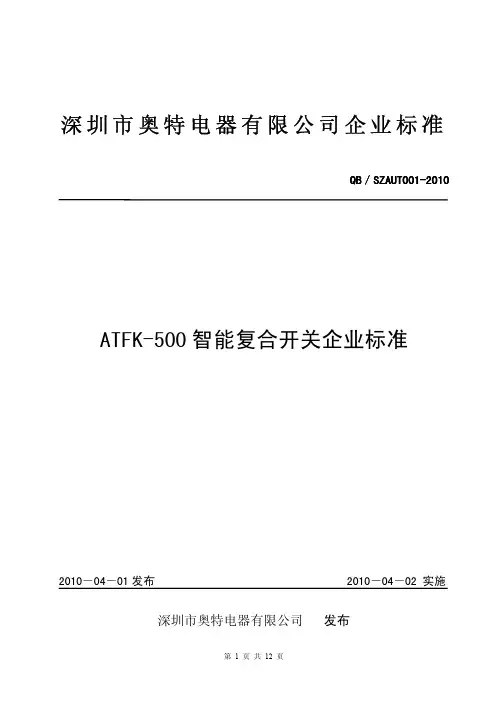

深圳市奥特电器有限公司企业标准QB QB／／SZAUT001-2010 ATFK-500智能复合开关企业标准2010－04－01发布2010－04－02实施深圳市奥特电器有限公司发布目录前言-----------------------------------------------------------------------------------------------------------3 1范围---------------------------------------------------------------------------------------------------------4 2规范性引用文件------------------------------------------------------------------------------------------4 3产品分类------------------------------------------------------------------4 4型号和基本参数------------------------------------------------------------------------------------------4 5技术要求---------------------------------------------------------------------------------------------------5 6性能要求---------------------------------------------------------------------------------------------------6 7试验方法---------------------------------------------------------------------------------------------------9 8检验规则--------------------------------------------------------------------------------------------------11 9标志、包装、运输、贮存-----------------------------------------------------------------------------12前言ATFK-500智能复合开关主要应用于低压电器无功补偿领域，其功能是通过无功补偿控制器的控制信号对电力电容进行投入和切除，可代替接触器，真正实现相应速度快、低功耗、无浪涌、无打火等，符合现代电力行业的技术发展要求。

第 14 页

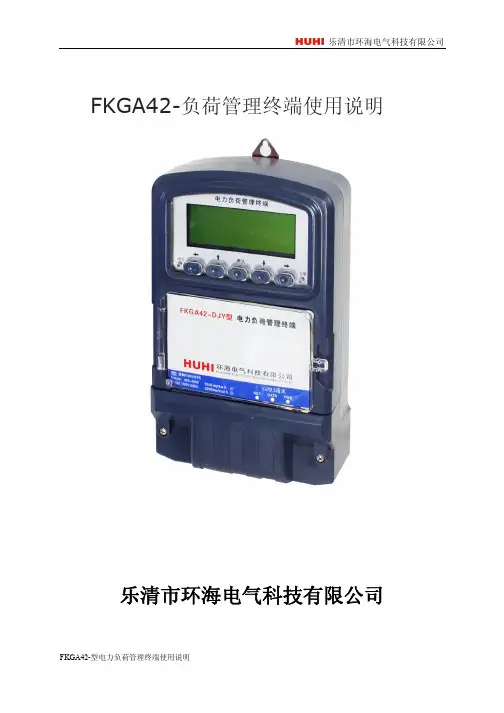

FKGA42-型电力负荷管理终端使用说明
２
乐清市环海电气概 述 .............................................................................................................................................. ４ 1.1 产品概述 ............................................................................................................................................. ４ 1.2 执行标准 ............................................................................................................................................. ４
第 2 章 主要技术指标及功能 ....................................................................................................................... ５ 2.1 型号命名 ............................................................................................................................................. ５ 2.2 使用条件 ............................................................................................................................................. ５ 2.3 运输、贮存条件.................................................................................................................................. ５ 2.4 系统平台 ............................................................................................................................................. ５ 2.5 功耗..................................................................................................................................................... ５ 2.6 外观与结构.......................................................................................................................................... ５ 2.7 安全性能 ............................................................................................................................................. ５ 2.8 输入回路 ............................................................................................................................................. ６ 2.9 控制输出回路...................................................................................................................................... ６ 2.10 采集测量功能.................................................................................................................................... ６ 2.11 控制功能............................................................................................................................................ ７ 2.12 数据处理功能................................................................................................................................ １２ 2.13 通信............................................................................................................................................... １２ 2.14 远程管理功能................................................................................................................................ １３ 2.15 自诊断功能.................................................................................................................................... １３ 2.16 安全防护功能................................................................................................................................ １３ 2.17 监测回路数：................................................................................................................................ １３

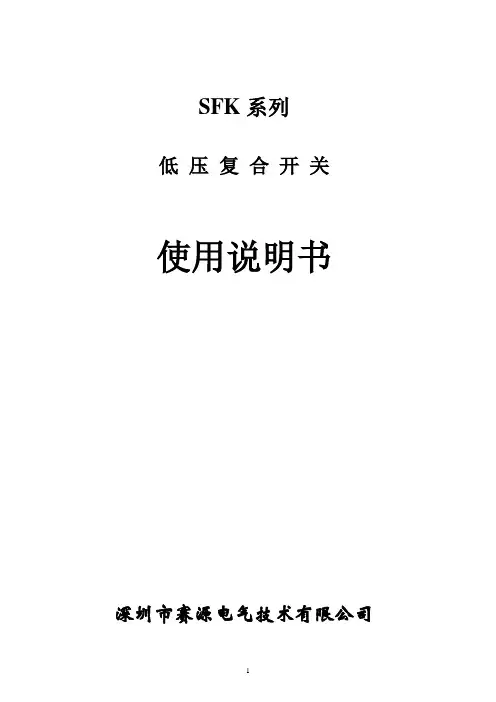

SFK系列低压复合开关使用说明书深圳市赛源电气技术有限公司目录1、概述 (3)2、选型 (3)3、技术参数 (4)4、外形图 (4)5、接线方法 (4)6、使用方法 (4)7、常见故障 (5)8、接线图 (5)1、概述关于本说明书本说明书旨在指导用户进行SFK系列低压复合开关的安装和使用。

在使用该产品之前，请认真阅读本说明书，并予以妥善保管。

复合开关只有在正确地接线并与相应的电容容量配置后，才能正确可靠地使用。

安全性1）该复合开关的安装、维护和操作需由具有相关专业知识和技能的人员进行。

2）确定电源供电系统是0.4KV的系统，复合开关不可用于高于0.4KV的供电系统3）确保该复合开关的工作电压（外部接入相线L端，外部接入零线N端）在AC220V±20%、50HZ±10%范围内。

4）不要随意打开复合开关的外壳，以防触电。

工作原理SFK系列低压复合开关基本工作原理是：将可控硅与磁保持继电器并联。

由内部的单片机控制，在投入和切除的瞬间由可控硅承担过零投切，即电压过零时刻投入，电流过零时刻切除，可控硅导通时间很短（不产生发热），之后，转换为磁保持继电器接通运行。

因此，它具有可控硅TSC开关过零投切无涌流的优点，又具有交流接触器运行无功耗的长处。

也就又避免了可控硅运行发热和接触器投切火花的缺陷。

是一种较为理想的投切开关。

特别是，由于磁保持继电器在吸合与断开的瞬间都没有涌流和火花，因此，它的电器寿命远高于设计的寿命，而它的机械寿命高达百万次，可以保证长期运行。

使用条件1）环境温度：-25℃至 +70℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、选型S F K □□ C －□ DD：直流电压控制，共+极 3：三相型2：分相型（三个单相一体） C：电容器投切用45或55：额定电流FK：复合开关S：赛源公司代号共有4种规格：三相型：SFK45C-3D，SFK55C-3D分相型：SFK45C-2D，SFK55C-2D分相型是A|、B、C三相做成一体的，也即三台单相电容器只要用一只复合开关。

SLFK（普通型）智能低压复合开关使用说明书目录第一章概述...................................１第二章技术参数. (2)第三章主要技术特点 (4)第四章型号命名 (5)第五章安接及接线 (7)一、概述SLFK（普通型）智能低压复合开关是新一代低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。

本产品适用于对低压补偿电容器等的通断控制。

基本工作原理是将可控硅与磁保持继电器并接，使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间磁保持继电器又具有无功耗的优点。

与交流接触器、可控硅或固态继电器等开关元件相比较SLFK（普通型）智能低压复合开关有很大的技术优势。

主要优点是接到控制信号后，通过逻辑判断，自动寻找最佳投入(切除)点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；同时具有电压异常保护；缺相保护；元件故障保护等功能。

与同类产品相比，在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。

本产品是广西区经贸委及区科委下达的重点创新项目，已于2002年7月通过电力工业部无功补偿成套装置质量检验测试中心检验通过；2012年3月通过国家强制3C认证。

- 1 -二、技术参数1.工作环境条件环境温度：-25℃～+65℃；相对湿度：40℃时，20%～90%；2.额定电压、额定电流、工作电源及控制电压额定工作电压：220/380V三相四线交流50HZ；允许偏差：三相电压同步变化不大于±20%；波形为正弦波，失真度小于5%；额定频率：50HZ±5%；工作电源：380V，50HZ；额定电流：45A/55A/70A。

控制电压：直流：5～24V；交流：5～24V。

3.主要技术指标：使用寿命：50万次以上相数：三相：△型接法(3相共补)单相：Y形接法(单台3相分补) 接电容器容量：.SLFK－△380V45A≤20KvarSLFK－△380V55A≤30KvarSLFK－Ｙ220V45A≤20KvarSLFK－Ｙ220V55A≤30Kvar 功耗：≤1.5VA- 2 -接触压降：≤100mV接点耐压：≥1600V每次接通与关断间隔：≥1秒连续两次接通间隔：三相(△型接法)≥180秒单相(Y形接法)≥180秒（注：接通间隔如客户有实际需求可定做）输入阻抗：≥6.8K，导通阻抗：≤0.003Ω安全保护功能：1)电压故障缺相保护；2)电源电压缺相保护；3)自诊断故障保护；4)空载保护；5)停电保护。

YXFK 系列复合开关使用说明书1、适用范围YXFK 系列复合开关（以下简称开关），主要用于交流50Hz 或60Hz，额定工作电压至400V、额定无功功率为40kVar 及以下的低压电力系统中，接通和分断低压并联电容器，以作为改善功率因数之用。

2、正常工作条件和安装条件2.1周围空气温度为：－5℃～＋40℃，24h 内其平均值不超过＋35℃；2.2大气条件：在＋40℃时空气相对湿度不超过50％；在较低温度下可以有较高的相对湿度，最湿月的平均最低温度不超过＋25℃，该月的月平均最大相对湿度不超过90％，并考虑到因温度变化发生在产品表面上的凝露。

2.3海拔高度：不超过2000m； 2.4安装条件2.4.1安装面与垂直面倾斜度不大于±5°2.4.2开关应安装和使用在无显著摇动、冲击和震动的地方。

2.4.3开关使用场所应无损坏绝缘和腐蚀金属的有害气体及蒸汽。

3、型号及其含义开关的全型号由类别代号，品种代号。

改进设计序号 额定电压额定电流 相 数复合开关其中，YXFK 表示复合开关。

相数代号由阿拉伯数字1或3组成，分别表示开关使用的相数为单相或3相。

例如YXFK3-30/400，表示该开关用于3相，额定电压为400V 的电路中，控制额定功率为30kVar 电容,改进设计序号用于对产品进行重大改进时。

4主要参数及技术性能4.1开关的主要参数及技术性能指标见表1；电寿命 104次 80机械寿命 104次 8004.2开关额定电压控制电平电压Us：DC +12V 电流≥2mA线圈额定电压Us：50Hz，AC 380V4.3动作特性：启动电平电压:DC6～15V;关闭电平电压:0～2.3V线圈吸合电压：85％～110％Us；线圈释放电压：20％～75％Us；具有缺相保护的复合开关。

5、外形及安装尺寸开关外形及安装尺寸见图16、开关特点6.1投入无涌流、切除无过电压。

具有电压及电流缺相保护功能，及寿命长、低功耗等特点，是以往切换方法的更新换代产品。

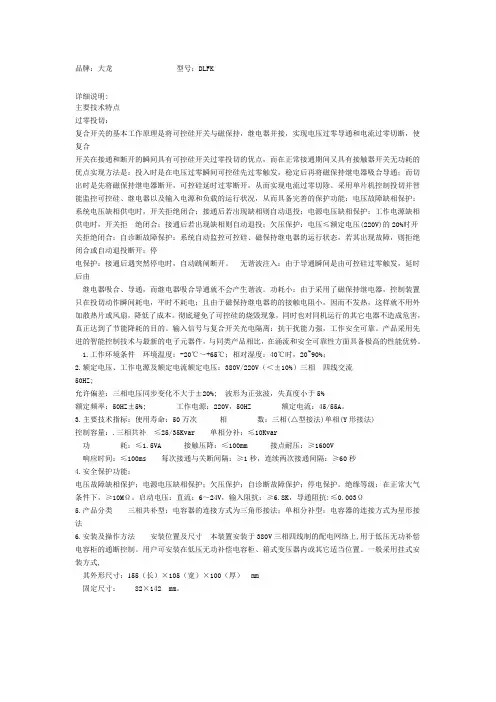

品牌：大龙型号：DLFK详细说明:主要技术特点过零投切：复合开关的基本工作原理是将可控硅开关与磁保持，继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅开关过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点实现方法是：投入时是在电压过零瞬间可控硅先过零触发，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。

采用单片机控制投切并智能监控可控硅、继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；接通后若出现缺相则自动退投；电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；接通后若出现缺相则自动退投；欠压保护：电压≤额定电压(220V)的20%时开关拒绝闭合；自诊断故障保护：系统自动监控可控硅、磁保持继电器的运行状态，若其出现故障，则拒绝闭合或自动退投断开；停电保护：接通后遇突然停电时，自动跳闸断开。

无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由继电器吸合、导通，而继电器吸合导通就不会产生谐波。

功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁保持继电器的的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。

彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达到了节能降耗的目的。

输入信号与复合开关光电隔离：抗干扰能力强，工作安全可靠。

产品采用先进的智能控制技术与最新的电子元器件，与同类产品相比，在涌流和安全可靠性方面具备极高的性能优势。

1.工作环境条件环境温度：-20℃～+65℃；相对湿度：40℃时，20~90%；2.额定电压、工作电源及额定电流额定电压：380V/220V（＜±10%）三相四线交流50HZ;允许偏差：三相电压同步变化不大于±20%;波形为正弦波，失真度小于5%额定频率：50HZ±5%;工作电源：220V，50HZ 额定电流：45/55A。

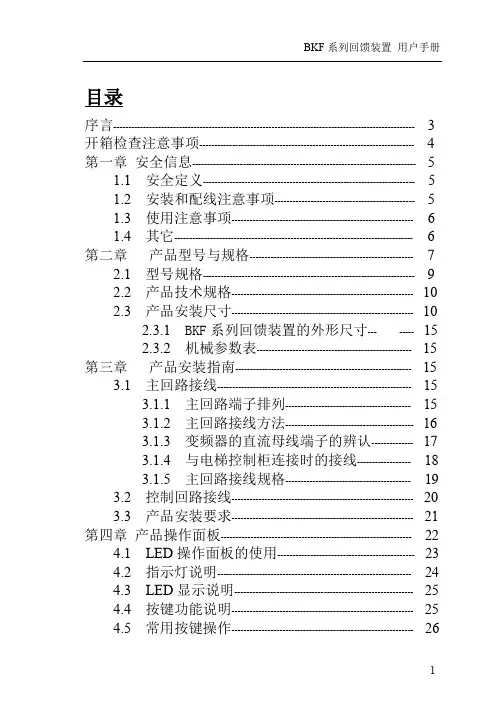

目录序言----------------------------------------------------------------------------------------------------- 3 开箱检查注意事项------------------------------------------------------------------------ 4 第一章安全信息--------------------------------------------------------------------------- 51.1 安全定义----------------------------------------------------------------------- 51.2 安装和配线注意事项----------------------------------------------- 51.3 使用注意事项------------------------------------------------------------- 61.4 其它-------------------------------------------------------------------------------- 6 第二章产品型号与规格------------------------------------------------------- 72.1型号规格----------------------------------------------------------------------- 92.2产品技术规格------------------------------------------------------------- 102.3产品安装尺寸------------------------------------------------------------- 102.3.1 BKF系列回馈装置的外形尺寸--- ----- 152.3.2 机械参数表---------------------------------------------------- 15 第三章产品安装指南----------------------------------------------------------- 153.1主回路接线----------------------------------------------------------------- 153.1.1主回路端子排列------------------------------------------ 153.1.2主回路接线方法------------------------------------------- 163.1.3变频器的直流母线端子的辨认-------------- 173.1.4与电梯控制柜连接时的接线------------------ 183.1.5主回路接线规格------------------------------------------ 193.2控制回路接线------------------------------------------------------------- 203.3产品安装要求------------------------------------------------------------- 21 第四章产品操作面板---------------------------------------------------------------- 224.1 LED操作面板的使用---------------------------------------------- 234.2 指示灯说明----------------------------------------------------------------- 244.3LED显示说明------------------------------------------------------------ 254.4按键功能说明------------------------------------------------------------- 254.5常用按键操作------------------------------------------------------------- 26第五章产品参数设置---------------------------------------------------------------- 265.1 监控参数说明------------------------------------------------------------ 275.2 设置参数说明------------------------------------------------------------ 275.2.1动作电压的设置------------------------------------------- 285.2.2回馈控制模式的设置---------------------------------- 285.2.3数字输出端口DO的设置------------------------ 295.2.4风扇控制模式的设置--------------------------------- 295.2.5参数复位功能的设置--------------------------------- 29 第六章产品维护和保养--------------------------------------------------------- 306.1 故障代码----------------------------------------------------------------------- 316.2 常见故障的排除--------------------------------------------------------- 31 第七章质量保证------------------------------------------------------------------------ 31序言感谢您购买和使用贝壳电气生产的BKF系列电能回馈装置。

MJD-G（F）低压智能复合开关产品应用范围及特点MJD系列低压智能复合开关是一种智能化环保型低压电容投切开关，融合了可控硅和交流接触器的特点。

其工作原理是将可控硅和继电器并接，使复合开关在投切瞬间具有可控硅的过零投切，在正常接触期间具有接触器无功耗的优点。

弥补了可控硅和交流接触器在低压无功补偿方面的不足。

该产品主要优点有：接到外部控制信号后，通过智能判断，自动寻找到最佳投切点，保证过零投切，涌流小，触点不烧结，能耗小，同时具有电压异常保护、缺相保护、原件故障保护、运行指示等功能。

与同类产品相比，在其涌流和安全可靠性方面性能大大提升。

型号说明电气特性1. 工作环境条件环境温度；－40℃～＋80℃2. 额定工作电压、电流额定电压220V/380V（750V需特殊生产）允许偏差；三相电压同步变化不大于±20％失真度：小于5％，波形为正弦波电流：45A，80A频率：50Hz±5％3. 主要技术指标控制容量：MJD -45G≤30KvarMJD -80G≤55KvarMJD -45F/3≤10KvarMJD -80F/3≤18Kvar使用寿命：100万次相数：三相、单相整机功耗：≤1.5 VA接点耐压：≥2200V AC响应时间：≤1000ms每次接通与关断间隔：≥1s连续两次接通间隔：≥120s安全保护功能：电压故障缺相保护电源电压缺相保护自诊断故障保护空载保护停电保护绝缘等级：在正常大气条件下≥10MΩ输入阻抗：≥6.8K导通抗阻：≤0.003涌流：小于额定电流2倍运行指示1.三相共补电源指示灯：红色灯点亮工作指示灯：开关闭合后绿色灯点亮故障指示灯：出故障时黄灯亮起2.三相分补电源指示灯：开关处于断开状态工作指示灯：开关处于闭合状态故障指示灯：出现故障时点亮主要技术特点1.过零投切本产品将可控硅和继电器并联，实现电压过零导通和电流过零切断，使本产品在接通和断开的瞬间可控硅过零投切。

（建筑电气工程）SFK系列复合开关使用说明书赛源电气技术SFK系列低压复合开关使用说明书深圳市赛源电气技术有限X公司目录1、概述 (3)2、选型 (4)3、技术参数 (4)4、外形图 (5)5、接线方法 (5)6、使用方法 (6)7、常见故障 (6)8、接线图 (6)1、概述关于本说明书本说明书旨在指导用户进行SFK系列低压复合开关的安装和使用。

在使用该产品之前，请认真阅读本说明书，且予以妥善保管。

复合开关只有在正确地接线且和相应的电容容量配置后，才能正确可靠地使用。

安全性1）该复合开关的安装、维护和操作需由具有相关专业知识和技能的人员进行。

2）确定电源供电系统是0.4KV的系统，复合开关不可用于高于0.4KV的供电系统3）确保该复合开关的工作电压（内部的相线已连接，外部接入零线N端）在AC220V±20%、50HZ±10%范围内。

4）不要随意打开复合开关的外壳，以防触电。

工作原理SFK系列低压复合开关基本工作原理是：将可控硅和磁保持继电器且联。

由内部的单片机控制，在投入和切除的瞬间由可控硅承担过零投切，即电压过零时刻投入，电流过零时刻切除，可控硅导通时间很短（不产生发热），之后，转换为磁保持继电器接通运行。

因此，它具有可控硅TSC开关过零投切无涌流的优点，又具有交流接触器运行无功耗的长处。

也就又避免了可控硅运行发热和接触器投切火花的缺陷。

是壹种较为理想的投切开关。

特别是，由于磁保持继电器在吸合和断开的瞬间都没有涌流和火花，因此，它的电器寿命远高于设计的寿命，而它的机械寿命高达百万次，能够保证长期运行。

使用条件1）环境温度：-25℃至+70℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、选型SFK□□C－□DD：直流电压控制，共+极3：三相型2：分相型（三个单相壹体）C：电容器投切用45或55：额定电流FK：复合开关S：赛源X公司代号共有4种规格：三相型：SFK45C-3D，SFK55C-3D分相型：SFK45C-2D，SFK55C-2D分相型是A|、B、C三相做成壹体的，也即三台单相电容器只要用壹只复合开关。

FK系列智能复合开关产品使用说明书1. 产品简介FK系列智能复合开关（简称复合开关）有共补开关(FK300)和分补开关(FK100)两种，共补开关用于投切三相电容，即三角型接法的电容；分补开关用于投切单相电容，即分别接三只单相电容的一端，三只单相电容的另一端接零线。

复合开关选用晶闸管开关和磁保持开关并联运行，其在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有磁保持开关零功耗的优点。

复合开关具有无冲击、低功耗、高寿命等显着优点，可替代接触器或晶闸管开关，广泛用于低压无功补偿领域。

该产品通过了电力工业电力设备及仪表质量检验测试中心的检验。

2. 功能特点☆电压过零投入，电流过零切断；☆开关接通后低功耗，不用外加散热片；☆无需外接串联电抗器；☆输入信号与开关光电隔离；☆可直接与无功补偿控制器配合使用；☆内置控制电源，无需外配电源；☆具有开关状态指示灯，电容接通时，指示灯亮；☆抗干扰能力强，高EMC保护措施；3. 技术参数3.1 主电路3.2 控制电路3.3 电磁兼容3.4 工作条件①：除火灾、爆炸、水淹、强化学腐蚀等场所外的地方。

3.5 设备尺寸４．选型对照表①对分补开关而言，电容容量是指三只单相容量之和。

②分补开关有两种控制形式，分别支持控制器输出采用公共正端（Z）或公共负端（F）的方式，用户订货需指明。

③有谐波的场合，需根据实际承载电流的大小，提高所选复合开关的规格容量，否则将造成开关损坏；另外，复合开关不适用于频繁投切的场所。

5. 接线说明下图是FK系列复合开关的三种面板示意图（以20kvar开关为例）：智能复合开关智能复合开关智能复合开关①A1、B1、C1对应三相系统输入；A2、B2、C2对应三相输出，接电力电容。

②N为零线，其从二次回路引入，用于对开关内部的控制电源供电。

③开关面膜上的COM端为控制电平输出的公共端，对FK100-20F而言，其为负电平；对FK100-20Z而言，其为正电平，以适应不同控制器的要求。

二、型号说明
–45( 63 )- 0.4 （0.23 ） □ QFK 5F 5F– 45(63 63)0.4（ 0.23） Y 单相分补 △三相共补 额定电压 额定电流 设计序号 电容器复合开关
使用条件 三、 三、使用条件 1. 海拔高度：≤2OOOm; 2. 环境温度：-10℃～40℃; 3. 相对湿度：85%(当 25℃时); 4. 周围环境：无易燃、易爆的介质存在，无导电尘埃及腐蚀气体存在。
A
SET
2 3
B
C 4
图1
功能键将
依次显示各参数代号 （ F-□ ） 和参 数值(□□□),在显示参数值状态下， 按 ▲ 上升键或 ▼ 下降键可修改参数值，按 功键并保持 3 秒钟，可退出设置参数状态。如果没有按键操
作，约 30 秒钟后，会自动退出设置参数状态。 3. 测量值显示切换 � 固定显示模式：将 F-4 置为 0 时，单一显示电压或电流值, 按▲上升键可转换显示电 压、A 相电流 Ia、B 相电流 Ib、C 相电流 Ic 值。 � 滚动显示模式：将 F-4 置为 1 时，循环显示电压 U、A 相电流 Ia、B 相电流 Ib、C 相电 流 Ic。 � 电流显示模式：将 F-4 置为 2 时，循环显示 A 相电流 Ia、B 相电流 Ib、C 相电流 Ic。
QFK5F 系列切换电容器复合开关
QFK5F 系列切换电容器复合开关 使用说明书
一、概述 QFK5F-45(63)-0.4(0.23)系列切换电容复合开关， 适用于低压三相共补单相分补无功补 偿的电容器通断控制。其采用可控硅与接触器并接，接通时具有可控硅过零瞬时通断特性， 正常闭合运行时具有接触器吸合特性，对电容器无涌流冲击，提高电容器使用寿命等优点。 具有过电流保护，电压、电流显示等功能。 国家专利产品：ZL2004 3 0016098.7 ZL2004 2 0062581.3

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==智能开关面板说明书篇一：通用智能开关使用说明书智能开关使用说明书————一/二/三位暗装智能开关尊敬的用户：首先感谢您选择了我公司的智能产品，智能科技有限公司全体同仁祝您全家生活愉快!我们的产品将给您的生活带来舒适和便捷，为了让您能更好的安装和使用该产品，在这里我们提醒您认真阅读此说明书。

如有疑问请登联系我们，我们竭诚为您服务。

一、产品说明NT-JJ3309型一位暗装智能开关，NT-JJ3310型二位暗装智能开关，NT-JJ3311型三位暗装智能开关是尼特智能开关系列产品之一，它主要用于控制灯具及电器的开关。

其外型尺寸为86×86×45，可与普通86型开关互换安装，不仅可直接取代传统的墙壁开关，保留原有手动功能，而且增加了射频遥控、远程电话遥控、远程网络遥控等具有现代意识的数字化功能，是现代家居智能化的理想选择。

二、产品图示及接线图、安装图、拆卸图一位暗装智能开关二位暗装智能开关三位暗装智能开关N(零线)灯泡1N(零线)灯泡1N(零线)灯泡1一位暗装智能开关三位暗装智能开关二位暗装智能开关接线图接线图接线图三、安全警示拆卸图1、为了您的安全，在使用本产品之前必须详读此说明书。

2、聘请专业电工为您安装或拆卸开关，安装或拆卸开关时，必须先切断电源。

3、本开关安装在洗漱间、浴室等潮湿的地方时应装防溅盒或采取防潮措施。

4、配接负载时应严格控制在负载功率之内。

5、安装开关时严禁锤打、过力紧固以防面板变形，同时严禁金属物掉入开关外壳内。

四、概念解释：1、学习状态：此时可以把遥控器的某一指令代码，存储于开关（插座、单路控制器）的记忆芯片中，从而实现两者之间的相互确认2、对码：实现遥控器和开关（插座、单路控制器）的相互确认。

如果不进行对码，遥控器则不能控制该开关（插座、单路控制器）3、数字对码：实现遥控器数字键和开关（插座、单路控制器）的相互确认。

功能键，将显示额定电流设定值，按 ▲ 上升键或 ▼ 下 功能键保持 3 秒钟，使之退出设置状态。
2. 过电流整定值设置：过电流整定值设定范围为 1.1~1.5 倍，出厂值为 1.3 倍，如过电流 整定值为 1.3 倍,当电流大于额定电流的 1.3 倍时，按设定延时切除已投入的电容器，同时 显示过电流代码 Iˉ□及过电流值.当因过电流被切除只有在关闭输入信号后,才能解除过 电流封锁.过电流整定值的代码为 F-1,设置方法同上。 3. 过电流切除延时设置：当电流一直在延时设定值时间内大于额定电流的整定值时，将切 除已投入的电容器，延时设定范围为 1~30 秒，出厂值为 10 秒；过电流切除延时设定的代码 为 F-2，设置方法同上。 4. 电容衰减设置：电容容量衰减直接影响无功补偿效果，当电容容量衰减低于设定值时， 提示指示 Kvar 灯闪动，表示需要更换电容器；初次使用，当有接电容器时，复合开关接通 时指示 Kvar 灯有闪动， 表明额定电流末设定在所配的电容器额定电流值， 应设定额定电流， 电容衰减出厂设置为 60%，电容衰减设定代码为 F-3，设置方法同上。
4
QFK5F 系列切换电容器复合开关
为 50(65)A，用户应根据所选配的电容器容量来确定此值，一般取电容器额定电流，如：三 相电容器 15Kvar 其额定电流为 21A， 则额定电流的值取 21A， 单相电容器 8Kvar 其额定电流 35A 则额定电流的值 35A。设置方法：按 能键找到代码 F-0 后，再按 降键设置所需的值,设置好后, 按 功能键保持 3 秒钟，进入设置状态，按 功
五、技术参数 1. 额定电压： 2. 频率： 3. 额定电流： 4. 额定电流设定： 380V±15%； 50Hz； 45（63）A； 5A~50（65）A；
