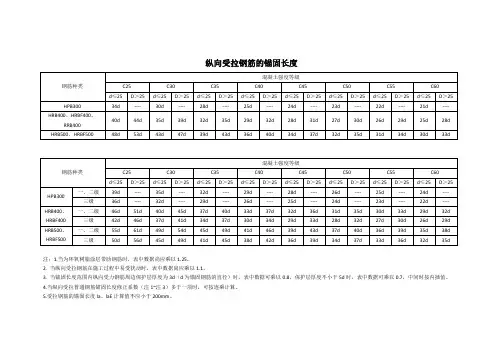

受拉钢筋锚固长度

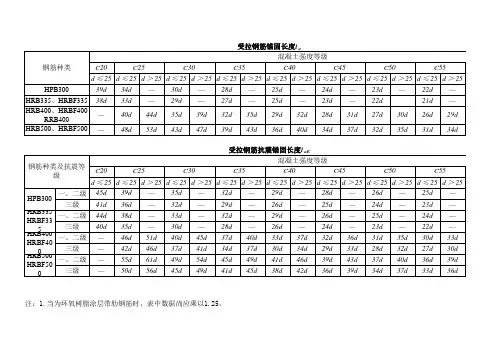

纵向受拉钢筋的锚固长度
注：1.当为环氧树脂涂层带肋钢筋时，表中数据尚应乘以1.25。

2. 当纵向受拉钢筋在施工过程中易受扰动时，表中数据尚应乘以1.1。

3. 当锚固长度范围内纵向受力钢筋周边保护层厚度为3d（d为锚固钢筋的直径）时，表中数据可乘以0.8，保护层厚度不小于5d时，表中数据可乘以0.7，中间时按内插值。

4.当纵向受拉普通钢筋锚固长度修正系数（注1~注3）多于一项时，可按连乘计算。

5.受拉钢筋的锚固长度la、laE计算值不应小于200mm。

6.四级钢筋时，laE=la
7.当锚固钢筋的保护层厚度不大于5d时，锚固钢筋长度范围内应设置横向的构造钢筋，其直径不应小于1/4d（d为锚固钢筋的最大直径）；对梁、柱等构件间距不应大于5d，对板、墙的构件间距不应大于10d，且均不应大于100mm（d为锚固钢筋的最小直径）
8.HPB300钢筋末端应做成180o弯钩，做法详平法图集第2-2页。

9.混凝土强度等级应取锚固去的混凝土强度等级。

注：1.当为环氧树脂涂层带肋钢筋时，表中数据尚应乘以1.25。

6.四级抗震时，l aE =l a 。

7.当锚固钢筋的保护层厚度不大于5d 时，锚固钢筋长度范围内应设置横向构造钢筋，其直径不应小于d/4（d 为锚固钢筋的最大直径）；对梁、柱等构件间距不应大于5d ，对板、墙等构件间距不应大于10d ，且均不应大于100（d 为锚固钢筋的最小直径）。

2.当纵向受拉钢筋在施工过程中易受扰动时，表中数据尚应乘以1.1。

3.当锚固长度范围内纵向受力钢筋周边保护层厚度为3d 、5d （d 为锚固钢筋直径）时，表中数据可分别乘以0.8、0.7；中间时按内插值。

4.当纵向受拉普通钢筋锚固长度修正系数（注1～注3）多于一项时，可按连乘计算。

5.受拉钢筋的锚固长度l a 、l aE 计算值不应小于200。

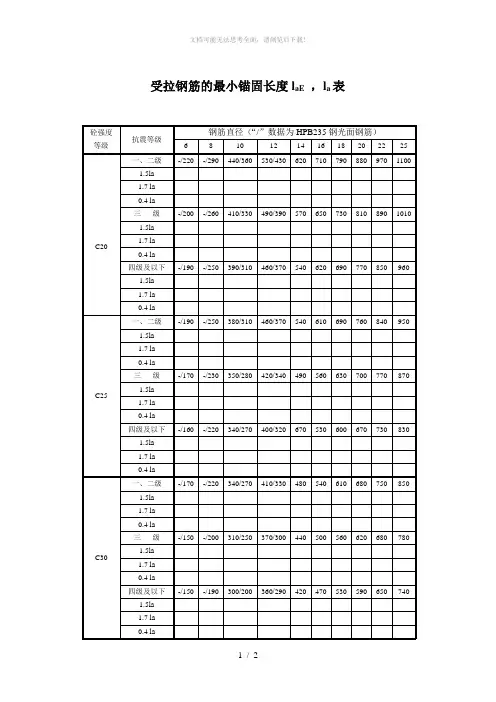

22g受拉钢筋抗震锚固长度表
根据22G受拉钢筋抗震锚固长度表，抗震锚固长度La和抗震等级、钢筋种类、混凝土强度等级有关。

以下是根据不同抗震等级、钢筋种类和混凝土强度等级计算得到的抗震锚固长度：
1. 钢筋种类：HRB335，HRBF335
2. 混凝土强度等级：C20，C25，C30，C35，C40
抗震等级：一级
抗震锚固长度La：45d
抗震等级：二级
抗震锚固长度La：40d
抗震等级：三级
抗震锚固长度La：35d
抗震等级：四级
抗震锚固长度La：30d
需要注意的是，这些数值是根据22G图集中的表格得出的，实际应用时需根据具体项目的设计要求、钢筋种类、混凝土强度等级和抗震等级来确定抗震锚固长度。

在实际工程中，设计人员应根据规范要求，合理选择参数，以确保结构的安全与稳定。

关于锚固长度值的确定
L ab:基本锚固长度
L abe:基本锚固长度（指的是抗震基本锚固长度）
L a:受拉钢筋锚固长度
L aE:纵向受拉钢筋抗震锚固长度。

L a=ζa*L ab 公式○1
L abe=ζaE* L ab 公式○2【出自混凝土结构设计规范2010 11.6.7-1】
L aE =ζaE* La 公式○3
ζaE*ζa*L ab 公式○4
将公式○1代入公式○3得：L aE =
ζa* L abe 公式○5
将公式○2代入公式○4得：L aE =
受拉钢筋锚固长度修正系数ζ a 在施工中很少考虑，（在带肋钢筋的直径大于25时取1.1。

环氧树脂涂层带肋钢筋取1.25，本工程不是此类钢筋，施工中易受扰动的钢筋取1.1，如滑膜施工使钢筋承受较大动荷载（混规2002））。

即通常情况下L aE锚固值可近似出理为L abe 的锚固值。

即通长情况下L aE=L abe
何时取用L aE锚固值，何时取用L abe的锚固值可详见【混凝土结构设计规范2010 P161,162】以及图集《13G101-11》P9第9页.“L aE用于钢筋直锚或者总锚固，L abe用于钢筋弯折锚固和机械锚固”
公式○2举例:对照《11g101-1》查：
如：混凝土等级C25，二级抗震：40*1.15=46d
混凝土等级C25，三级抗震：40*1.05=42d
混凝土等级C25，四级抗震：40*1.0=40d
混凝土等级C30，二级抗震：35d*1.15=40.25d≈ 40d
混凝土等级C25，三级抗震：35d*1.05=36.75d≈37d
混凝土等级C30，四级抗震：35d*1.0=35d。

受拉钢筋基本锚固长度
受拉钢筋基本锚固长度是指在混凝土结构中，受拉钢筋需要嵌入混凝土中的最小长度，以保证钢筋与混凝土之间的承载力传递。

基本锚固长度取决于混凝土的强度，钢筋的强度和直径，以及加载方式（拉力、剪力或弯矩）。

根据混凝土结构设计规范，基本锚固长度可根据以下公式计算：
lb = k1 * k2 * k3 * db
其中，lb为基本锚固长度，k1、k2、k3为与钢筋直径、钢筋
强度、混凝土强度有关的修正系数，db为钢筋直径。

根据具体的设计参数和要求，可以参考相关规范或进行计算得出具体的基本锚固长度。

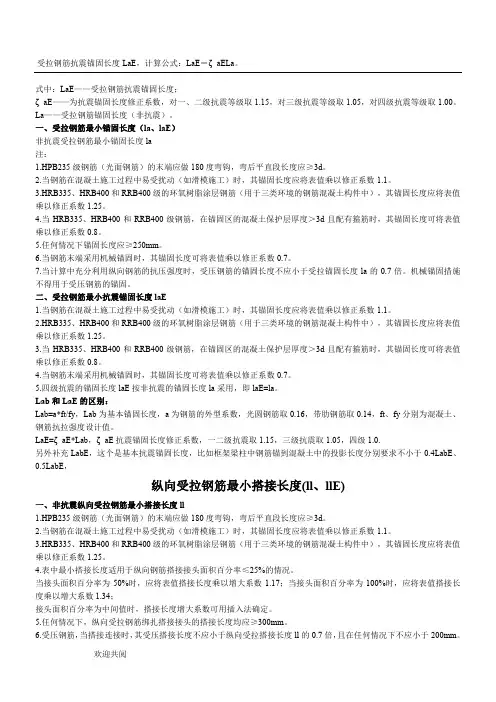

受拉钢筋最小锚固长度（l a、l aE）非抗震受拉钢筋最小锚固长度l a注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。

4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。

5.任何情况下锚固长度应≥250mm。

6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。

7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚的0.7倍。

机械锚固措施不得用于受压钢筋的锚固。

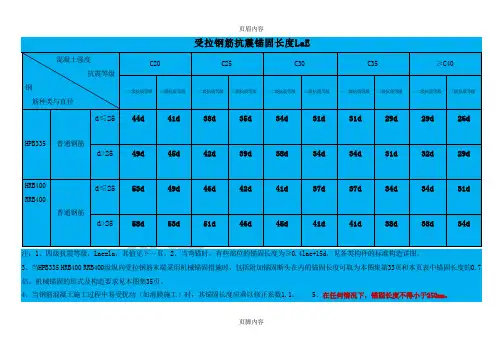

固长度la受拉钢筋最小抗震锚固长度l aE注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。

3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。

4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。

5.四级抗震的锚固长度laE 按非抗震的锚固长度la采用，即laE=la。

纵向受拉钢筋最小搭接长度(l l、l lE)非抗震纵向受拉钢筋最小搭接长度l l注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。

受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaELa。

式中：LaE——受拉钢筋抗震锚固长度；ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

La——受拉钢筋锚固长度（非抗震）。

一、受拉钢筋最小锚固长度（la、laE）非抗震受拉钢筋最小锚固长度la注：1.HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

3.HRB3354.当5.6.7.1.2.HRB3353.当4.5.Lab和LaE=ζ另外补充、0.5LabE，1.HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

3.HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。

4.表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的情况。

当接头面积百分率为50%时，应将表值搭接长度乘以增大系数1.17；当接头面积百分率为100%时，应将表值搭接长度乘以增大系数1.34；接头面积百分率为中间值时，搭接长度增大系数可用插入法确定。

5.任何情况下，纵向受拉钢筋绑扎搭接接头的搭接长度均应≥300mm。

6.受压钢筋，当搭接连接时，其受压搭接长度不应小于纵向受拉搭接长度ll的0.7倍，且在任何情况下不应小于200mm。

二、纵向受拉钢筋最小抗震搭接长度llE1.HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

3.HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。

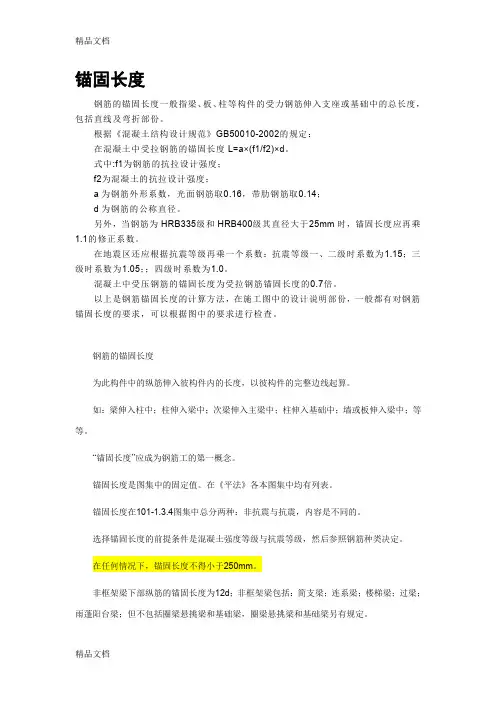

锚固长度钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度，包括直线及弯折部份。

根据《混凝土结构设计规范》GB50010-2002的规定：在混凝土中受拉钢筋的锚固长度L=a×(f1/f2)×d。

式中:f1为钢筋的抗拉设计强度；f2为混凝土的抗拉设计强度；a为钢筋外形系数，光面钢筋取0.16，带肋钢筋取0.14；d为钢筋的公称直径。

另外，当钢筋为HRB335级和HRB400级其直径大于25mm时，锚固长度应再乘1.1的修正系数。

在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四级时系数为1.0。

混凝土中受压钢筋的锚固长度为受拉钢筋锚固长度的0.7倍。

以上是钢筋锚固长度的计算方法，在施工图中的设计说明部份，一般都有对钢筋锚固长度的要求，可以根据图中的要求进行检查。

钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。

“锚固长度”应成为钢筋工的第一概念。

锚固长度是图集中的固定值。

在《平法》各本图集中均有列表。

锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。

当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩。

纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

Lab受拉钢筋基本锚固长度
La受拉钢筋的锚固长度：La=ζa×Lab
LaE纵向受拉钢筋的抗震锚固长度LaE=ζaE×La=ζaE×ζa×Lab=ζa×LabE
LabE受拉钢筋抗震基本锚固长度，在11G329-1 1-9页中9.1.4条规定了概念L abE
LabE=ζaE×Lab
Lab是基本锚固长度，LabE是基本抗震锚固长度，表格中各抗震等级对应的LabE是Lab乘以修正系数ζaE所得到的结果。

101图集表格上的XXd是基本锚固长度和基本抗震锚固长度，要得到实际施工时下料的锚固长度La，则要乘以表格下方的一些修正系数。

例如：某构件抗震等级三级，C30混凝土，三级钢，那么就用表格中对应的35d 来乘以ζa，就不再乘以1.05了。

相应的如果某构件不考虑抗震，C30混凝土，三级钢，那么就用表格中对应的35d来乘以ζa，也不用乘以1.05了。

（ζa根据图集中右下角的表格来选取）。

注：1、四级抗震等级，Lae=la，其值见下一页。

2、当弯锚时，有些部位的锚固长度为≥+15d，见各类构件的标准构造详图。

3、当HPB335 HRB400 RRB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固断头在内的锚固长度可取为本图集第33页和本页表中锚固长度的倍。

机械锚固的形式及构造要求见本图集35页。

4、当钢筋混凝土施工过程中易受扰动（如滑膜施工）时，其锚固长度应乘以修正系数。

5、在任何情况下，锚固长度不得小于250mm。

注：1、当弯锚时，有些部位的锚固长度为≥+15d，件各类构建的标准构造详图。

2、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数。

3、在任何情况下，锚固长度不得小于250mm。

4、HPB钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3d。

当受压时，可不做弯钩。
