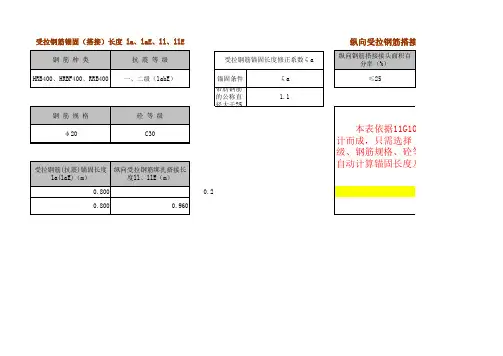

11G101-1钢筋锚固长度自动计算表

钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d （11G101-1第28页）抗扭钢筋：算法同贯通钢筋（11G101-1第28页）5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d （宽度减去保护层厚度算的是到主筋的外包尺寸，而拉筋是挂在主筋上的，所以要加上拉筋的直径，才是拉筋的实际长度。

此为11G101之前的算法，实际在11G101-1第54页规定钢筋保护层是最外层钢筋外边缘至混凝土表面之后，钢筋的保护层从箍筋的外皮算起，所以不再需要+2d）拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

（11G101-1第87页规定）6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d （宽度减去保护层厚度算的是到主筋的外包尺寸，而箍筋是挂在主筋上的，所以要加上箍筋的直径，才是箍筋的实际长度。

11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。

ζI：是表中纵向受拉钢筋搭接长度修正系数，是表中纵向受拉钢筋搭接长度修正系数。

取值是按纵向钢筋搭接接头面积百分率（%），当纵向钢筋搭接接头面积百分率（%）≤25、50、100，ζl分别取1.2、1.4、1.6。

ζa：锚固长度修正系数ζa按右表取用，｛“受拉钢筋锚固长度修正系数ζa”的取用，（根据锚固条件：带肋钢筋的公称直径大于25，ζa取1.10；环氧树脂涂层带肋钢筋，ζa取1.25；施工过程中易受扰动的钢筋，ζa取1.10；锚固区保护层厚度分别为3d、5d时，ζa分别取0.80、0.70。

注：当锚固区保护层厚度在两者中间时按内插值。

d为锚固钢筋直径。

）｝当多于一项时，可按连乘计算，但不应小于0.6。

ζaE：为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

Lab：受拉钢筋基本锚固长度lab、labE”中可以查到LabE：受拉钢筋基本锚固长度lab、labE”中可以查到，表中的抗震等级，一、二级（labE）是通过（lab）×1.15得到、抗震等级，三级（labE）是通过（lab）×1.05得到、抗震等级，四级（labE）是通过（lab）×1.00得到，即（lab）＝（labE）。

常用计算公式：LIE=ζI LaELaE=ζaE LaLa=ζa Lab如不发生ζa则 La= Lab即LaE=ζaE × Lab查表中LabE是 =ζaE × Lab得到的数值即LIE=ζI LabE2014-10-2，义平11G101中钢筋的绑扎搭接（搭接）长度的计算在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，都有：“纵向受拉钢筋绑扎搭接长度Ll、LlE”一表。

第一章G101平法钢筋总结表第一节梁构件钢筋计算总结表一、抗震楼层框架梁（一）上部通长筋总结上部通长筋总结，见表1-1表1-1 抗震楼层框架梁上部通长筋的锚固与连接情况出处上部通长钢筋锚固端支座直锚Max(0.5hc＋5d,laE) (hc为柱截面宽度)11G101-1第79页弯锚伸入柱边＋15d11G101-1第79页中间支座变截面梁顶有高差且Δh/（hc-50）＞1/6高标高钢筋弯锚伸至另一边柱对边＋15d11G101-1第84页低标高钢筋直锚Max(0.5hc＋5d,laE)11G101-1第84页梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开11G101-1第84页梁宽度不同宽出的不断直通的钢筋弯锚伸至对边弯折15d11G101-1第84页悬挑梁跨内外无高差上部通长筋伸至端部弯折至少12d11G101-1第89页悬挑梁比跨内顶面底，且Δh/（hc-50）≤1/6上部通长筋斜变通过，不断开11G101-1第66页悬挑梁比跨内顶面底，且c/hc＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚11G101-1第89页悬挑梁上部钢筋伸入跨内直锚Max(la，0.5hc＋5d)悬挑梁比跨内顶面高，且Δh/（hc-50）≤1/6上部通长筋斜弯通进，不断开悬挑梁比跨内顶面高，且Δh/（hc-50）＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内弯锚伸入对边＋15d上部通长筋连接直径相同跨中1/3范围连接11G101-1第79页直径不同两端与支座钢筋搭接搭接长度lle=1.6lae,即接100%接头11G101-1第79页（二）侧钢筋总结侧钢筋总结表1-2 侧部钢筋总结情况出处侧部构造钢筋锚固15d（注采用HPB300时为180°弯钩）11G101-1第87页搭接150d11G101-1第87页侧部受扭钢锚固（同梁下部钢筋）端支座弯锚伸至对边＋15d11G101-1第87页直Max(laE,0.5hc＋5d)11G101-1第87页（三）下部钢筋总结下部钢筋总结，见表1-3表1-3 抗震楼层框架梁下部通长筋总结连接跨端1/3范围11G101-1第81页下部不伸入支座钢筋净长-2×0.1×ln（ln为本跨的净跨值）11G101-1第87页(四) 支座负筋总结支座负筋总结，见表1-4表1-4 抗震楼层框架梁支座负筋总结情况出处支座负筋延伸长度第一排Ln/3若第一排全是通长筋，没有支座负筋11G101-1第79页第二排Ln/4Ln/3第三排Ln/5Ln/4超过三排，由设计者注明贯通小跨小跨是指其净长小于左右两大跨净长之和的1/3端支座配筋多出的钢筋可直锚Max(laE,0.5hc＋5d)11G101-1第79页多出的钢筋可弯锚伸至对边＋15d（五）箍筋总结箍筋总结，见表1-5表1-5 箍筋总结箍筋根数计算考虑的因素出处加密区长度一级抗震：2hb（hb为梁高）11G101-1第85页（六）吊筋总结吊筋总结，见表1-6表1-6 吊筋总结二、非抗震和楼层框架梁（一）抗震和非抗震楼层框架梁的区别抗震于非抗震楼层框架梁的区别，见表1-7表1-7 抗震KL与非抗震KL的区别（二）非抗震楼层框架梁总结非抗震楼层框架梁总结，见表1-8表1-8 非抗震楼层框架梁总结中间支座变截面梁顶有高差且Δh/（hc-50）>1/6高标高钢筋弯锚伸至对边+15d11G101-1第84页低标高钢筋弯锚La梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开梁宽度不同弯出的不能直通的钢筋弯锚伸至对边+15d11G101-1第84页三、抗震屋面框架梁（一）楼层框架梁和屋面框架梁的区别楼层框架梁和屋面框架梁的区别见表1-9、表1-10。

11G101-1图集锚固长度查询表
下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

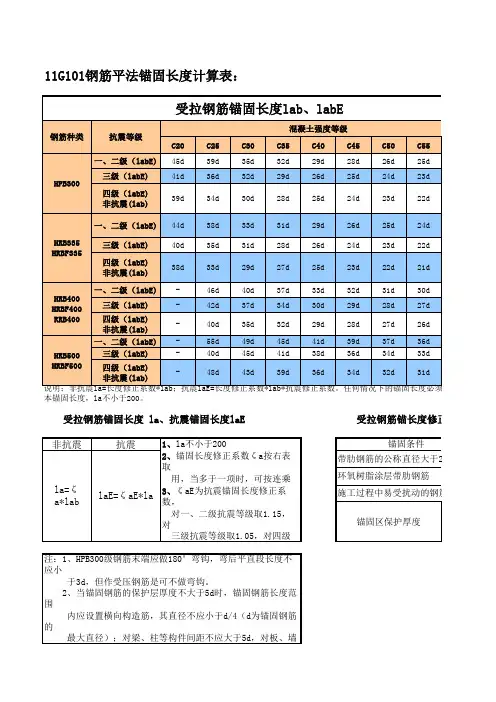

下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图
集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。

《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。

（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。

（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。

4、新。

当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。

在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。

钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。

11G101钢筋搭接（锚固）长度计算11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。

ζI：是表中纵向受拉钢筋搭接长度修正系数，是表中纵向受拉钢筋搭接长度修正系数。

取值是按纵向钢筋搭接接头面积百分率（%），当纵向钢筋搭接接头面积百分率（%）≤25、50、100，ζl分别取1.2、1.4、1.6。

ζa：锚固长度修正系数ζa按右表取用，｛“受拉钢筋锚固长度修正系数ζa”的取用，（根据锚固条件：带肋钢筋的公称直径大于25，ζa取1.10；环氧树脂涂层带肋钢筋，ζa取1.25；施工过程中易受扰动的钢筋，ζa取1.10；锚固区保护层厚度分别为3d、5d时，ζa分别取0.80、0.70。

注：当锚固区保护层厚度在两者中间时按内插值。

d为锚固钢筋直径。

）｝当多于一项时，可按连乘计算，但不应小于0.6。

ζaE：为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

Lab：受拉钢筋基本锚固长度lab、labE”中可以查到LabE：受拉钢筋基本锚固长度lab、labE”中可以查到，表中的抗震等级，一、二级（labE）是通过（lab）×1.15得到、抗震等级，三级（labE）是通过（lab）×1.05得到、抗震等级，四级（labE）是通过（lab）×1.00得到，即（lab）＝（labE）。

常用计算公式：LIE=ζI LaELaE=ζaE LaLa=ζa Lab如不发生ζa则 La= Lab即LaE=ζaE × Lab查表中LabE是=ζaE × Lab得到的数值即LIE=ζI LabE2014-10-2，义平11G101中钢筋的绑扎搭接（搭接）长度的计算在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，都有：“纵向受拉钢筋绑扎搭接长度Ll、LlE”一表。

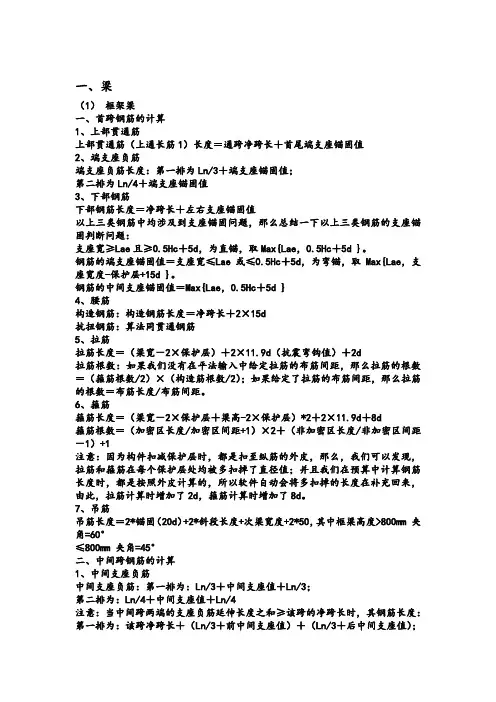

一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

钢筋工程工程量计算（依据11G101平法图集）基础部分A：独立基础一、独立基础底部钢筋配筋长度不缩减(1）X向钢筋长度=X向混凝土构件外形尺寸-2*bhcX向钢筋根数=［Y向混凝土构件外形尺寸—2＊min（75;s/2)]/布筋间距(s）+1（2)Y向钢筋长度=Y向混凝土构件外形尺寸-2＊bhcY向钢筋根数=［X向混凝土构件外形尺寸-2＊min（75;s/2）]/布筋间距（s)+1二、独立基础底部钢筋长度缩减10％当独立基础底板长度≥2500mm时，除外侧钢筋外，底板配筋长度可取相应方向底板长度的0.9倍.配筋长度缩减10%(均为隔一缩减)对称独立基础配筋(柱在基础四面的中心）（1）X向外侧钢筋长度=X向混凝土构件外形尺寸—2*bhcX向外侧钢筋根数=2根（一侧各一根）X向其余钢筋长度=X向混凝土构件外形尺寸—c（一侧保护层）—（0。

1＊基础边长)X向其余钢筋根数=［Y向混凝土构件外形尺寸-2*min（75;s/2）]/布筋间距（s)—1（2)Y向外侧钢筋长度=Y向混凝土构件外形尺寸—2＊bhcY向外侧钢筋根数=2根（一侧各一根）Y向其余钢筋长度=Y向混凝土构件外形尺寸—c（一侧保护层）—（0.1*基础边长)Y向其余钢筋根数=［X向混凝土构件外形尺寸—2＊min（75；s/2）］/布筋间距(s）—1当非对称独立基础底板长度≥2500mm，但该基础某侧从柱中心至基础底板边缘的距离＜1250mm时，钢筋在该侧不应缩减非对称独立基础配筋（一端为隔一缩减）（1)X向外侧钢筋长度=X向混凝土构件外形尺寸—2*bhcX向外侧钢筋根数=2根（一侧各一根）X向其余钢筋（两侧均不缩减)长度（与外侧钢筋相同）=X向混凝土构件外形尺寸-2＊bhcX向其余钢筋根数=（Y向混凝土构件外形尺寸—两端起步距离）/间距+1X向其余钢筋（右侧缩减的钢筋）长度=X向混凝土构件外形尺寸-c(一侧保护层)—（0。

1＊基础边长)X向其余钢筋（右侧缩减的钢筋）根数=两侧均不缩减的钢筋根数—1（因为隔一缩减，所以比另一种少一根)（2）Y向外侧钢筋长度=Y向混凝土构件外形尺寸—2＊bhcY向外侧钢筋根数=2根（一侧各一根)Y向其余钢筋（两侧均不缩减）长度（与外侧钢筋相同）=Y向混凝土构件外形尺寸—2＊bhcY向其余钢筋根数=（X向混凝土构件外形尺寸—两端起步距离）/间距+1Y向其余钢筋（右侧缩减的钢筋）长度=Y向混凝土构件外形尺寸-c(一侧保护层）-(0。

新平法图集11G101中钢筋锚固长度计算解读新平法图集11G101中钢筋锚固长度计算解读11G101系列图集已全面使用了。

已经有很多新设计的建筑在使用此套图集。

很多人在询问锚固长度变化的问题，就此的文章,希望能给大家以指导。

1、新老规范的受拉钢筋之锚固长度，计算公式的右端项没有变化，还是原来的各个元素。

1）老规范把大量不需要调整的锚固长度和需要进行各种调整的少量锚固长度都叫做“锚固长度”，有点不妥；2）新规范把大量不需要调整的“锚固长度”和需要进行各种调整的少量“锚固长度”都叫做“基本锚固长度”，也是很闹心的。

3）l长度Length的字头字母，a锚固Anchorage的字头字母，b基本Basic的字头字母，lab——基本锚固长度。

E地震Earthquake的字头字母。

labE——基本抗震锚固长度4）11G101-1第53页的表格，上表是供人们直接查阅用表，对99.99%的钢筋都可以直接查阅，他们的la就=lab他们的laE就labE；其左下表是上表的编制说明，只是告诉我们，上表中的一、二级抗震是用四级或者非抗震（两者完全一样）的数据乘以1.15得到，并不是说对上表的数据还要再乘以1.15；上表中的三ji 级抗震的锚固长度数据是用四级或者非抗震（两者完全一样）的数据乘以1.05得到，并不是说对上表的数据还要再乘以1.05 。

其左下表是上表的编制说明，只是告诉我们，上表中的一、二级抗震是用四级或者非抗震（两者完全一样）的锚固长度数据乘以1.15得到，并不是说对上表的数据还要再乘以1.15；上表中的三ji级抗震的锚固长度数据是用四级或者非抗震（两者完全一样）的数据乘以1.05得到，并不是说对上表的数据还要再乘以1.05 。

左下表说明上表数据是怎么来的，是上表的编制说明，不是上表的使用说明，他是告知性说明，不是执行性说明；右下表是上表的使用说明，说明上表数据遇到某些情况还需要调整，它是上表的使用性说明。
