《数字逻辑电路设计》课程设计总结报告题目：红绿灯控制器指导老师：设计人员:学号:班级：日期：2013年5月目录1、设计任务书2、设计框图及整机概述3、各单元电路的设计方案及原理说明4、调试过程及结果分析5、设计、安装及调试中的体会6、对本次课程设计的意见及建议7、附录（包括：整机逻辑电路图及元器件清单）3、各单元电路的设计方案及原理说明脉冲发生电路：这上个学期的数电实验中，我们用555定时器实现了产生脉冲的功能，所以我们这次可以用555定时器来实现脉冲发生电路。
555定时器是一种模拟和数字功能相结合的中规模集成器件，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路，但是因为本次课程设计实验室直接提供了实验所需的脉冲，所以这个部分我们并没有设计，而是直接使用了实验室提供的脉冲。
计数系统：因为实验要求我们只用显示一个红灯的时间就可以了，所以根据我的设计方案，是打算让红灯保持25秒的时间，也就是数码管需要显示的最大数字是25，因此可以用两片160计数芯片来实现。
该计数器能同步并行预置数据、异步清零，具有清零置数，计数和保持四种功能，且具有进位信号输出端、可串接计数使用。
我采用的是计数清零的方法来实现从0到25的计数，两块芯片都是接在同一个秒冲上的，所以是同步置零的方法。
首先先接上一片160，它的计数用来当做个位，当第一片160从0记到9时在它的进位输出端会输出一个进位脉冲，我把这个进位脉冲直接接到了第二片160的使能端，这样就实现了十位的计数，当两片芯片总共计数到25时，这时我们译出一个清零信号，用来清零，即每当两块芯片从0记到25的时候，都会置零，然后再重新开始计数，这样就实现了技术部分。
该部分仿真电路如下：译码系统：这个部分是用来显示计数的，也就是我们在计数系统中设计了从0到25的计数，则数码管也会从0开始显示到25。
这里我们需要用到BCD-七段译码器74LS48，74LS48芯片是一种常用的七段数码管译码器驱动器，常用在各种数字电路和单片机系统的显示系统中。
数电课程设计---交通信号灯控制器机械与电⼦⼯程学院课程设计报告课程名称数字电⼦技术基础设计题⽬交通信号灯控制器所学专业名称⾃动化班级学号学⽣姓名指导教师2012年 5 ⽉25 ⽇任务书设计名称：交通信号灯控制器⼀、课程设计⽬的这次的课程设计主要是要综合了解与运⽤所学的知识，通过这次的课程设计来检测这⼀学期所学的知识。
通过制作来了解交通灯控制系统，了解译码器、计数器、寄存器芯⽚的作⽤。
交通灯控制系统主要是实现城市交叉路⼝红绿灯的控制。
在现代化的⼤城市中，⼗字交叉路⼝越来越多，在每个交叉路⼝都需要有⼀个准确的间间隔和转换顺序，这就需要有⼀个安全、⾃动的系统对红、黄、绿灯的转换进⾏管理。
本次的设计就是基于此⽬的⽽设计的。
⼆、课程设计任务和基本要求设计任务：1．东西⽅向绿灯亮，南北⽅向红灯亮，时间15s。
2．东西⽅向与南北⽅向黄灯亮，时间5s。
3．南北⽅向绿灯亮，东西⽅向红灯亮，时间l0s。
4．如果发⽣紧急事件，可以⼿动控制四个⽅向红灯全亮，禁⽌该道路的车辆通⾏，特殊情况过后能恢复正常。
基本要求：1. 能够实现设计任务的基本功能；3.运⽤数字电⼦技术的理论设计、制定实验⽅案，并撰写课程设计论⽂要求符合模板的相关要求，字数要求3000字以上。
⼀、摘要随着社会经济的发展，城市交通问题越来越引起⼈们的关注。
⼈、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之⼀。
城市交通控制系统是⽤于城市交通数据监测、交通信号灯控制与交通疏导的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。
如何采⽤合适的控制⽅法，最⼤限度利⽤好耗费巨资修建的城市⾼速道路，缓解主⼲道与匝道、城区同周边地区的交通拥堵状况，越来越成为交通运输管理和城市规划部门亟待解决的主要问题。
为此，通过我应⽤所学的知识设计了⼀套交通灯控制电路的⽅案。
交通灯的控制系统主要由计时电路、主控电路、信号灯转换器、脉冲信号发⽣器组成。
关键词：计时电路、主控电路、信号灯转换器、脉冲信号发⽣器⼆、⽅案选择及论证根据设计任务与要求,我们可以知道这个交通灯的设计是分主次⼲道的,两个⽅⾯的时间是不同的,东西⽅向通⾏15s,南北⽅向10s,这就要求我们要有两个计数器,根据我⾃⼰的经验,东西⽅向通⾏15s完,倒计时数字显⽰器会显⽰到0,然后切换到南北⽅向通⾏10s完之后, 倒计时数字显⽰器也会显⽰到0之后然后切换到南北⽅向,这样如此循环,这样的话我们就要设计⼀个16进制和⼀个11进制的计数器,根据我们所学和知识,可以⽤两⽚74192芯⽚来构成对应进制的计数器,由于是15和10之间循环切换,我们可以⽤利⽤JK触发器的翻转功能来实现两种进制计数器之间的切换;当然还有每个⽅向倒计时只有5s时,黄灯闪,⼀直到0为⽌,由于黄灯是当两个计数器倒计时到5时开始闪,我们就可以在这时发出⼀个脉冲然后⼀直保持到0,或者是接收0~5这段时间的脉冲都可以控黄灯只在到了这段时间才亮;还有就是⼀个紧急开关,我们可以控制在出现紧急情况时使⽤清零端使之清零,并且红灯直接接到电源,使之⼀直处于亮的状态。
数字电子技术课程设计报告八路智力竞赛抢答器的设计专业:电子信息科学与技术班级:2012级1班姓名:学号:指导老师:电子通信与物理学院日期: 2015 年 1 月10 日指导教师评语1设计要求在当代社会中企业、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。
过去在举行的各种竞赛中我们经常看到有抢答的环节，举办方多数采用让选手通过举答题板的方法判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。
人们于是开始寻求一种能不依人的主观意愿来判断的设备来规范比赛。
因此，为了克服这种现象的惯性发生人们利用各种资源和条件设计出很多的抢答器，从最初的简单抢答按钮，到后来的显示选手号的抢答器，再到现在的数显抢答器，其功能在一天天的趋于完善不但可以用来倒计时抢答，还兼具报警等等功能，有了这些更准确地仪器使得我们的竞赛变得更加精彩纷呈，也使比赛更突显其公平公正的原则。
在这一背景下本文利用74LS系列芯片设计了一种有效、便捷的八路数字抢答器。
设计要求如下：利用数字电路设计一个八路抢答器，允许八路参加，并具有锁定功能，用LED显示最先抢答的队号码，系统设置外部清除键，按动清除键，LED显示器自动清零灭灯。
数字显示功能：数字抢答器定时为30S，启动开启键以后要求Ⅰ)定时开始；Ⅱ)扬声器要短暂报警；Ⅲ)发光二极管亮灯；如果在30S内抢答有效,计时结束，30S内抢答无效，发光二极管灯灭。
2 设计任务本次描述的八路抢答器功能指标为：设计一个能支持八路抢答的智力竞赛抢答器；主持人按下开始抢答的按键后，有短暂的报警声提示抢答人员抢答开始且指示灯亮表示抢答进行中；在开始抢答后数码管显示30秒倒计时；有抢答人员按下抢答键后，在数码管上显示抢答成功人员的编号，倒计时暂停，同时后续抢答人员的抢答将无效；当主持人再次按下按键回到复位状态，倒计时的数码管保持显示30，显示人员编号的数码管灭，指示灯灭。
本次设计的电路由包括抢答电路、定时电路、报警电路在内的三部分电路组成。

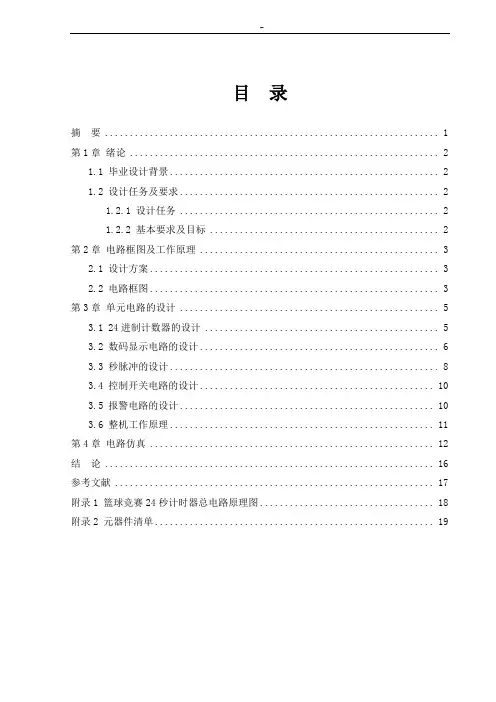

目录摘要 (1)第1章绪论 (2)1.1 毕业设计背景 (2)1.2 设计任务及要求 (2)1.2.1 设计任务 (2)1.2.2 基本要求及目标 (2)第2章电路框图及工作原理 (3)2.1 设计方案 (3)2.2 电路框图 (3)第3章单元电路的设计 (5)3.1 24进制计数器的设计 (5)3.2 数码显示电路的设计 (6)3.3 秒脉冲的设计 (8)3.4 控制开关电路的设计 (10)3.5 报警电路的设计 (10)3.6 整机工作原理 (11)第4章电路仿真 (12)结论 (16)参考文献 (17)附录1 篮球竞赛24秒计时器总电路原理图 (18)附录2 元器件清单 (19)摘要随着电子技术的飞速发展，社会步入了信息时代，人们的生活水平在逐步提高，因而对电子产品提出了更高的要求。
篮球竞赛24秒计时器可用于篮球比赛中对球员持球时间24秒限制。
不仅能进行时间追踪，还具有直接清零、启动、暂停、连续以及光电报警功能，同时采用七段数码管来显示时间，可以方便的实现断点计时功能，当计时器递减到零时，会发出报警信号。
在社会生活中也具有广泛的应用价值。
计时器主要是由计时电路、控制电路、以及译码显示电路3个部分组成。
电路结构简单，功能方便、快捷。
关键字计时器；光电报警；七段数码管；电路第1章绪论1.1 设计意义随着信息时代的到来，电子技术在社会生活中发挥这越来越重要的作用，运用模电和数电知识设计的电子产品成为社会生活中不可缺少的一部分，特别是在各种竞技运动中，定时器成为检验运动员成绩的一个重要工具。
例如，在篮球比赛中，规定了球员的持球时间不能超过24秒，否则就犯规了。
此次设计的“篮球竞赛24秒计时器”就可用于篮球比赛中，用于对球员持球时间24秒限制。
一旦球员的持球时间超过了24秒，它就自动报警从而判定此球员的犯规。
1.2 设计任务及要求1.2.1 设计任务1.显示24秒计时功能。
2.设置外部操作开关控制计时器直接清零、启动、暂停/连续功能。
