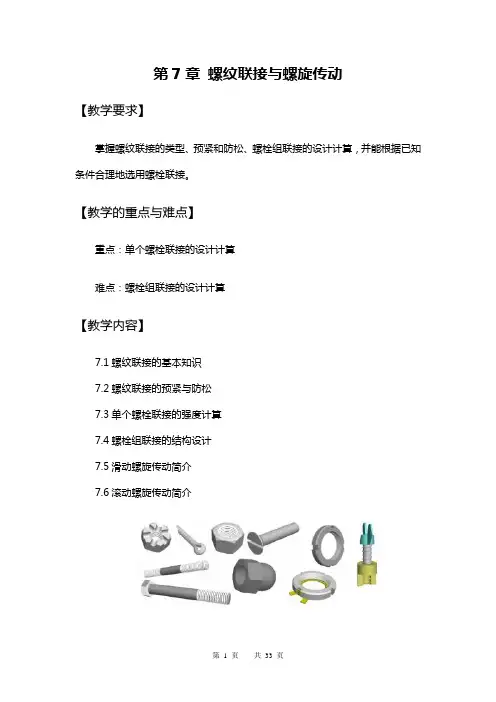

第7章螺纹联接与螺旋传动【教学要求】掌握螺纹联接的类型、预紧和防松、螺栓组联接的设计计算，并能根据已知条件合理地选用螺栓联接。
【教学的重点与难点】重点：单个螺栓联接的设计计算难点：螺栓组联接的设计计算【教学内容】7.1螺纹联接的基本知识7.2螺纹联接的预紧与防松7.3单个螺栓联接的强度计算7.4螺栓组联接的结构设计7.5滑动螺旋传动简介7.6滚动螺旋传动简介【学习内容】为了便于机器的制造、安装、维护和运输，在机器和设备的各零、部件间广泛采用各种联接。
联接分为可拆联接和不可拆联接两类。
不损坏联接中的任一零件就可将被联接件拆开的联接称为可拆联接，这类联接经多次装拆无损于使用性能，如螺纹联接、键联接和销联接等。
不可拆联接是指至少必须毁坏联接中的某一部分才能拆开的联接，如焊接、铆接和粘接等。
螺纹联接和螺旋传动都是利用具有螺纹的零件进行工作的，前者把需要相对固定在一起的零件用螺纹零件联接起来，作为紧固联接件用，这种联接称为螺纹联接；后者利用螺纹零件实现把回转运动变为直线运动的传动，称为螺旋传动，则作为传动件用。
本章主要讨论螺纹联接的结构、计算和设计，重点介绍单个螺栓联接的强度计算。
螺纹联接是可拆联接，结构简单、拆卸方便、联接可靠，且多数螺纹联接件已标准化、生产效率高、成本低廉，因而得到广泛采用。
7.1 螺纹联接的基本知识为使机器制造、安装、调整、维修和运输、减重、省科、降成、提高效率、等等必须采用各种方式联接成整体，才能实现上述要求。
因此一个出色的设计者应了解联接的种类、特点和应用，熟悉联接设计的准则。
掌握好设计的方法。
联接——近代机械设计（机器设计）中最感兴趣的课题之一，也是近一些年来，发明创造最多的。
在通用机械中，联接件占总零件数的20~50%。
如Boeng’s 747中有250万个紧固联接件联接：静联接——被联接件间不充许产生相对运动①不可折联接：铆、焊、介于可折不可折之间，胶（粘）接等②可折联接：螺纹、键、花键、销、成型而联接等动联接——被联接零件间可产生相对运动——各种运动副联接7.1.1 螺纹的类型1、螺纹按牙型分类：三角形（普通螺纹）、管螺纹—联接螺纹矩形螺纹，梯形螺纹，锯齿形螺纹—传动螺纹三角形螺纹：粗牙螺纹—用于联接细牙螺纹—自锁性好，适于薄壁细小零件和冲击变载等2、螺纹按位置分类：内螺纹—在圆柱孔的内表面形成的螺纹外螺纹—在圆柱孔的外表面形成的螺纹根据螺旋线绕行方向分类：左旋、右旋根据螺旋线头数分类：单头螺纹（n=1）—用于联接双头螺纹（n=2）多线螺纹（n≥2）—用于传动7.1.2 螺纹的主要参数1）外径d（大径）（D）——与外螺纹牙顶相重合的假想圆柱面直径——亦称公称直径2）内径（小径）d1(D1)——与外螺纹牙底相重合的假想圆柱面直径，在强度计算中作危险剖面的计算直径3）中径d2——在轴向剖面内牙厚与牙间宽相等处的假想圆柱面的直径，近似等于螺纹的平均直径d2≈0.5(d+d1)4）螺距P——相邻两牙在中径圆柱面的母线上对应两点间的轴向距离5）导程（S ）——同一螺旋线上相邻两牙在中径圆柱面的母线上的对应两点间的轴向距离6）线数n ——螺纹螺旋线数目，一般为便于制造n ≤4 螺距、导程、线数之间关系：L=nP7）螺旋升角ψ——在中径圆柱面上螺旋线的切线与垂直于螺旋线轴线的平面的夹角。
机械设计基础螺纹连接与螺旋传动（教案）第7章螺纹连接与螺旋传动⼀、教学要求本章内容包括螺纹连接和螺旋传动两个部分，具体教学要求如下：1）了解螺纹的基本知识，了解标准螺纹连接件和螺纹连接的基本类型、特性、标准结构、应⽤场合等。
了解螺纹的预紧和防松。
2）掌握单个螺栓连接的强度计算。
会进⾏螺栓的受⼒分析，正确理解强度计算公式中各参数的含义，合理选择材料和确定许⽤应⼒。
3）掌握螺栓组连接的设计⽅法。
（1）了解螺栓组结构设计的原则。
（2）掌握4种典型螺栓组受⼒分析，学会确定出螺栓组中受⼒最⼤的螺栓受⼒情况。
4）了解提⾼螺栓连接强度的措施。
5）了解螺旋传动的类型、特点及应⽤。
⼆、重点、难点重点：1）单个螺栓连接的强度计算，尤其是承受轴向静载荷的紧螺栓连接的强度计算。
2）螺栓组连接的结构设计，四种典型受⼒情况下螺栓组连接的受⼒分析。
难点：1）承受轴向静载荷的紧螺栓连接中的⼒与变形关系，确定FΣ值。
2）受旋转⼒矩、倾翻⼒矩的底板螺栓组连接的受⼒分析。
三、教学安排四、教学思路设计本章主要内容包括两个部分：第⼀部分为螺栓连接，是本章着重讨论的部分；第⼆部分为螺旋传动，仅作概念性介绍。
从螺纹连接的基本知识（参数、类型、标准代号），开始讨论其连接的预紧与防松。
根据连接的⼯作情况得出松螺栓连接与紧螺栓连接⼆⼤类。
在不同⼯作情况下，可得出不同失效形式和受⼒分析。
⾸先讨论单个螺栓连接的设计计算，然后分析螺栓组连接的设计计算，即求出螺栓组中受⼒最⼤的螺栓及结构设计。
第7章第1讲⼀、讲授时注意⼏点1. 7.1 螺纹连接的基本知识这节内容要注意三点：（1）右、左旋螺纹判别必须绝对正确。
（2）螺距P和导程P h的概念⼀定要搞清，P h=n·P（3）螺栓连接可分为普通螺栓连接和铰制孔⽤螺栓连接两种，需了解这两种连接的特点与应⽤。
2. 7.2 螺纹连接的预紧与防松了解防松装置的防松原理及常⽤类型，重点了解利⽤摩擦防松的⽅法和特点。
第 7 章螺纹连结与螺旋传动一、教课要求本章内容包含螺纹连结和螺旋传动两个部分，详细教课要求以下：1）认识螺纹的基本知识，认识标准螺纹连结件和螺纹连结的基本种类、特征、标准构造、应用处合等。
认识螺纹的预紧和防松。
2）掌握单个螺栓连结的强度计算。
会进行螺栓的受力剖析，正确理解强度计算公式中各参数的含义，合理选择资料和确立许用应力。
3）掌握螺栓组连结的设计方法。
（1）认识螺栓组构造设计的原则。
（2）掌握 4 种典型螺栓组受力剖析，学会确立出螺栓组中受力最大的螺栓受力状况。
4）认识提升螺栓连结强度的举措。
5）认识螺旋传动的种类、特色及应用。
二、要点、难点要点： 1）单个螺栓连结的强度计算，特别是蒙受轴向静载荷的紧螺栓连结的强度计算。
2）螺栓组连结的构造设计，四种典型受力状况下螺栓组连结的受力剖析。
难点： 1）蒙受轴向静载荷的紧螺栓连结中的力与变形关系，确立FΣ值。
2）受旋转力矩、倾翻力矩的底板螺栓组连结的受力剖析。
三、教课安排教课内容学时数1.螺纹连结的基本知识2. 螺纹连结的预紧与防松 23. 单个螺栓连结的强度计算 24. 螺栓组连结的构造设计和受力剖析 25. 螺纹连结件的资料和许用应力6. 提升螺栓连结强度的举措27.滑动螺旋传动简介8.转动螺旋传动简介9. 讲堂议论——螺栓连结的受力剖析 2四、教课思路设计本章主要内容包含两个部分：第一部分为螺栓连结，是本章侧重议论的部分；第二部分为螺旋传动，仅作观点性介绍。
从螺纹连结的基本知识（参数、种类、标准代号），开始议论其连结的预紧与防松。
依据连接的工作状况得出松螺栓连结与紧螺栓连结二大类。
在不一样工作状况下，可得出不一样无效形式和受力剖析。
第一议论单个螺栓连结的设计计算，而后剖析螺栓组连结的设计计算，即求出螺栓组中受力最大的螺栓及构造设计。
第7章第1讲知识点1.1）螺纹的种类2）主要参数3）应用4）螺纹连结的基本种类2.1）螺纹连结的预紧2）螺纹连结的防松一、解说时注意几点1.7.1 螺纹连结的基本知识这节内容要注意三点：（ 1）右、左旋螺纹鉴别一定绝对正确。
