螺纹连接与螺旋传动PPT课件

--
26
（一）受拉螺栓联接
1.松螺栓联接
铰制孔螺栓连接动画展示
--
11
2.双头螺柱联接
螺杆两端无钉头，但均有螺纹，装配时 一端旋入被联接件，另一端配以螺 母。拆装时只需拆螺母，而不将双 头螺柱从被联接件中拧出。适用于 被联接件之一较厚、盲孔且经常拆 卸场合。
双头螺柱连接动画展示
--
12
3.螺钉联接
适用于被联接件之一较 厚、盲孔、不经常装拆且受 力不大的场合。
平 端—接触面积大、不伤零 件表面，用于顶紧硬度较大 的平面，适于经常拆卸的场 合。
圆柱端—压入轴上凹抗中， 适于紧定空心轴上零件的位 置轻材料和金属薄板。
--
18
5.六角螺母
按厚度分为标准、薄型两种，
精度与螺栓对应，分A、B、C
三级，分别与同级别的螺栓配
用。
6.圆螺母：
圆螺母与带翅垫圈
配用，螺母带有缺口，
--
2
（二）教学的重点与难点
1、螺纹联接的类型、特点及应用 2、紧螺栓联接的强度计算 3、螺栓组的结构设计
--
3
一、螺纹联接的基本知识
（一）螺纹的类型
按螺纹的位置，螺纹分为内螺纹和外螺纹，二者共 同组成螺纹副用于联接和传动。
按螺旋线绕行方向，螺纹可分为左旋螺纹和右旋螺纹 按螺旋线的数目，螺纹可分为单线螺纹（n=1）、双 线螺纹（n=2）和多线螺纹（n>2）
防松原理：消除（或限制）螺纹副之间的相对运动，或 增大相对运动的难度。
摩擦防松
常用的防松方法 机械防松
其它方法防松
--
22
1.摩擦防松
双螺母
弹簧垫圈
自锁螺母——螺母一端做成非
圆形收口或开峰后径向收口，
螺母拧紧后收口涨开，利用收
口的弹力使旋合螺纹间压紧
--
23
2.机械防松
槽形螺母 与开口销
止动垫片
--
4
按牙型，螺纹可分为 ➢三角形螺纹 ➢矩形螺纹 ➢梯形螺纹 ➢锯齿形螺纹
主要用于联接 主要用于传动
--
5
三角形螺纹
矩形螺纹
梯形螺纹
--
锯齿形螺纹 6
--
7
（二）螺纹的主要参数
d—大径
λ—升角
d1 —小径 d2—中径 P—螺距 α—牙型角、 β—牙型斜角
--
S—导程
8
（三）常用螺纹的特点及应用
拧紧时扳手力矩为
T=T1+T2=KF0d
式中F0是预紧力，K为拧紧
力矩系数,可查表7-2，
--
21
（二）螺栓联接的防松
防松目的：实际工作中，外载荷有振动、变化、材料 高温蠕变等会造成摩擦力减少，螺纹副中正压力在某一 瞬间消失、摩擦力为零，从而使螺纹联接松动，如经反 复作用，螺纹联接就会松驰而失效。因此，必须进行防 松，否则会影响正常工作，造成事故。
螺钉连接动画展示
--
13
4.紧定螺钉联接
利用杆末端顶住另一零件表面或旋入零件相应的缺口
中以固定零件的相对位置，可传递不大的轴向力或扭矩。
紧定螺钉联接
地脚螺栓联接
--
吊环螺钉接
14
（五）标准螺纹联接件
通用螺纹紧固件已标准化。常用的有螺栓、双头螺柱、 螺钉、紧定螺钉、螺母和垫圈等，这类零件的结构型式 和尺寸都已标准化，设计时可根据有关标准选用。

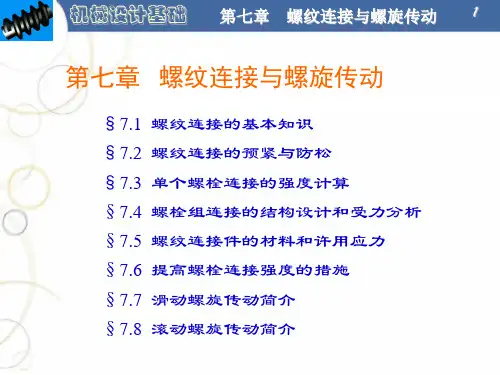

项目五 螺纹连接与螺旋传动
➢ 螺纹连接的基本知识 ➢ 螺纹连接的预紧与防松 ➢ 单个螺栓连接的强度计算 ➢ 螺栓组联接的设计与受力分析 ➢ 螺纹连接件的材料和许用应力 ➢ 提高螺栓联接强度的措施 ➢ 滑动螺旋传动简介
--
1
（一）教学要求
1、熟悉螺纹的类型、主要参数、特点及应用 2、掌握螺纹联接的主要类型及应用场合 3、熟悉螺栓联接的预紧和防松 4、掌握单个螺栓连接的强度计算 5、掌握螺栓组结构设计方法，了解提高螺纹联接强度 的常用措施和螺旋传动的设计
--
9
（四）螺纹联接的基本类型
1.螺栓联接
a) 普通螺栓联接——被联接件不太厚，通孔不带螺 纹，螺杆穿过通孔与螺母配 合使用。装配后孔与杆间有 间隙，结构简单，装拆方便 ，可多个装拆，应用较广。 主要用于被连接件不厚、通 孔、经常拆卸的场合。
螺栓连接动画展示
--
10
b) 铰制孔螺栓联接——装配后无间隙， 主要承受横向载荷，也可 作定位用，采用基孔制配 合铰制孔螺栓联接.
度低，常用于传力或传导螺旋，未标准化，逐渐被梯形螺纹所替代。
牙型为等腰梯形，牙型角为30°，传动效率低于矩形螺纹，但牙根
强度高，对中性好，广泛用于传力或传导螺旋，如机床的丝杠、螺 旋举重器等。
锯齿形螺纹
工作面的牙型斜角为3°，非工作面的牙型斜角为30°，综合了
矩形螺纹效率高和梯形螺纹牙根强度高的特点，但仅用于单向受 力的传力螺旋。
普通螺纹 管螺纹 矩形螺纹 梯形螺纹
米制三角形螺纹，牙型角为60°，同一公称直径下有多种 螺距，其中螺距最大的称为粗牙螺纹，其余为细牙螺纹。
英制螺纹，牙型角为55°，公称直径是管子内径，可分为圆柱管螺纹 和圆锥管螺纹，前者用于低压场合，后者用于高温、高压或密封性高 的管连接。
牙型为正方形，牙型角为0°，传动效率最高，牙根强度低，传动精
1.螺栓
有普通螺栓和铰制 孔螺栓，精度分A、B、 C三级，通常多用C级， 杆部可以全是螺纹或只 有一段螺纹。
--
15
2.双头螺柱
两端带螺纹， 分A型（有退刀槽） 和B型（无退刀 槽）。
--
16
3.螺钉
与螺栓区 别：要求螺纹 部分直径较粗； 要求全螺纹。
--

17
4.紧定螺钉
锥 端—适于零件表面硬度较 低不常拆卸场合。
应用时带翅垫圈内舌
嵌入轴槽中，外舌嵌
入圆螺母的槽内，螺
母即被锁紧.
--
19
7.垫圈
垫圈放在螺母与被连接件之间，保护支承面。分平垫 和斜垫两者。斜垫用于倾斜的支承面。
--
20
二、螺纹联接的预紧和防松
（一）螺栓联接的预紧
一般螺纹联接在装配时都必须拧紧，以增强联接的可靠 性、紧密性和防松能力。
对于一般联接，可凭经验来 控制预紧力F0的大小，对于重 要的联接就要严格控制其预紧 力。
圆螺母与带翅垫圈
--
24
3、其它方法防松
如端铆防松、冲点 防松、点焊防松、粘合 防松、串联钢丝防松
串联钢丝
--
25
三、单个螺栓联接的强度计算
单个螺栓联接的强度计算是螺纹联接设计的基础。 根据联接的的工作情况，可将螺栓按受力形式分为受 拉螺栓和受剪螺栓，两者失效形式是不同的。 设计准则：针对具体的失效形式，通过对螺栓的相应 部位进行相应强度条件的设计计算（或强度校核）。 螺栓联接的计算主要是确定螺纹小径d1,然后按照标 准选定螺纹的公称直径（大经）d等。
